PowerDesigner16:导入SQL脚本、显示中文注释

简介: PowerDesigner16:导入SQL脚本、显示中文注释

导入SQL脚本,生成物理模型


1.击File->Reverse Engineer->Database.

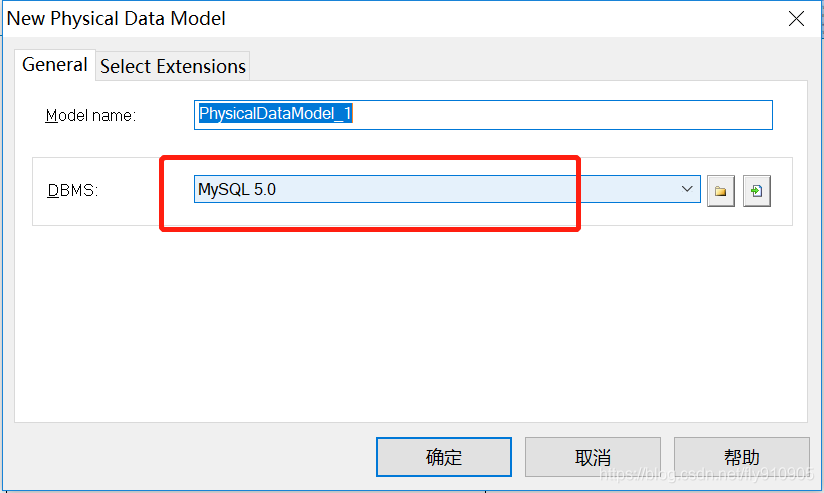

2.弹出弹窗对模型进行命名,同时在DBMS下拉选择框中需要选择自己对应的数据库类型,点击确定

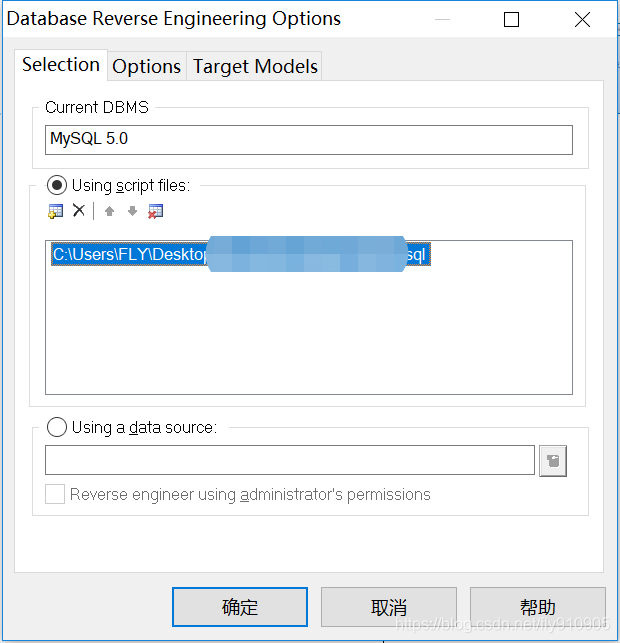

3.新的弹窗,选中Using script files,再点击红圈中,选中你的sql脚本位置,点击确定


显示SQL脚本的中文注释

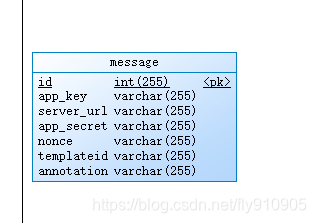

PowerDesigner默认显示的列是Name及类型,如下图示



现在需要显示注释列,以便使得ER图更加清晰。但是PowerDesigner勾选Comment显示没有效果,所以通过以下几步来处理:


显示Comment

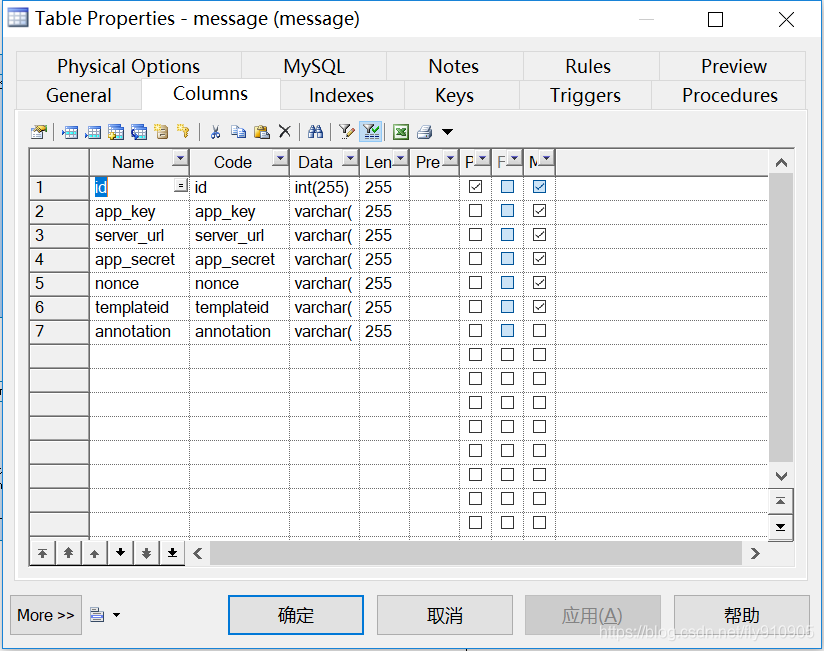

双击表,弹出表属性对话框,切到ColumnTab,默认是没显示Comment的,

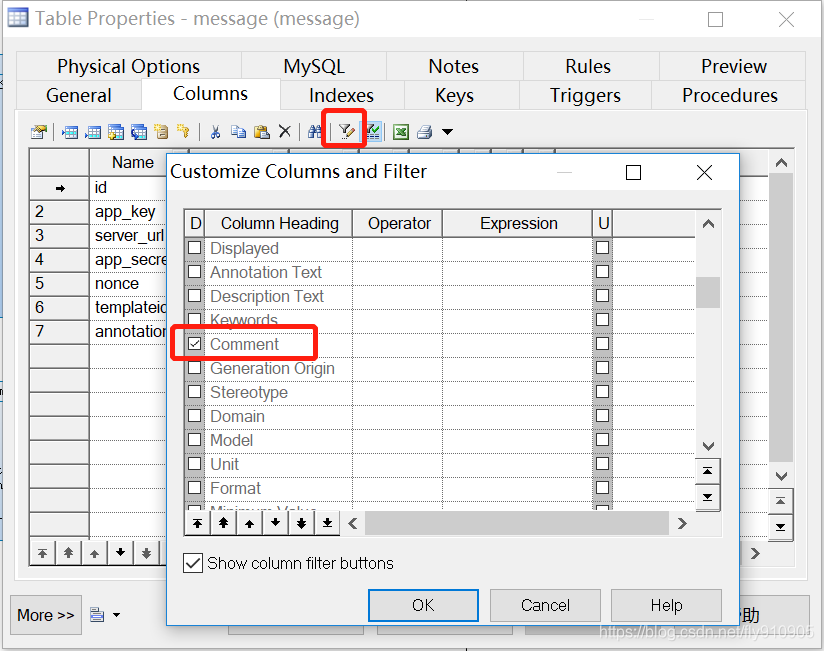

显示Comment列,这么做:设置显示Comment

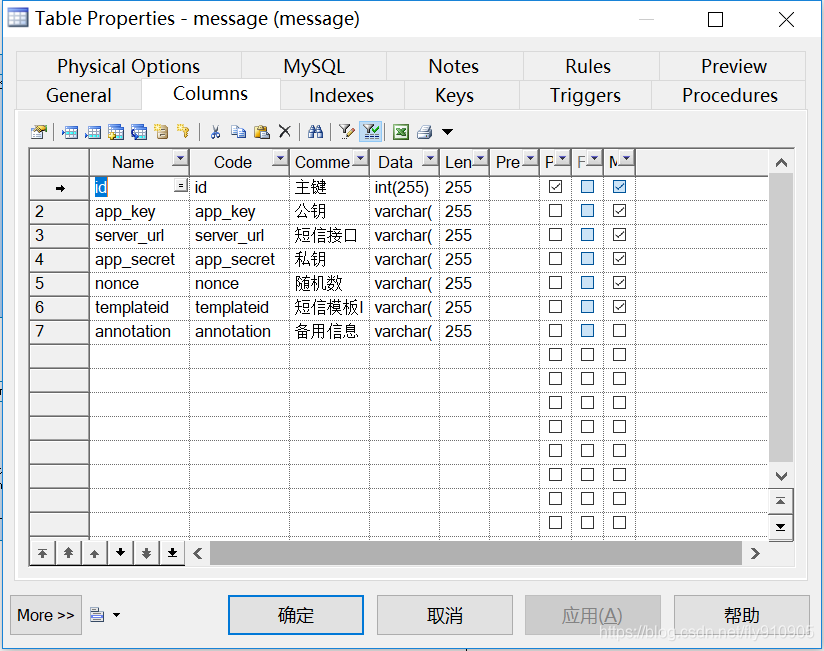

有了Comment列,并补充Comment信息



注释丢失解决

由于Sql转模型的时候,会因为格式不符合PowerDesigner的标准或者数据库类型与PowerDesigner的类型对应不上等杂七杂八的原因会造成注释的丢失,这是我们需要将sql的格式改成符合PowerDesigner的规范,重新进行导入就行了.



修改前: `ct_no` varchar(30) CHARACTER SET utf8 COLLATE utf8_general_ci NULL DEFAULT NULL COMMENT '反恐舱单编号;如ams编号'

修改后:`ct_no` varchar(30)  NULL DEFAULT NULL COMMENT '反恐舱单编号;如ams编号'



修改前:`create_time` datetime(0) NULL DEFAULT NULL COMMENT '创建时间'

修改后:`create_time` datetime NULL DEFAULT NULL COMMENT '创建时间'

修改前: `modified_time` timestamp(0) NOT NULL DEFAULT '0000-00-00 00:00:00' COMMENT '修改时间',

修改后:`modified_time` timestamp NOT NULL  COMMENT '修改时间'

效果如下:


调整显示的Attribute

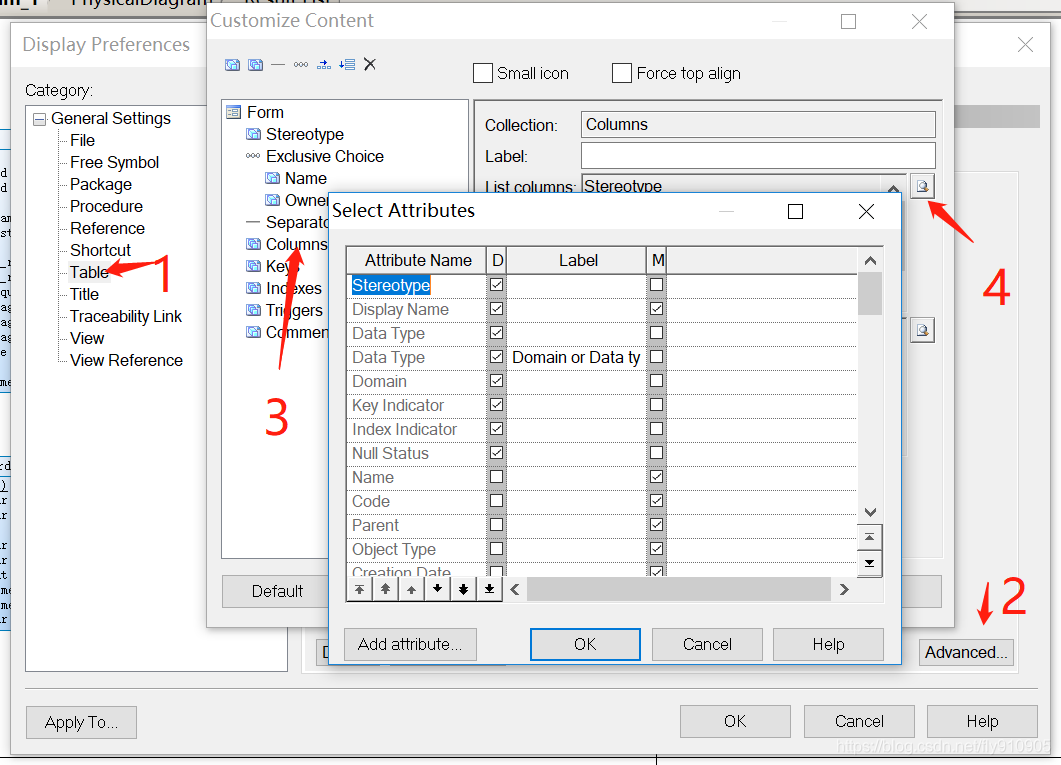

打开菜单 Tools>Display Perferences..

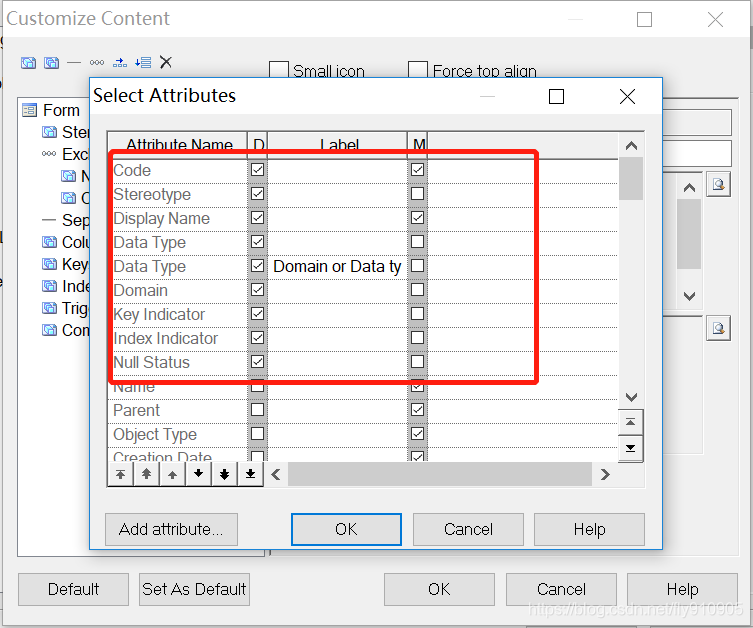

调整显示的Attribute

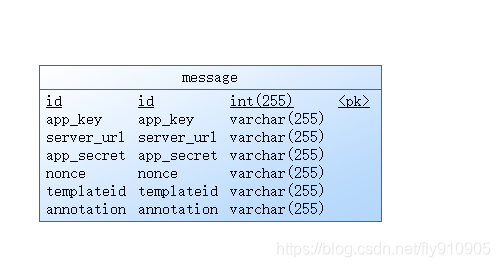

OK,保存,确定,退出设置页,应用到所有标识,可以看到表变化




让Name里面的值显示的是comment里面的值

在使用REVERSE ENGINEER从数据库反向生成PDM的时候,PDM中的表的NAME和CODE事实上都是CODE,为了把NAME替换为数据库中Table或Column的中文Comment,可以使用以下脚本:

在PowerDesigner中使用方法为:

打开菜单Tools>Execute Commands>Edit/Run Script.. 或者用快捷键 Ctrl+Shift+X

Option   Explicit
ValidationMode   =   True
InteractiveMode   =   im_Batch
Dim   mdl   '   the   current   model
'   get   the   current   active   model
Set   mdl   =   ActiveModel
If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
Else
      ProcessFolder   mdl
End   If
Private   sub   ProcessFolder(folder)
On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.name   =   tab.comment
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                  if col.comment="" then
                  else
                        col.name=   col.comment
                  end if
                  next
            end   if
      next
      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.name   =   view.comment
            end   if
      next
      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
end   sub

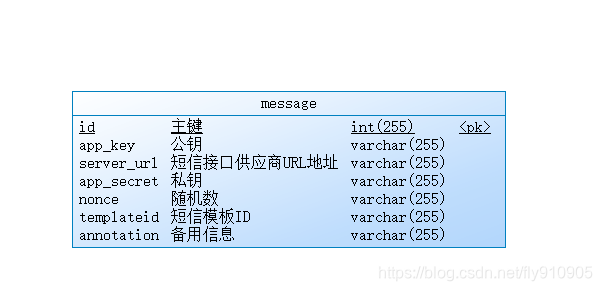

执行完,可以看到第3列显示备注哈哈,效果如下

原理就是把显示name的列的值,替换成注释的值,所以下次如果调整comment,还有重新执行脚本,所以最好放在最后执行
