一、实验环境
- win7操作系统
- HCL v2.1.2
- CRT

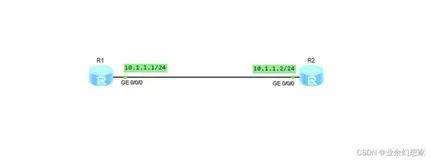

二、拓扑结构
三、模拟环境
使用Telnet协议远程登陆设备，进行调试。
四、HCL_Telnet介绍
Telnet有三种登录方式
- 本地用户名及密码登录
- 有密码登录
- 无密码登录
需要用到的命令一览：
system-view # 用户视图转换为系统视图 telnet server enable # (系统试图下)开启telnet服务 line vty 开始通道 结束通道 # (系统试图下)同时对开始通道到结束通道的vty进行配置,范围是0-63 authentication-mode xxx #(line vty模式下)配置登录验证模式,可选值为none(无密码登录)、password(有密码登录)和scheme(本地用户及密码登录) set authentication password simple xxx # (authentication-mode为password时设置登录密码为xxx) local-user xxx # 进入本地用户xxx配置,如果本地用户xxx不存在则创建用户并进入配置 password simple xxx # （用户配置下)将用户密码设置为xxx service-type telnet # (用户配置下)设置用户服务类型为telnet undo authentication-mode # (line vty模式下)取消之前配置的telnet登录模式 display this # 显示当前配置信息,不同视图下显示的内容不一样,这是非常有用的命令 display local-user # 查看本地用户
五、路由器配置
1、进入系统视图
打开命令行终端以后，输入：
sys
当输入行的<>变成[ ]，就是证明已从用户视图变为系统视图。
在系统视图，我们才可以对路由器进行更详细的操作。
2、配置路由器与主机的ip
为什么要配IP呀？
答：他们网络层都不能互通，应用层的协议能用？
进入接口视图
in g0/0 #这里用了缩写命令，希望新手能习惯
值得注意的是，此处的接口，按你实际的连接情况进行
配置路由器ip
ip add 192.168.100.1 24 #这里用了缩写命令，希望新手能习惯
配置主机ip
因为用的是我们真实的主机，具有真实的网卡
所以我们连线时要选择虚拟网卡
虚拟网卡一般都叫：VirtualBox Host-Only Network
不要选错了
主机的配置就略咯，不可能真让你抄作业吧（不会吧不会吧，都暗示这么明白了，不会还有人不会抄作业吧）
3、开启路由器的Telnet服务
输入：
telnet server enable
4、创建Telnet登陆信息
local-user lbw class manage #创建名为lbw的用户管理
当出现New local user added时，表示创建成功
password simple 123 #设置密码
必备知识：看起来这里的命令很乱，但是用过的都知道Tab键可以补全代码
service-type telnet #设置帐号的服务类型 authorization-attribute user-role level-15 #设置帐号的权限等级
user-interface vty 0 4 #5个终端设备同时登陆 authentication-mode scheme #(line vty模式下)配置登录验证模式 user-role level-15 #设置本地用户权限
六、主机登陆测试
使用CRT进行连接（其他连接终端也可以，比如Xshell）
- 输入路由器ip
- 选择Telnet
- 根据实际情况，输入其他连接参数
登陆成功，如下图
使用之前创建好的lbw帐号，实现远程登陆设备，完成。
