在机器学习浪潮迸发的当下，AI 工程师除了需要训练、调试自己的模型之外，还需要将模型进行部署上线，从而验证模型的效果（当然，有的时候，这部分工作由 AI 系统工程师来完成）。这一部分工作对于 AI 工程师们来说是繁琐、且消耗额外精力的。
而在云原生时代，我们的模型训练和模型服务也通常在云上进行。这样做不仅提高了可扩展性，还能够提升资源的利用率。这对于需要消耗大量计算资源的机器学习场景来说，是十分有效的。
但是 AI 工程师要想使用云原生的能力通常比较困难。随着时间的推移，云原生的概念已经越来越复杂。想要在云原生之上部署一个简单的模型服务，可能对于 AI 工程师来说，需要额外学习数种概念：比如 Deployment、Service、Ingress 等。
而 KubeVela 作为一个简单、易用、且高可扩展的云原生应用管理工具，能让开发人员方便快捷地在 Kubernetes 上定义与交付应用，无需了解任何底层云原生基础设施相关的细节。KubeVela 拥有着丰富的可扩展性，其 AI 插件提供了模型训练、模型服务、A/B 测试等功能，覆盖了 AI 工程师的基本需求，能够帮助 AI 工程师快速在云原生环境中进行模型训练和模型服务。
本文主要介绍如何使用 KubeVela 的 AI 插件，来帮助工程师更便捷地完成模型训练及模型服务。

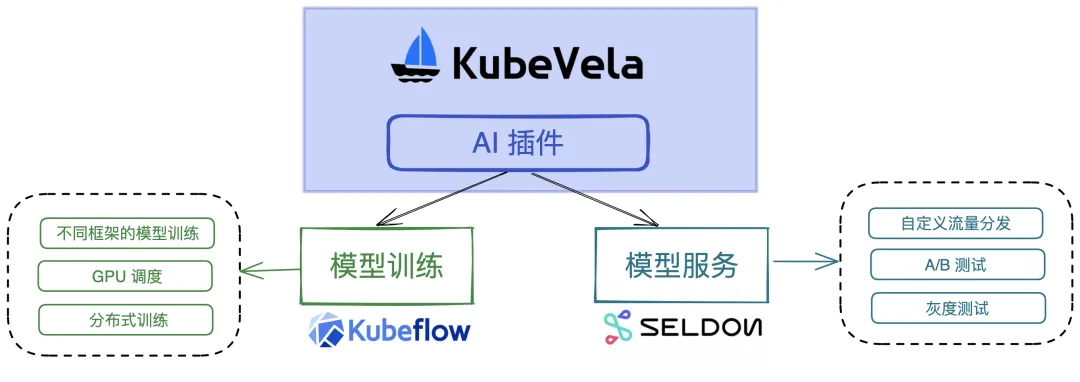

KubeVela AI 插件
KubeVela AI 插件分为模型训练和模型服务两个插件，模型训练插件基于 KubeFlow 的 training-operator，能够支持如 TensorFlow、PyTorch、MXNet 等不同框架的分布式模型训练。而模型服务插件基于 Seldon Core，可以便捷地使用模型启动模型服务，同时也支持流量分发，A/B 测试等高级功能。
通过 KubeVela AI 插件，可以大大简化模型训练任务的部署以及模型服务的部署，同时，可以将模型训练、模型服务等过程与 KubeVela 本身的工作流、多集群等功能相结合，从而完成生产可用的服务部署。
注：你可以在 KubeVela Samples[1] 中找到所有的源码和 YAML 文件。如果你想使用在这个例子中预训练的模型，文件夹中的 style-model.yaml 和 color-model.yaml 会将模型复制到 PVC 中。
模型训练
首先启动模型训练和模型服务的两个插件。
vela addon enable model-training vela addon enable model-serving
模型训练中包含 model-training 和 jupyter-notebook 两个组件类型， 模型服务中包含 model-serving 这个组件类型。可以通过 vela show 命令来查看这三个组件中的具体参数。
你也可以选择查阅 KubeVela AI 插件文档[2] , 来获取更多信息。
vela show model-training vela show jupyter-notebook vela show model-serving
我们来训练一个简单的使用 TensorFlow 框架的模型，这个模型的效果是能够将灰色的图片变成彩色的。部署如下 YAML 文件：
注：模型训练的源码来源于： emilwallner/Coloring-greyscale-images[3]
apiVersion: core.oam.dev/v1beta1 kind: Application metadata: name: training-serving namespace: default spec: components: # 训练模型 - name: demo-training type: model-training properties: # 训练模型的镜像 image: fogdong/train-color:v1 # 模型训练的框架 framework: tensorflow # 声明存储，将模型持久化。此处会使用集群内的默认 storage class 来创建 PVC storage: - name: "my-pvc" mountPath: "/model"
此时， KubeVela 将拉起一个 TFJob 进行模型训练。
仅仅是训练模型很难看出效果，我们修改一下这个 YAML 文件，将模型服务放到模型训练的步骤之后。同时，因为模型服务会直接启动模型，而模型的输入输出不太直观（ndarray 或者 Tensor），因此，我们再部署一个测试服务来调用服务，并将结果转换成图像。
部署如下 YAML 文件：
apiVersion: core.oam.dev/v1beta1 kind: Application metadata: name: training-serving namespace: default spec: components: # 训练模型 - name: demo-training type: model-training properties: image: fogdong/train-color:v1 framework: tensorflow storage: - name: "my-pvc" mountPath: "/model" # 启动模型服务 - name: demo-serving type: model-serving # 模型服务会在模型训练完成后启动 dependsOn: - demo-training properties: # 启动模型服务使用的协议，可以不填，默认使用 seldon 自身的协议 protocol: tensorflow predictors: - name: model # 模型服务的副本数 replicas: 1 graph: # 模型名 name: my-model # 模型框架 implementation: tensorflow # 模型地址，上一步会将训练完的模型保存到 my-pvc 这个 pvc 当中，所以通过 pvc://my-pvc 指定模型的地址 modelUri: pvc://my-pvc # 测试模型服务 - name: demo-rest-serving type: webservice # 测试服务会在模型训练完成后启动 dependsOn: - demo-serving properties: image: fogdong/color-serving:v1 # 使用 LoadBalancer 暴露对外地址，方便调用 exposeType: LoadBalancer env: - name: URL # 模型服务的地址 value: http://ambassador.vela-system.svc.cluster.local/seldon/default/demo-serving/v1/models/my-model:predict ports: # 测试服务的端口 - port: 3333 expose: true
部署之后，通过 vela ls 来查看应用的状态：
$ vela ls training-serving demo-training model-training running healthy Job Succeeded 2022-03-02 17:26:40 +0800 CST ├─ demo-serving model-serving running healthy Available 2022-03-02 17:26:40 +0800 CST └─ demo-rest-serving webservice running healthy Ready:1/1 2022-03-02 17:26:40 +0800 CST
可以看到，应用已经正常启动。通过 vela status <app-name> --endpoint 来查看应用的服务地址。
$ vela status training-serving --endpoint +---------+-----------------------------------+---------------------------------------------------+ | CLUSTER | REF(KIND/NAMESPACE/NAME) | ENDPOINT | +---------+-----------------------------------+---------------------------------------------------+ | | Service/default/demo-rest-serving | tcp://47.251.10.177:3333 | | | Service/vela-system/ambassador | http://47.251.36.228/seldon/default/demo-serving | | | Service/vela-system/ambassador | https://47.251.36.228/seldon/default/demo-serving | +---------+-----------------------------------+---------------------------------------------------+
该应用有三个服务地址，第一个是我们的测试服务的地址，第二个和第三都是原生模型的地址。我们可以调用测试服务来查看模型的效果：测试服务会读取图像的内容，并将其转成 Tensor 并请求模型服务，最后将模型服务返回的 Tensor 转成图像返回。
我们选择一张黑白的女性图片作为输入：

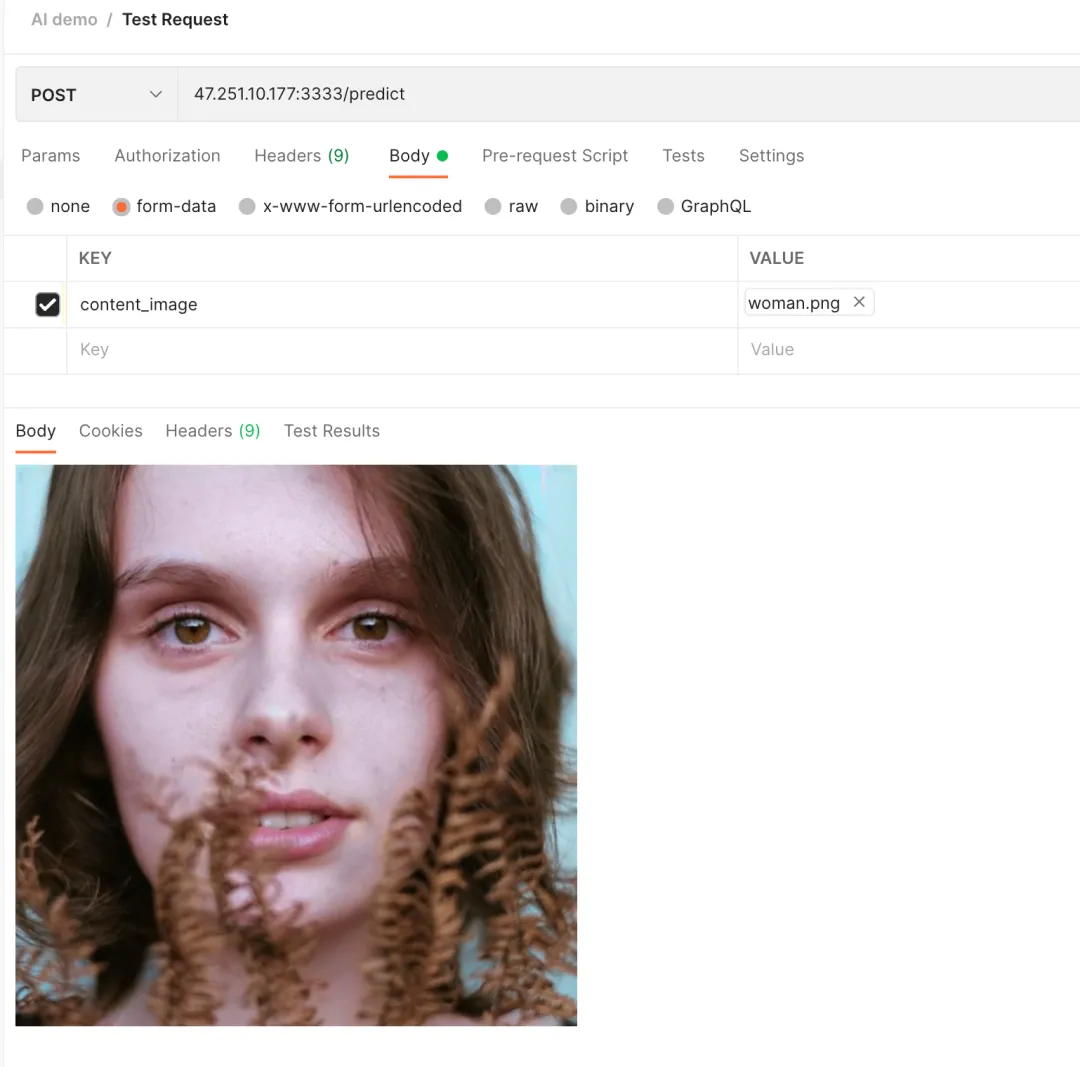

请求后，可以看到，输出了一张彩色图片：
模型服务：灰度测试
除了直接启动模型服务，我们还可以在一个模型服务中使用多个版本的模型，并对其分配不同的流量以进行灰度测试。
部署如下 YAML，可以看到，v1 版本的模型和 v2 版本的模型都设置为了 50% 的流量。同样，我们在模型服务后面部署一个测试服务：
apiVersion: core.oam.dev/v1beta1 kind: Application metadata: name: color-serving namespace: default spec: components: - name: color-model-serving type: model-serving properties: protocol: tensorflow predictors: - name: model1 replicas: 1 # v1 版本的模型流量为 50 traffic: 50 graph: name: my-model implementation: tensorflow # 模型地址，在 color-model 这个 pvc 中 /model/v1 路径下存放了我们的 v1 版本模型，所以通过 pvc://color-model/model/v1 指定模型的地址 modelUri: pvc://color-model/model/v1 - name: model2 replicas: 1 # v2 版本的模型流量为 50 traffic: 50 graph: name: my-model implementation: tensorflow # 模型地址，在 color-model 这个 pvc 中 /model/v2 路径下存放了我们的 v2 版本模型，所以通过 pvc://color-model/model/v2 指定模型的地址 modelUri: pvc://color-model/model/v2 - name: color-rest-serving type: webservice dependsOn: - color-model-serving properties: image: fogdong/color-serving:v1 exposeType: LoadBalancer env: - name: URL value: http://ambassador.vela-system.svc.cluster.local/seldon/default/color-model-serving/v1/models/my-model:predict ports: - port: 3333 expose: true
当模型部署完成后，通过 vela status <app-name> --endpoint 查看模型服务的地址：
$ vela status color-serving --endpoint +---------+------------------------------------+----------------------------------------------------------+ | CLUSTER | REF(KIND/NAMESPACE/NAME) | ENDPOINT | +---------+------------------------------------+----------------------------------------------------------+ | | Service/vela-system/ambassador | http://47.251.36.228/seldon/default/color-model-serving | | | Service/vela-system/ambassador | https://47.251.36.228/seldon/default/color-model-serving | | | Service/default/color-rest-serving | tcp://47.89.194.94:3333 | +---------+------------------------------------+----------------------------------------------------------+
使用一张黑白的城市图片请求模型：
可以看到，第一次请求的结果如下。虽然天空和地面都被渲染成彩色了，但是城市本身还是黑白的：

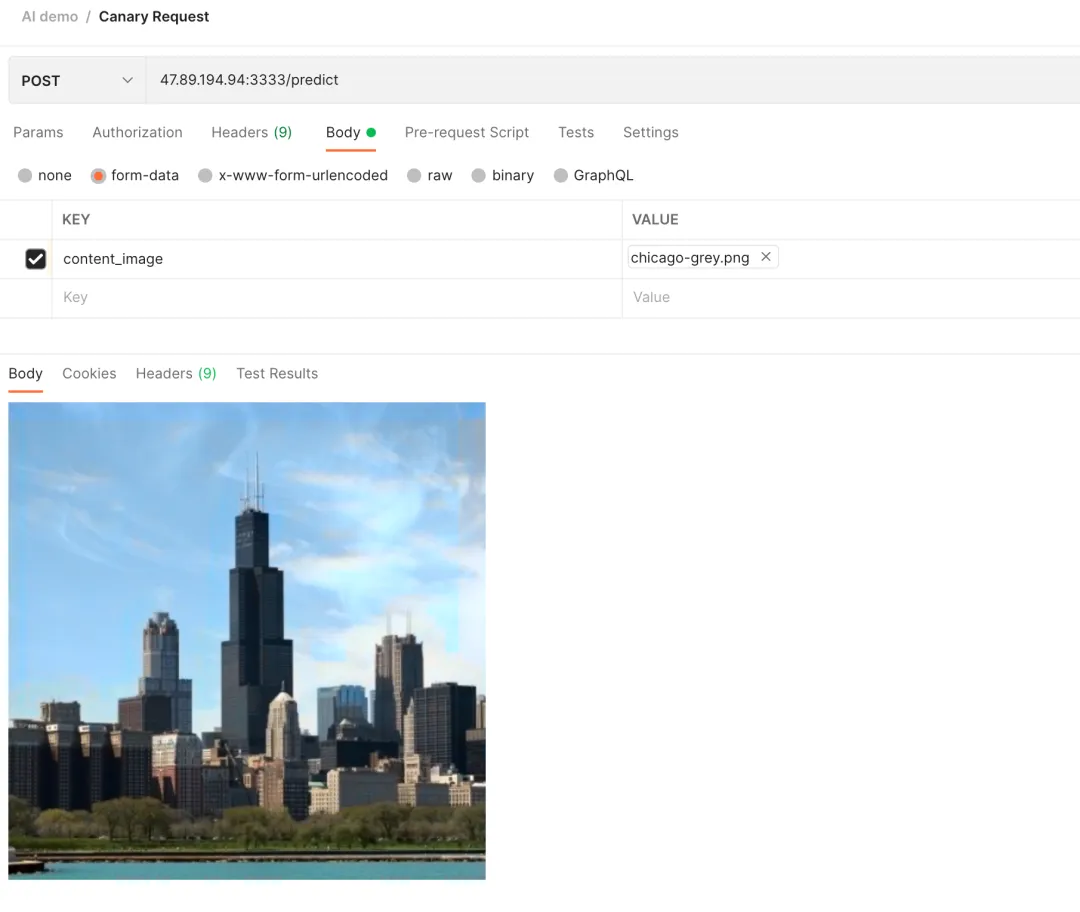

再次请求，可以看到，这次请求的结果中，天空、地面和城市都被渲染成了彩色：
通过对不同版本的模型进行流量分发，可以帮助我们更好地对模型结果进行判断。
模型服务：A/B 测试
同样一张黑白的图片，我们既可以通过模型将其变成彩色的，也可以通过上传另一张风格图片，对原图进行风格迁移。
对于用户来说，究竟是彩色的图片好还是不同风格的图片更胜一筹？我们可以通过进行 A/B 测试，来探索这个问题。
部署如下 YAML，通过设置 customRouting，将 Header 中带有 style: transfer 的请求，转发到风格迁移的模型。同时，使这个风格迁移的模型与彩色化的模型共用一个地址。
注：风格迁移的模型来源于 TensorFlow Hub[4]
apiVersion: core.oam.dev/v1beta1 kind: Application metadata: name: color-style-ab-serving namespace: default spec: components: - name: color-ab-serving type: model-serving properties: protocol: tensorflow predictors: - name: model1 replicas: 1 graph: name: my-model implementation: tensorflow modelUri: pvc://color-model/model/v2 - name: style-ab-serving type: model-serving properties: protocol: tensorflow # 风格迁移的模型需要的时间较长，设置超时时间使请求不会被超时 timeout: "10000" customRouting: # 指定自定义 Header header: "style: transfer" # 指定自定义路由 serviceName: "color-ab-serving" predictors: - name: model2 replicas: 1 graph: name: my-model implementation: tensorflow modelUri: pvc://style-model/model - name: ab-rest-serving type: webservice dependsOn: - color-ab-serving - style-ab-serving properties: image: fogdong/style-serving:v1 exposeType: LoadBalancer env: - name: URL value: http://ambassador.vela-system.svc.cluster.local/seldon/default/color-ab-serving/v1/models/my-model:predict ports: - port: 3333 expose: true
部署成功后，通过 vela status <app-name> --endpoint 查看模型服务的地址：
$ vela status color-style-ab-serving --endpoint +---------+---------------------------------+-------------------------------------------------------+ | CLUSTER | REF(KIND/NAMESPACE/NAME) | ENDPOINT | +---------+---------------------------------+-------------------------------------------------------+ | | Service/vela-system/ambassador | http://47.251.36.228/seldon/default/color-ab-serving | | | Service/vela-system/ambassador | https://47.251.36.228/seldon/default/color-ab-serving | | | Service/vela-system/ambassador | http://47.251.36.228/seldon/default/style-ab-serving | | | Service/vela-system/ambassador | https://47.251.36.228/seldon/default/style-ab-serving | | | Service/default/ab-rest-serving | tcp://47.251.5.97:3333 | +---------+---------------------------------+-------------------------------------------------------+
这个应用中，两个服务各自有两个地址，但是第二个 style-ab-serving 的模型服务地址是无效的，因为这个模型服务已经被指向了 color-ab-serving 的地址中。同样，我们通过请求测试服务来查看模型效果。

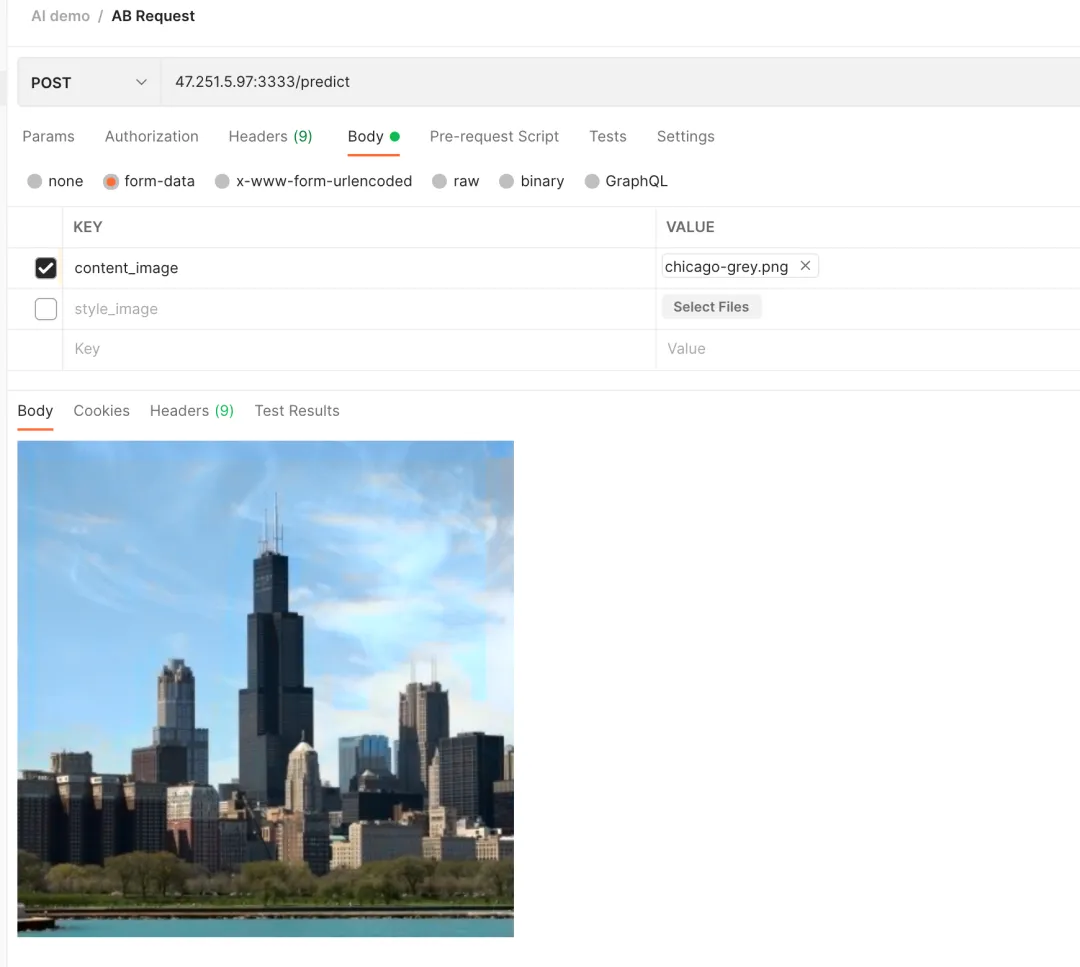

首先，在不加 header 的情况下，图像会从黑白变为彩色：
我们添加一个海浪的图片作为风格渲染：

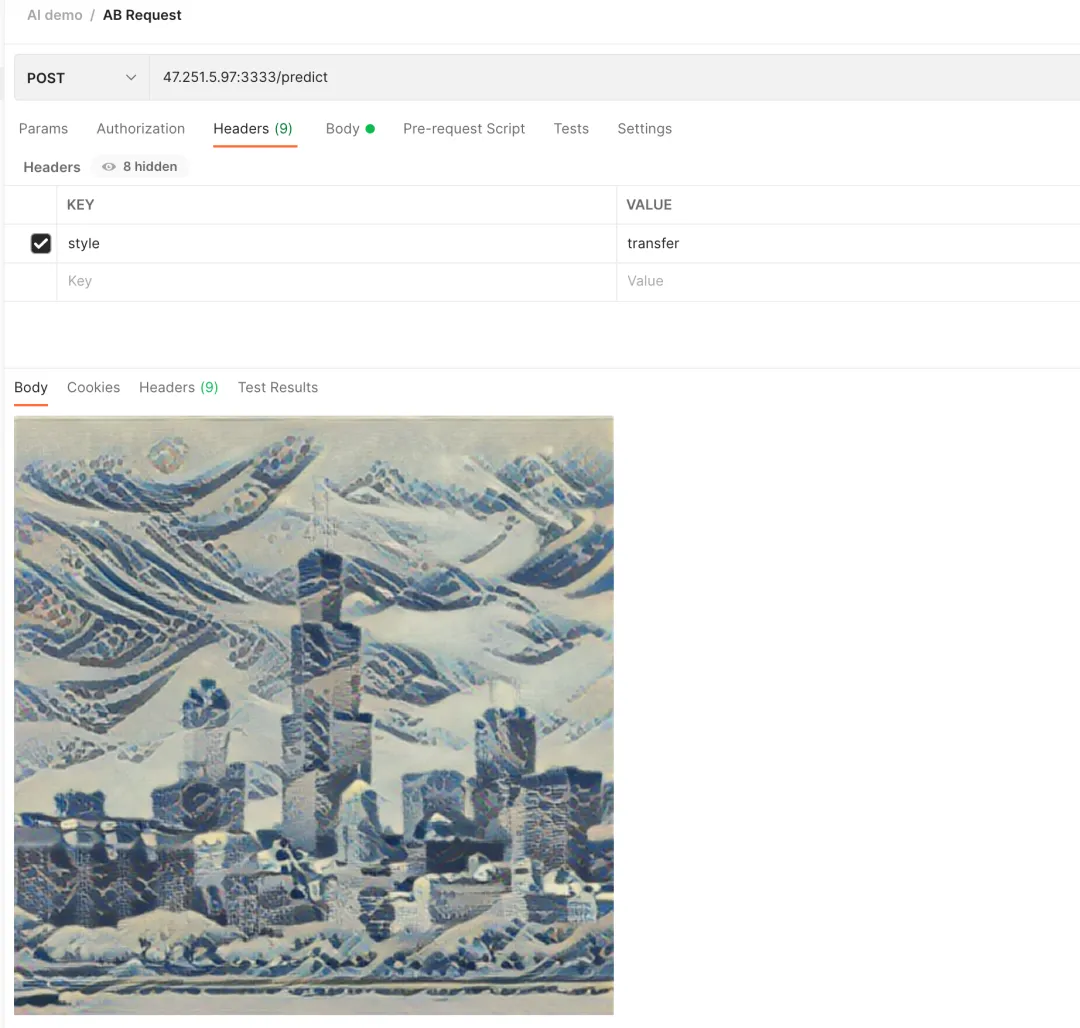

我们为本次请求加上 style: transfer 的 Header，可以看到，城市变成了海浪风格：
我们还可以使用一张水墨画的图片作为风格渲染：

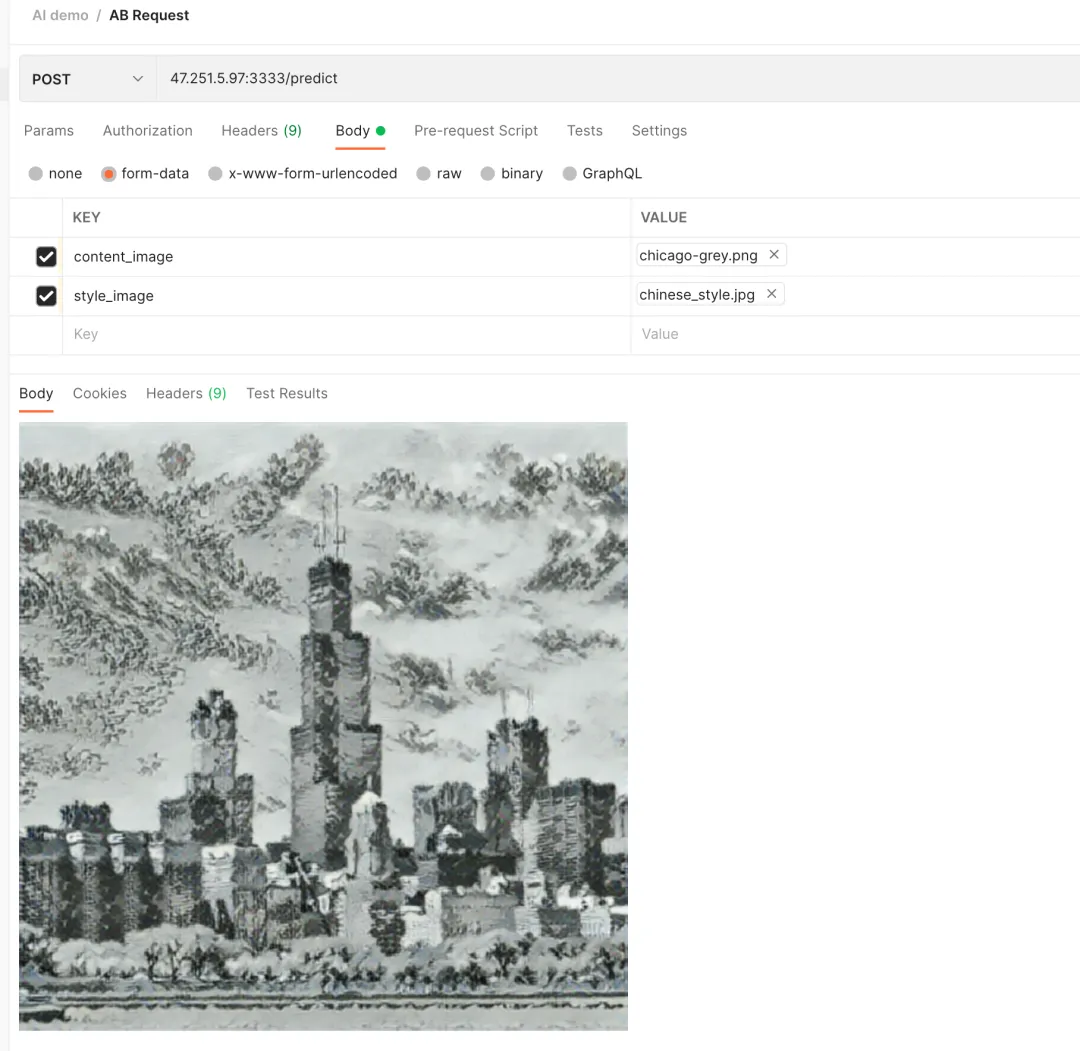

可以看到，这次城市变成了水墨画风格：
总结
通过 KubeVela 的 AI 插件，可以帮助你更便捷地进行模型训练与模型服务。
除此之外，通过与 KubeVela 的结合，我们还能将测试完效果的模型通过 KubeVela 的多环境功能，下发到不同的环境中，从而实现模型的灵活部署。
