r0capture安卓应用层通杀脚本-使用文档



r0capture安卓应用层通杀脚本-使用文档

操作环境

• win10

• Google nexus5x

• Python3.9

• Pycharm2021

• frida==14.2.17

• frida-tools==9.2.4

• 推荐环境：https://github.com/r0ysue/AndroidSecurityStudy/blob/master/FRIDA/A01/README.md


工具脚本简介

• 仅限安卓平台，测试安卓7、8、9、10、11 可用 ；

• 无视所有证书校验或绑定，不用考虑任何证书的事情；

• 通杀TCP/IP四层模型中的应用层中的全部协议；

• 通杀协议包括：Http,WebSocket,Ftp,Xmpp,Imap,Smtp,Protobuf等等、以及它们的SSL版本；

• 通杀所有应用层框架，包括HttpUrlConnection、Okhttp1/3/4、Retrofit/Volley等等；

• 无视加固，不管是整体壳还是二代壳或VMP，不用考虑加固的事情；

• (限制) 基于Java的虚拟机，暂未支持 flutter(开发框架)，flutter走的已经不是java的虚拟机了！


TCP/IP四层模型介绍

• 应用层
  应用程序间沟通的层，如简单电子邮件传输(SMTP)、文件传输协议(FTP)、网络远程访问协议(Telnet)等。

• 传输层
  在此层中，它提供了节点间的数据传送，应用程序之间的通信服务，主要功能是数据格式化、数据确认和丢失重传等。如传输控制协议(TCP)、用户数据报协议(UDP)等，TCP和UDP给数据包加入传输数据并把它传输到下一层中，这一层负责传送数据，并且确定数据已被送达并接收。

• 互连网络层
  负责提供基本的数据封包传送功能，让每一块数据包都能够到达目的主机(但不检查是否被正确接收)，如网际协议(IP)。

• 网络接口层(主机-网络层)
  接收IP数据报并进行传输，从网络上接收物理帧，抽取IP数据报转交给下一层，对实际的网络媒体的管理，定义如何使用实际网络(如Ethernet、Serial Line等)来传送数据。


环境准备

• 安装Python环境及frida：注意frida和frida-tools版本匹配，这里我选择指定版本安装的方式

pip install frida==14.2.17

pip install frida-tools==9.2.4

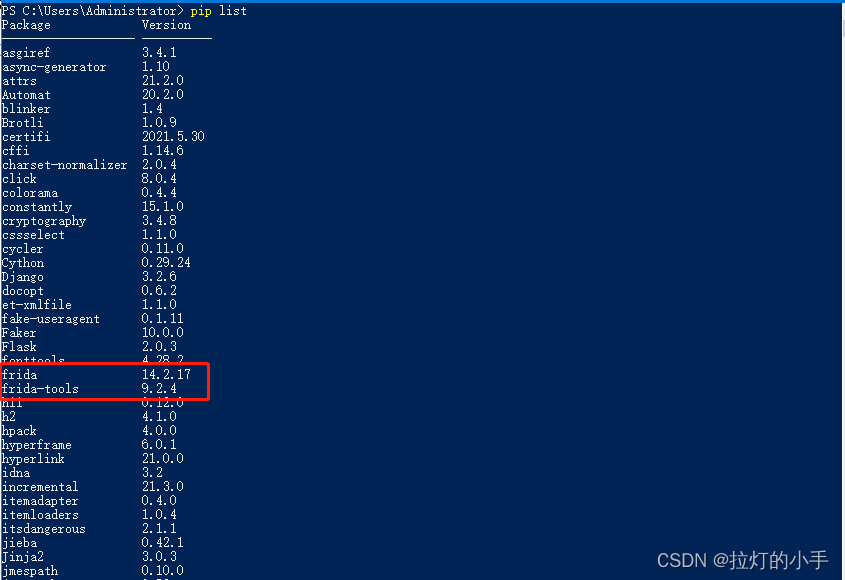

• 查看python所有安装包：pip list

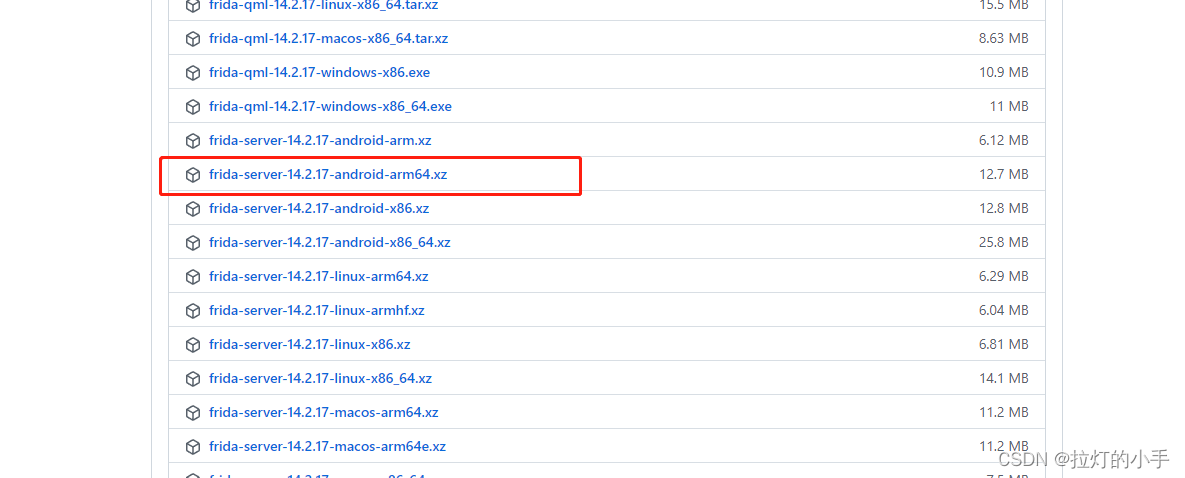

• 下载安装frida-server在 官方github页面的release标签里，找到对应版本的frida-server，注意要匹配系统和架构，比如arm和arm64就不能搞错

• 查看手机CPU 架构类型

adb shell getprop ro.product.cpu.abi

•
• 根据frida版本和手机CPU版本下载对应的frida-server 下载完成后进行解压，获得linux原生的可执行文件，我们将它重命名为frida-server

• 将frida-server安装至手机
  使用adb命令将其推送到手机上去

$ adb push frida-server /data/local/tmp/

• 然后使用adb shell命令进入到手机中去，执行以下命令：

$ adb shell

bullhead:/ $ su

bullhead:/ # whoami

root

bullhead:/ # cd /data/local/tmp/

bullhead:/data/local/tmp # chmod 755 /data/local/tmp/frida-server

bullhead:/data/local/tmp # ./frida-server &

[1] 6669

• frida-server运行成功。

• 至此所需环境准备完成


工具脚本用法

下载安卓应用层抓包通杀脚本：[https://github.com/r0ysue/r0capture](https://github.com/r0ysue/r0capture)

两种抓包模式

• Spawn 模式，直接抓包

python r0capture.py -U -f 包名

• Attach 模式，将抓包内容保存成pcap格式文件

python r0capture.py -U 包名 -p 文件名.pcap

• 建议使用Attach模式，从感兴趣的地方开始抓包，并且保存成pcap文件，供后续使用Wireshark进行分析。

导入脚本项目

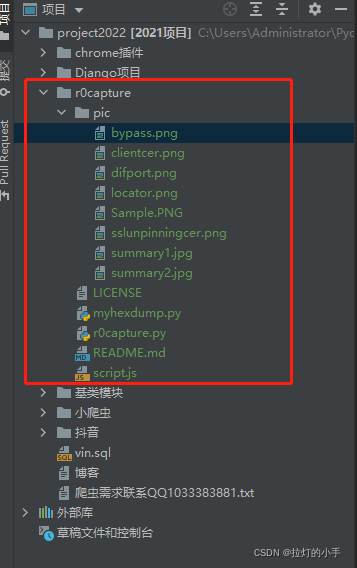

• 导入到Pycharm项目中


• 安装项目所需的包

# pip install win_inet_pton

# pip install hexdump

# pip install loguru

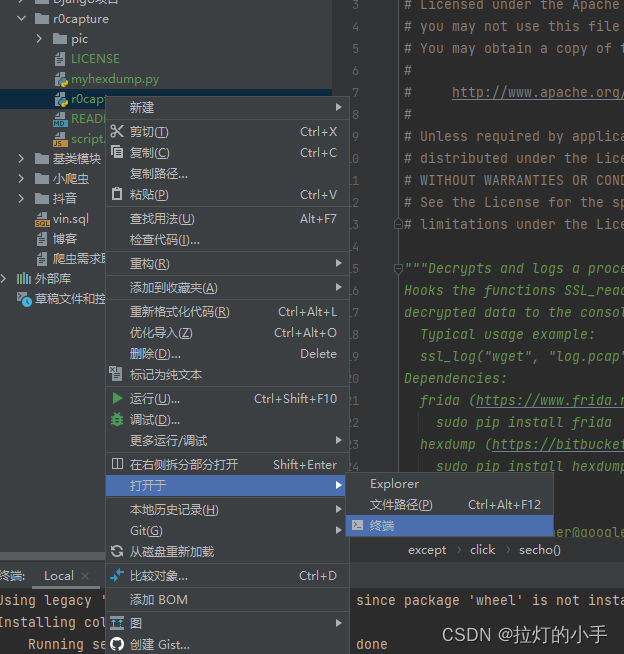

• 在要执行文件r0captue.py的上一级开启一个命令行或直接cd 到要执行的目录，如下图所示：


 在开启的命令行中两种方式的任意一种进行抓包，建议使用Attach模式，从感兴趣的地方开始抓包，并且保存成pcap文件。

开始抓包

• 获取应用包名

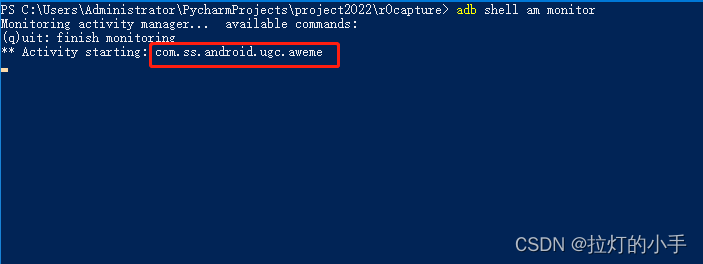

1.adb shell am monitor

2.启动需要获取包名的应用

3.窗口就会打印出来当前应用的包名

•
• 给应用添加读取存储空间权限

• 启动frida-server

adb sehll

su

cd /data/local/tmp/

./frida-server &

ps | grep frida

•

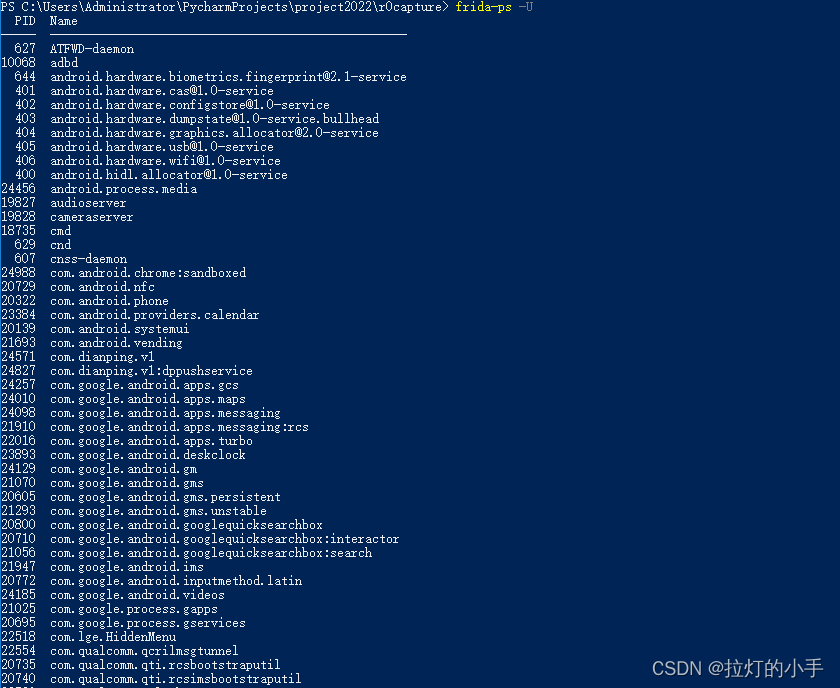

 检查是否启动成功：在电脑上新开一个shell，运行frida-ps -U命令，即可显示手机中正在运行的进程。

• Spawn 模式，直接抓包
  用法：python r0capture.py -U -f com.dianping.v1

• Attach 模式，将抓包内容保存成pcap格式文件
  先打开需要抓包的应用，然后在命令行输入

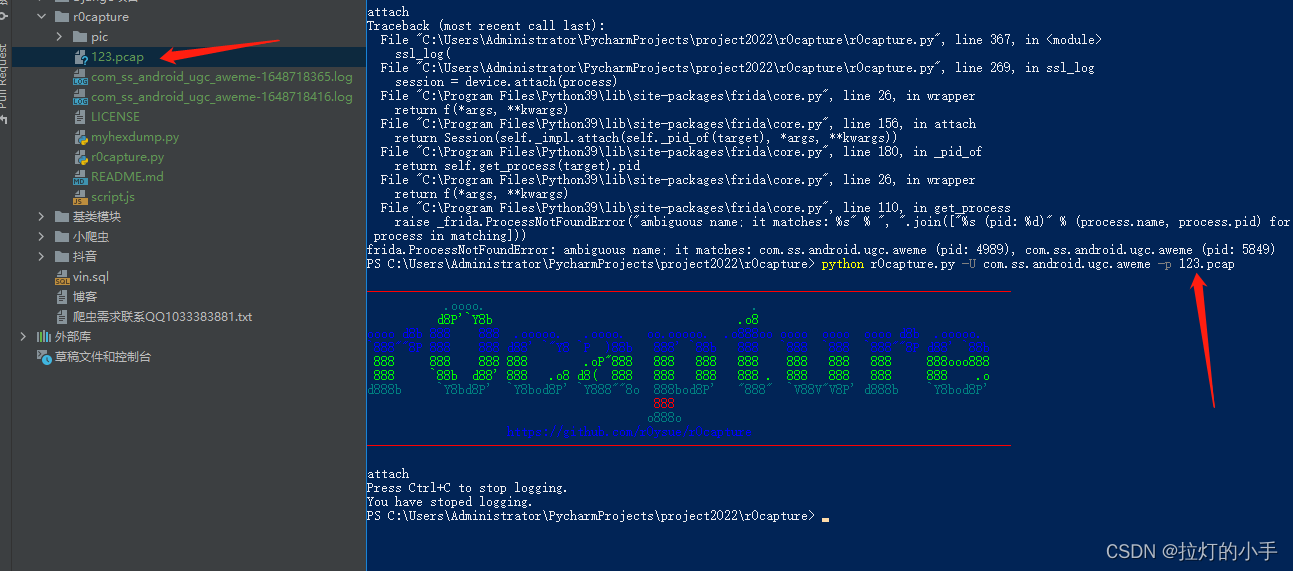

  python r0capture.py -U com.dianping.v1 -p 123.pcap

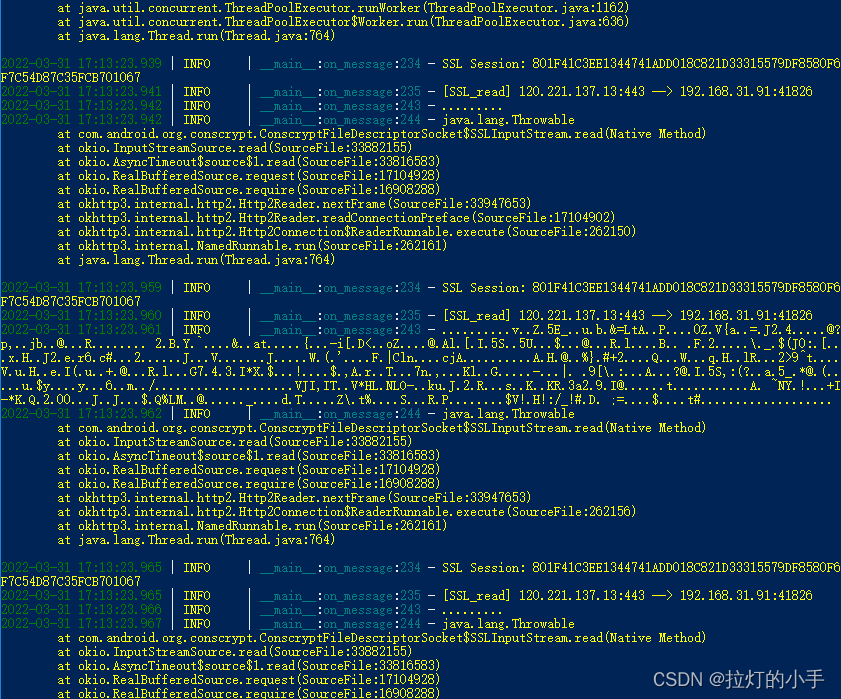

  在操作想抓包的地方，对应的记录会保存至项目同目录下的pcap文件中 Press Ctrl+C to stop logging.
  Ctrl+C 结束，如果数据量很大的话，需要等待一会才能彻底关闭

• 分析数据
  通过上面的方式将抓取到的pcap格式的文件通过Wireshark打开，选择里面的某条数据内容使用 分析->追踪流->分析抓包数据即可！如下图所示：


资源下载

https://download.csdn.net/download/qq_38154948/85061788
