前言
ACL本质上是一种报文过滤器，规则是过滤器的滤芯，设备基于这些规则进行报文匹配，可以过滤出特定的报文，并根据应用ACL的业务模块的处理策略来允许或阻止该报文通过
一、ACL概述
1、ACL简介
ACL是Access Control List的简称，中文是访问控制列表，ACL表中包含了一系列的规则，所谓规则，是指描述报文匹配条件的判断语句，这些条件可以是报文的源地址、目的地址、端口号等，简单来说，ACL其实是人为定义的一组或几组规则，以便设备判断是否执行用户指定的动作，抽象来说，通过ACL，可以对报文进行分类，将具有某类共同特征的报文划分为一类，来为同一类报文提供相同的服务，也可以对不同类的报文提供不同的服务
2、ACL分类
（1）基本ACL
基本ACL编号范围为2000～2999，规则中只包含源IP地址，对设备的CPU消耗较少，可用于简单的部署，但是使用场景有限，不能提供强大的安全保障
（2）高级ACL
高级ACL编号范围为3000～3999，相较于基本ACL，高级ACL提供更高的扩展性，可以对流量进行更精细的匹配，通过配置高级ACL，可以阻止特定主机或者整个网段的源或者目标，除此之外，还可以使用协议信息（IP、ICMP、TCP、UDP）去过滤相应的流量
（3）二层ACL
二层ACL编号范围为4000～4999，可根据报文的以太网帧头信息来定义规则，在公司的内部网络中，想对特定的终端进行访问权限控制，这时就需要二层ACL，使用二层ACL，可以根据源MAC地址、目的MAC地址、802.1p优先级、二层协议类型等二层信息对流量进行管控
（4）用户自定义ACL
用户自定义ACL编号范围为5000～5999，可根据偏移位置和偏移量从报文中提取出一段内容进行匹配
（5）用户ACL
用户ACL编号范围为6000～6031，由于企业内部同部门的工作人员的终端不在同一个网段难以管理，需要将其纳入一个用户组，并对其用户组进行访问权限管理，这时候就需要用户ACL，用户ACL在高级ACL的基础上增加了用户组的配置项，可以实现对不同用户组的流量管控
3、ACL组成
（1）ACL标识
使用数字标识ACL：不同的类型的ACL使用不同的数字进行标识
使用名称标识ACL：可以使用字符来标识ACL，就像用域名代替IP地址一样，更加方便记忆
（2）ACL规则
规则编号：用于标识ACL规则，所有规则均按照规则编号从小到大进行排序
动作：包括permit/deny两种动作，表示设备对所匹配的数据包接受或者丢弃
匹配项：ACL定义了极其丰富的匹配项，包括生效时间段、IP协议（ICMP、TCP、UDP等）、源/目的地址以及相应的端口号（21、23、80等）
4、ACL匹配机制
首先系统会查找设备上是否配置了ACL
- 如果ACL不存在，则返回ACL匹配结果为：不匹配
- 如果ACL存在，则查找设备是否配置了ACL规则
- 如果规则不存在，则返回ACL匹配结果为：不匹配
- 如果规则存在，则系统会从ACL中编号最小的规则开始查找
- 如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配（允许）
- 如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配（拒绝）
- 如果未匹配上规则，则继续查找下一条规则，以此循环，如果一直查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配
报文与ACL规则匹配后，会产生两种匹配结果：“匹配”和“不匹配”
- 匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则，不论匹配的动作是“permit”还是“deny”，都称为“匹配”，而不是只是匹配上permit规则才算“匹配”
- 不匹配（未命中规则）：指不存在ACL，或ACL中无规则，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则
5、ACL步长
步长，是指系统自动为ACL规则分配编号时，每个相邻规则编号之间的差值，ACL（特指基本ACL、高级ACL、二层ACL、用户ACL）的缺省步长为5，系统为ACL中首条未手工指定编号的规则分配编号时，使用步长值作为该规则的起始编号；为后续规则分配编号时，则使用大于当前ACL内最大规则编号且是步长整数倍的最小整数作为规则编号，如果重新调整了步长值（例如调整为2），系统则会自动从当前步长值开始重新排列规则编号，规则编号变成2、4、6…，恢复步长值为缺省值后，系统则会立刻按照缺省步长重新调整规则编号，规则编号变成5、10、15…
6、ACL的匹配顺序
共有两种ACL匹配顺序：配置顺序（config模式）和自动排序（auto模式），缺省的ACL匹配顺序是配置顺序
（1）配置顺序
系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配
- 如果配置规则时指定了规则编号，则规则编号越小，规则插入位置越靠前，该规则越先被匹配
- 如果配置规则时未指定规则编号，则由系统自动为其分配一个编号，该编号是一个大于当前ACL内最大规则编号且是步长整数倍的最小整数，因此该规则会被最后匹配
（2）自动排序
自动排序是指系统使用“深度优先”的原则，将规则按照精确度从高到低进行排序，并按照精确度从高到低的顺序进行报文匹配，规则中定义的匹配项限制越严格，规则的精确度就越高，即优先级越高，系统越先匹配
7、ACL应用场景
（1）在NAT中使用ACL
通过NAT的端口映射可使得外网访问内部网络，考虑到内部的网络安全，不可能允许所有的外部用户访问内部网络，这时可以设置ACL规则并应用在企业路由器上，使得特定的外网用户可以访问内部网络
（2）在防火墙中使用ACL
防火墙用在内外网络边缘处，防止外部网络对内部网络的入侵，也可以用来保护网络内部大型服务器和重要的资源（如数据），由于ACL直接在设备的转发硬件中配置，在防火墙中配置ACL在保护网络安全的同时不会影响服务器的性能
（3）在QoS中使用ACL
ACL应用在QoS的流策略中，可以实现不同网段用户之间访问权限的限制，从而避免用户之间随意访问形成安全隐患
8、常见TCP/UDP端口号
（1）TCP
| 端口号 | 字符串 | 协议 | 说明 |
| 7 | echo | Echo | 计算机命令 |
| 9 | discard | Discard | 用于连接测试的空服务 |
| 13 | daytime | Daytime | 给请求主机发送日期和时间 |
| 19 | CHARgen | Character generator | 字符生成服务；发送无止境的字符流 |
| 20 | ftp-data | FTP data connections | FTP数据端口 |
| 21 | ftp | File Transfer Protocol(FTP) | 文件传输协议（FTP）端口 |
| 23 | telnet | Telnet | Telnet服务 |
| 25 | smtp | Simple Mail Transport Protocol(SMTP) | 简单邮件传输协议 |
| 37 | time | Time | 时间协议 |
| 43 | whois | Nickname（WHOIS） | 目录服务 |
| 49 | tacacs | TAC Access Control System (TACACS) | 用于基于TCP/IP验证和访问的访问控制系统（TACACS登录主机协议） |
| 53 | domain | Domain Name Service(DNS) | 域名服务 |
| 70 | gopher | Gopher | 信息检索协议（互联网文档搜寻和检索） |
| 79 | finger | Finger | 用于用户联系信息的Finger服务，查询远程主机在线用户等信息 |
| 80 | www | World Wide Web(HTTP) | 用于万维网（WWW）服务的超文本传输协议（HTTP），用于网页浏览 |
| 101 | hostname | NIC hostname server | NIC机器上的主机名服务 |
| 109 | pop2 | Post Office Protocol v2 | 邮件协议-版本2 |
| 110 | pop3 | Post Office Protocol v3 | 邮件协议-版本3 |
| 111 | sunrpc | Sun Remote Procedure Call (RPC) | SUN公司的远程过程调用（RPC）协议，用于远程命令执行，被网络文件系统（NFS）使用 |
| 119 | nntp | Network News Transport Protocol(NNTP) | 网络新闻传输协议，承载USENET通信 |
| 179 | bgp | Border Gateway Protocol (BGP) | 边界网关协议 |
| 194 | irc | Internet Relay Chat(IRC) | 互联网中继聊天（多线交谈协议） |
| 512 | exec | Exec (rsh) | 用于对远程执行的进程进行验证 |
| 513 | login | Login (rlogin) | 远程登录 |
| 514 | cmd | Remote commands | 远程命令，不必登录的远程shell（rshell）和远程复制（rcp） |
| 515 | lpd | Printer service | 打印机（lpr）假脱机 |
| 517 | talk | Talk | 远程对话服务和客户 |
| 540 | uucp | Unix-to-Unix Copy Program | Unix到Unix复制服务 |
| 543 | klogin | Kerberos login | Kerberos版本5 （v5）远程登录 |
| 544 | kshell | Kerberos shell | Kerberos版本5 （v5）远程shell |
（2）UDP
| 端口号 | 字符串 | 协议 | 说明 |
| 7 | echo | Echo | 计算机命令 |
| 9 | discard | Discard | 用于连接测试的空服务 |
| 37 | time | Time | 时间协议 |
| 42 | nameserver | Host Name Server | 主机名服务 |
| 53 | dns | Domain Name Service (DNS) | 域名服务 |
| 65 | tacacs-ds | TACACS-Database Service | TACACS数据库服务 |
| 67 | bootps | Bootstrap Protocol Server | 引导程序协议 （BOOTP）服务端， DHCP服务使用 |
| 68 | bootpc | Bootstrap Protocol Client | 引导程序协议 （BOOTP）客户端， DHCP客户使用 |
| 69 | tftp | Trivial File Transfer Protocol (TFTP) | 小文件传输协议 |
| 90 | dnsix | DNSIX Security Attribute Token Map | DNSIX安全属性标记图 |
| 111 | sunrpc | SUN Remote Procedure Call (SUN RPC) | SUN公司的远程过程调用（RPC）协议， 用于远程命令执行， 被网络文件系统（NFS）使用 |
| 123 | ntp | Network Time Protocol (NTP) | 网络时间协议，蠕虫病毒会利用 |
| 137 | netbios-ns | NETBIOS Name Service | NETBIOS名称服务 |
| 138 | netbios-dgm | NETBIOS Datagram Service | NETBIOS数据报服务 |
| 139 | netbios-ssn | NETBIOS Session Service | NETBIOS会话服务 |
| 161 | snmp | SNMP | 简单网络管理协议 |
| 162 | snmptrap | SNMPTRAP | SNMP陷阱 |
| 177 | xdmcp | X Display Manager Control Protocol (XDMCP) | X显示管理器控制协议 |
| 434 | mobilip-ag | MobileIP-Agent | 移动IP代理 |
| 435 | mobilip-mn | MobileIP-MN | 移动IP管理 |
| 512 | biff | Mail notify | 异步邮件，可用来通知用户有邮件到达 |
| 513 | who | Who | 登录的用户列表 |
| 514 | syslog | Syslog | UNIX系统日志服务 |
| 517 | talk | Talk | 远程对话服务器和客户端 |
| 520 | rip | Routing Information Protocol | RIP路由协议 |
二、ACL配置
1、案例
通过配置ACL禁止客户机1访问FTP服务，允许客户机2正常访问
2、配置过程

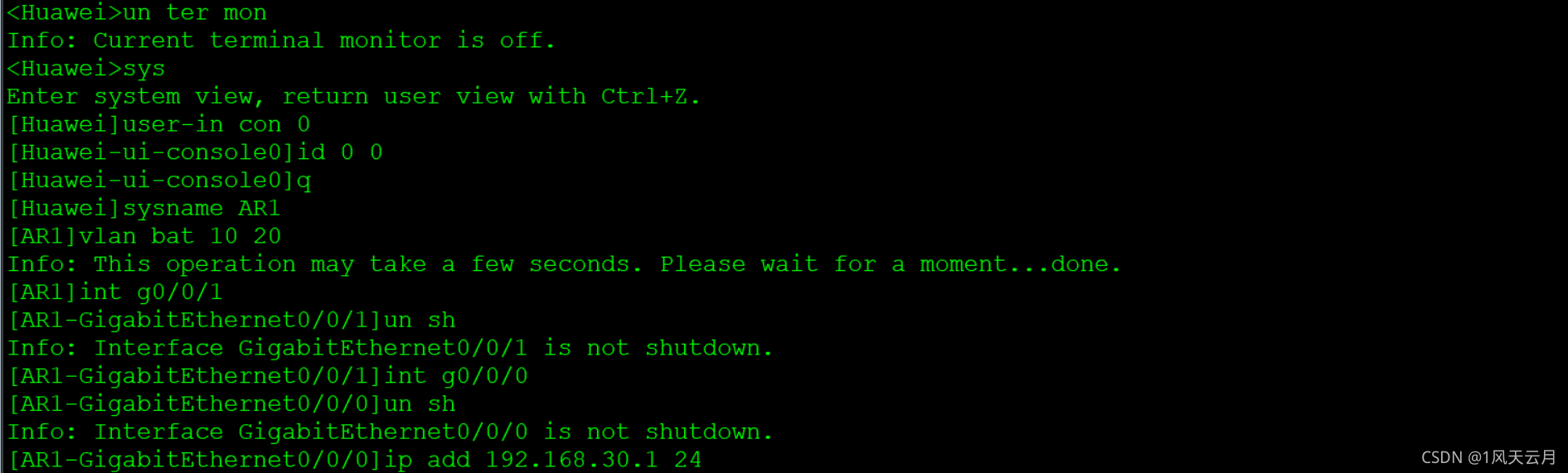

（1）AR1

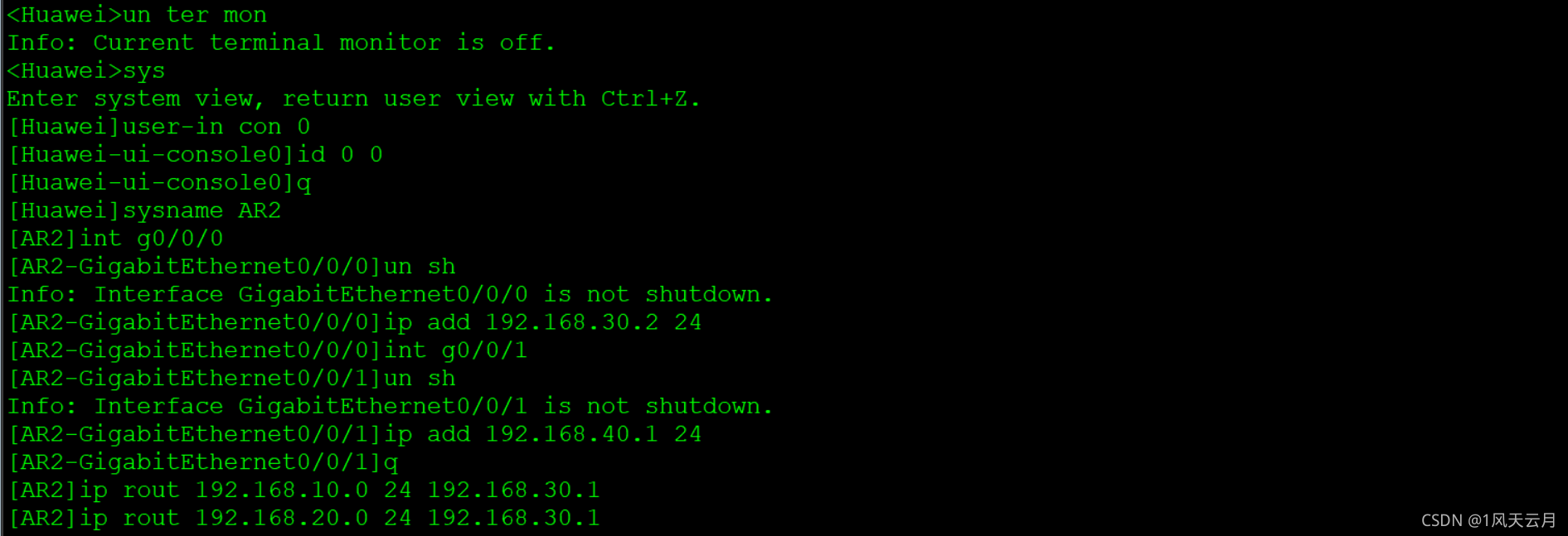

（2）AR2

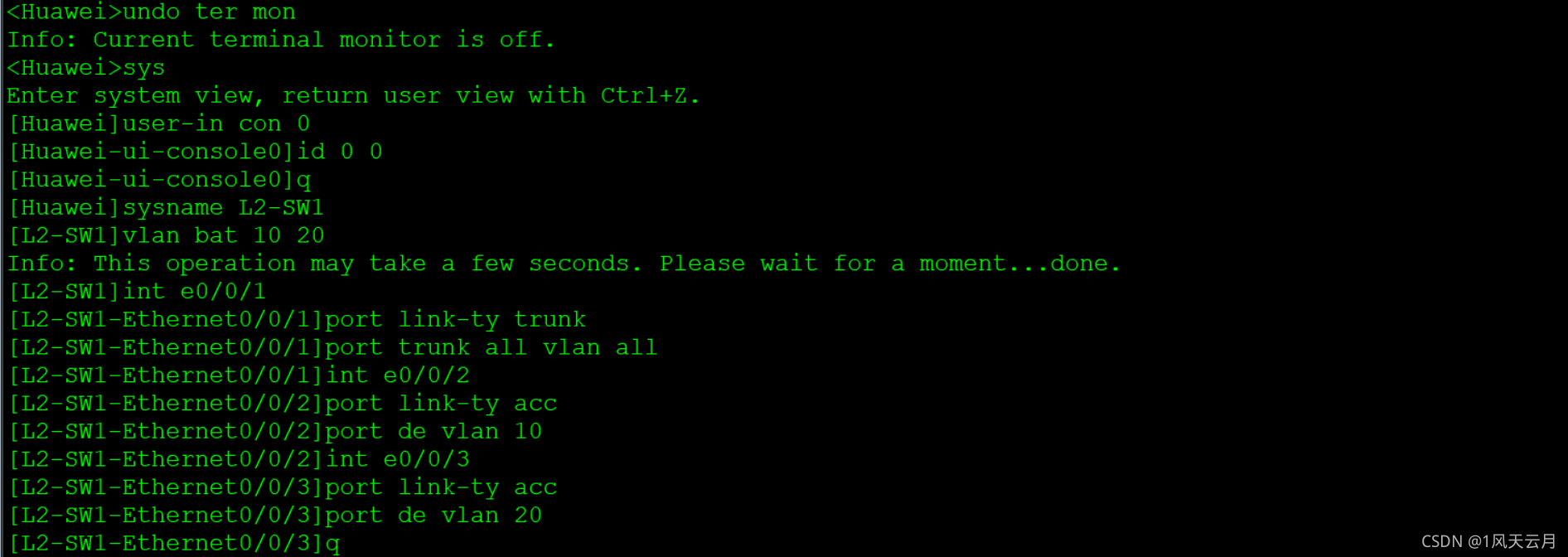

（3）L2-SW1
3、测试

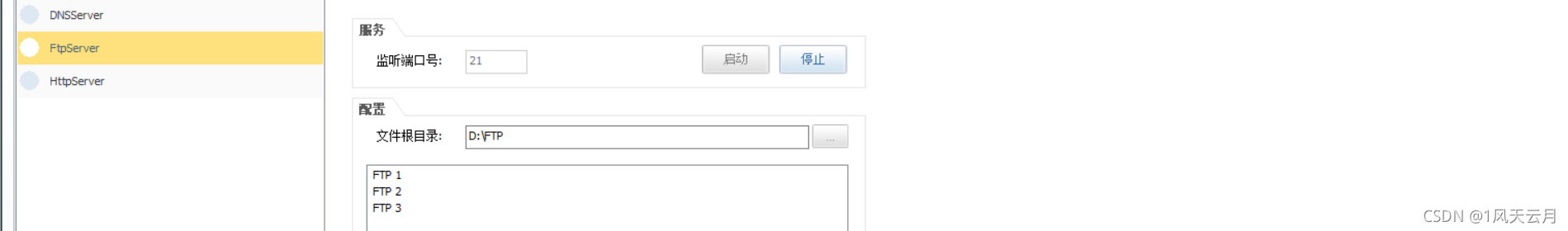

（1）FTP

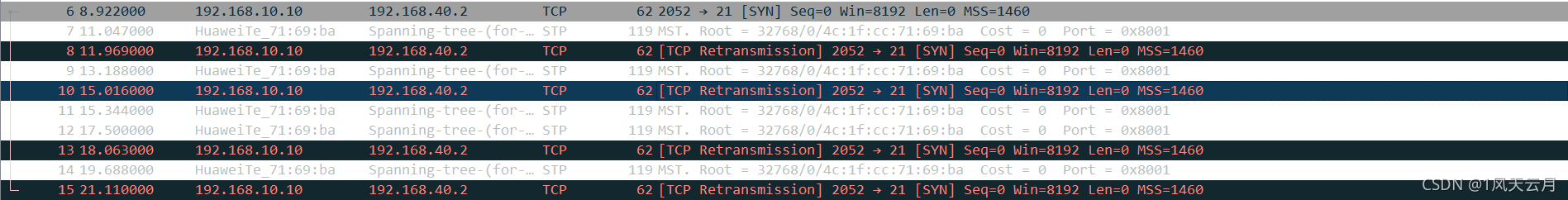

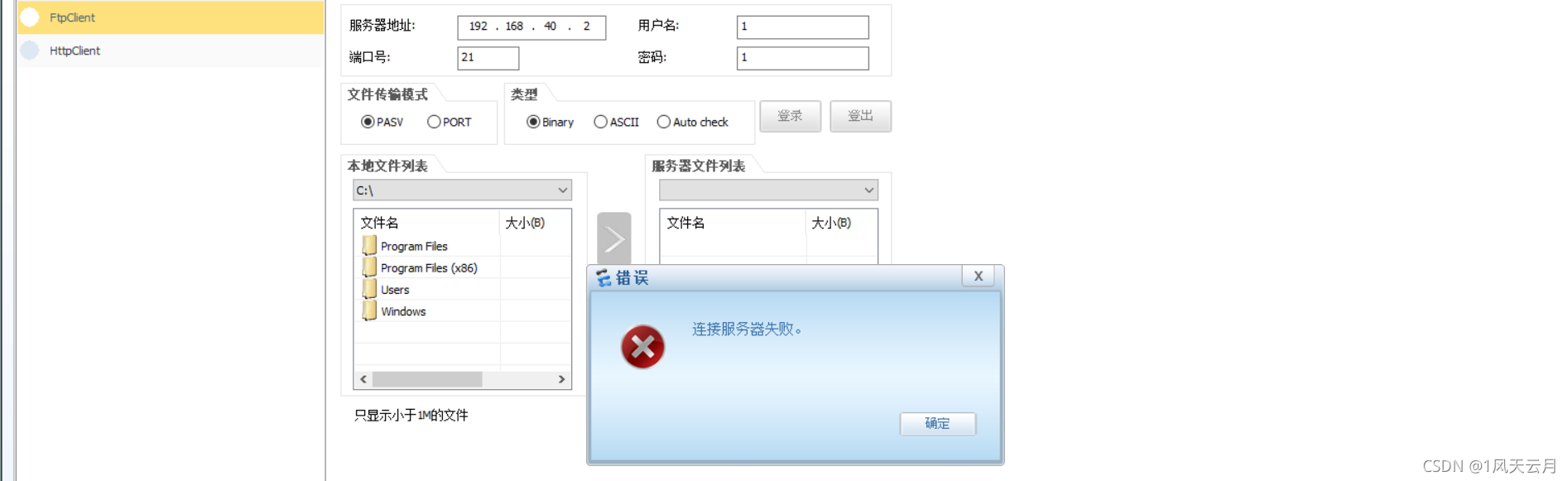

（2）客户机1

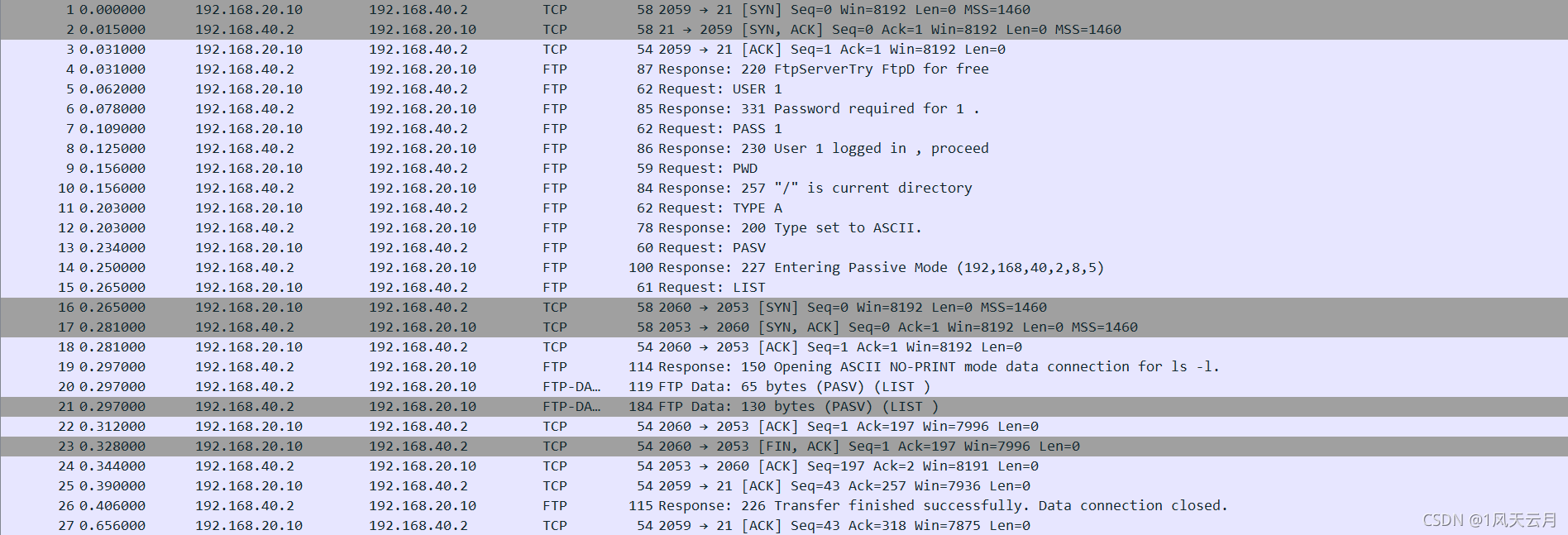

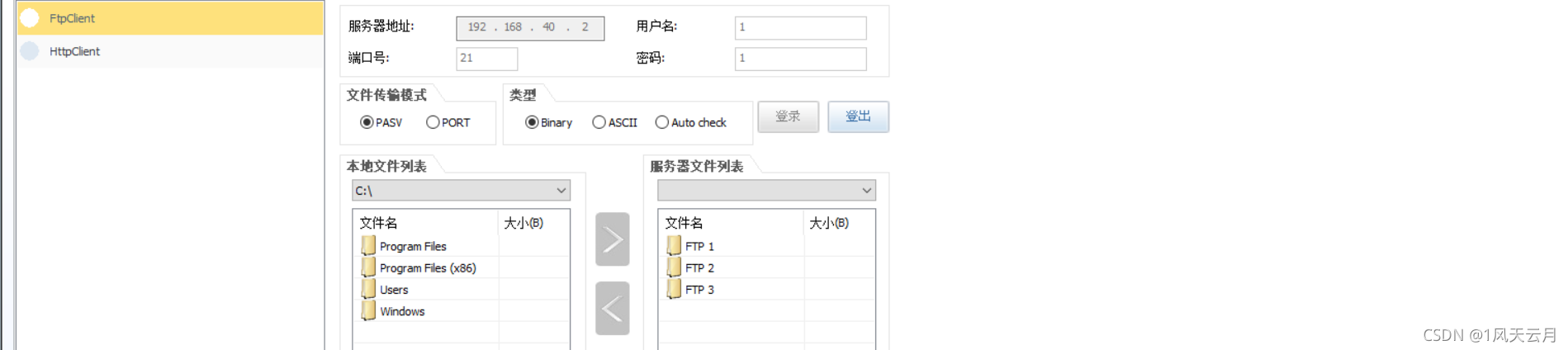

（3）客户机2
结语
ACL作为一个过滤器，设备通过应用ACL来阻止和允许特定流量的流入和流出，如果没有它，任何流量都会自由流入和流出，使得网络容易受到攻击
