graphviz dot初探

简介

现在文档都用markdown保存到github、gitlab这种代码仓库。markdown遇到最大的问题就是对图片的引用，
直接用工具绘制的图片可以引用，但是这样没法像md文件那样在git仓库中进行版本管理，而且既然文档用了描述语言，
引用图片源文件能用描述语言就更好了。

dot是graphviz的一种描述语言，可以通过graphviz提供的命令行工具生成图片文件。

安装

用gentoo(prefix)安装graphviz直接emerge即可，除了默认的选项，增加了svg格式的支持：

USE="svg" emerge media-gfx/graphviz

绘图

dot的文档可以参考官方pdf

节点和箭头

dot的节点创建和连接非常方便，直接a->b就可以创建节点a和b，并且用默认的箭头连接两个节点。

digraph e1 {
    a->b;
}

使用命令生成png图片：

dot -Tpng -o e1.png e1.dot

生成的效果图片为：

节点属性

节点也可以先“声明”再使用（连接），节点可以用方括号添加属性，比如节点标签、形状、填充、颜色等。
稍稍修改a、b的形状：

digraph e2 {
    a[label="label a" shape="box3d" color="red"];
    b[label="label b" shape="box" style="filled" fillcolor="yellow"];
    a->b;
}

生成效果图：

集群(cluster)

dot中可以设置子图，默认子图是不会显示边框和名称。除非子图的名字是cluster开头：

digraph e3 {
    subgraph cluster0 {
        a->{b c}
        label="cluster 0"
    }
    subgraph cluster1 {
        x->{y z}
        label="cluster 1"
    }
    edge[constraint=false];
    a->x;
}

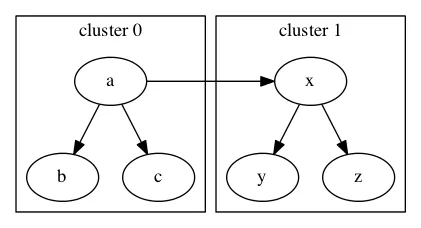

效果图：

这里通过设置edge的constraint为false,不让右边的子图“掉下去”。
