一、Pie Chart 饼图
1、pie 函数
pie 函数文档 : https://ww2.mathworks.cn/help/matlab/ref/pie.html
pie 函数 , 传入一个向量作为参数 , 即可在饼图中绘制对应元素的值 , 绘制时根据数值自动分配百分比 ;
% 饼图的数值列表 x = [1, 2, 5, 4, 8]; % 绘制饼图 , 绘制时根据数值自动分配百分比 pie(x);
饼图还可以拆分部分扇形独立出来 , 效果如下 ;
使用向量表示哪些部分独立出来 , [ 0 , 0 , 1 , 0 , 1 ] [0, 0, 1, 0, 1][0,0,1,0,1] , 1 11 表示独立出来 , 0 00 表示默认 ;
% 饼图的数值列表 x = [1, 2, 5, 4, 8]; % 绘制饼图 , 绘制时根据数值自动分配百分比 % 后面跟着 有 x 相同个数的向量 , % 0 元素代表默认 % 1 元素代表分离出来 pie(x, [0, 0, 1, 0, 1]);
2、pie3 函数
pie3 函数文档 : https://ww2.mathworks.cn/help/matlab/ref/pie3.html

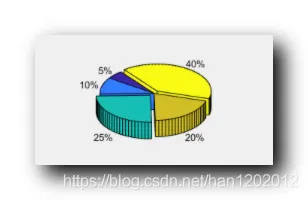

pie3 函数与 pie 函数用法相同 , 只是绘制的是三维饼图 ;
% 饼图的数值列表 x = [1, 2, 5, 4, 8]; % 绘制 3D 饼图 , 绘制时根据数值自动分配百分比 % 后面跟着 有 x 相同个数的向量 , % 0 元素代表默认 % 1 元素代表分离出来 pie3(x, [0, 0, 1, 0, 1]);
3、饼图示例
代码示例 :
% 饼图的数值列表 x = [1, 2, 5, 4, 8]; % 绘制第一张图像 subplot(1, 3, 1); % 绘制饼图 , 绘制时根据数值自动分配百分比 pie(x); % 绘制第二张图像 subplot(1, 3, 2); % 绘制饼图 , 绘制时根据数值自动分配百分比 % 后面跟着 有 x 相同个数的向量 , % 0 元素代表默认 % 1 元素代表分离出来 pie(x, [0, 0, 1, 0, 1]); % 绘制第三张图像 subplot(1, 3, 3); % 绘制 3D 饼图 , 绘制时根据数值自动分配百分比 % 后面跟着 有 x 相同个数的向量 , % 0 元素代表默认 % 1 元素代表分离出来 pie3(x, [0, 0, 1, 0, 1]);

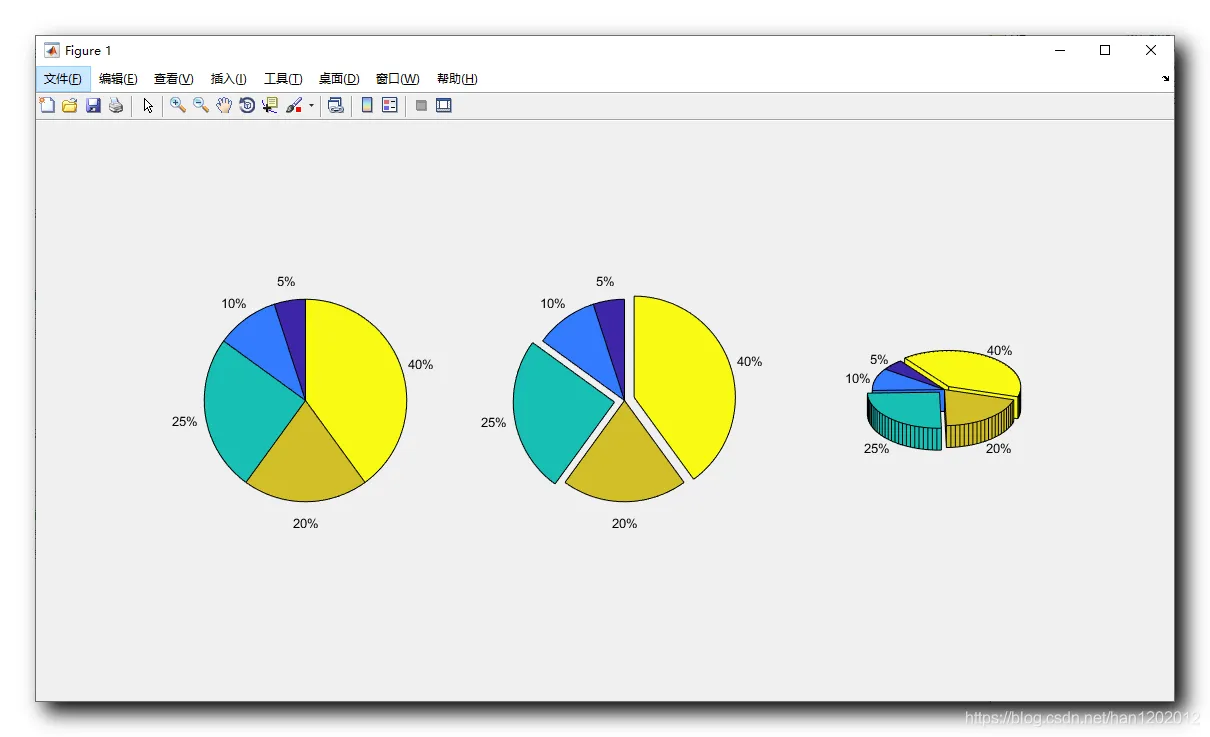

绘图结果 :
