大厂工程师都在用的时序图终结者!plantUML使用最佳姿势

简介: 生命线的激活与撤销关键字activate和deactivate 表示参与者的生命活动。一旦参与者被激活,它的生命线就会显示出来。activate和deactivate适用于以上情形。destroy表示一个参与者的生命线的终结。

生命线的激活与撤销

关键字activatedeactivate 表示参与者的生命活动。

一旦参与者被激活,它的生命线就会显示出来。

activate和deactivate适用于以上情形。

destroy表示一个参与者的生命线的终结。

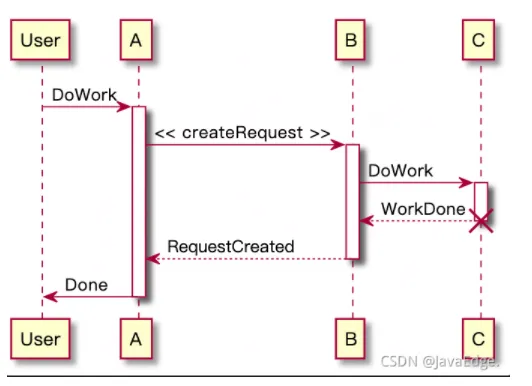

@startuml
participant User
User -> A: DoWork
activate A
A -> B: << createRequest >>
activate B
B -> C: DoWork
activate C
C --> B: WorkDone
destroy C
B --> A: RequestCreated
deactivate B
A -> User: Done
deactivate A
@enduml


包裹参与者

可以使用box和end box画一个盒子将参与者包裹起来。

还可以在box关键字之后添加标题或者背景颜色。

@startuml
box "Internal Service" #LightBlue
participant Bob
participant Alice
end box
participant Other
Bob -> Alice : hello
Alice -> Other : hello
@enduml
