0 startup.sh启动Tomcat后会发生啥？
- Tomcat也是Java程序，因此startup.sh脚本会启动一个JVM运行Tomcat的启动类Bootstrap
- Bootstrap主要负责初始化Tomcat的类加载器，并创建Catalina
- Catalina是个启动类，解析server.xml、创建相应组件，并调用Server#start
- Server组件负责管理Service组件，会调用Service#start
- Service组件负责管理连接器和顶层容器Engine，因此会调用连接器和Engine的start()
这些启动类或组件不处理具体的请求，它们主要是“管理”，管理下层组件的生命周期，并给下层组件分配任务，即路由请求到应负责的组件。
1 Catalina
负责创建Server，并非直接new个Server实例就完事，而是：
- 解析server.xml，将里面配的各种组件创建出来
- 接着调用Server组件的init、start方法，这样整个Tomcat就启动起来了
Catalina还需要处理各种“异常”，比如当通过“Ctrl + C”关闭Tomcat时，
Tomcat会如何优雅停止并清理资源呢？
因此Catalina在JVM中注册一个 关闭钩子。
public void start() {
// 1. 如果持有的Server实例为空，就解析server.xml创建出来
if (getServer() == null) {
load();
}
// 2. 如果创建失败，报错退出
if (getServer() == null) {
log.fatal(sm.getString("catalina.noServer"));
return;
}
// 3.启动Server
try {
getServer().start();
} catch (LifecycleException e) {
return;
}
// 创建并注册关闭钩子
if (useShutdownHook) {
if (shutdownHook == null) {
shutdownHook = new CatalinaShutdownHook();
}
Runtime.getRuntime().addShutdownHook(shutdownHook);
}
// 监听停止请求
if (await) {
await();
stop();
}
}
关闭钩子
若需在JVM关闭时做一些清理，如：
- 将缓存数据刷盘
- 清理一些临时文件
就可以向JVM注册一个关闭钩子，其实就是个线程，JVM在停止之前会尝试执行该线程的run()。

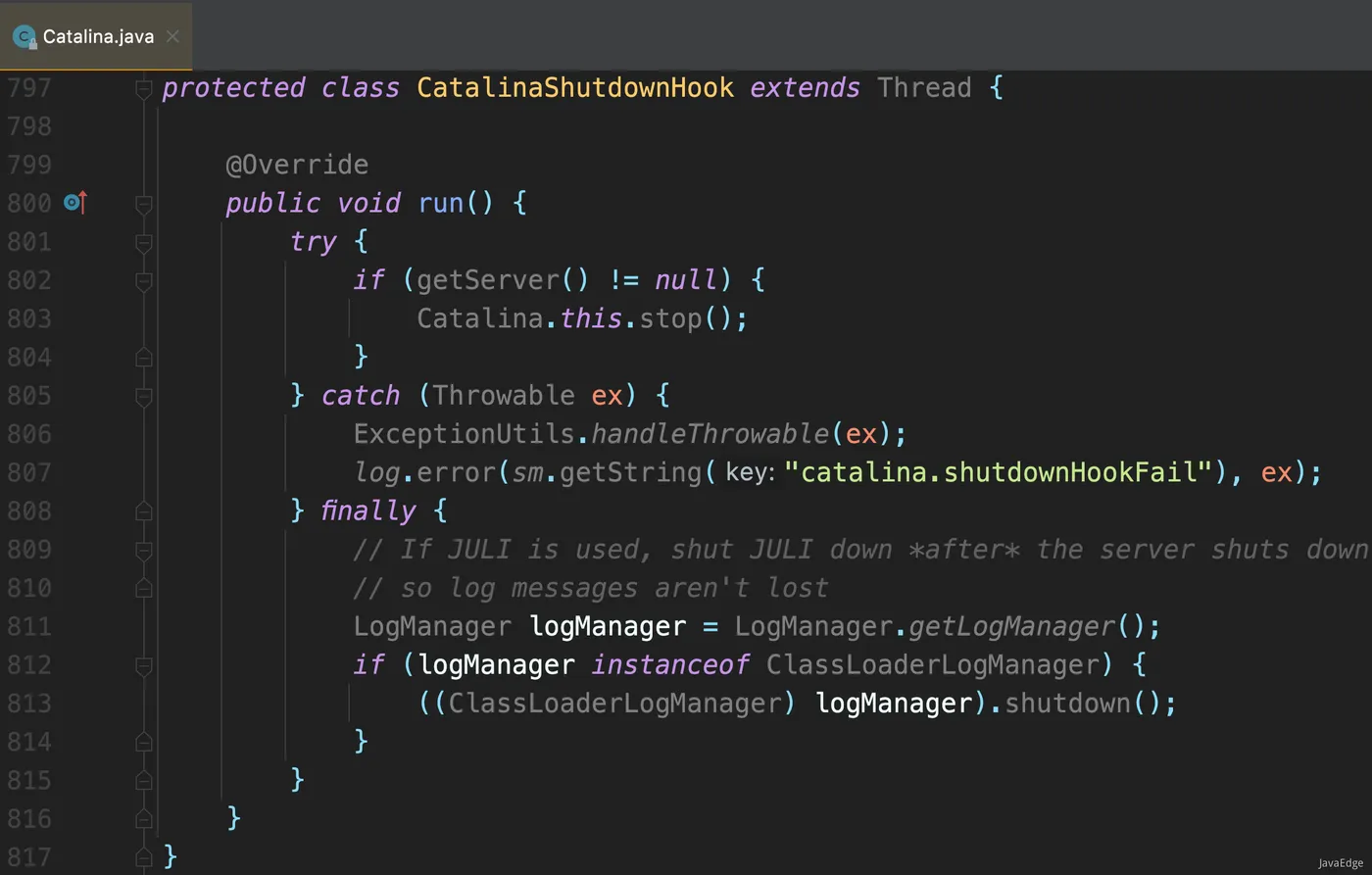

Tomcat的关闭钩子 就是CatalinaShutdownHook：
Tomcat的“关闭钩子”实际上就执行了Server#stop，会释放和清理所有资源。
2 Server组件
具体实现类StandardServer。Server继承自LifecycleBase，其生命周期也被统一管理
public interface Server extends Lifecycle {
...
}
其子组件是Service，因此它还要管理Service生命周期，即：
- 启动时调用Service组件启动方法
- 停止时调用它们的停止方法
Server在内部维护若干Service组件，以数组保存。Server是咋添加一个Service到数组的？
@Override
public void addService(Service service) {
service.setServer(this);
synchronized (servicesLock) {
// 长度+1的数组并没有一开始就分配一个很长的数组
// 而是在添加的过程中动态地扩展数组长度，当添加一个新的Service实例时
// 会创建一个新数组并把原来数组内容复制到新数组，节省内存
Service results[] = new Service[services.length + 1];
// 复制老数据
System.arraycopy(services, 0, results, 0, services.length);
results[services.length] = service;
services = results;
// 启动Service组件
if (getState().isAvailable()) {
try {
service.start();
} catch (LifecycleException e) {
// Ignore
}
}
// 触发监听事件
support.firePropertyChange("service", null, service);
}
}
Server组件还需要启动一个Socket来监听停止端口，所以才能通过shutdown命令关闭Tomcat。上面Catalina的启动方法最后一行代码就是调用Server#await。
在await方法里会创建一个Socket监听8005端口，并在一个死循环里接收Socket上的连接请求，如果有新的连接到来就建立连接，然后从Socket中读取数据；如果读到的数据是停止命令“SHUTDOWN”，就退出循环，进入stop流程。
3 Service组件
Service组件的具体实现类StandardService
public class StandardService extends LifecycleBase implements Service {
//名字
private String name = null;
//Server实例
private Server server = null;
//连接器数组
protected Connector connectors[] = new Connector[0];
private final Object connectorsLock = new Object();
//对应的Engine容器
private Engine engine = null;
//映射器及其监听器
protected final Mapper mapper = new Mapper();
protected final MapperListener mapperListener = new MapperListener(this);
StandardService继承了LifecycleBase抽象类，此外StandardService中还有一些我们熟悉的组件，比如Server、Connector、Engine和Mapper。
Tomcat支持热部署，当Web应用的部署变化，Mapper中映射信息也跟着变，MapperListener就是监听器，监听容器变化，并把信息更新到Mapper。
Service启动方法
protected void startInternal() throws LifecycleException {
// 1. 触发启动监听器
setState(LifecycleState.STARTING);
// 2. 先启动Engine，Engine会启动它子容器
if (engine != null) {
synchronized (engine) {
engine.start();
}
}
// 3. 再启动Mapper监听器
mapperListener.start();
// 4.最后启动连接器，连接器会启动它子组件，比如Endpoint
synchronized (connectorsLock) {
for (Connector connector: connectors) {
if (connector.getState() != LifecycleState.FAILED) {
connector.start();
}
}
}
}
Service先后启动Engine、Mapper监听器、连接器。内层组件启动好了才能对外提供服务，才能启动外层的连接器组件。而Mapper也依赖容器组件，容器组件启动好了才能监听它们的变化，因此Mapper和MapperListener在容器组件之后启动。
4 Engine组件
顶层的容器组件Engine具体是如何实现的。Engine本质是一个容器，因此它继承了ContainerBase基类，并且实现了Engine接口。
public class StandardEngine extends ContainerBase implements Engine {
}
Engine的子容器是Host，所以它持有了一个Host容器的数组，这些功能都被抽象到了ContainerBase，ContainerBase中有这样一个数据结构：
protected final HashMap<String, Container> children = new HashMap<>();
ContainerBase用HashMap保存了它的子容器，并且ContainerBase还实现了子容器的“增删改查”，甚至连子组件的启动和停止都提供了默认实现，比如ContainerBase会用专门的线程池来启动子容器。
for (int i = 0; i < children.length; i++) {
results.add(startStopExecutor.submit(new StartChild(children[i])));
}
所以Engine在启动Host子容器时就直接重用了这个方法。
Engine自己做了什么？
容器组件最重要的功能是处理请求，而Engine容器对请求的“处理”，其实就是把请求转发给某一个Host子容器来处理，具体是通过Valve来实现的。
每个容器组件都有一个Pipeline，而Pipeline中有一个基础阀（Basic Valve）。Engine容器的基础阀定义如下：
final class StandardEngineValve extends ValveBase {
public final void invoke(Request request, Response response)
throws IOException, ServletException {
// 拿到请求中的Host容器
Host host = request.getHost();
if (host == null) {
return;
}
// 调用Host容器中的Pipeline中的第一个Valve
host.getPipeline().getFirst().invoke(request, response);
}
}
把请求转发到Host容器。处理请求的Host容器对象是从请求中拿到的，请求对象中怎么会有Host容器？因为请求到达Engine容器前，Mapper组件已对请求进行路由处理，Mapper组件通过请求URL定位了相应的容器，并且把容器对象保存到请求对象。
所以当我们在设计这样的组件时，需考虑：
- 用合适的数据结构来保存子组件，比如Server用数组来保存Service组件，并且采取动态扩容的方式，这是因为数组结构简单，占用内存小ContainerBase用HashMap来保存子容器，虽然Map占用内存会多一点，但是可以通过Map来快速的查找子容器
- 根据子组件依赖关系来决定它们的启动和停止顺序，以及如何优雅的停止，防止异常情况下的资源泄漏。
5 总结
Server 组件的实现类StandServer继承自LifeCycleBase，其子组件是 Service，需管理其生命周期(调用其 LifeCycle 的方法)，用数组保存多个 Service 组件，动态扩容数组来添加组件。
启动一个 socket Listen停止端口，Catalina 启动时，调用 Server#await，其创建 socket Listen 8005 端口，并在死循环中等连接，检查到 shutdown 命令，调用 stop 方法。
Service 组件的实现类 StandService，包含 Server, Connector, Engine 和 Mapper 组件的成员变量，还包含 MapperListener 成员变量, 以支持热部署, 其Listen容器变化, 并更新 Mapper, 是观察者模式。
需注意各组件启动顺序, 根据其依赖关系确定：
- 先启动 Engine,
- 再启动 Mapper Listener
- 最后启动连接器,
而停止顺序相反。
Engine 组件的实现类 StandEngine 继承 ContainerBase。其实现了维护子组件的逻辑, 用 HaspMap 保存子组件, 因此各层容器可重用逻辑。ContainerBase 用专门线程池启动子容器, 并负责子组件启动/停止, "增删改查"。
请求到达 Engine 之前, Mapper 通过 URL 定位了容器, 并存入 Request 中. Engine 从 Request 取出 Host 子容器, 并调用其 pipeline 的第一个 value。
