旋转编码传感器是一种速度位移传感器。其通过旋钮的旋转来带动内部的光栅盘旋转，光栅盘上会预置很多狭缝，光栅盘的转动导致经过狭缝的光线产生脉冲变化，此信号经过后继电路的处理后，输出成脉冲信号。最终，我们可以通过信号引脚的输出来获取旋钮的旋转动作。

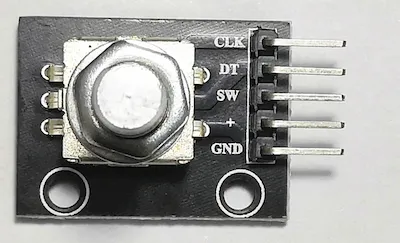

本次实验，使用的旋转编码传感器如下图所示：

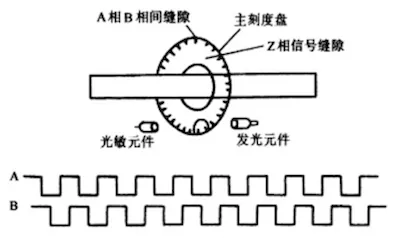

通过内部发光源与光敏元件的配置，旋转时产生脉冲信号，示意图如下：
我们使用的传感器有5个引脚，其中除了电源和接地引脚外，还有3个信号引脚。SW引脚为复位信号引脚，此旋转编码传感器本身也是一个按钮，当按下此按钮时，SW引脚会从高电平跳变为低电平。CLK引脚为旋转信号引脚，未旋转时，此引脚输出高电平，旋转时输出低电平。DT引脚用来判定旋转的方向，如果未旋转时此引脚为高电平，旋转时变低电平，则表示发生了顺时针旋转，如果未旋转时此引脚为低电平，发生旋转时此引脚为高电平，则表示发生了逆时针旋转。
下面，我们来连接树莓派进行实验，接线如下：
旋转编码传感器 树莓派
VCC +5V
GND GND
CLK GPIO17 （BCM编码）
DT GPIO18 （BCM编码）
SW GPIO19 （BCM编码）
编写实验代码如下：
#coding:utf-8
import RPi.GPIO as GPIO
import time
# 定义引脚
resetPin = 35 # BCM编码为19的GPIO 物理编码为35
clkPin = 11
dtPin = 12
# 计数变量
clockwise = 0
anticlockwise = 0
# 进行引脚初始化
GPIO.setmode(GPIO.BOARD)
GPIO.setup(clkPin, GPIO.IN)
GPIO.setup(dtPin, GPIO.IN)
GPIO.setup(resetPin, GPIO.IN, pull_up_down=GPIO.PUD_UP)
# 注册中断函数
def reset(channel):
global clockwise, anticlockwise
clockwise = 0
anticlockwise = 0
print('计数复位')
# 监听下降沿
GPIO.add_event_detect(resetPin, GPIO.FALLING, callback=reset)
# 开启主循环
while True:
lastDT = GPIO.input(dtPin)
# 高电平 没有发生旋转动作
while GPIO.input(clkPin):
pass
# 开始旋转
currentDT = GPIO.input(dtPin)
if (lastDT == 1) and (currentDT == 0):
# 顺时针
clockwise += 1
print('顺时针旋转计数：%d'%(clockwise))
if (lastDT == 0) and (currentDT == 1):
# 逆时针
anticlockwise += 1
print('逆时针旋转计数：%d'%(anticlockwise))

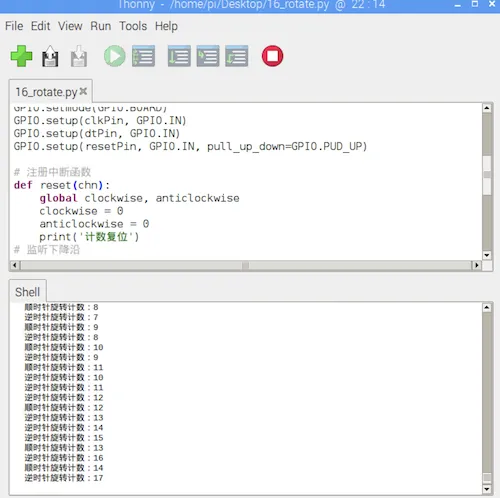

运行代码，效果如下图所示：
