简介： 本文将主要为您介绍如何实现对公共云 ACK 集群和数据中心自建 Kubernetes 集群一致体验的集群管理和安全治理。

作者｜郝树伟（流生）

以 Kubernetes 为代表的云原生技术不仅屏蔽了各个云厂商和数据中心在基础设施上的差异性，还使得应用可以在不同的云上使用标准化的方式描述和部署运行。在此基础之上，我们才可以低成本管理处于任何地理位置的 Kubernetes 集群。本文将主要为您介绍如何实现对公共云 ACK 集群和数据中心自建 Kubernetes 集群一致体验的集群管理和安全治理。

ACK 注册集群安全架构

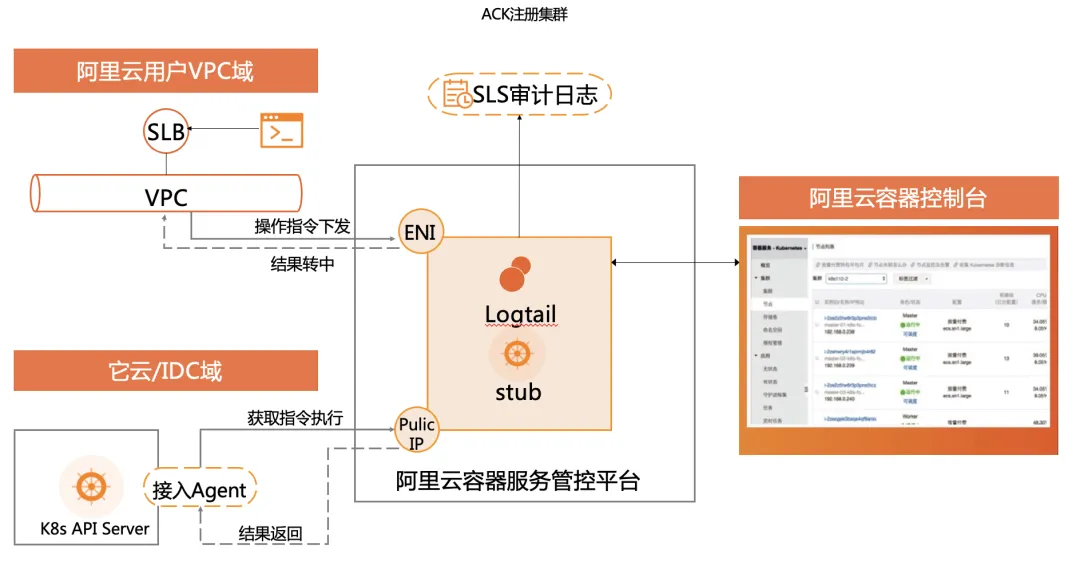

要实现对公共云 ACK 集群和数据中心自建 Kubernetes 集群一致体验的集群管理和安全治理，就必须先将其统一到同一控制平面，ACK 注册集群允许处于任何地理位置的自建 Kubernetes 集群通过公网或私网（云上云下网络打通）连接端点接入阿里云容器服务管理系统。下面是 ACK 注册集群的架构示意图：

在 ACK 注册集群架构示意图中，主要包括以下几个组成部分：

ACK 容器服务控制台。

ACK 注册集群 Agent 组件：Agent 组件以 Deployment 的形式部署在自建 Kubernetes 集群中（或者其他云厂商的容器集群中），用于接收 ACK 注册集群 Stub 组件（使用 ACK 容器服务控制台或 ACK 注册集群 kubeconfig）下发的请求，并将其转发给目标集群的 Kubernetes API Server，同时接收 Kubernetes API Server的响应并将其发送回 Stub 组件。

ACK 注册集群 Stub 组件：Stub组件部署的容器服务管控侧，每一个注册集群都对应一个 Stub 组件，用于代理转发 ACK 容器服务控制台或 ACK 注册集群 kubeconfig 访问集群产生的请求，转发到 Agent 组件并接收来自 Agent 组件的响应，最终返回响应到用户端。

Kubernetes API Server：目标自建 Kubernetes 集群或其他云厂商容器集群的 Kubernetes API Server。

单向注册双向通信

前面我们提到，ACK 注册集群可以接入处于任何地理位置的自建 Kubernetes 集群，数据中心内自建的 Kubernetes 集群有一个特点就是通常情况下，这些自建集群处于一个受限的私有网络环境下，只能集群出公网访问外部环境。ACK 注册集群为了解决这个问题，将 Stub/Agent 组件设计为 Agent 主动单向注册到 Stub 组件，Agent 连接 Stub 时，会带上预先生成的 token 和证书等信息进行验证，整个通信链路采用 TLS 协议确保数据加密。

非“托管式”安全接入机制

通过 ACK 注册集群将自建 Kubernetes 集群接入到阿里云容器服务管控系统，用户最大的安全担忧就是自有集群访问权限的管理和控制，我们通过以下几点来保证用户对自有集群的绝对安全控制。

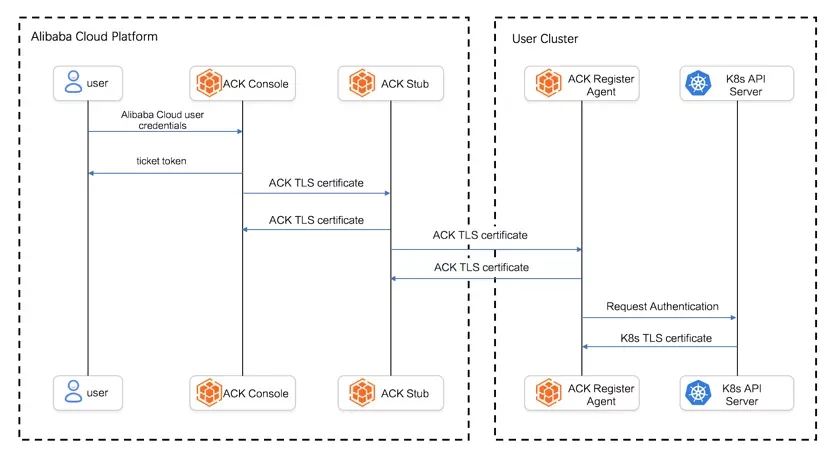

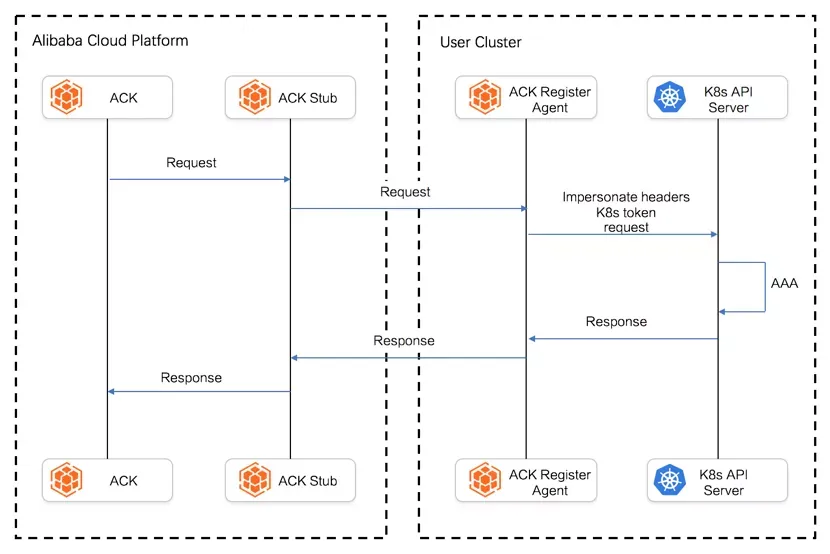

ACK 管控侧不存储用户自有集群的任何秘钥信息。用户自建 Kubernetes 集群拥有自己的一套证书体系，如果 ACK 注册集群使用用户自建 Kubernetes 集群的 kubeconfig 对其进行访问，那么势必会造成用户集群访问权限的不可控。实际上，无论是从安全角度考虑，还是从管控侧一致性体验的角度考虑，都要求我们通过 ACK 注册集群来屏蔽管控侧与用户自建集群证书体系的差异性。那么具体的解法就是管控侧会使用 ACK 统一颁发的证书体系访问注册集群 Stub 组件，在 Stub 和 Agent 组件完成请求认证后，经由 Agent 以身份扮演的方式向目标 API Server作 7 层代理转发，最终在 API Server 完成请求的 RBAC 鉴权和审计，如下图所示。

集群访问权限的管控收敛到 Agent 组件。Agent 组件部署在用户自建集群中，ACK 管控侧通过 Stub/Agent 链路访问用户自建集群的权限收敛在 Agent 组件侧，这样可以保证用户对自有集群访问权限的全权控制。

Agent 组件“非侵入式”部署。Agent 组件以 Deployment 的形式部署在自建 Kubernetes 集群中，不对自建集群做任何更改和操作，后续会将 Agent 组件的源码开源出来。

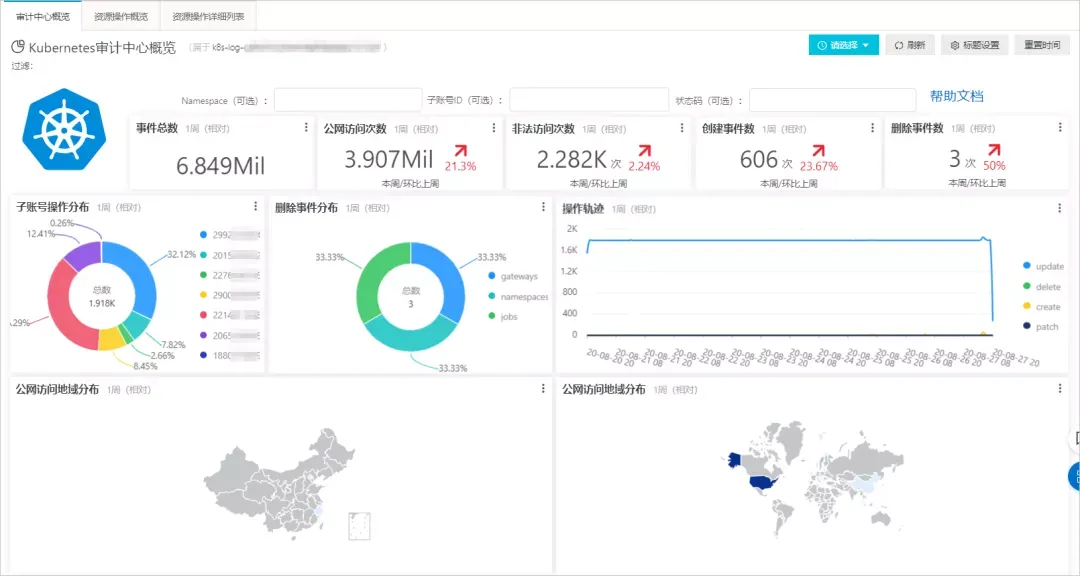

支持开启安全审计。用户可以在注册集群中开启安全审计功能，任何对集群的操作都可以进行查询和审计。

一致体验的集群管理

假设当前用户 A 已经在公共云创建了一个 ACK 集群，在数据中心内创建了一个自建 Kubernetes 集群，那么如何使用一致的体验来管理这两个处于不同云环境的 Kubernetes 集群呢？很简单，创建一个 ACK 注册集群并接入自建集群即可。

创建 ACK 注册集群

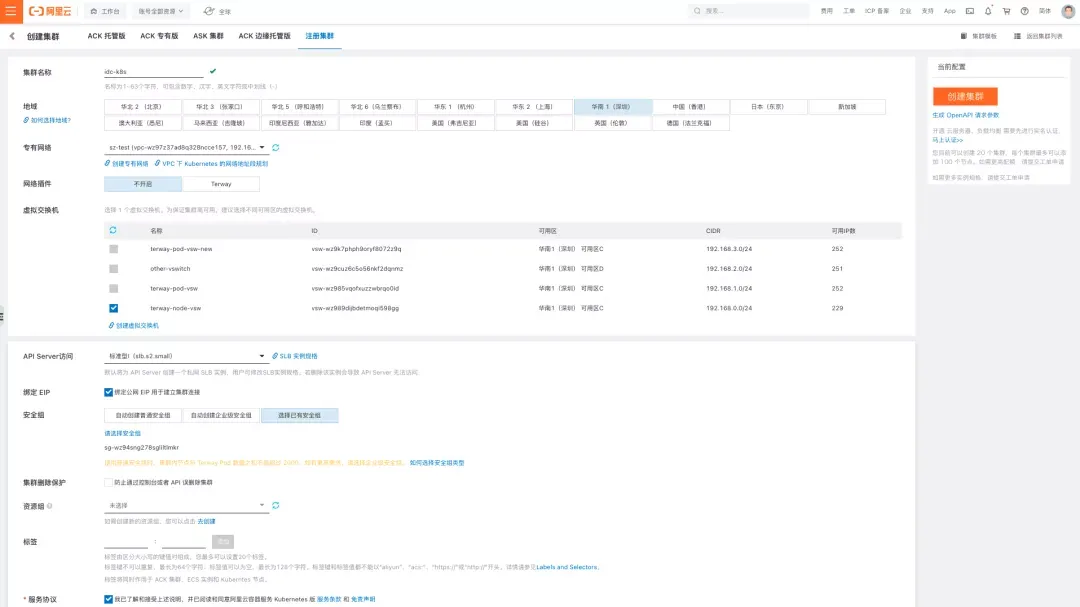

我们只需在 ACK 容器服务控制台创建注册集群页面选择离自建 Kubernetes 集群地理位置最近的区域并配置 VPC 网络和安全组，3 分钟即可完成注册集群的创建，如下图所示。

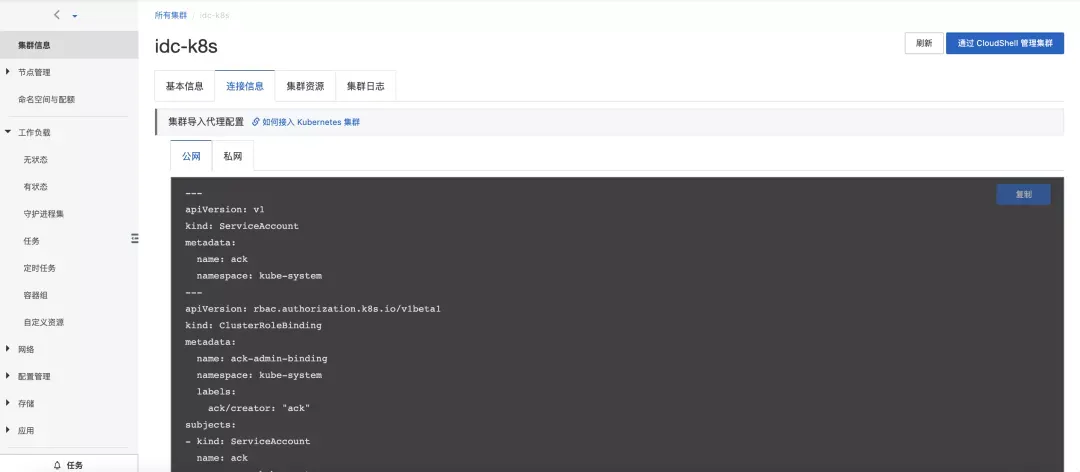

集群详情页面可以看到连接信息中分别有一个用于公网接入和私网接入自建 Kubernetes 集群的集群导入代理配置，如下图所示：

接入自建 Kubernetes 集群

在自建 Kubernetes 集群中部署上述集群导入代理配置：

$ kubectl apply -f agent.yaml

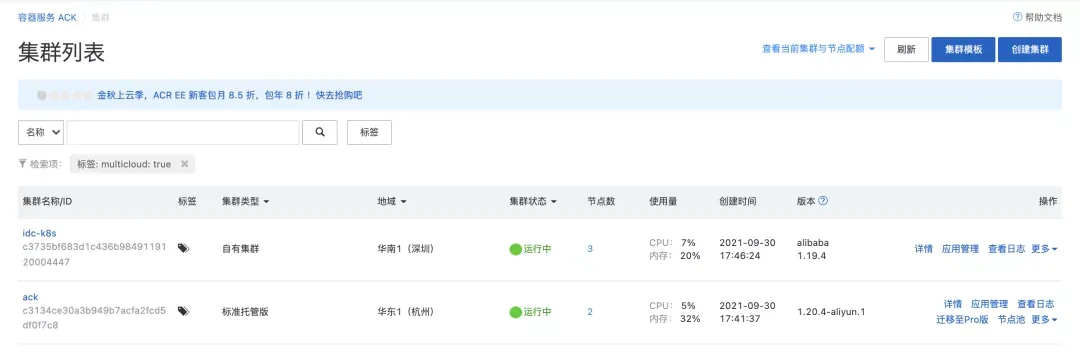

agent 组件运行正常后，我们就可以在 ACK 容器服务控制台查看集群列表，如下图所示，名为 ack 的集群为 ACK 托管版集群，Kubernete 版本为 1.20.4-aliyun.1，名为 idc-k8s 的集群为 ACK 注册集群，接入的是用户自建的 Kubernetes 集群，Kubernetes版本为 1.19.4。

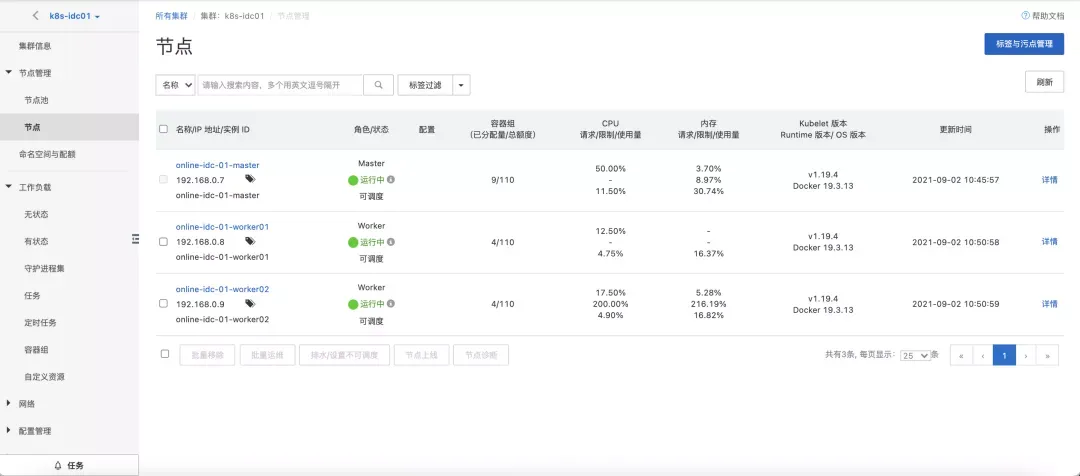

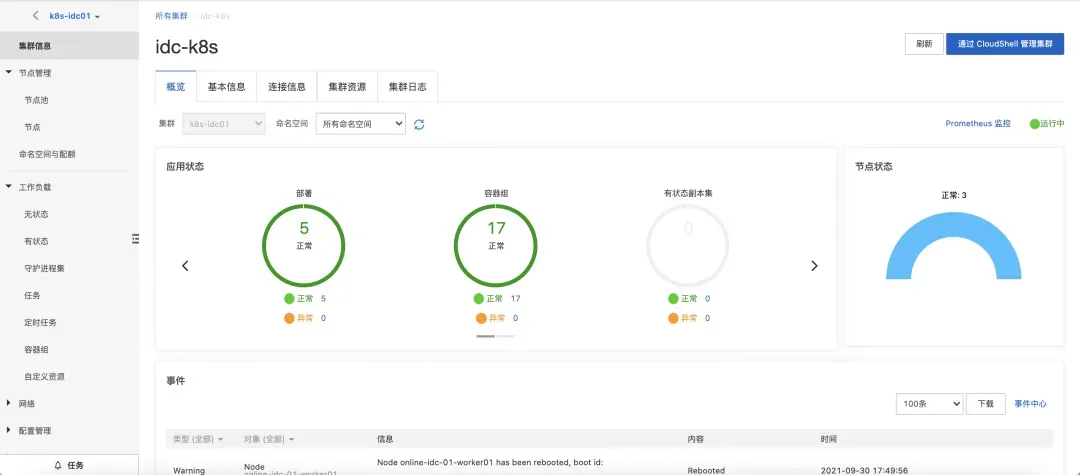

使用注册集群 idc-k8s 即可管理自建 Kubernetes 集群，集群概览信息和节点列表信息如下图所示。

接下来，用户就可以通过 ACK 容器服务控制台，使用一致体验来对云上云下集群进行集群管理、节点管理、应用管理和运维等操作。

一致体验的安全治理

在使用不同云平台上的 Kubernetes 集群时，不同云平台的安全治理能力和安全策略配置及管理方式也都不尽相同，这种参差不齐的安全治理能力会导致运维团队在定义用户角色、访问权限的时候都每个云平台的安全管理机制都十分熟悉，如果管理和安全访问控制能力不足，则非常容易出现角色违规、访问管理风险等问题。

例如，在一个各种项目都在使用 Kubernetes 容器集群，且容器集群属于不同的云平台的场景下，管理员需要能够将所有用户和他们的活动都引导到对应的容器集群，这样才能知道谁在什么时候做了什么，你可能会遇到有多个账户需要分别设置不同的访问层级，或者有越来越多的人加入、离开、变换团队和项目的情况，如何管理这些用户的权限会变得越来越复杂。ACK 注册集群从以下几个方面为自建 Kubernetes 集群提供安全治理能力一致性体验。
