阿里云大数据MaxCompute计算资源分布以及LogView分析优化

本文涉及的产品
云原生大数据计算服务MaxCompute,500CU*H 100GB 3个月
简介: MaxCompute(原ODPS)的概念 海量数据处理平台,服务于批量结构化数据的存储和计算,提供海量数据仓库的解决方案以及针对大数据的分析建模服务.(官方文档有这里就不多做介绍了)官方文档链接 优势 用户不必关心分布式计算细节,从而达到分析大数据的目的。

MaxCompute(原ODPS)的概念

大数据计算服务(MaxCompute,原名ODPS)是一种快速、完全托管的PB/EB级数据仓库解决方案,具备万台服务器扩展能力和跨地域容灾能力,是阿里巴巴内部核心大数据平台,支撑每日百万级作业规模。MaxCompute向用户提供了完善的数据导入方案以及多种经典的分布式计算模型,能够更快速的解决用户海量数据计算问题,有效降低企业成本,并保障数据安全。(官方文档有这里就不多做介绍了)
官方文档链接

优势

用户不必关心分布式计算细节,从而达到分析大数据的目的。

应用场景

大型互联网企业的数据仓库和BI分析、网站的日志分析、电子商务网站的交易分析、用户特征和兴趣挖掘等。

MaxCompute(原ODPS)的架构

MaxCompute由四部分组成,分别是客户端 (ODPS Client)、接入层 (ODPS Front End)、逻辑层 (ODPS Server) 及存储与计算层 (Apsara Core)。

  • ODPS的客户端有以下几种形式:
    • Web:ODPS以 RESTful API的方式提供离线数据处理服务;
    • ODPS SDK:对ODPS RESTful API的封装,目前有Java等版本的实现;
    • ODPS CLT (Command Line Tool):运行在Window/Linux下的客户端工具,通过CLT可以提交命令完成Project管理、DDL、DML等操作;
    • ODPS IDE:ODPS提供了上层可视化ETL/BI工具,即“采云间”,用户可以基于采云间完成数据同步、任务调度、报表生成等常见操作。
  • ODPS接入层提供HTTP服务、Cache、Load Balance,用户认证和服务层面的访问控制。
  • 逻辑层又称作控制层,是ODPS的核心部分。实现用户空间和对象的管理、命令的解析与执行逻辑、数据对象的访问控制与授权等功能。在逻辑层有Worker、Scheduler和Executor三个角色:
    • Worker处理所有RESTful请求,包括用户空间(project)管理操作、资源(resource)管理操作、作业管理等,对于SQL DML、MR、DT等启动Fuxi任务的作业,会提交Scheduler进一步处理;
    • Scheduler负责instance的调度,包括将instance分解为task、对等待提交的task进行排序、以及向计算集群的Fuxi master询问资源占用情况以进行流控(Fuxi slot满的时候,停止响应Executor的task申请);
    • Executor负责启动SQL/ MR task,向计算集群的Fuxi master提交Fuxi任务,并监控这些任务的运行。
  • 计算层就是飞天内核(Apsara Core),运行在和控制层相互独立的计算集群上。包括Pangu(分布式文件系统)、Fuxi(资源调度系统)、Nuwa/ZK(Naming服务)、Shennong(监控模块)等。ODPS中的元数据存储在阿里云计算的另一个开放服务OTS(Open Table Service,开放结构化数据服务)中,元数据内容主要包括用户空间元数据、Table/Partition Schema、ACL、Job元数据、安全体系等。

MaxCompute处理流程

下面将以一个完整的SQL语句为例,介绍提交后经过MaxCompute处理的全流程:



提交作业:

  1. 通过console提交一个SQL语句。
  2. 调用SDK计算配置信息中的签名。
  3. 发送 RESTful 请求给HTTP服务器。
  4. HTTP 服务器发送请求到云账号服务器做用户认证。
  5. 认证通过后,请求就会以 Kuafu通信协议方式发送给 Worker。
  6. Worker判断该请求作业是否需要启动Fuxi Job。如果不需要,本地执行并返回结果。
  7. 如果需要,则生成一个 instance, 发送给 Scheduler。
  8. Scheduler把instance信息注册到 OTS,将其状态置成 Running。
  9. Scheduler 把 instance 添加到 instance 队列。
  10. Worker把 Instance ID返回给客户端。

运行作业:

  1. Scheduler会把instance拆成多个Task,并生成任务流DAG图。
  2. 把可运行的Task 放入到优先级队列TaskPool中。
  3. Scheduler 有一个后台线程定时对TaskPool 中的任务进行排序。
  4. Scheduler 有一个后台线程定时查询计算集群的资源状况。
  5. Executor在资源未满的情况下,轮询TaskPool,请求Task。
  6. Scheduler判断计算资源。若集群有资源,就将该Task发给Executor。
  7. Executor调用SQL Parse Planner,生成SQL Plan。
  8. Executor 将 SQL Plan 转换成计算层的 FuXi Job 描述文件。
  9. Executor 将该描述文件提交给计算层运行,并查询 Task 执行状态。
  10. Task 执行完成后,Executor更新 OTS 中的 Task信息,并汇报给 Scheudler。
  11. Schduler 判断 instance 结束,更新 OTS 中 instance 信息,置为 Terminated。

查询状态:

客户端接收到返回的 Instance ID 后,可以通过 Instance ID 来查询作业状态:

  1. 客户端会发送另一个 REST 的请求,查询作业状态。
  2. HTTP 服务器根据配置信息,去云账号服务器做用户认证。
  3. 用户认证通过后,把查询的请求发送给 Worker。
  4. Worker 根据 InstanceID 去 OTS 中查询该作业的执行状态。
  5. Worker 将查询到的执行状态返回给客户端。


这里主要说下计算层的MR Job和SQL Job,因为ODPS有对外提供MapReduce编程接口,来访问ODPS上的数据,其中MR Job就是用来跑那些任务的。而SQL Job主要用来跑通过客户端接受的SQL查询请求的任务。

逻辑层里主要有二个队列,一个是instance队列,一个是Task队列,Scheduler负责instance的调度,负责将instance分解成Task放入到Task队列,重点是:Task队列是按照优先级排序的,负责排序的就是Scheduler发起的一个后台线程。Executor在资源未满的情况下,轮询TaskPool,请求Task,Executor调用SQL Parse Planner,生成SQL Plan,然后将SQL Plan转换成计算层的 FuXi Job 描述文件,最终将该描述文件提交给计算层运行,并查询 Task 执行状态。

MaxCompute生态圈



ODPS提供了数据上传下载通道,SQL及MapReduce等多种计算分析服务,并且提供了完善的安全解决方案,其功能组件(绿色虚线部分)以及周边组件(蓝色标识)。

具体功能组件的作用,请参考 官方文档

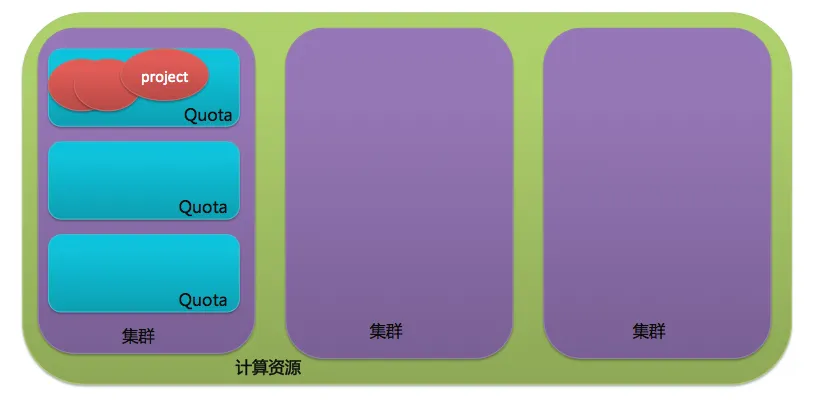

MaxCompute计算集群分布

  • 首先整个ODPS计算资源被分成多个集群,每个project可以配置多个集群,但是只能默认跑在其配置的默认集群(默认集群只有一个)上面,除非手动切换。
  • 每个集群会被分成多个quota,一般某个project会跑在某个集群上的quota上的,每个quota有固定的计算资源配额,你的project也会有固定的至少获取到的资源,最大获取到的资源就是所在quota的配额,不一定能获取到最大的配额,因为某个quota是多个project共享的。

Logview分析

当某个任务跑的比较慢,我们可以根据其logview来发现问题,进行优化,下面给大家分享如何对logview进行分析,下面我们来看根据某个logview的分析步骤:

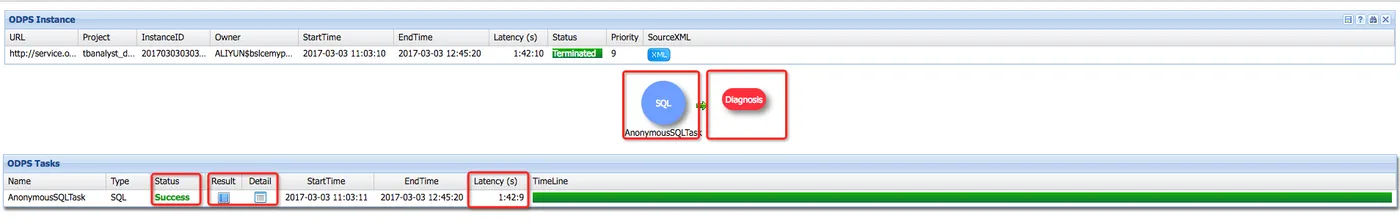

  • 点击圆形的sql,就可以看到实际执行的sql,点击diagnosis就可以看到对sql执行的诊断,是否资源充足,是否有长尾情况,是否有数据倾斜情况。
  • 还可以看到任务运行的开始时间,结束时间,运行时间,点击detail就可以看到这个任务执行详情,包括有向无环图,Mapper和Reducer或Join节点具体的运行记录。 下面是点击detail之后,出现的画面,也是我们重点要分析的地方,如下图所示:
  • 我们可以看到左边是整个实例所包含的任务运行的有向无环图,一共有三个Task,右边包括具体的三个Task的详细信息,还有summary,你可以看到每个Task的input和output的记录数,还可以看到每个Task开启了几个instance进行运行。
  • 点击每个Fuxi Job就可以在下面看到每个Job详情:具体如下图所示:
  • 从上面可以看到,M1_STG1这个job一共起了46个instance来跑任务,这个job的开始时间在上面个红色的框框里,每个instance的开始和起始时间在下面的框框里,每个instance实际运行时间就是下面Latency时间,单位是s,最右边的框框里显示的是这个job下面的所有instance里面的最小最大和平均运行时间,如果说差异比较大,可能会有长尾或者数据不均匀所致,我们要根据这些信息进行分析,该如何去优化这个Job。

优化例子

具体的优化过程以后会给大家具体讲解,下面先给大家展示一个例子,由于小表和大表进行join所造成的长尾问题的解决方案以及效果:

-优化方案:
我们将join的二个小表,使用mapjoin的方式进行优化,将每个小表的内容load到每个mapper节点的内存中,这个速度可以大大优化,但是对小表的大小是有限制的,如果太小,可以设置每个mapper的memery的大小,但是这些都不是万能的,当资源不足时,可能会造成资源等待。所以优化方案要根据自己sql以及涉及到的数据量进行优化,任何优化方法都不是万能的。

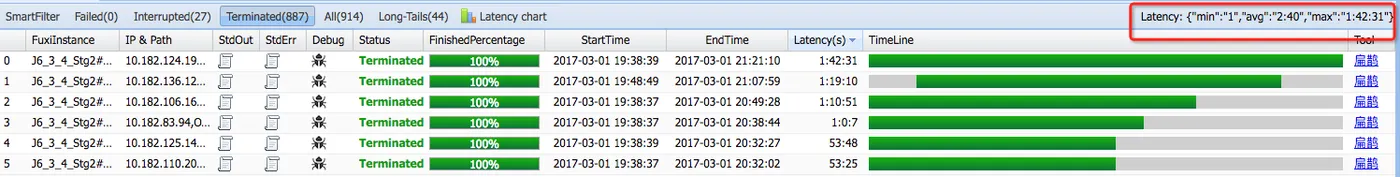

-优化前:

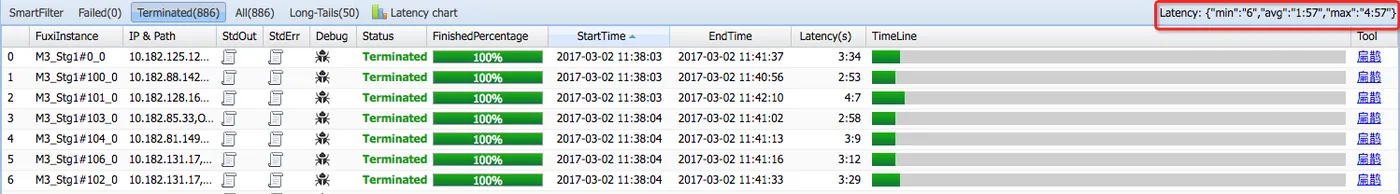

-优化后:


后续

希望大家在跑sql任务的时候,多看看自己的logview,不要太蛮力的去跑sql,这样不仅占用资源太多,而且还会影响别人的任务运行。优化固然很难,但是也要慢慢走下去。
以后会分享更多的优化方案。
