在成熟领先的企业级数据库系统中，并行查询可以说是一大利器，在某些场景下它可以显著地提升查询的相应时间，提升用户体验。如SQL Server、Oracle等， MySQL目前还未实现，而PostgreSQL在2015实现了并行扫描，相信他们也在朝着更健壮的企业级数据库迈进。RDBMS中并行执行的实现方式大抵相同，本文将通过SQL Server为大家详细解析SQL Server并行执行的原理及一些实践。
1准备知识
硬件环境——在深入并行原理前，我们需要一些准备知识，用以后面理解并行。
首先是当下的硬件环境，社会信息化建设，互联网的普及，硬件工艺的大发展……我们现在的硬件设备的性能虽然已经不复摩尔定律的神奇，但已经相当丰富了，存储上15K RPM的硬盘，SSD，PCI-E SSD使得磁盘作为数据库系统的”终极”瓶颈得到了一定的缓解，而内存上百G内存也早已不是小机的”特性”了，PC Server上已经很普遍。在处理能力上，由于现今物理工艺上的极限，单颗CPU处理能力提升困难，系统架构已经朝着多颗多核的架构上迅猛发展，如8路CPU的服务器也已经有一定的使用案例了。
总之我们的硬件资源越来越丰富，而本文所讲的并行查询查询主要是针对上面叙述的多个CPU协同工作，用以提升SQL查询中的CPU-BOUND响应时间。(虽然在并行扫描(SCAN)的时候实际中同样可以提升查询的响应时间，但这我们就不细述了)
SQL Server关于”任务”的相关知识——Schedulers，Tasks，Workers。
Schedulers是指SQL Server中SQLOS识别到的硬件环境中的逻辑CPU，它是管理SQL Server计算工作的基本单位，它提供”线程”(workers)用于分配相应的”CPU”资源用于计算。Tasks实际就是SQL Server中的工作单元，本质上就是一个函数针(C++)，用于指向需要执行的代码。

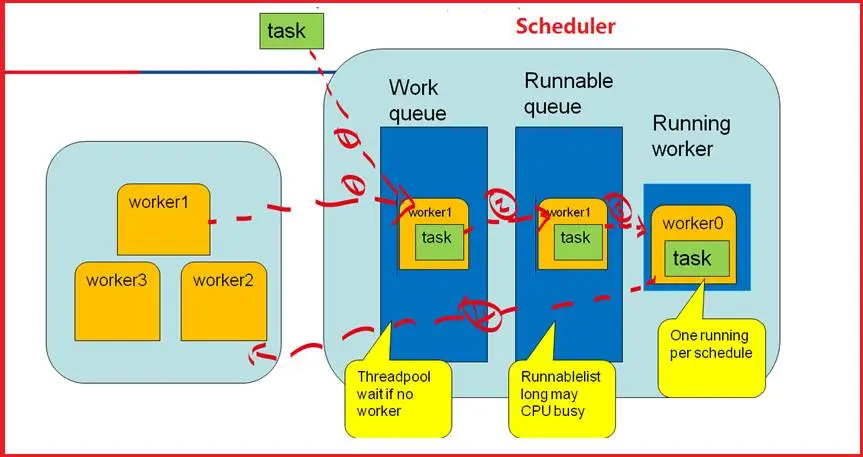

比如LazyWriter实际上就是去调用相应的Function(sqlmin!Lazywriter())。Workers 如果说Tasks是指向工作的地方，那么Workers是处理相应的工作，它绑定到Windows线程的方式用于计算。OK，现在说一条SQL请求SQL Request=Task+Worker应该能理解了吧。为了加深理解，我们可以看图1-1：
图1-1
最终回到我们的并行查询，实际就是多个tasks在多个schedulers上同时运行，提升响应速度！

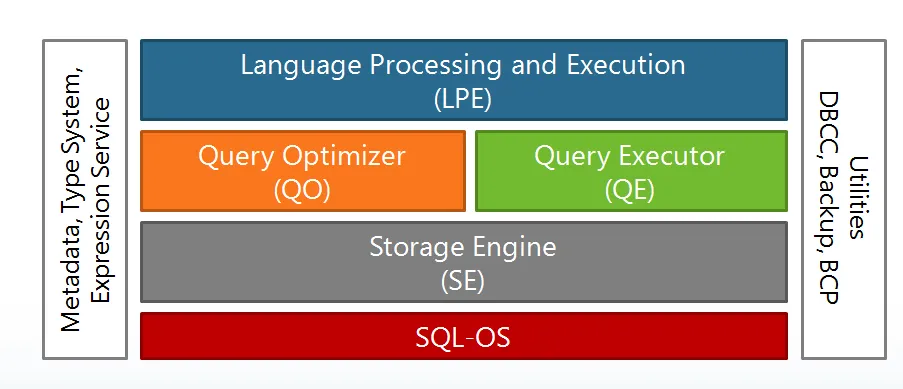

关于SQLOS，微软在SQL Server 2005引入，可以说是个重大的突破，就像Michael Stonebraker（2014图灵奖得主）老爷子的早年Paper” Operating System Support for Database Management”中叙述的那样，SQLOS，比OS更懂数据库，感兴趣的朋友自行搜索下。限于篇幅这里就不细深入SQLOS了，给出一张简单架构图大家感受下。 如图1-2：
图1-2
OK准备知识完毕，我们进入并行查询执行吧。
2并行相关概念
串行执行计划——在了解并行执行之前，我们先了解下串行执行计划的相关知识。
其实很简单，关于执行计划本身这里就不介绍了，只是介绍下与本文相关重要元素。
串行执行计划实际就是由单个线程(thread)执行完成，单个执行上下文(execution context)。
执行上下文就是指执行计划中用于执行的一些信息，如对象ID，如执行计划中使用到的临时表等等。在执行中实际上就是单个(核)CPU在工作，如图2-1：
图2-1
而并行执行计划，顾名思义，就是多个(核)CPU在同时工作，用于提升CPU-Bound的响应时间，对应串行，它有多个线程，多个执行上下文，但也会消耗更多的资源。但对于磁盘IO，SQL Server认为是木有帮助的，我们通过一个简单的实例看下：
注：文章中使用的AdventureWorks，网上可以自行搜索下载
---串行执行
--并行执行

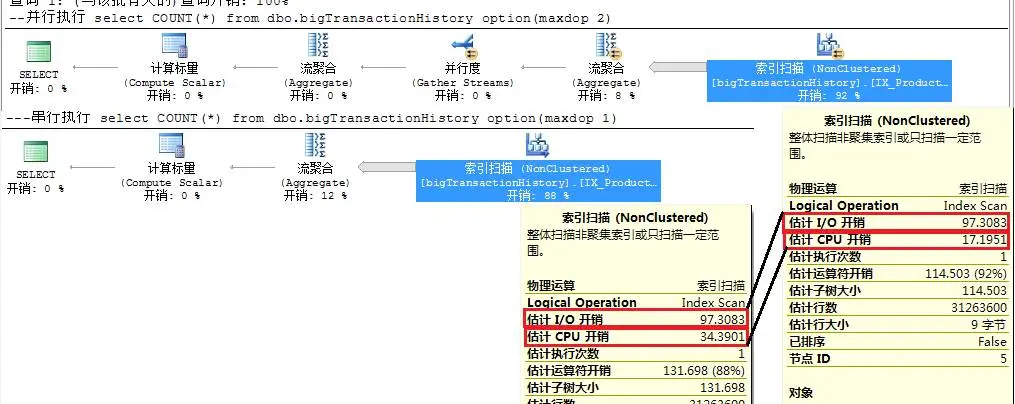

通过观察上面两条简单语句的执行计划可以发现，在预估Subtree cost中 (资源消耗量)实际上单CPU与双CPU相比只是CPU预估减半，IO预估不变。如图2-1-a：
图2-1-a
让我们真正的进入并行执行计划，每个并行执行计划都有一个主的交换操作(root exchange)，即图形执行计划中最左面的Gather stream运算符(后面会讲到)(SQL Server有图形执行计划，不小小伙伴很羡慕吧)。

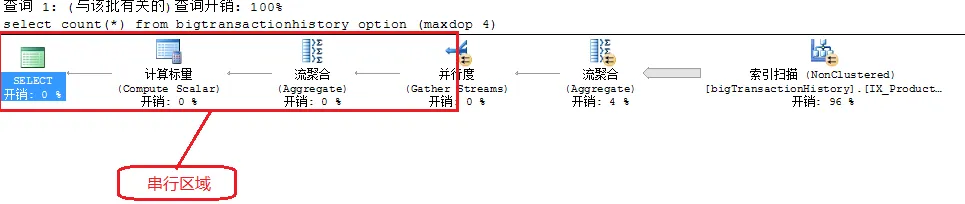

而所有的并行执行计划都会有一个固定的串行部分—即最左边Gather stream运算符中所有靠左的部分(包含Gather中消费者，后面会讲到生产-消费模型)的所有操作，他是由主线程Thread Zero控制，同时它的执行上下文也是context zero，如图2-2所示：
图2-2

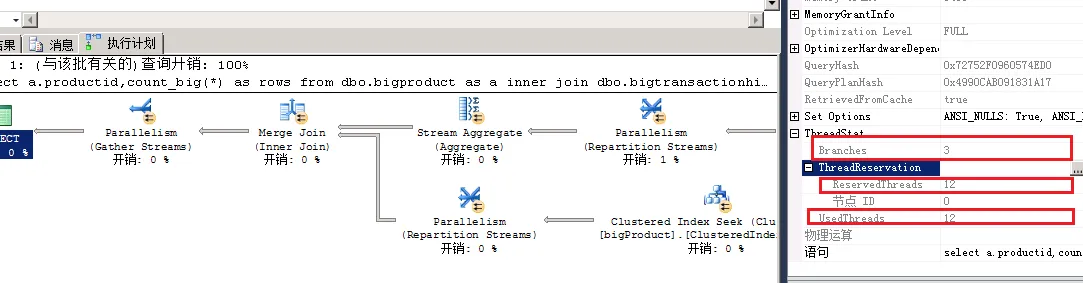

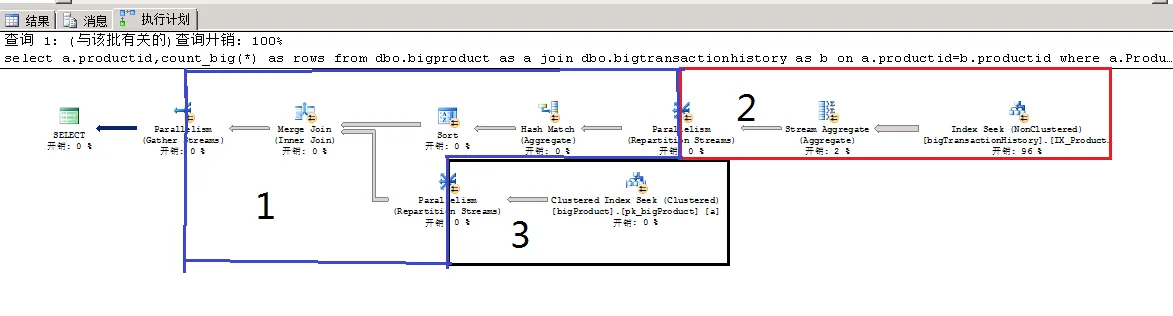

而并行区域，顾名思义就是root exchange所有靠右的部分，而并行部分又有可能有多个分支(Branches)，每个Branch都可以同时执行(分支有自己的tasks)，分支自身可以是并行，也可以是串行。但分支不会使用主线程thread zero。关于分支大家可以用如下语句自己看下相关执行计划属性(SQL Server 2012版本及之后版本可以显现) 如图2-3所示。
如图2-3-2，我的最大并行度设置为4，有三个branches，而这里我使用的线程数就是4*3=12，再加上一个主线程 thread zero 这个并行查询我所使用的线程总数为13个。
图2-3-1
图2-3-2

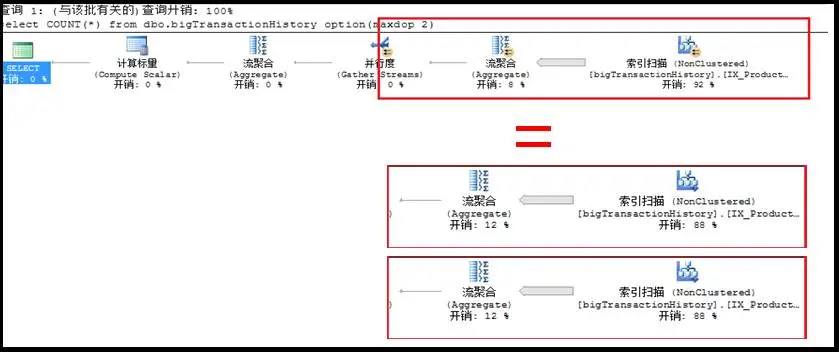

而并行和串行的区别联系，大家可以理解成下图2-4。
主线程在串行中实际就是他的执行线程：
图2-4
图2-4中，并行的表扫描后聚合，实际上是等于两个串行的表扫描聚合。这个提到并行表扫描table scan(range scan)就稍微展开下：在SQL Server 2005及以前版本中并行扫描实际上是”parallel page supplier”及每个线程扫描的单位是数据页，扫描多少有数据页中含有的数据行多少决定，而在SQL Server 2008及以后是”Range Enumerators” 每个线程扫描的数据实际上是由数据的区间分布决定的，至此也就有了我们在08及以后版本中经常看到的“access_methods_dataset_parent”闩锁等待，你可能会疑问怎么高版本还带来新问题，实际上在 ” parallel page supplier”中的问题也是不少的，比如在快照隔离级别下的数据页扫描确认问题等等，总得来说还是更高效了。

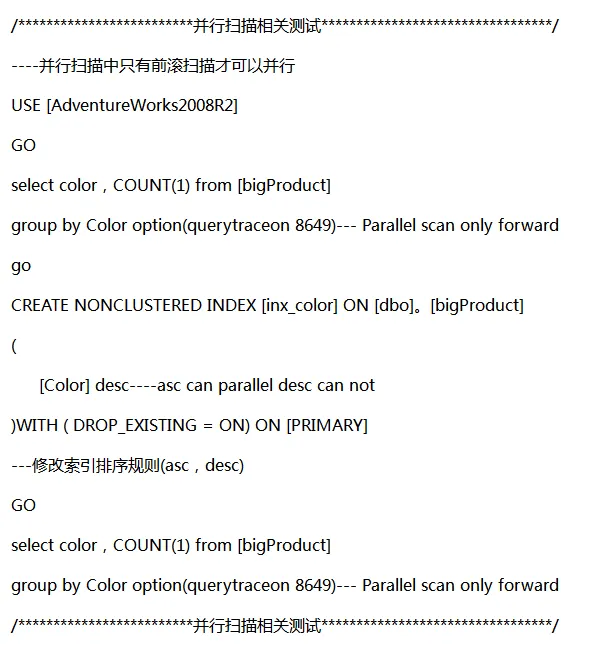

这里需要大家注意的是并行扫描只支持前滚扫描(forward)，不支持反向扫描(backward)感兴趣的朋友可以根据下面代码自行测试。

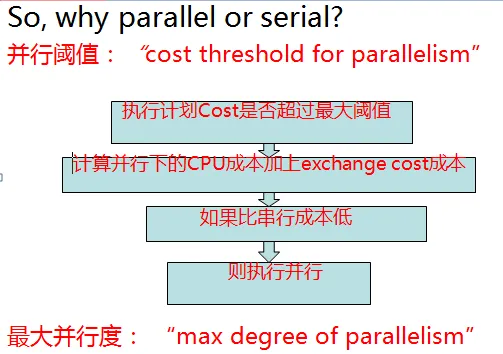

看到这里不少朋友可能有疑惑了，上文中又是串行，又是并行，又是多tasks，到底什么时候用串行，什么时候并行，用多少个tasks啊，实际上SQL Server实例级有两个设置:并行阈值”cost threshold for parallelism” 即当Subtree cost(前面提到的估计资源消耗)大于设定值时优化器才会触发并行优化，进而可能生成并行执行计划。二:最大并行度(max degree of parallelism)用于设置分支(branches)中到底可以多少个CPU同时工作。这里给大家画个简单的图，大家就一目了然了。如图2-5：
图2-5
至此，并行相关的基本概念已经介绍完毕，接下来让我们深入并行。

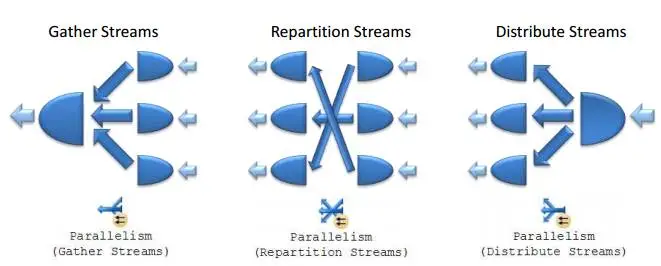

Exchanges，顾名思义，就是交换，在并行里指的是threads间的数据交换，这也是在只有并行执行的情况下才会有的操作符。具体到SQL Server中有三种exchanges 操作，分别为Gather Streams， Repartition Streams，以及Distribute Streams其对应起到的作用就是聚集，重定向，分发Threads间的数据，操作符如图3-1所示：
图3-1

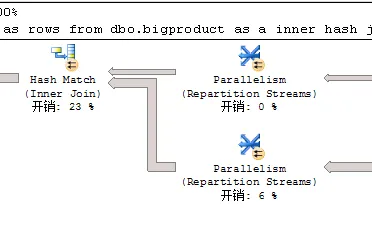

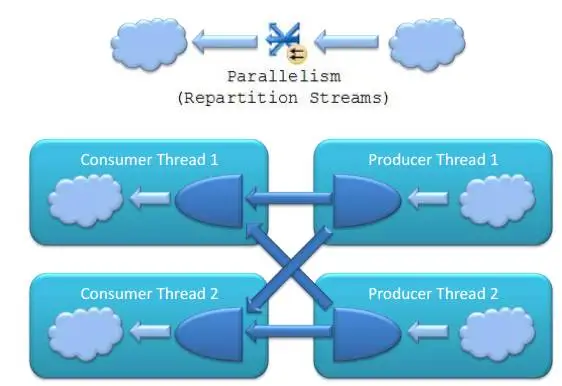

而实际上上述运算符每一个都是两个运算符的”合集”这里就是我们之前提到的生产者与消费者操作。操作符中右边为生产者，将生成的数据放入packets中，而左边为消费者，从packets中将数据取出。如图3-2所示：
图3-2-1
图3-2-2
这里解释下我们在SQL Server中常见的CXPACKET等待，不少同学都将这个等待看做并行中某些线程工作快，某些线程工作慢而产生的差异，这个对，但说法不专业，实际上根据生产者消费者模型来看分析是:
针对生产者：所有的 Buffer packets 都已经被填满，无法继续生产(填充)。
针对消费者：所有的Buffer packets都是空的，没有数据可以消费
在生产者与消费者的模型中，数据是通过一定规则由生产者流动到消费者那里，在SQL Server有如下5种规则：
Broadcast：广播，当数据量较小时将生产者的所有数据都广播到所有的消费者中。阿里的朋友在分布式中间件中小表广播应该有不少应用吧。
Hash：通过哈希函数将制定的数据一个或多个栏位哈希化(简单的如取模)，根据不同的值填充到不同的Buffer packets中供消费者使用。
Round Robin：顾名思义，将数据顺序逐条地添加到每个Buffer packets中。
Demand：之前的都是发送数据，而这个是消费者从生产者中拉数据，如某个消费者拉某个常量的数据，这个只在分区表中采用。
Range：顾名思义，根据数据中某些栏位的分布，分别填充到不同的Buffer packets中，这个一般在并行索引，统计信息重建时采用。

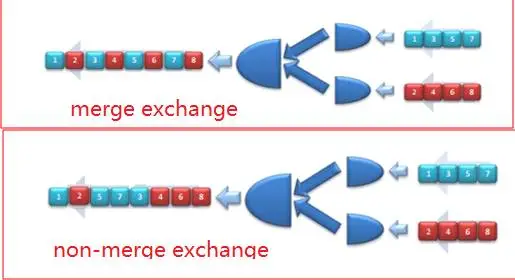

有了生产者和消费者的数据使用方式，你可能觉得还差点什么吧？没错，数据是否是有序的呢，SQL Server中exchange分别Merge Exchange 和Non-Merge Exchange，分别对应数据在exchage时是否要求有序，当然大家也都知道了有序的成本Merge Exchange明显高于无序。
如图3-3所示：
图3-3
3Parallel joins
最后我们来谈谈SQL Server中的并行Join。SQL Server中对于三种基本join: nested loop join ，merge join， hash Join都支持，我们分别说明下他们的优缺点，在今后的并行优化时，你可能用到。在这里我就不复述三类join链接的基本算法了，不懂的同学wikipedia下。
Parallel merge join 如图4-1：
将参与join的key(两个表)都进行hash化，然后同时进行匹配。
并行merge join几乎无优点，缺点倒是不少，首先是需要merge exchange，其次增加CPU本身对性能帮助实际不大(参考相应算法)，而且merge join还会增加并行死锁的几率。所以实际生产中我们还是应尽量避开merge join。
图4-1

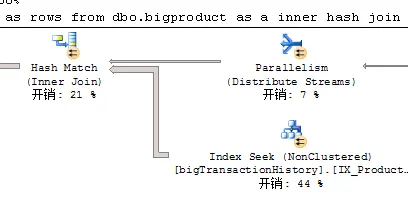

Parallel hash joinBuild阶段，如果数据量小，所有broadcast到所有threads中 如图4-2-1，否则就将join key 哈希化，进行匹配，如图4-2-2。
这里应注意parallel hash join是Non-merge exchanges，且随着CPU的增加，性能是线性扩展的(具体参考相应算法)，但在parallel hash join中应注意可能由于统计信息问题，复杂join导致的hash join在构建，探测阶段都有可能因为内存不足而溢出的现象，从而拖慢查询。关于溢出可以使用跟踪，扩展事件捕捉等。
图4-2-1
图4-2-2

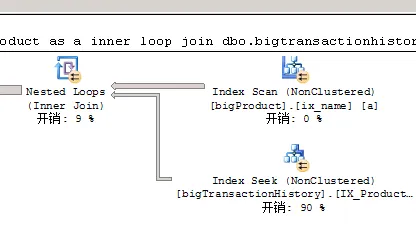

Parallel nested loop join外表多个threads同时运行(如扫描数据)，而内表则在每个thread上串行同时进行匹配。
Parallel nested loop join在实际生产中可能为我们解决许多一些棘手问题，比如他会减少并行计划中的exchange使用，使用更少的内存等等。但也应注意可能由于数据分布倾斜，nested loop预读等情形导致的性能提升有限，而消耗反而相比串行提高等问题。而且SQL Server的优化器本身是”不喜欢并行循环嵌套的”，有时我们需要特定的写法才能实现他。如图4-3：
图4-3

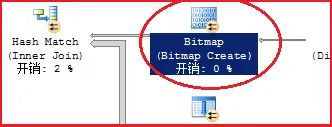

最后我们再提下Bitmap过滤吧，SQL Server是没有位图索引的，这个也颇为诟病，但实际SQL在执行时是有可能用到位图过滤的。
简单说下SQL Server位图过滤实现方式。（具体大家也可以wikipedia bloom filter）

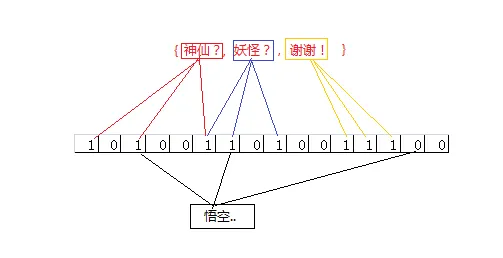

实现方式：通过构建一个长度X的位数组(bit array)(所有位为0)，将要匹配的集合通过哈希函数映射到位数组中的相应点中(相应位为1)，当判断一个值是否存在时找bit array中对应位是否为1就可以了。这个过程由SQL Server内部自己完成。 如图4-4-1，图4-4-2我将一个现有数组哈希化，然后在其中搜索 ”悟空”是否在数组中。
图4-4-1
图4-4-2
好了，SQL Server相关的并行知识就给大家介绍这么多吧，后面有时间给大家带来相关的实践应用。
作者介绍 高继伟
易车网高级DBA，数据架构师；
负责易车网整体数据平台架构，疑难问题解决，Data Platform MVP。
