1 概述
随着IT技术的快速发展，当前已经步入了智能化时代，其中的物联网技术将在未来占据越来越重要的地位。根据百度百科的定义，物联网（Internet of things，简称IOT ）即“万物相连的互联网”，是互联网基础上的延伸和扩展的网络，物联网将各种信息有机的结合起来，实现任何时间、任何地点，人、机、物的互联互通。物联网从技术上来说，很重要的核心是通讯协议，即如何按约定的通讯协议，把机、物和人与互联网相连接，进行信息通信，以实现对人、机和物的智能化识别、定位、跟踪、监控和管理的一种网络。
一般来说，常见的物联网通讯协议众多，如蓝牙、Zigbee、WiFi、ModBus、PROFINET、EtherCAT、蜂窝等。而在众多的物联网通讯协议中，Modbus是当前非常流行的一种通讯协议。它一种串行通信协议，是Modicon公司于1979年为使用可编程逻辑控制器（PLC）通信而制定的，可以说，它已经成为工业领域通信协议的业界标准。其优势如下：
- 免费无版税限制
- 容易部署
- 灵活限制少
2 ModBus协议概述
Modbus通讯协议使用请求-应答机制在主（Master）（客户端Client）和从(Slave)（服务器Server）之间交换信息。Client-Server原理是通信协议的模型，其中一个主设备控制多个从设备。这里需要注意的是：Modbus通讯协议当中的Master对应Client，而Slave对应Server。Modbus通讯协议的官网为www.modbus.org。目前官网组织已经建议将Master-Slave替换为Client-Server。从协议类型上可以分为：Modbus-RTU（ASCII）、Modbus-TCP和Modbus-Plus。本文主要介绍Modbus-RTU（ASCII）的通讯协议原理。标准的Modbus协议物理层接口有RS232、RS422、RS485和以太网接口。
通讯示意图如下：
一般来说，Modbus通信协议原理具备如下的特征：
- 一次只有一个主机（Master）连接到网络
- 只有主设备（Master）可以启动通信并向从设备(Slave)发送请求
- 主设备（Master）可以使用其特定地址单独寻址每个从设备(Slave)，也可以使用地址0(广播)同时寻址所有从设备(Slave)
- 从设备(Slave)只能向主设备（Master）发送回复
- 从设备(Slave)无法启动与主设备（Master）或其他从设备(Slave)的通信
Modbus协议可使用2种通信模式交换信息：
- 单播模式
- 广播模式

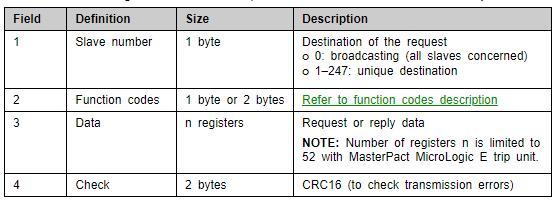

不管是请求报文还是答复报文，数据结构如下：
即报文（帧数据）由4部分构成：地址（Slave Number)+功能码(Function Codes)+数据(Data)+校验(Check) 。其中的地址代表从设备的ID地址，作为寻址的信息。功能码表示当前的请求执行具体什么操作，比如读还是写。数据代表需要通讯的业务数据，可以根据实际情况来确定。最后一个校验则是验证数据是否有误。其中的功能码说明如下：
比如功能码为03代表读取当前寄存器内一个或多个二进制值，而06代表将二进制值写入单一寄存器。为了模拟Modbus通讯协议过程，这里可以借助模拟软件：
- Modbus Poll（Master)
- Modbus Slave
具体的安装过程这里不再赘述。首先这里需要模拟一个物联网传感器设备，这里用Modbus Slave来定义，首先打开此软件，并定义一个ID为1的设备：
此功能码为03。另外，设置连接参数，示例界面如下：

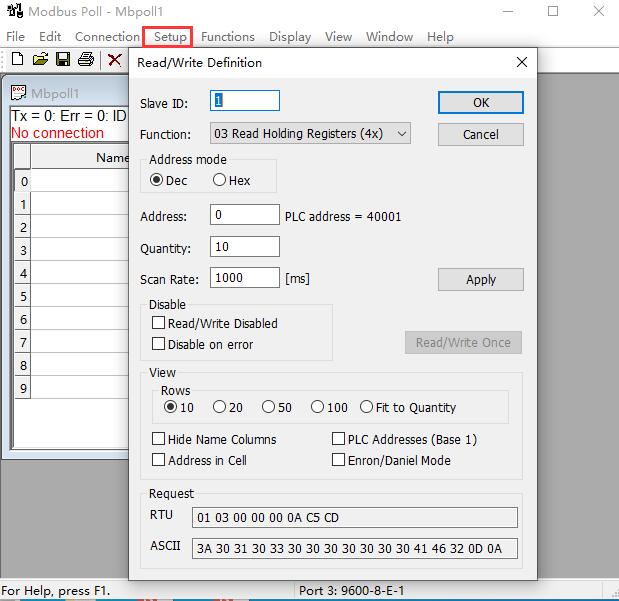

下面再用Modbus Poll软件来模拟主机，来获取从设备的数据。首先定义一个读写报文。
然后再定义一个连接信息：
注意：两个COM口要使用不同的名称。
成功建立通讯后，通信的报文格式如下：
Tx代表请求报文，而Rx代表答复报文。
3 ModBus Java实现
下面介绍一下如何用Java来实现一个Modbus TCP通信。这里Java框架采用Spring Boot，首先需要引入Modbus4j库。Maven依赖库的pom.xml定义如下：
<dependency> <groupId>com.infiniteautomation</groupId> <artifactId>modbus4j</artifactId> <version>3.0.3</version> </dependency> <dependency> <groupId>org.rxtx</groupId> <artifactId>rxtx</artifactId> <version>2.1.7</version> </dependency>
其中的modbus4j库可能在Maven中无法正常下载，可以手动下载后放于项目中，并添加到项目库中。如下图所示：
注意：首次实用串口时，需要进行安装，否则会报 no rxtxSerial in java.library.path的错误。
访问http://fizzed.com/oss/rxtx-for-java 下载对应操作系统的库文件，解压后安装如下指导进行拷贝后安装。
For a JDK installation: Copy RXTXcomm.jar ---> <JAVA_HOME>\jre\lib\ext Copy rxtxSerial.dll ---> <JAVA_HOME>\jre\binCopy rxtxParallel.dll ---> <JAVA_HOME>\jre\bin
另外，需要注意，这里还需要串口支持，这里可以用虚拟串口软件来解决。
下面给出Java核心代码片段。
publicstaticSerialPortopen(StringportName, IntegerbaudRate, IntegerdataBits, IntegerstopBits, Integerparity) { SerialPortresult=null; try { CommPortIdentifieridentifier=CommPortIdentifier.getPortIdentifier(portName); // 打开端口CommPortcommPort=identifier.open(portName, 2000); // 判断是不是串口if (commPortinstanceofSerialPort) { result= (SerialPort) commPort; // 设置串口的参数result.setSerialPortParams(baudRate, dataBits, stopBits, parity); log.info("打开串口{}成功", portName); }else{ log.info("{}不是串口", portName); } } catch (Exceptione) { log.error("打开串口{}错误", portName, e); } returnresult; }
首先需要启动Modbus RTU Slave程序，核心代码片段如下：
publicstaticvoidcreateRtuSlave(){ // 串口是COM3，波特率是9600SerialPortWrapperImplwrapper=newSerialPortWrapperImpl("COM3", 9600, SerialPort.DATABITS_8, SerialPort.STOPBITS_1, SerialPort.PARITY_NONE, 0, 0); ModbusFactorymodbusFactory=newModbusFactory(); 创建RTUSlavefinalModbusSlaveSetslave=modbusFactory.createRtuSlave(wrapper); // 寄存器里可以设置线圈状态、离散输入状态、保持寄存器和输入寄存器//从站设备ID是1BasicProcessImageprocessImage=newBasicProcessImage(1); processImage.setInvalidAddressValue(Short.MIN_VALUE); slave.addProcessImage(processImage); // 添加监听器，监听slave线圈状态和保持寄存器的写入processImage.addListener(newMyProcessImageListener()); //设置数据setCoil(processImage); setInput(processImage); setHoldingRegister(processImage); setInputRegister(processImage); // 开启线程启动newThread(() -> { try { slave.start(); } catch (ModbusInitExceptione) { e.printStackTrace(); } }).start(); }
而Modbus RTU Master程序，核心代码片段如下：
privatestaticvoidcreateRtuMaster() throwsException{ //串口是COM4，波特率是9600SerialPortWrapperImplwrapper=newSerialPortWrapperImpl("COM4", 9600, SerialPort.DATABITS_8, SerialPort.STOPBITS_1, SerialPort.PARITY_NONE, 0, 0); ModbusFactorymodbusFactory=newModbusFactory(); //RTU MasterModbusMastermaster=modbusFactory.createRtuMaster(wrapper); master.init(); // 从站设备ID是1intslaveId=1; // 读取保持寄存器readHoldingRegisters(master, slaveId, 0, 3); // 将地址为0的保持寄存器数据修改为0writeRegister(master, slaveId, 0, 0); // 再读取保持寄存器readHoldingRegisters(master, slaveId, 0, 3); }
启动后输出如下所示：
//Slave[Thread-1] INFOcn.wu.demo.modbus4j.util.SerialPortUtils-打开串口COM3成功保持寄存器地址=0，旧值=8，新值=0//Master ////////////////////////////////////////////////////////////////////// [main] INFOcn.wu.demo.modbus4j.util.SerialPortUtils-打开串口COM4成功读取保持寄存器=[8, 56, 0] 写保持寄存器成功读取保持寄存器=[0, 56, 0]
