华为三层交换机配置不同网段互通

简介: 一般情况下,三层交换机不直接连终端端,太浪费了,可以连一个交换机然后再连终端
+关注继续查看

写在前面


  • CSDN上看到这样一个问题,回答后所以顺便整理一下
  • 一般情况下,三层交换机不直接连终端,太浪费了,可以连一个交换机然后再连终端

傍晚时分,你坐在屋檐下,看着天慢慢地黑下去,心里寂寞而凄凉,感到自己的生命被剥夺了。当时我是个年轻人,但我害怕这样生活下去,衰老下去。在我看来,这是比死亡更可怕的事。--------王小波

*

案例

需求:实验室有一条接入网线,该网线直接连接PC,PC的IP设置为 192.168.100.xxx 后可以访问服务器机房的服务器(IP为192.168.100.1),但是想要实验室内的多台PC都能访问 192.168.100.1,请问交换机应该如何配置?

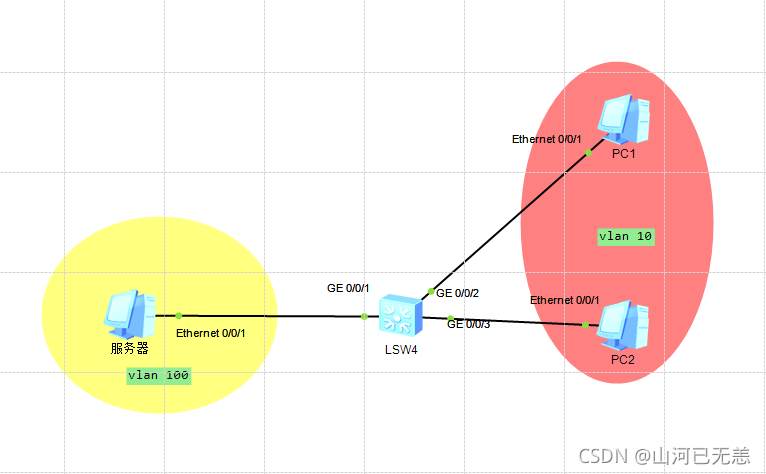

拓扑图

设计拓扑图

拓扑图。配置
在这里插入图片描述
配置三层交换机
配置终端IP
ping测试

配置

配置三层交换机

在三层交换机LSW上创建VLAN

Please press enter to start cmd line!
<Huawei>syst
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan batch 100 10
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]
Oct 16 2021 14:06:41-08:00 Huawei DS/4/DATASYNC_CFGCHANGE:OID 1.3.6.1.4.1.2011.5
.25.191.3.1 configurations have been changed. The current change number is 4, th
e change loop count is 0, and the maximum number of records is 4095.
[Huawei]quit
<Huawei>undo terminal debugging
Info: Current terminal debugging is off.
<Huawei>undo terminal monitor
Info: Current terminal monitor is off.
<Huawei>undo terminal logging
Info: Current terminal logging is off.
<Huawei>undo terminal trapping
Info: Current terminal trapping is off.

将接口加入到对应VLAN中

<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 100
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]port-group 2
[Huawei-port-group-2]group-member GigabitEthernet 0/0/2 GigabitEthernet 0/0/3
[Huawei-port-group-2]port link-type access
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-port-group-2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/3]port default vlan 10
[Huawei-port-group-2]quit

在三层交换机上给VLAN配置网关

[Huawei]interface Vlanif 100
[Huawei-Vlanif100]ip address 192.168.100.254 24
[Huawei-Vlanif100]quit
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 192.168.10.254 24
[Huawei-Vlanif10]quit
[Huawei]display ip routing-table | include /24
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: Public
         Destinations : 6        Routes : 6
Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface
   192.168.10.0/24  Direct  0    0           D   192.168.10.254  Vlanif10
  192.168.100.0/24  Direct  0    0           D   192.168.100.254 Vlanif100
[Huawei]

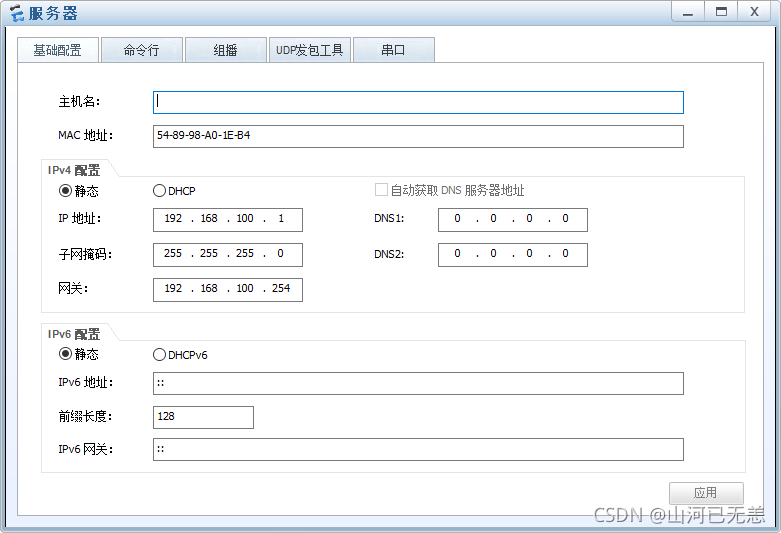

配置终端

在这里插入图片描述

服务器


PC>ipconfig
Link local IPv6 address...........: fe80::5689:98ff:fea0:1eb4
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.100.1
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.100.254
Physical address..................: 54-89-98-A0-1E-B4
DNS server........................:
PC>ping 192.168.10.2
Ping 192.168.10.2: 32 data bytes, Press Ctrl_C to break
From 192.168.10.2: bytes=32 seq=1 ttl=127 time=110 ms
From 192.168.10.2: bytes=32 seq=2 ttl=127 time=47 ms
From 192.168.10.2: bytes=32 seq=3 ttl=127 time=46 ms
--- 192.168.10.2 ping statistics ---
  3 packet(s) transmitted
  3 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 46/67/110 ms

PC1

Welcome to use PC Simulator!

PC>ipconfig
Link local IPv6 address...........: fe80::5689:98ff:fea7:1ca1
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.10.2
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.10.254
Physical address..................: 54-89-98-A7-1C-A1
DNS server........................:
PC>ping 192.168.100.1
Ping 192.168.100.1: 32 data bytes, Press Ctrl_C to break
From 192.168.100.1: bytes=32 seq=1 ttl=127 time=47 ms
From 192.168.100.1: bytes=32 seq=2 ttl=127 time=31 ms
--- 192.168.100.1 ping statistics ---
  2 packet(s) transmitted
  2 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/39/47 ms

PC2

PC>ipconfig
Link local IPv6 address...........: fe80::5689:98ff:fe84:2ce2
IPv6 address......................: :: / 128
IPv6 gateway......................: ::
IPv4 address......................: 192.168.10.3
Subnet mask.......................: 255.255.255.0
Gateway...........................: 192.168.10.254
Physical address..................: 54-89-98-84-2C-E2
DNS server........................:
PC>ping 192.168.100.1
Ping 192.168.100.1: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.100.1: bytes=32 seq=2 ttl=127 time=47 ms
From 192.168.100.1: bytes=32 seq=3 ttl=127 time=47 ms
From 192.168.100.1: bytes=32 seq=4 ttl=127 time=47 ms
--- 192.168.100.1 ping statistics ---
  4 packet(s) transmitted
  3 packet(s) received
  25.00% packet loss
  round-trip min/avg/max = 0/47/47 ms

一般的解决方案

综合组网

案例(更合理的使用三层交换机):交换机、三层交换、路由构建网络

需求:实验室有一条接入网线,该网线直接连接PC,PC的IP设置为 192.168.4.xxx 后可以访问服务器机房的服务器(IP为192.168.5.1),但是想要实验室内的多台PC都能访问 192.168.5.1,请问交换机应该如何配置?
综合组网
第一步:设计好网络拓扑结构;为了缓解三层交换机的压力,通常连接外部网路需要连接一个路由器。路由器的功能要比三成交换机强大。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-miywkSVO-1616539978055)(imgclip_4.png "imgclip_4.png")]
  • 第二步:在PC1、PC2 和 PC3 及PC4 中配置IP地址,子网掩码和网关;
PC1: IP地址:192.168.1.1/24 网关:192.168.1.254
PC2: IP地址:192.168.2.1/24 网关:192.168.2.254
PC3: IP地址:192.168.3.1/24 网关:192.168.3.254
PC4: IP地址:192.168.5.1/24 网关:192.168.5.254
  • 第三步:在二层交换机 (S3700) LSW1上创建VLAN;
<LSW1>system-view
[LSW1]vlan batch 2 to 3 #二层交换机上创建vlan
  • 第四步:将接口加入到交换机 (S3700) LSW1相应的vlan中;
[LSW1]interface Ethernet 0/0/2
[LSW1-Ethernet0/0/2]port link-type access
[LSW1-Ethernet0/0/2]port default vlan 2
[LSW1-Ethernet0/0/2]display vlan #查看结果
[LSW1]interface Ethernet 0/0/3
[LSW1-Ethernet0/0/3]port link-type access
[LSW1-Ethernet0/0/3]port default vlan 3
[LSW1-Ethernet0/0/3]display vlan #查看结果
  • 第五步:在二层交换机LSW1 (S3700) 和三层交换机LSW2(S5700) 上配置trunk(中继链路)
#在二层交换机LSW1 (S3700)的Ethernet 0/0/4接口配置trunk
[LSW1]interface Ethernet 0/0/4
[LSW1-Ethernet0/0/4]port link-type trunk
[LSW1-Ethernet0/0/4]port trunk allow-pass vlan all
[LSW1-Ethernet0/0/4]quit
[LSW1]display current-configuration
#在三层交换机LSW2(S5700)的Ethernet 0/0/4接口配置trunk
[LSW2]interface GigabitEthernet 0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type trunk
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[LSW2-GigabitEthernet0/0/1]quit
[LSW2]display current-configuration
  • 第六步:在三层交换机LSW2(S5700)上创建vlan,并将接口GE 0/0/2加入到vlan 4中
<LSW2>system-view
[LSW2]vlan batch 2 to 4 #三层交换机上创建vlan
[LSW2]interface GigabitEthernet 0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type access
[LSW2-GigabitEthernet0/0/2]port default vlan 4
[LSW2-GigabitEthernet0/0/2]display vlan #查看结果
  • 第七步:在三层交换机 LSW2(S5700) 的虚接口上配置IP
#在vlan 1上配置IP地址
[LSW2]interface Vlanif 1
[LSW2-Vlanif1]ip address 192.168.1.254 24
[LSW2-Vlanif1]quit
#在vlan 2上配置IP地址
[LSW2]interface Vlanif 2
[LSW2-Vlanif2]ip address 192.168.2.254 24
[LSW2-Vlanif2]quit
#在vlan 3上配置IP地址
[LSW2]interface Vlanif 3
[LSW2-Vlanif3]ip address 192.168.3.254 24
[LSW2-Vlanif3]quit
#在vlan 4上配置IP地址
[LSW2]interface Vlanif 4
[LSW2-Vlanif4]ip address 192.168.4.1 24
[LSW2-Vlanif4]quit
[LSW2]display ip routing-table | include /24 #查看虚接口配置信息
  • 第八步:在路由器AR1(AR2220) 上给接口配置IP地址
<AR1>system-view
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 192.168.4.2 24
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 192.168.5.254 24 #在路由器上给5.0网段配置网关
[AR1]display ip routing-table | include /24 #查看接口IP地址配置信息
  • 第九步:在三层交换机LSW2(S5700)上配置静态路由
<LSW2>system-view
[LSW2]ip route-static 192.168.5.0 24 192.168.4.2 #目标网段,子网掩码,下一跳地址
[LSW2]display ip routing-table | include /24
  • 第十步:在路由器AR1(AR2220) 上配置静态路由
<AR1>system-view
[AR1]ip route-static 192.168.1.0 24 192.168.4.1 #目标网段,子网掩码,下一跳地址
[AR1]ip route-static 192.168.2.0 24 192.168.4.1
[AR1]ip route-static 192.168.3.0 24 192.168.4.1
[AR1]display ip routing-table | include /24
  • 第十一步:测试,保持全网互通
