基于Docker部署 Tomcat集群、 Nginx负载均衡

2021-09-08 375
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
简介： 当作一百世一样。这里的道理很明白:我思故我在,既然我存在,就不能装作不存在。无论如何,我要为自己负起责任。——王小波《三十而立》

写在前面

  • 看完Dokcer相关的书籍，正好有个项目要这样搞，所以自己练习一下。
  • 博文主要介绍了 Tomcat 集群+ Ngixn 负载的Docker环境部署。
  • 两种实现方式，一种是通过宿主机桥接方式，一种是通过 内部网络Docker network 的方式
  • Demo相关镜像以上传DockerHub:
docker pull liruilong/nginx_log
docker pull liruilong/tomcat8

当作一百世一样。这里的道理很明白:我思故我在,既然我存在,就不能装作不存在。无论如何,我要为自己负起责任。——王小波《三十而立》

结构图：


这里仅作为一种学习，一般这种负载的话，Nginx是放到主机侧的， JavaWeb(Tomcat) 应用放到容器里。

  • 效果


新建文件夹。

 D=uag;mkdir $D;cd $D;mkdir uag_nginx uag_tomcat8;
 ls
 uag_nginx  uag_tomcat8

一，Ngixn 镜像制作

cd uag_nginx/
# 用于存放配置文件
mkdir nginx
vim Dockerfile

Dockerfile 文件内容

FROM nginx
LABEL maintainer="uag"
ENV REFRESHED_AT 2021-08-27

EXPOSE 8099

构建nginx配置文件内容

这个的配置文件，在容器运行的时候通过 -v 参数与 容器内部共享。方便后期参数更改

cd ./nginx
vim nginx.conf

nginx.conf 配置文件内容

user  nginx;
worker_processes  auto;

error_log  /var/log/nginx/error.log notice;
pid        /var/run/nginx.pid;
daemon off;

events {
    worker_connections  1024;
}


http {
    include       /etc/nginx/mime.types;
    default_type  application/octet-stream;

    log_format  main  '$upstream_addr - $remote_addr - $remote_user [$time_local] "$request" '
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

    access_log  /var/log/nginx/access.log  main;

    sendfile        on;
    #tcp_nopush     on;

    keepalive_timeout  65;

    #gzip  on;

    include /etc/nginx/conf.d/*.conf;

    server {
        listen          8099;
        server_name     localhost;

        root            /var/www/html/;
        index           index.html index.htm;

        access_log      /var/log/nginx/default_access.log main;
        error_log       /var/log/nginx/default_error.log;


        location / {
                proxy_pass http://backend;
        }

        location ~ .* {
                        proxy_pass http://backend;
                        proxy_set_header Host $http_host;
                        proxy_set_header X-Real-IP $remote_addr;
                        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
                }



}
    # 这里配置负载
    upstream backend {
    server 172.23.231.190:8069;
    server 172.23.231.190:8079;
    server 172.23.231.190:8089;
}
}

配置负载:172.23.231.190为宿主机IP,8069,8079,8089为对应的Java Web 暴露的应用端口。

 # 这里配置负载
    upstream backend {
    server 172.23.231.190:8069;
    server 172.23.231.190:8079;
    server 172.23.231.190:8089;
}

构建Nginx镜像

docker build -t uag/uag_nginx .

二，java Web(Tomcat)应用镜像构建

cd uag_tomcat8/

vim Dockerfile

Dockerfile 文件内容

FROM dordoka/tomcat
MAINTAINER LIRUILONG

COPY UAWeb.war   /opt/tomcat/webapps/UAWeb.war

EXPOSE 8080

ENTRYPOINT [ "/opt/tomcat/bin/catalina.sh", "run" ]

上传对应的War包

 ls
Dockerfile  UAWeb.war

构建镜像

 docker build -t uag/uag_tomcat .

三，运行容器

Nginx镜像

docker run -d -p 8099:8099 --name uag_nginx  -v $PWD/nginx/nginx.conf:/etc/nginx/nginx.conf   uag/uag_nginx nginx

java Web(Tomcat)镜像

 docker run -it -d -p 8089:8080 --name uag_app_1  uag/uag_tomcat
 docker run -it -d -p 8079:8080 --name uag_app_2  uag/uag_tomcat
 docker run -it -d -p 8069:8080 --name uag_app_3  uag/uag_tomcat

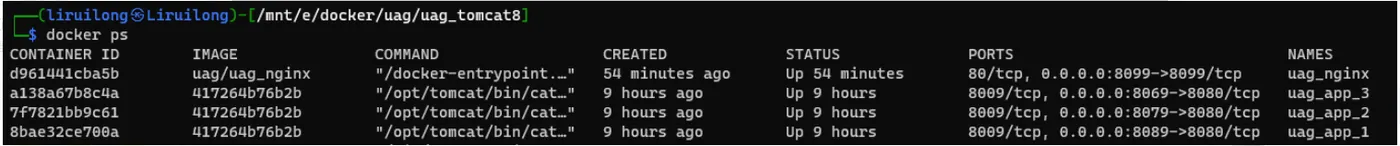

查看运行的容器

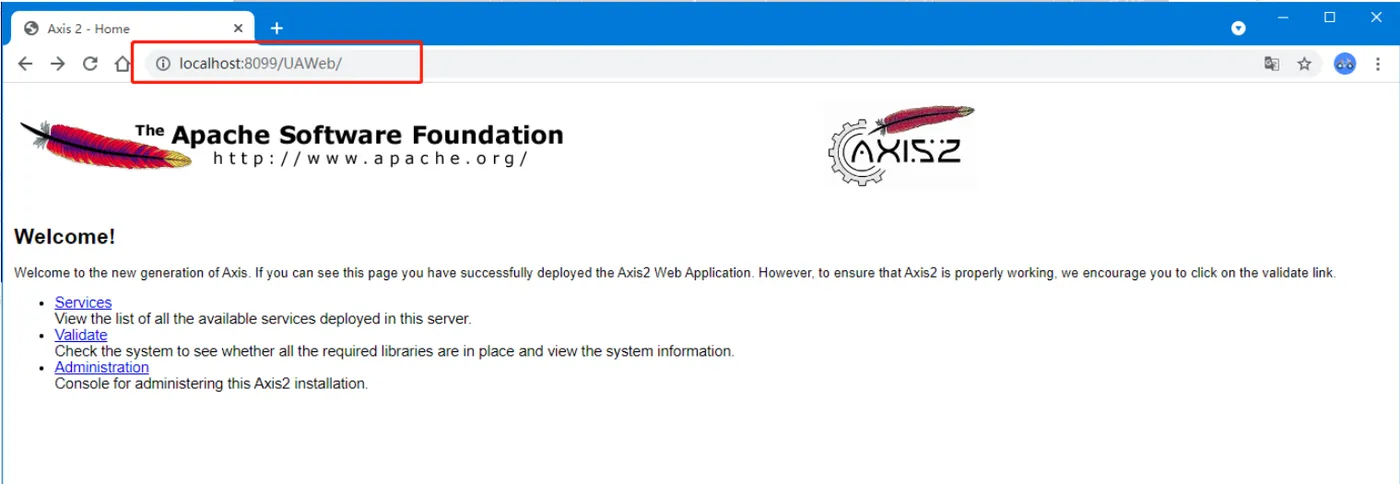

  • 浏览器访问

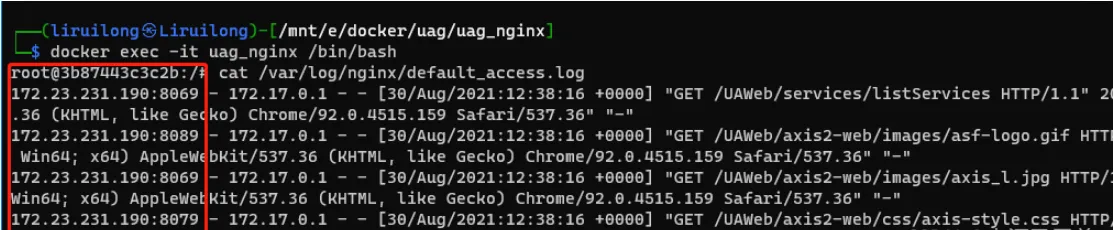

查看负载方式:新进程的方式

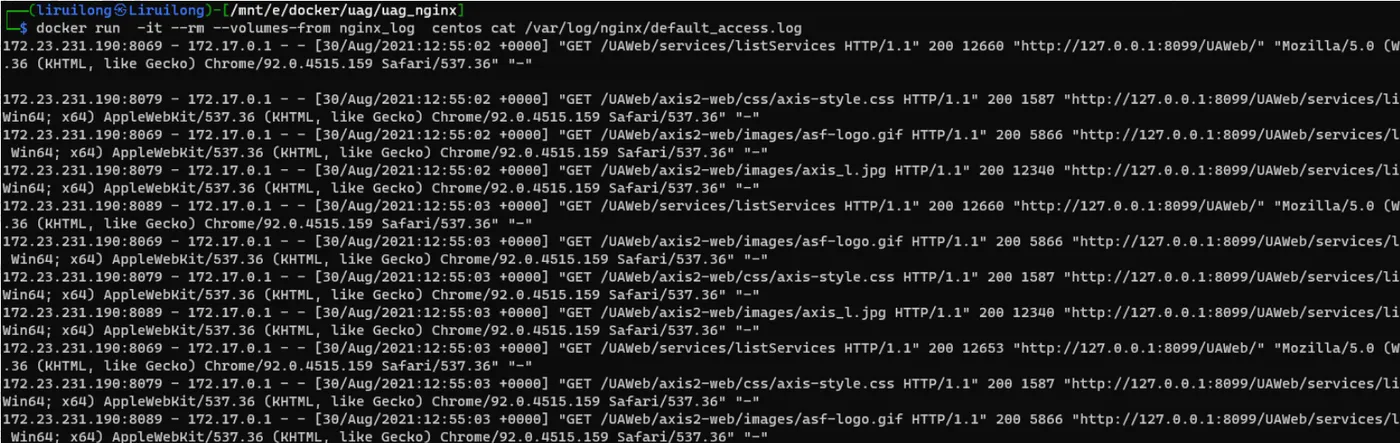

查看负载方式:--volumes-from 方式

Dockerfile文件

FROM nginx
LABEL maintainer="uag"
ENV REFRESHED_AT 2021-08-27


VOLUME  /var/log/nginx/
EXPOSE 80

┌──(liruilong㉿Liruilong)-[/mnt/e/docker/uag/uag_nginx]
└─$ docker run  -it --rm --volumes-from nginx_log  centos cat /var/log/nginx/default_access.log
172.23.231.190:8069 - 172.17.0.1 - - [30/Aug/2021:12:55:02 +0000] "GET /UAWeb/services/listServices HTTP/1.1" 200 12660 "http://127.0.0.1:8099/UAWeb/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"

172.23.231.190:8079 - 172.17.0.1 - - [30/Aug/2021:12:55:02 +0000] "GET /UAWeb/axis2-web/css/axis-style.css HTTP/1.1" 200 1587 "http://127.0.0.1:8099/UAWeb/services/listServices" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.23.231.190:8069 - 172.17.0.1 - - [30/Aug/2021:12:55:02 +0000] "GET /UAWeb/axis2-web/images/asf-logo.gif HTTP/1.1" 200 5866 "http://127.0.0.1:8099/UAWeb/services/listServices" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.23.231.190:8079 - 172.17.0.1 - - [30/Aug/2021:12:55:02 +0000] "GET /UAWeb/axis2-web/images/axis_l.jpg HTTP/1.1" 200 12340 "http://127.0.0.1:8099/UAWeb/services/listServices" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.23.231.190:8089 - 172.17.0.1 - - [30/Aug/2021:12:55:03 +0000] "GET /UAWeb/services/listServices HTTP/1.1" 200 12660 "http://127.0.0.1:8099/UAWeb/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.23.231.190:8069 - 172.17.0.1 - - [30/Aug/2021:12:55:03 +0000] "GET /UAWeb/axis2-web/images/asf-logo.gif HTTP/1.1" 200 5866 "http://127.0.0.1:8099/UAWeb/services/listServices" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92

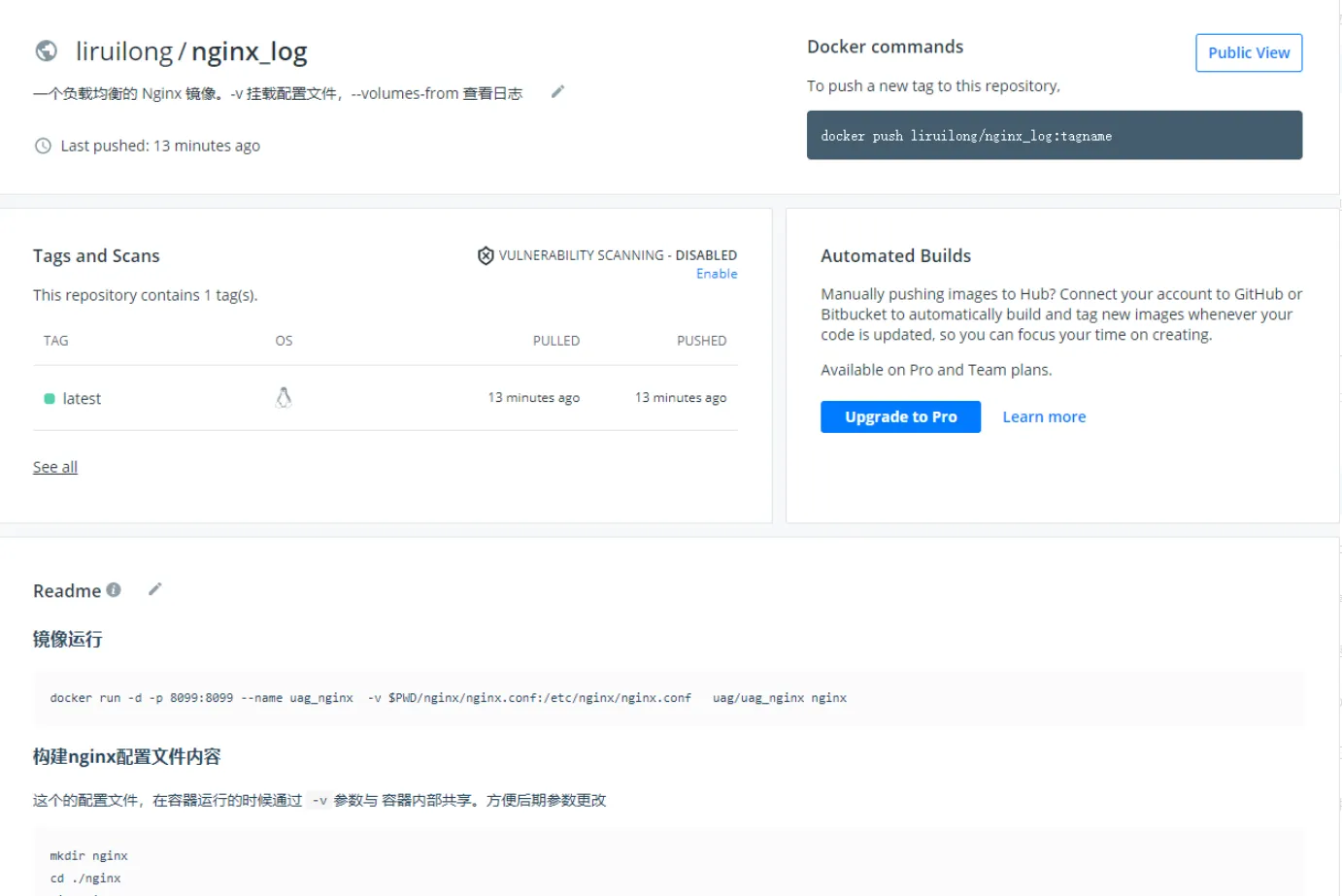

四，构建好镜像上传仓库：


嗯，需要注册一个Docker Hub账号，然后登录，需要镜像前面加 账户名/

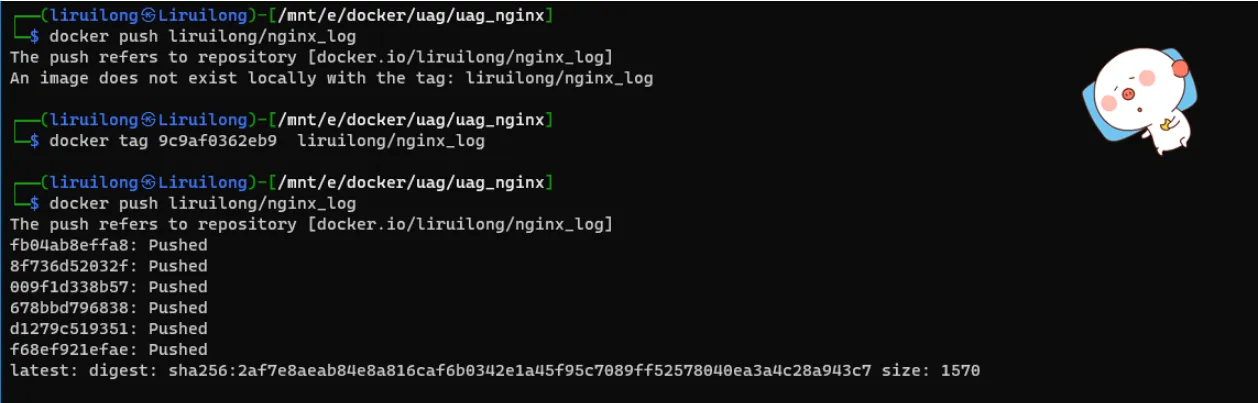

┌──(liruilong㉿Liruilong)-[/mnt/e/docker/uag/uag_nginx]
└─$ docker push liruilong/nginx_log
The push refers to repository [docker.io/liruilong/nginx_log]
An image does not exist locally with the tag: liruilong/nginx_log

┌──(liruilong㉿Liruilong)-[/mnt/e/docker/uag/uag_nginx]
└─$ docker tag 9c9af0362eb9  liruilong/nginx_log

┌──(liruilong㉿Liruilong)-[/mnt/e/docker/uag/uag_nginx]
└─$ docker push liruilong/nginx_log
The push refers to repository [docker.io/liruilong/nginx_log]
fb04ab8effa8: Pushed
8f736d52032f: Pushed
009f1d338b57: Pushed
678bbd796838: Pushed
d1279c519351: Pushed
f68ef921efae: Pushed
latest: digest: sha256:2af7e8aeab84e8a816caf6b0342e1a45f95c7089ff52578040ea3a4c28a943c7 size: 1570

┌──(liruilong㉿Liruilong)-[/mnt/e/docker/uag/uag_nginx]
└─$  docker pull liruilong/nginx_log  # 拉去镜像


五，扩展

上面的部署方式，在宿主机一样可以通过端口访问到应用。考虑安全问题，我希望不能通过宿主机访问到应用，要求只能通过 Nginx 反向代理到上游应用服务器，即tomcat的容器端口不映射给宿主机。那这个这么处理。

我们先来分析一下之前的，之前我们是通过桥接模式进行网络互通，即Ngixn每次负载的时候都要通过宿主机访问Tomcat应用服务器，现在我们要直接通过Nginx到Tomcat。这里我们要用到docker 1.9 的新特性 network ，对于1.9 之前，我们可以使用 link来实现容器之间的网络互通。

network 方式隔离业务容器

需要我们改一下Nginx的配置文件


    upstream backend {
    server uag_app_3:8080;
    server uag_app_2:8080;
    server uag_app_1:8080;
    }

解释一下这里的写法：使用 network 之后，由于这四个容器是在同一个网络内部启动的，即位于相同的网段,彼此可以ping通,同时Docker将会感知到所有在这个网络下运行的容器,并且通过/etc/hosts文件将这些容器的地址保存到本地DNS中（这个映射可能看不到，但是实际可以ping通的）。我们就直接可以在容器中使用过。可以直接通过 容器名 或者 容器名.网络名 (uag_app_3,uag_app_3.uag_net) 通过 DNS 解析获取到 IP。

这样，我们在配置Nginx负载的时候，就直接可以通过 容器名：端口 的方式进行负载，这样的我们即隔离业务容器，同时，不需要维护 IP和端口，这个DNS注册是自动的,如果任何一个容器重启了,那么它们的IP地址信息则会自动在/etc/hosts文件中更新。也就是说,对底层容器的修改并不会对我们的应用程序正常工作产生影响。

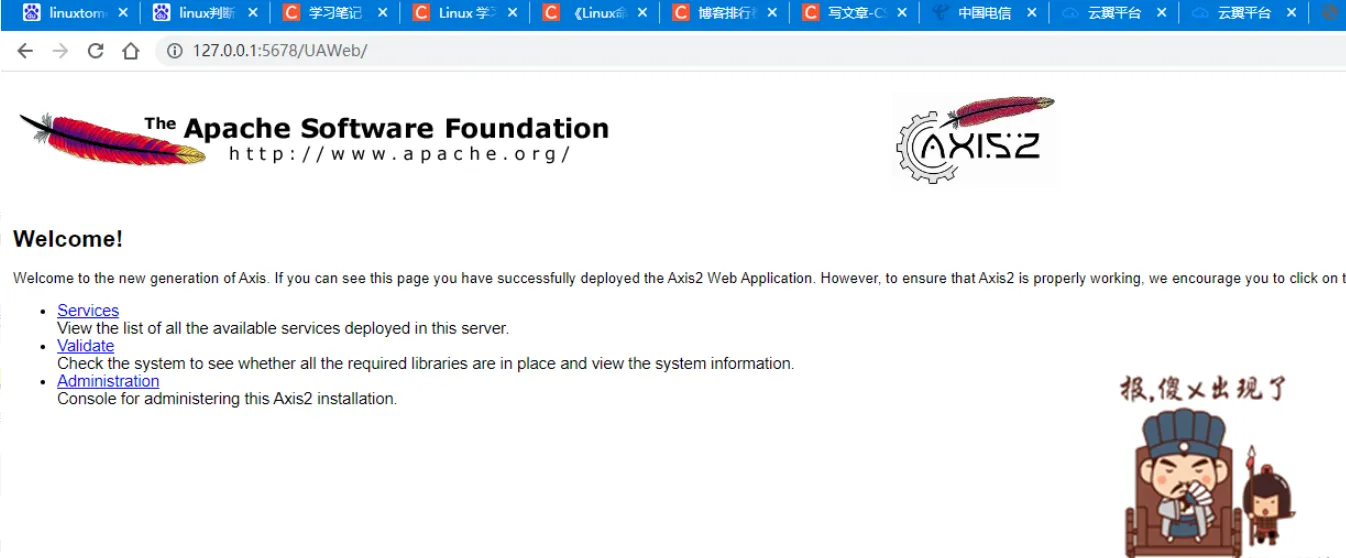

看下结果：

这里我们写了一个小脚本，用来演示：

#/bin/bash

# 删除启动容器
docker  rm -f uag_nginx  uag_app_2 uag_app_1 uag_app_3


#定义局域网络名字
N=NetWorkUag

if docker network ls | grep $N
then
  echo "网络已存在"
else
  docker network create $N
fi
docker run -it -d  --net $N --name uag_app_1 -h uag_app_1 uag/uag_tomcat
docker run -it -d  --net $N --name uag_app_2 -h uag_app_2 uag/uag_tomcat
docker run -it -d  --net $N --name uag_app_3 -h uag_app_2 uag/uag_tomcat
docker run -d -p 5678:8099 --name uag_nginx --net $N  -v $PWD/nginx/nginx.conf:/etc/nginx/nginx.conf    nginx_log nginx
docker ps
负载情况

┌──(liruilong㉿Liruilong)-[/mnt/e/docker/uag/uag_tomcat8]
└─$ docker exec -it  uag_nginx /bin/bash
root@0584832ed231:/# cat /var/log/nginx/default_access.log
172.20.0.4:8080 - 172.20.0.1 - - [02/Sep/2021:13:25:19 +0000] "GET /UAWeb/ HTTP/1.1" 200 3496 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.20.0.3:8080 - 172.20.0.1 - - [02/Sep/2021:13:25:36 +0000] "GET /UAWeb/ HTTP/1.1" 499 0 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.20.0.4:8080 - 172.20.0.1 - - [02/Sep/2021:13:25:36 +0000] "GET /UAWeb/ HTTP/1.1" 200 3496 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.20.0.3:8080 - 172.20.0.1 - - [02/Sep/2021:13:25:37 +0000] "GET /UAWeb/ HTTP/1.1" 200 3496 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.20.0.2:8080 - 172.20.0.1 - - [02/Sep/2021:13:25:38 +0000] "GET /UAWeb/ HTTP/1.1" 200 3496 "-" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
172.20.0.4:8080 - 172.20.0.1 - - [02/Sep/2021:13:25:40 +0000] "GET /UAWeb/services/listServices HTTP/1.1" 200 12653 "http://127.0.0.1:5678/UAWeb/" "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/92.0.4515.159 Safari/537.36" "-"
root@0584832ed231:/#
