浅谈可观测架构模式

本文涉及的产品
可观测可视化 Grafana 版,10个用户账号 1个月
云拨测,每月3000次拨测额度
简介: 可观测性( Observability )主要是指了解程序内部运行情况的能力。关于可观测性的架构设计主要涉及三个部分:日志(logging)、度量(Metrics)和追踪(Tracing)。本文将从这三个方面阐述可观测性架构的设计。

可观测性( Observability )主要是指了解程序内部运行情况的能力。我们不希望应用发布上线后,对应用的内部一无所知。对于我们来说,整个应用就是一个黑盒子。即便应用出现错误或者发生崩溃,我们也可以得到崩溃前的所有相关数据,这也是飞机黑匣子( Flight Recorder )设计的出发点,如 图1 所示。

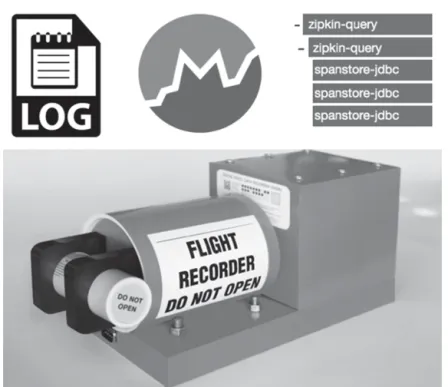

图1 飞行记录仪之日志、度量和追踪


目前,关于可观测性的架构设计主要涉及三个部分:日志(logging)、度量(Metrics)和追踪(Tracing)。下面就从这三个方面详细阐述可观测性架构的设计。


日志


要想了解系统的运行情况,最简单的方法就是查看日志。为此,我们创造了非常多的日志框架、工具和系统,如日志文件打印、日志文件采集工具、日志分析系统等。但是,在实际运维中,我们不能将所有信息事无巨细地全部记录下来,这样做反而没有意义。我们需要为日志设置不同的级别,如 debug、error、info 等,在开发、测试、生产等不同环境下开启不同的日志级别,并保证在系统运行时能够实时调控这些日志级别。


通常,我们不用考虑日志处理的问题,毕竟日志处理技术经过长时间的发展,目前已经非常成熟,几乎所有的编程语言都有对应的日志框架。目前,云厂商基本上都会提供日志服务,对接非常简单,或者自行安装成熟的日志处理系统,如 ElasticStack 等。


度量



度量不仅包括 CPU 负载、内存使用量等技术指标的度量,还包括非常多的业务度量( Business Metrics ),如每分钟的交易额、每分钟会员登录数等。对于这些业务度量参数,我们在做架构设计的时候,需要以参考指标的方式全部罗列出来,以便于观测上线后的数据,并做出相应的业务决策。


这里可能会有读者产生疑问,我们已经使用日志记录了相关的数据,数据库中也保存了最终的数据,为什么还要增加对数据的记录?为了解答这个问题,我们首先看一下如下区别。


第一,日志记录的是发生在某个时间点的事情,其中包含非常多的细节,可以说是事无巨细的。

第二,数据库记录的是当前数据的最新快照,我们通常不会关注中间的过程,如电商网站的商品价格可能经过多次调整,但数据库通常只会记录商品的最新价格。

第三,度量统计的是一个窗口期的聚合数据,可以是平均值,也可以是累计值。如果是 CPU 负载,就统计一段时间的平均值;如果是 1 分钟内交易的订单数,就需要统计累计值。还有一类比较特殊,就是那些没有时间区间的情况,如计数器等,在应用启动后的整个运行期间,它的值会不停地累加,在应用重启后它会被重新计算。


虽然日志可以计算出一些数据,如订单数、订单金额等,但这里需要考虑数据分析的成本和实时性,以更好地实现计算资源、存储节约和快速查询等。而度量统计的是窗口期的数据,所以不需要再次计算,从而节约了计算资源;同时也不需要保存窗口期中每一条具体的数据,因此可以节约存储资源;从用户角度来说,由于数据经过了窗口期的预处理,因此查询响应的速度也会更快。


总体来说,度量部分处理的是可观测性数据中的垂直场景。当我们更关注某一窗口期的聚合数据,同时关注点主要聚焦于数据的趋势和对比时,度量刚好能够满足这类需求。


典型的度量指标主要由以下 5 个部分组成:

1)名称:因为度量指标的名称要表达其代表的意思,所以最好采用命名空间级联的方式,可以使用类似域名的“ . ”分隔,或者使用 Prometheus 中采用的“ _”分隔。

2)时间点:采集度量的时间点,通常由度量框架自动设置。

3)数字值:度量值只能为数字值,不能为字符串等其他值。

4)类型:典型的类型分别为计数器、直方图、平均比率、计时器、计量表等。

5)标签:主要包括一些元信息,如来源服务器标识、应用名称、分组信息、运行环境等。标签是为了方便后续的度量查询和再聚合处理。


当以上信息保存到 Prometheus 等度量系统后,我们可以根据上述结构进行查询。PromQL 是 Prometheus 提供的度量查询语言。


最后为大家介绍基于度量系统的一些预警规则。预警规则非常丰富,下面列举几条以方便大家参考:


1)阈值预警:当某一度量指标的值低于或高于某一预设值时,就会触发警报。例如,CPU 的负载、业务上的度量值跌至零,这些都会触发预警。

2)同期数据对比:在某些场景下,通过绝对值判断是不能发现系统问题的,比如,一个电商网站每天不同时段的交易额是有差别的,所以比对每周同一天同一时段的数据来判断问题会更加精确。

3)趋势预警:主要是针对计数器类型设置的预警,如果度量数值出现激增或骤降,或者游离在正常的曲线趋势之外,就需要引起我们的注意。


回到实际的应用开发,大多数云厂商也提供了度量集成化服务,如阿里云的Prometheus 服务。在程序中,我们基本上只需要直接对接即可,诸如度量指标的采集、存储、监控、告警、图表展现等数据监控服务。


追踪


微服务架构后基本上是分布式的架构设计。一个简单的 HTTP 请求可能涉及 5 个以上应用,一旦出现问题,就会很难快速定位。例如,用户反馈会员登录非常慢,基本要花费 5 秒以上的时间,这种情况该如何定位问题所在?定位问题涉及登录的 Web应用、账号验证服务、会员信息服务、登录的安全监控系统,还涉及 Redis、数据库等。如果没有一个高效的追踪系统,排查定位问题的复杂度可想而知。


首先,让我们看一下追踪系统的基本元素。


1.  traceIdtraceId 用来标识一个追踪链,如一个 64 位或 128 位长度的字符串。不同追踪链的 traceId 不同。但在某一个追踪链中,traceId 始终保持不变。traceId 通常在请求的入口处生成。如对于 HTTP 请求,traceId 基本上在网关层生成,也可以延后到具体的 Web 应用中生成。在产品环境中,并不是所有的请求都要启动追踪。我们只会采样部分请求,如只会追踪 2% 的请求,这样做主要是考虑到追踪对整个系统会造成额外的开销。当然,在测试环境中,为便于排查问题,建议所有请求都开启追踪。


2.  spanIdspanId 用于在一个追踪链中记录一个跨时间段的操作。例如,我们访问数据库或者进行 RPC 调用的过程,就对应于一个 spanId。在一个区间(span)中,ID 的作用是便于识别。ID 通常是一个 64 位的 long 型数值,名称的作用是便于用户了解是什么操作,起始时间和结束时间的作用是便于了解操作时长。另外,区间还可以包含其他元信息。总的来说,一个追踪链是由多个区间组成的。区间提供具体的操作信息。区间的生成会涉及应用中的代码,我们称之为区间的埋点。


3.  parentId在追踪链中,我们可能需要对一些区间进行分组,如将某一应用内部的多个区间归在一起,这样就可以了解该应用在整个调用链中消耗的时间。其解决方案是为区间添加parentId,将不同类别的区间归在一起。通常,我们在进入一个应用时会进行 parentId 的设置。例如,进入会员登录应用时会设置一个 parentId,在进入账号验证服务时会设置一个 parentId ,这样我们就能根据不同的应用对区间进行归类。在同一个应用内部,我们还可以基于应用的 parentId 设置子 parentId。如果想要归类数据库相关的操作,则将操作全部列在数据库的 parentId 下。


追踪链可以将整个请求在不同应用和系统中的操作信息串联起来。我们只要输入traceId ,就可以在追踪系统中了解整个调用链的详细信息。那么,在不同的应用和系统中,路径和区间信息又是如何采集的呢?Zipkin 是一款知名的路径跟踪产品,其中 Brave SDK 可以实现路径和区间信息的采集。Brave SDK 负责创建路径和区间,同时将这些信息异步上报给 Zipkin,完成追踪链的数据采集工作。由于路径和区间信息的采集是通过远程调用实现的,因此这个采集过程一定要是异步实现的,只有这样,才能确保不会影响到正常的业务操作。最典型的采集方法就是对接 gRPC、Kafka 和 RSocket 等异步协议或系统,以确保数据的采集全部是异步的。


事件流订阅


日志记录、度量和路径追踪是实现可观测性架构模式的三大保证。但是在一些场景中,还存在其他非常精巧的设计,如 Java 飞行记录器(Java Flight Recorder,JFR)。与前三者不太一样的是,这是一种基于事件流(Event  Stream)的推送设计。我们可以在应用中定义各种 JFR 事件,并在业务流程中触发这些事件。与日志记录不太一样的是,JFR 事件可能并不需要像 CPU 负荷那样被持久化记录下来并保存到日志文件中,而是在用户对这些事件感兴趣时才通过订阅来开启这些事件的采集,我们暂且称之为事件流订阅。与日志分析相比,这种方式更灵活,随时开启、随时分析、随时退出,而且完全是实时的。


基于 JFR 开启实时事件流订阅的好处是,我们不需要关心额外的开销对系统性能的影响,因为 JFR 的设计对系统额外开销的影响已经降到了非常低,只有不到 1%,比日志对系统的影响还要小。这就意味着在生产环境中,我们可以随时快速开启事件流监控。


在 Java14 中,JFR 有了进一步的提升和改进,包括性能优化、自定义事件 API 和流式订阅等,这些都使得 JFR 的使用变得更加容易。在最新的 JDK15 中,JFR 的事件类型数量高达157个,如 CPU 负载(jdk.CPULoad)、Thread 启动(jdk.ThreadStart)、文件读取(jdk. FileRead)、Socket 读取(jdk.SocketRead)等。这些都有事件记录,对监控的帮助也非常大。但 JFR 只针对 Java 平台,如果某个项目是基于 Java 的,那么 JFR 就可以很好地提升系统的可观测性。最新的 JUnit5.7 版本也已经默认支持 JFR 的特性。
