RVB2601 板子整体干净利落，不过有些地方还可以做的更好，纯属个人观点。
- 板子丝印没有板卡名称、硬件版本号等重要信息
- 随板没有给出板子的基本配置信息文件
- 引脚编号和功能说明
- 外设类型和功能
- 使用的芯片及其型号
- Flash 和 RAM 大小
- 支持的外设资源
- 喇叭磁铁紧贴着 OLED 的排线
这样是否会产生电磁干扰？？？（硬件不太懂） - 板子上的一堆跳线帽让人不知所以
跳线帽有横着的，有竖着的，刚看到的时候真的不知道这是啥操作，都没有敢直接上电。
本意是通过跳线帽来连接板载外设和芯片 GPIO。当你不需要使用板载外设，而是使用芯片的 GPIO 的时候，那么将对应的跳线帽拿掉即可。
我是从文档里了解到的，这种获取信息的方式不够直接了解跳线帽的作用，不知是否有更好的提示方式？ - 板载 LED 灯过亮
个人感受，LED 灯比较刺眼，希望可以将亮度降低。 - 出厂固件运行出错
出厂固件通常用来演示硬件功能，测试硬件是否异常，所以出厂固件最好不要有复杂的交互设计，而是可以直接运行。 - 《RVB2601开发板快速上手指南.pdf》文档并没有介绍出厂程序如何快速使用
通常，我们拿到开发板后，会阅读快速上手指南来熟悉开发板的硬件外设资源等，并通过出厂程序来快速验证开发板本身是否存在故障。 - 原理图封装 CH2601-QFN64 的复用功能展示真的很糟糕
- 原理图上的 LED_BULE 拼写错误
应该是 LED_BLUE 。 - 原理图标注不清晰
这里直接标注 ADC 不够清晰，至少一得说明下是 音频 ADC。

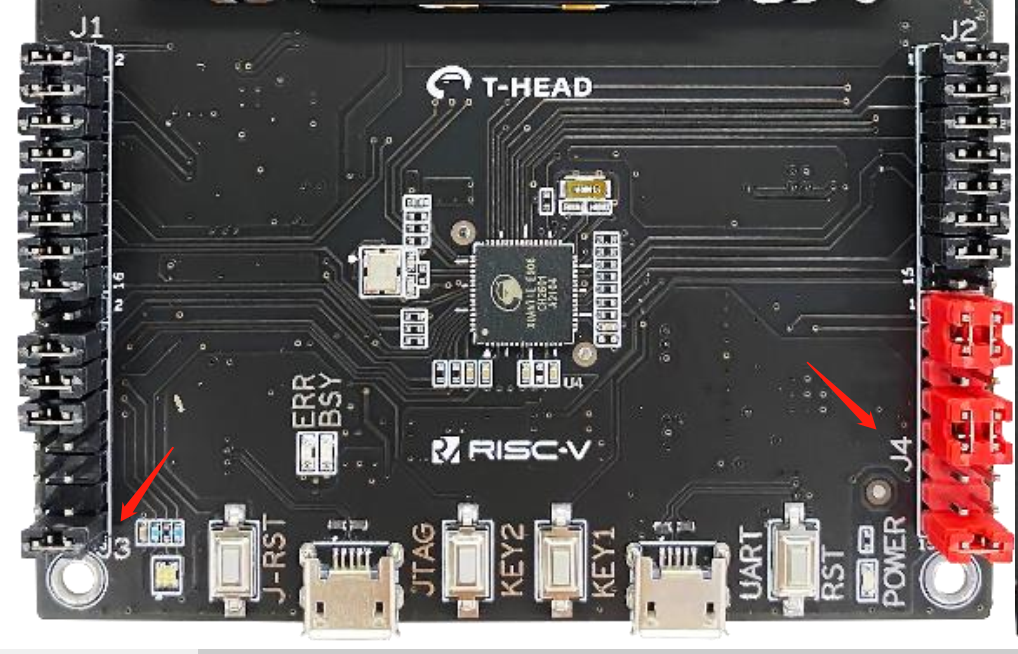

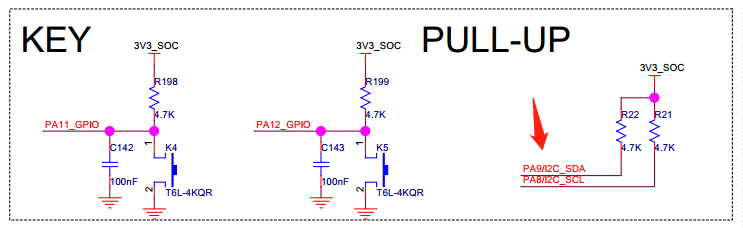

这里的标注 KEY 和 PULL_UP，突然多了一个 IIC，本意是表示这部分是 KEY 和 需要 PULL_UP 的电路，个人觉得这个分组确实不够合适。 - PCB 丝印 J3 和 J4 不对称
关键点不在于不对称，而是 J3 标注位置太不明显，相反 J4 的标注位置非常明显。
- PCB 建议预留一组电源管脚（5v 和 3v3）
- 文档里的超链接无法跳转
资源下载里下载到的 PDF 文档应该是 Markdown 或者 RST 转化而来的，原本肯定是有超链接，不知为何 PDF 没有超链接。
建议使用在线文档。 - 这个 2.42 寸的单色 OLED 屏幕不是一个好的选择
建议使用 SPI 接口的 IPS TFT 彩屏或者选择其它全彩的 OLED 彩屏。
以上仅代表个人观点。
