IoT物联网平台「设备影子」开发实战

简介: IoT物联网平台「设备影子」开发实战
+关注继续查看

传送门:5个视频讲解,30个场景案例汇总


IoT物联网平台提供设备影子功能,在云端通过一个JSON文件持久化存储设备上报状态值和业务系统的期望值。每个设备有且只有一个设备影子,设备可以通过MQTT协议获取期望值desired和设置设备状态reported,业务系统通过HTTPS协议获取设备状态reported和设置设备期望值desired


  • 设备可以主动上报运行状态,业务系统可以随时读取,而不需要关心设备是否在线。
  • 当云端业务系统给指定设备设置期望值后,如果设备在线,可以实时接收云端期望值变更;设备离线,再次上线可以主动拉取云端期望值。


设备影子通信的两个Topic:



设备影子 JSON

在 IoT物联网平台控制台,设备详情,可以查看设备影子,默认影子JSON数据,如下图:



1.更新设备状态 reported

IoT 物联网设备可以主动更新当前状态数据到云端设备影子的(reported)节点中,通信报文,示例如下:



成功更新云端设备影子后,设备端会收到云端下发的响应报文,如下:



我们在IoT物联网控制台,设备详情的设备影子中,可以查看完整的设备影子JSON文件,如下图



2.获取设备状态 reported

业务系统可以通过调用设备影子的GetDeviceShadow API,获取到设备状态数据(reported),示例代码如下(Node.js):



返回结果如下,其中 ShadowMessage 为设备影子JSON的字符串形式,如下图:



3.设置设备期望值 desired

业务系统调用UpdateDeviceShadow API,可以给设备设置期望值(desired),代码示例如下(Node.js):

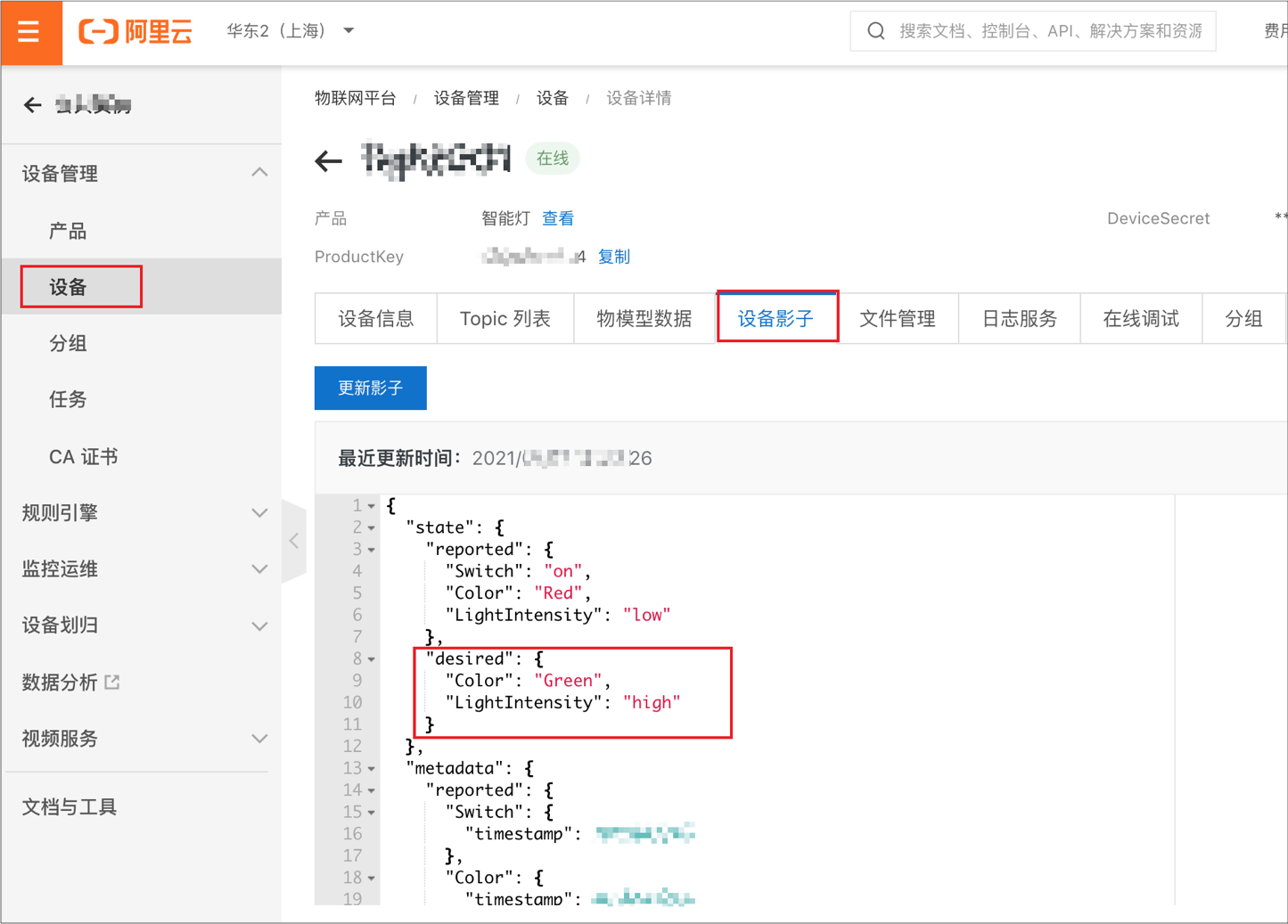

设置成功后,我们在IoT物联网控制台,设备详情的设备影子中,可以查看最新影子文件,如下图:



与此同时,在线的设备会实时收到设备影子消息推送,内容如下:


离线的设备,再次上线时,可以主动获取设备影子



云端回复设备影子消息推送,内容如下:



4.删除设备影子

设备可以主动删除设备影子属性,其中method为delete,要删除的属性的值为null



删除成功后,我们在控制台查看设备影子如下图:



设备上报时,将reported设置为null,可以删除全部属性的值。



删除成功后,我们在控制台查看设备影子如下图:



5.增量delta和规则引擎事件

阿里云IoT物联网平台的设备影子不支持增量delta推送,设备更新影子状态后也不会触发规则引擎流转消息事件,业务系统无法实时感知设备状态(reported)变化
