作者：闲鱼技术——光酒

目前，闲鱼的主要业务场景都是基于流式场景构建的。在闲鱼的主要几个业务场景下存在两种类型的页面：一种是复杂交互的页面，如发布页面、商品详情页；另一种是轻交互、需要一定动态化能力满足千人千面的运营配置及快速A/B实验需求的页面，如首页、搜索页面、我的等页面。

在这些轻交互、动态化运营的页面场景下，有很多共通的处理逻辑：页面的布局、数据的管理、事件逻辑驱动的数据变化以及数据驱动的视图状态更新；这些工作往往大部分都是重复的工作，重复的代码逻辑。

在研发效能、交付效率方面，业务的变化往往依赖于版本发布，动辄两周的发版周期，对于需要快速投放和响应的业务来说，上线时间过长将难以接受。

能否设计一种流式页面搭建能力，实现页面的快速搭建，减少重复代码，提升研发效能；提供业务动态化的能力，减少对发版发布的依赖，提高上线的交付效率？

为了解决以上问题，在Flutter版本首页改版的契机下，闲鱼设计了一套流式场景下的页面搭建架构设计。

流式页面容器架构设计

在流式布局的架构设计过程中，面对实际的业务场景，通过以下几个方面解决端到端的流式页面容器设计：

在搭建平台侧，实现页面搭建、组件管理、协议编排等能力，与投放平台、A/B实验平台和监控平台打通；
在客户端侧，采用MVVM模型，设计通用的事件协议，抽象通用的页面布局、数据管理及事件处理的能力，减少重复的代码开发，提升研发效率。在页面布局管理方面，与列表容器PowerScrollView深度结合，实现高效的页面渲染、数据驱动的页面刷新能力；
使用阿里巴巴集团 DinamicX作为DSL实现动态模板渲染，满足投放以及运营需求；
在与服务端通信协议方面，闲鱼一直在实践Flutter+FaaS的云端一体化开发，借助FaaS的能力，定义一套云端一体化的事件协议，解决业务逻辑动态化的问题，减少发版依赖，进而提升交付效率。

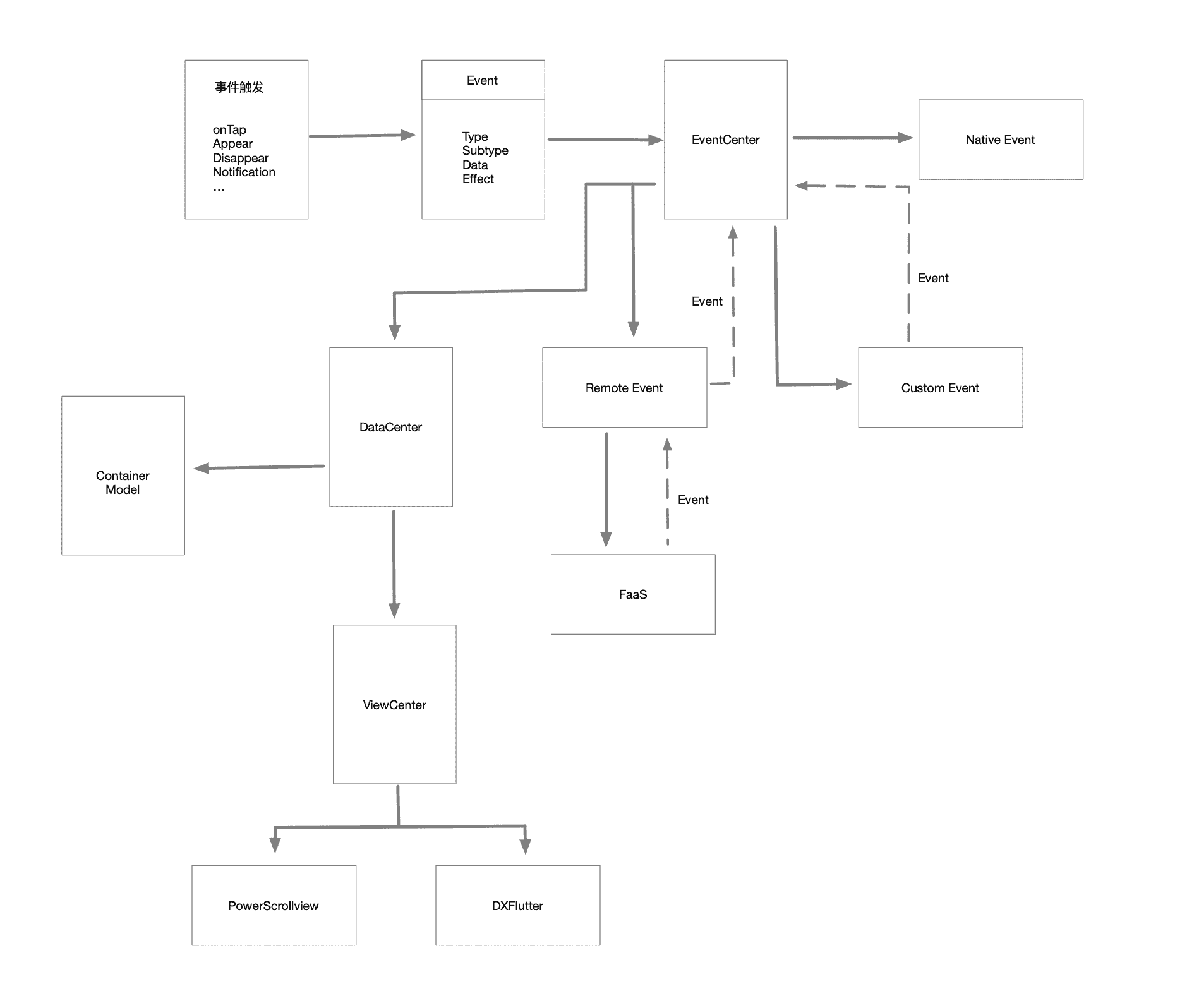

arch

在流式页面容器架构设计中，重点包括以下几个核心模块：协议层、事件中心和数据中心。下面介绍这几个模板的详细设计。

协议的设计

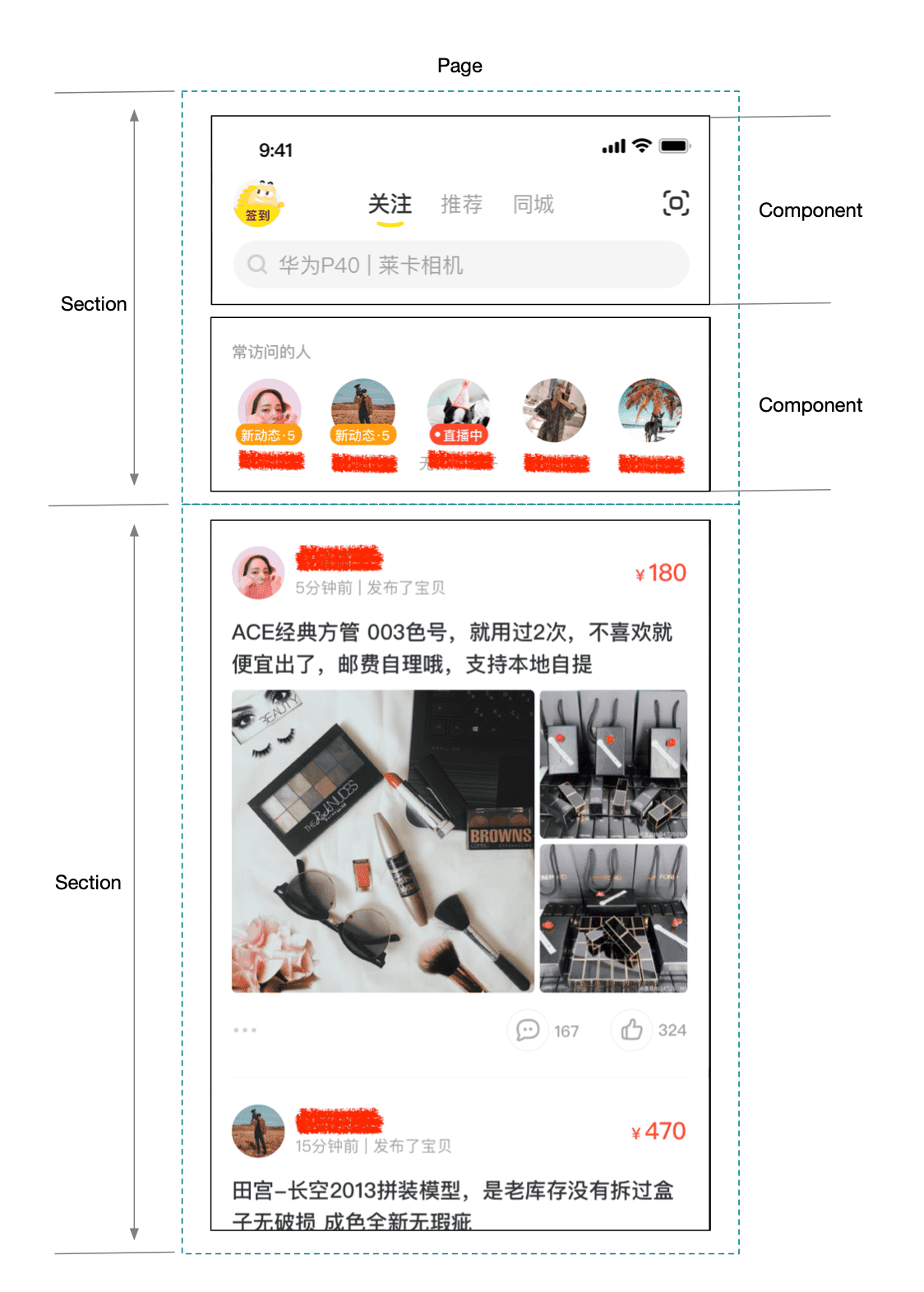

在页面容器协议的设计方面，在结合闲鱼业务以及阿里巴巴集团的一些技术方案后，闲鱼采用了三层协议的设计：Page、Section和Component。

Page层协议主要包含整个页面Sections信息，以及下拉刷新、上拉加载更多等配置信息；
Section层协议包含当前Section的布局信息、初始化Event、LoadMore Event及Components等信息；
Component层协议与具体业务相关，对于容器来说是黑盒的，具体如何渲染会交给业务方处理；默认提供DX解析渲染Handler。

protocol

在通信协议的设计上，全部采用事件传递的方式，包括：客户端与服务端、组件与组件、页面与组件、页面与App之间。这也是云端一体化的设计，理论上开发者只需要考虑事件的发送与接收，具体事件的处理在客户端还是在服务端，由对应的Handler决定。在云端一体化的设计下，事件的处理更加灵活，可以更方便地将逻辑后移，当业务发生变更时，减少对发版的依赖。

接下来就让我们来具体看一看事件中心的设计。

事件中心的设计

一切皆是Event；

在PowerContainer的设计中，一切皆是事件：不论是数据的更新、消息的传递、网络请求、服务端返回的结果，还是自定义的本地处理逻辑。闲鱼抽象定义了八种通用的事件类型，整个页面容器通过事件的流动，完成页面UI的渲染和刷新，以及业务逻辑的表达和执行。

event

以一次网络请求为例，一次下拉刷新会获取每个Section的initEvent事件，并添加到事件中心；事件中心根据事件类型找到对应的Handler来处理。

如果initEvent配置的是remote请求，则交给remoteHandler发送网络请求，将事件传送给FaaS端；在FaaS端收到Event后，在FaaS端的事件中心分发，找到对应的hsf服务并获取数据，最后拼装成Event的方式，下发给客户端；客户端接收到之后继续让Event在事件中心流动起来。

在处理完远端下发的事件之后，EventCenter会发送事件结束的广播，便于业务处理相关自定义事件。

event remote

通用事件抽象

下面我们来具体看一看通用事件的抽象：

Restart事件：指定整个Page或者某个Section的刷新事件，对于需要刷新的Section，会将其initEvent事件加入事件中心。initEvent常见的一般为一个Remote事件，也可以是任意其他事件。
LoadMore事件：LoadMore事件主要处理分页加载更多数据的场景。
Update事件：Update事件主要处理数据源的更新及UI的刷新。
Context更新事件：每个Section都存在一个Context信息，代表了服务端与客户端请求的上下文信息；每个Section的Rmote事件请求，都会默认将Context信息发送给服务端，相应的服务端可以下发Context事件更新指定Section的Context信息；具体使用场景例如分页加载的page number等；
Replace事件：Replace事件替换Section信息，在tab切换等场景使用会使用；
Remote事件：远端请求事件；
Native事件：本地通用事件，如页面跳转、toast提示、数据埋点等；
Custom事件：版本预埋的业务自定义事件。

数据中心的设计

在MVVM架构中，数据中心承担着ViewModel的角色，处理Update事件，主要负责数据的更新及UI视图的刷新。对于数据的Update事件，闲鱼根据自身业务场景抽象了几种通用的数据更新类型：overload、patch、override和remove。在UI渲染方面，闲鱼将列表容器PowerScrollView与动态模板渲染DXFlutter相结合，实现页面渲染及数据更新后的页面刷新能力。

列表容器

PowerScrollView是闲鱼实现的一套功能完善、高性能的列表布局容器，满足了页面容器对于瀑布流、卡片曝光、锚点定位等能力的需求。在视图渲染刷新方面，PowerScrollView提供了列表的局部刷新能力，完美地解决了数据更新后视图的刷新问题。

在协议设计上，二级协议Section以及Footer、Header的设计与PowerScrollView的设计是一一对应的。二级协议Section定义了唯一标识Key，在UI渲染中，对应到PowerScrollView的SectionKey。在数据更新后，页面容器会根据Section Key实现视图的局部刷新能力。

render

关于PowerScrollView的详细设计和介绍可以参考闲鱼技术公众号的文章。

动态模板渲染

DXFlutter使用阿里巴巴集团DinamicX作为DSL，在Flutter端实现了高效的动态模板渲染的能力。闲鱼使用DXFlutter实现Component层协议的动态模板渲染。

在介绍协议设计时提到过，Component层协议对于页面容器来说是黑盒，那么DX卡片事件是如何与页面容器PowerContainer打通的呢？黑盒的数据又是如何更新的呢？

event

在DSL中，闲鱼自定义了页面容器PowerContainer的事件powerEvent，通过它可以生成页面容器的通用事件类型，将DinamicX卡片的事件与页面容器事件中心打通。以上面代码为例，点击“删除关注列表里面的推荐卡片”的场景，只需要在onTap的事件中定义一个update类型的事件，subType为remove，即可实现数据的删除及删除后UI的渲染。

然而这里没有定义任何标识，且列表中可以存在多个相同的卡片，又是怎么知道要操作的是哪一份数据呢？

这里为每个Component生成一个唯一的ComponentKey，根据SectionKey+ComponentKey生成卡片的唯一标识。在每一个powerEvent事件中，会将Key传入事件中心，这样就定位到任意一个Component的数据model，根据事件类型更新数据model。同时，PowerScrollView也可以通过这个Key，操作UI的局部刷新。

Section状态管理

页面加载的过程中，往往需要展示一些加载状态的处理，如加载中的Loading动画、加载失败状态的重试按钮、没有更多内容状态的提示信息等。

在协议的设计方面，每个Section定义了state，在事件中心处理Remote请求事件和应答事件时，更新Section 的state。通过注册render handler，针对Section的不同状态返回加载状态Widget。

void updateSectionState(String key, PowerSectionState state) {
    final SectionData data = _dataCenter.findSectionByKey(key);
    if (state == PowerSectionState.loading) {
        // 从ViewCenter的config获取loadingWidget
        final Widget loadingWidget = _viewCenter?.config?.loadingWidgetBuilder(this, key, data);
        // ViewCenter调用replace section方法更新UI
        _viewCenter.replaceSectionOfIndex(loadingWidget);
        // 标记需要刷新Section
        data.needRefreshWhenComplete = true;
    } else if (state == PowerSectionState.error) {
        ...
    } else if (state == PowerSectionState.noMore) {
        ...
    } else if (state == PowerSectionState.complete) {
        if (data.needRefreshWhenComplete ?? false) { // 判断是否需要更新Section
            final int index = _dataCenter.fineSectionIndexByKey(key);
            if (index != null) {
                final SectionData sectionData = _dataCenter.containerModel.sections[index];
                final PowerSection section = _viewCenter.initSection(sectionData);
                _viewCenter.replaceSectionOfIndex(index, section);
            }
            data.needRefreshWhenComplete = false;
        }
    }
}

Section状态变化之后，通过PowerScrollView提供的replaceSection方法，刷新UI视图。

Tab容器支持

在闲鱼首页的场景，页面容器需要支持Tab容器的布局能力。PowerContainer又是如何支持Tab容器的支持呢？

闲鱼在Section的协议中引入了插槽（Slot）的概念，当搭建页面时，会指定Tab容器的Slot Section，默认不展示任何信息的空插槽。每一次切换Tab容器，通过Replace事件修改页面容器的Section信息。

void replaceSections(List<dynamic> sections) {
    if (sections == null || sections.isEmpty || _dataCenter?.containerModel?.sections == null) {
        return;
    }
    for (int i = 0; i < sections.length; i++) {
        SectionData replaceData = sections[i];
        assert(replaceData.slot != null);
        // 寻找Section list中与Slot匹配的index
        int slotIndex = _findSlot(replaceData);
        // 更新dataCenter
        _dataCenter.replaceSectionData(slotIndex, replaceData);
        // SectionData 转换为PowerScrollView所需的PowerSection
        final PowerSection sectionData = _viewCenter?.convertComponentDataToSection(replaceData);
        // 更新viewCenter
        _viewCenter?.replaceSectionOfIndex(slotIndex, sectionData);
        //将替换Section的Restart事件发送到event center
        sendEventRestart(replaceData.key);
    }
}

PowerScrollView同样也提供了replaceSection方法，与上文提到的Section状态管理相结合，完美地解决了tab容器的切换和加载状态管理的问题。

总结和展望

本节主要介绍了在轻交互、动态化运营场景下，如何从页面搭建、协议设计、端侧容器的实现、动态模板渲染、云端一体的事件交互等方面，设计并实现一套流式页面搭建能力，实现页面的快速搭建，提升研发效能。同时，提供业务动态化的能力，减少发版发布的依赖，提高上线的交付效率。

目前，页面容器PowerContainer在闲鱼首页Flutter版本重构中设计并落地。使用PowerContainer后，极大地降低了首页三个tab页面的重复代码，代码逻辑统一管理，降低了一半的人日工作量。在性能方面，有了PowerScrollView的局部刷新、Element复用、分帧渲染、差值器等方面的优化，在流畅度方面要优于原生的体验。

没有银弹！这样一套页面容器的设计并不是为了适用所有的业务场景，更适合以展示为主、轻交互动态化运营的业务场景。云端一体的事件协议，在服务端需要事件协议的封装，这也使得与Serverless的场景更加适合。

闲鱼未来还会在搭建平台侧做更多的尝试，真正实现所见即所得的快速页面搭建能力。在业务逻辑动态化方面，目前更多的是通过与FaaS的结合、逻辑后移的方式解决。但目前仍然无法解决本地自定义事件依赖发版的问题，未来在这方面也会有更多的尝试，做到 less code甚至是no code的业务开发。
