第三天 SLB负载均衡实践

目标

拥有大量用户的企业，经常会面临如下的难题：在高并发的情况下，经常会导致服务器响应速度慢，严重的情况会直接导致服务器停止服务。此时，会导致企业的业务中断，影响客户的正常访问。

本场景通过使用阿里云负载均衡SLB以及对负载均衡SLB后端服务器ECS的权重进行修改，可以快速解决上述的问题。

背景知识

阿里云负载均衡

简介

负载均衡（Server Load Balancer）是将访问流量根据转发策略分发到后端多台云服务器（ECS实例）的流量分发控制服务。负载均衡扩展了应用的服务能力，增强了应用的可用性。

负载均衡通过设置虚拟服务地址，将添加的ECS实例虚拟成一个高性能、高可用的应用服务池，并根据转发规则，将来自客户端的请求分发给云服务器池中的ECS实例。

负载均衡默认检查云服务器池中ECS实例的健康状态，自动隔离异常状态的ECS实例，消除了单台ECS实例的单点故障，提高了应用的整体服务能力。此外，负载均衡还具备抗DDoS攻击的能力，增强了应用服务的防护能力。

架构

负载均衡服务主要有三个核心概念：

• 负载均衡实例 （Server Load Balancer instances）

一个负载均衡实例是一个运行的负载均衡服务，用来接收流量并将其分配给后端服务器。要使用负载均衡服务，您必须创建一个负载均衡实例，并至少添加一个监听和两台ECS实例。

• 监听 （Listeners）

监听用来检查客户端请求并将请求转发给后端服务器。监听也会对后端服务器进行健康检查。

• 后端服务器（Backend Servers）

一组接收前端请求的ECS实例。您可以单独添加ECS实例到服务器池，也可以通过虚拟服务器组或主备服务器组来批量添加和管理。

特点

1. 负载均衡服务通过设置虚拟服务地址（IP），将位于同一地域（Region）的多台云服务器（Elastic Compute Service，简称ECS）资源虚拟成一个高性能、高可用的应用服务池；根据应用指定的方式，将来自客户端的网络请求分发到云服务器池中。
2. 负载均衡服务会检查云服务器池中ECS的健康状态，自动隔离异常状态的ECS，从而解决了单台ECS的单点问题，同时提高了应用的整体服务能力。在标准的负载均衡功能之外，负载均衡服务还具备TCP与HTTP抗DDoS攻击的特性，增强了应用服务器的防护能力。
3. 负载均衡服务是ECS面向多机方案的一个配套服务，需要同ECS结合使用。

产品优势

• 高可用
  采用全冗余设计，无单点，支持同城容灾。搭配DNS可实现跨地域容灾，可用性高达99.95%。根据应用负载进行弹性扩容，在流量波动情况下不中断对外服务。
• 可扩展
  您可以根据业务的需要，随时增加或减少后端服务器的数量，扩展应用的服务能力。
• 低成本
  与传统硬件负载均衡系统高投入相比，成本可下降60%。
• 安全
  结合云盾，可提供5Gbps的防DDOS攻击能力。

0x01 开始

在阿里云申请免费体验，成功后，将会分配两台ECS，打开浏览器，分别访问两台ECS的弹性IP可以看到下方显示的后端IP不同。

0x02 负载均衡配置

1. 使用体验机提供的登录URL和用户名密码登录控制台，点击左侧负载均衡

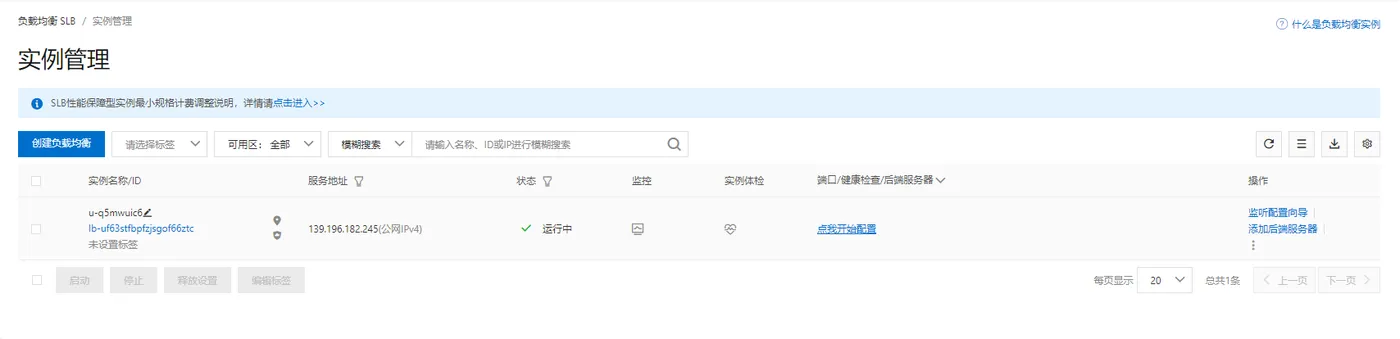

2. 再进入实例管理页面，点击点我开始配置

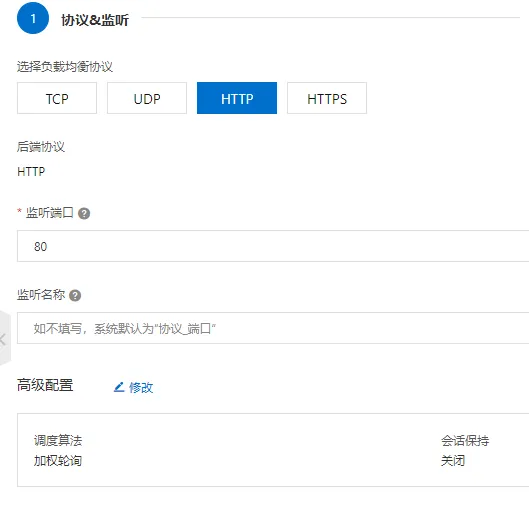

3. 在协议&监听页面，输入如下信息，完成后，点击 下一步 。

   • 负载均衡协议：选择 HTTP
   • 监听端口：设为 80
   • 高级配置保持默认

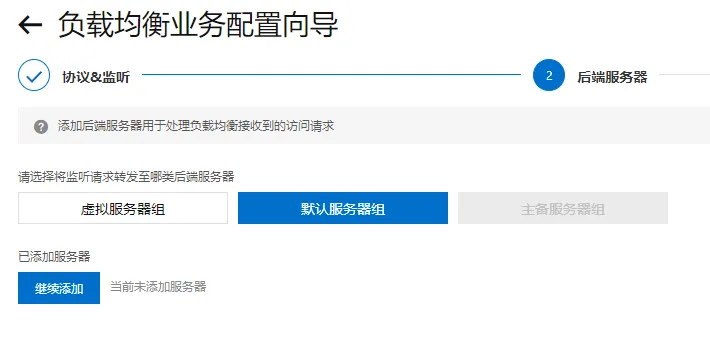

4. 在后端服务器页面，监听请求转发至默认服务器组，在已添加服务器处点击继续添加 。

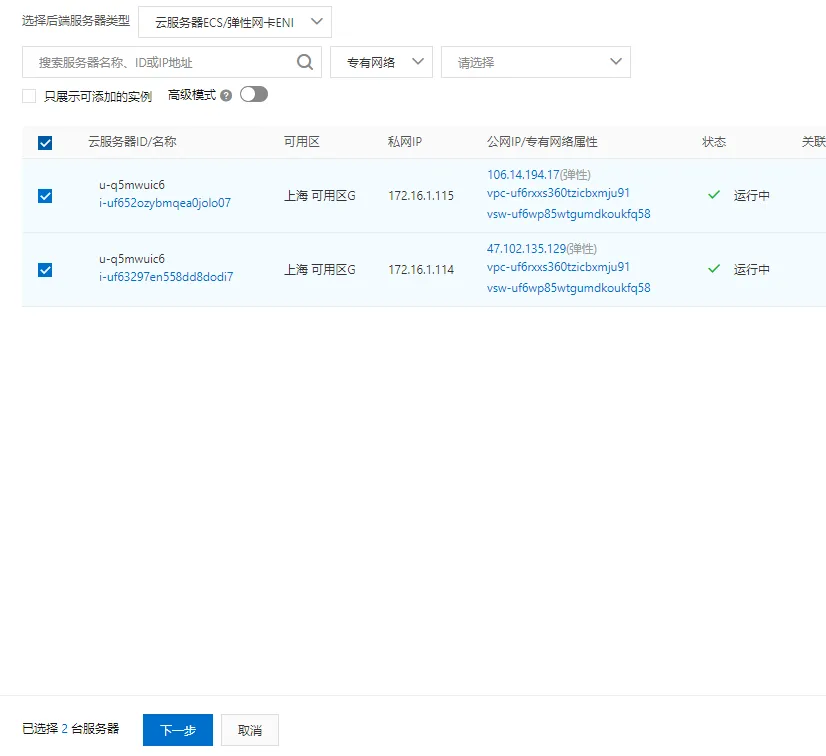

5. 在弹出的待添加服务器页面，在预先配置好的两台云服务器前打勾选择，然后点击下一步，之后再点击 添加；

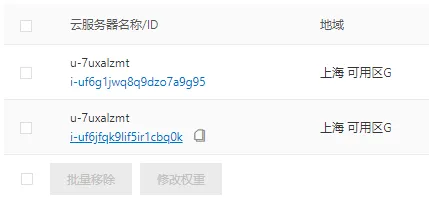

6. 在后端服务器界面的已添加服务器列表中，可以看到新增的两台云服务器，分别将 端口 设置为 80，并点击 下一步 。

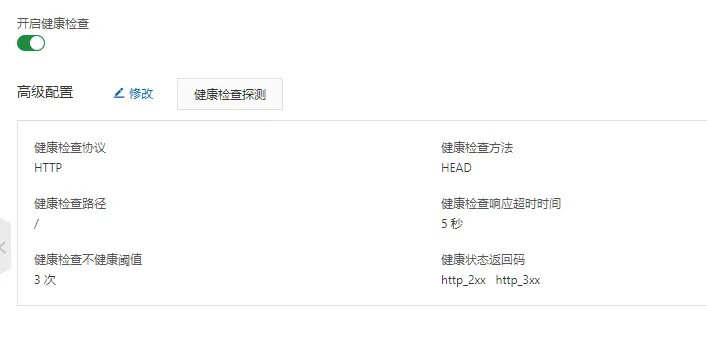

7. 在 健康检查 配置中，开启健康检查按钮为绿色 开启状态，点击 下一步。

8. 之后，将会进行一次健康检查，后端服务器组已添加完成两台ECS服务器，且 健康检查 的状态为 正常。

0x03 验证

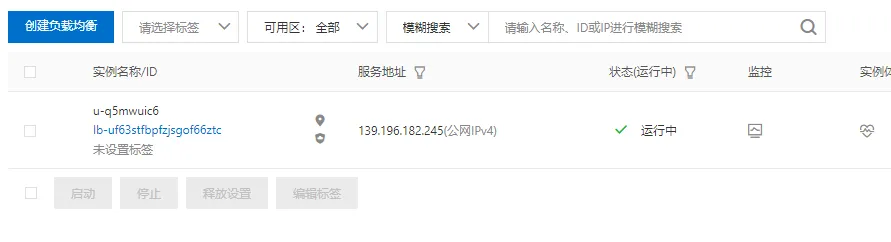

1. 在实例管理中，可以看到负载均衡的服务地址

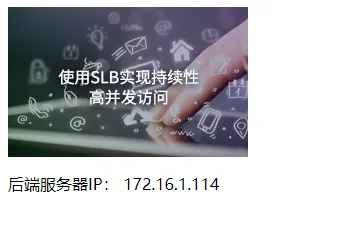

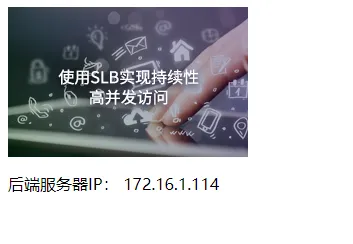

使用浏览器访问，重复刷新，即可看到后端服务器IP在两个地址之间轮流变动


如上结果证明：负载均衡会将用户的请求发送到后端不同的服务器进行处理。这样，可以减轻单台服务器的负载压力，从而确保业务的持续性。

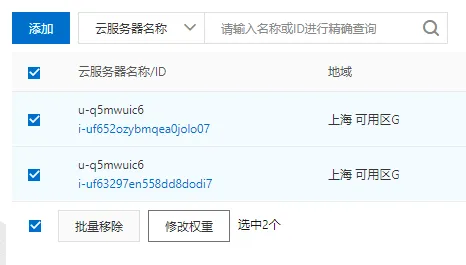

1. 进入 实例管理 页面，点击该实例的 默认服务器组 ，选中 已添加的服务器 ，列表中，勾选下方的勾选框 ，然后点击 修改权重

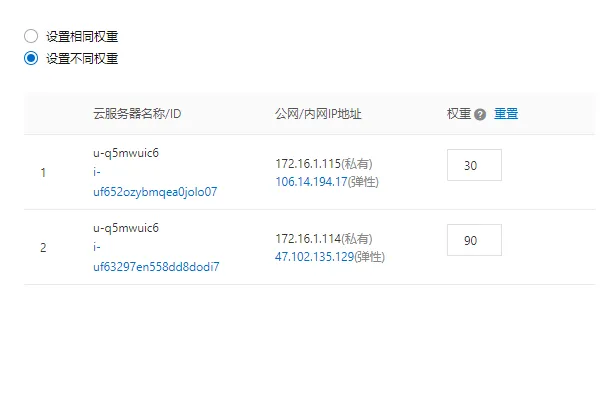

设置两个实例的 权重 分别为 30 ，90。

浏览器中，刷新多次负载均衡 服务地址 的页面，并记录页面显示的 后端服务器IP 。可以发现：每 4 次刷新，将有 3 次访问 权重 为 90 的ECS实例，1 次访问权重为 30 的ECS实例。

• 如上结果证明：用户可以根据实际情况调整负载均衡器的请求分发，一般将配置高的服务器设置的权重调高，配置较低的服务器设置的权重调低。这样可以避免在高并发时，配置较低的服务器因为压力较大服务异常的发生。

1. 执行以下步骤，开启负载均衡的 会话保持 功能。

   1. 点击左侧 监听 ，监听页面点击右侧的 配置 。

   2. 配置监听页面的 高级配置 处，点击 修改 ；

   3. 开启 会话保持 ，超时时间 输入 180 （即 3 分钟）；完成后点击 下一步 。

   4. 下面的 后端服务器、健康检查 和 配置审核 页面都采用默认值 ，依次完成配置。

   5. 返回到 监听 页面 ，会话保持 状态 已开启 。

2. 再次在浏览器中输入 负载均衡 的 IP地址 ，多次刷新，发现在会话保持的超时时间内请求只会分发到某一台 ECS 上（究竟是哪一台 ECS 没有规定），时间超出后，重新按照权重比例分发。


3. 尝试故障备份功能

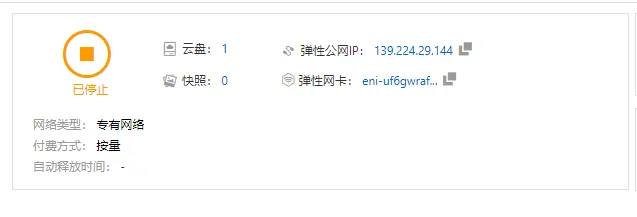

   1. 在控制台关闭开启 会话保持 的那台ECS 。默认服务器组页面，已添加的服务器中 ，点击目标ECS的的高亮部分（即 云服务器ID），并在管理页面中将其关闭

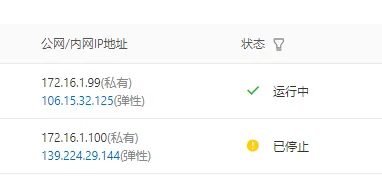

   2. 返回负载均衡管理控制台，在默认服务器组页面中点击右上角的【刷新】，页面刷新后被停止的 ECS 的 状态 变为 已停止。

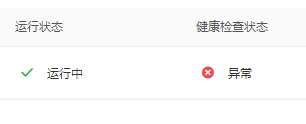

      【监听】 页面，也出现 异常 提示 。

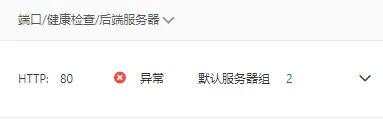

      同样的，点击左上角的 【实例管理 】，返回负载均衡管理控制台主页面，异常 报警也会出现。

   3. 再次刷新浏览器中 负载均衡 的 IP地址 ，此时，请求发送到 健康检查状态 为 正常 的ECS上。
