H5分享截图方案优化

简介: 如何利用web实现移动端高还原度富图文分享?

作者:闲鱼技术-苑振一

背景

分享是传播活动,吸引用户最重要的一环。现有分享手段多是题目配合单张图片,利用点击的方式跳转到目标页面。在信息越来越丰富的今天,单个题目和图片对用户的吸引力是有限的。而在对推广要求更高的营销场景和裂变过程中,我们往往需要将页面内容一部分作为图片整体分享出去。直接利用手机原生的截屏功能会有几个问题:1)内容格式无法自定义。2)翻页情况无法处理。3)视窗区域不可控。本文通过讨论现有截屏的方案和闲鱼内部截屏方案,介绍如何利用web实现移动端高还原度富图文分享。

现有方案

Html2Canvas

介绍

html2canvas是一种基于canvas,将DOM结构绘制在canvas上面产生图片的第三方库。通过如下的方式可以将对应的DOM结构绘制成图片保存出来。优势在于上手简单,使用方便。

绘制原理

原理如下图所示。核心逻辑是克隆对应节点DOM结构,利用parse解析成数据,构建canvas进行内容绘制,返回对应的canvas。

实际使用过程中发现大概有如下几个问题
  1. 图片跨域不支持。生成的图片存在跨域限制问题。
  2. 绘制清晰度低。即使使用apiscale放大后绘制,又会由于生成base64格式图片内容过长导致无法传输。
  3. 圆弧计算精度低。由于html2canvas是计算像素后绘制到canvas上,而canvas展示又会经过浏览器绘制,导致像素精度降低。
  4. 深度节点出现黑色情况。由于DOM结构过深,经过像素计算后,会偶尔出现像素丢失情况。

SVG

介绍

该方案是利用svg可以包裹DOM结构的特性,将对应目标装载进去,之后将svg导出成base64格式的图片。使用方式如下。通过xmlns指定命名空间,防止多集合下元素和属性的冲突。后缀中的svgxhtml分别表示解析方式。利用不同的解析方式,实现了svg内部嵌入html的方式。
之后只要通过encodeURIComponent(svg)将对应的svg转换成base64就可以。优势是容易上手且不依赖第三方库。

实际使用过程中发现大概有如下几个问题
  1. SVG无法连接到外部的资源。比如通过cdn引入的css以及html中的图片连接都会被限制。
  2. 不支持js执行。现如今SPA页面都需要执行JS后才会渲染对应的DOM节点,而SVG却不支持JS的执行。
  3. SVG位置和大小不确定。遇到需要及时展示的情况,需要实时计算位置才行。

解决方案

思路

从上面可以看到,现有的两种主流移动端截屏方案都有自己的不足。相比之下,利用canvas绘制的方法更适合SPA应用。那么我们需要解决的是html2canvas对应的几个问题:图片跨域清晰度低圆弧计算精度差深层节点解析出错。

图片跨域

通过new Image()的方式生成图片,在image.onload阶段使用canvas绘制图片。此时会产生跨域限制,需要通过crossOrigin = 'Anonymous'设置来解决这个问题。

提高清晰度

在绘制中发现,如果采用宽度375px的canvas将图片导出,会出现图片模糊的情况。一种方案是提高原图片清晰度,但是加载速度会大大提高,用户体验不友好。另一种方式是放大canvas,利用drawImage中的参数控制图片坐标和canvas中的绘制坐标。drawImage中包含几个参数:控制图片的sx, sy, sWidth, sHeight和控制canvas绘制的x, y, width, height。参数具体含义如图中所示。
将方法中width和height乘上ratio,放大图片,控制绘制坐标,就能在canvas特定位置上绘制出想要的内容。考虑到小canvas在展示阶段清晰度足够,仅保存阶段需要放大三倍绘制的特性,采用第二种方法在几乎没有提高性能开销的前提下,提高清晰度。我们以实际绘制截图来看一下效果。下图左边是一倍结果,右图是三倍结果。

圆弧精度提升和深层DOM解析

圆弧精度低和深层DOM解析出错问题本质上还是由于DOM结构过于复杂,当采用通用方案处理时,难免无法覆盖。考虑到移动端内容有限,结构简单的特点。决定采用特定DOM节点针对性绘制的方案解决深层DOM解析出错的问题。好处如下:1)方法原子化,维护简单。2)绘制高度自定义化,自由组织界面结构。3)拓展性强。在同事胖仔的帮助下实现特定DOM节点绘制方案。方案构建过程中主要有如下几个难点:圆角矩形文字自动换行

  • 圆角矩形:通过截断的方式绘制特定背景的圆角矩形。原理是通过createPattern的方式在canvas上获取图片内容,再利用Path的方式,绘制对应的路线,利用canvas.arc绘制圆弧部分,利用canvas.lineTo绘制直线部分,截取想要的内容,实现圆角矩形。

    1. 图片内容获取。

      `context.createPattern(imgUrl, "no-repeat")`
    2. 圆角矩形区域绘制

      ![20200721115559.jpg](https://intranetproxy.alipay.com/skylark/lark/0/2020/jpeg/288128/1595303835739-f4f3bea5-562a-472a-9f45-f4599ed74997.jpeg)

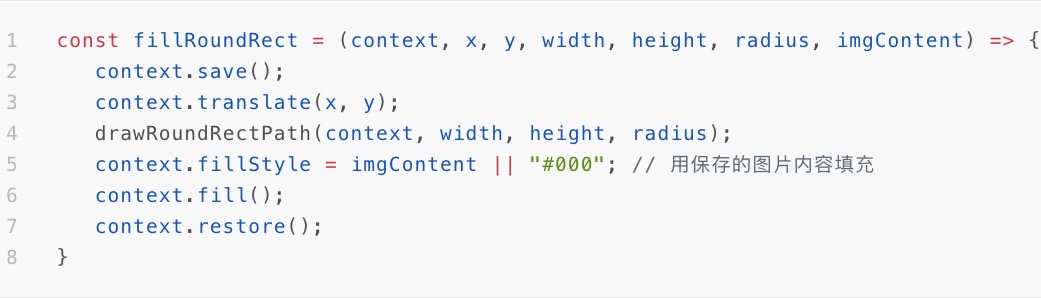

    3. 绘制内容

      ![20200721115612.jpg](https://intranetproxy.alipay.com/skylark/lark/0/2020/jpeg/288128/1595303848154-c0c9fe64-b092-47c5-b82c-20d6c10c5417.jpeg)
  • 文本自动换行:思路是通过measureText获得当前文本宽度,每次添加一个字,比对此时文本宽度和行宽,超过时候绘制当前行,进行换行,y增加行高,重复这个过程。

效果

  • 实现了一套移动端截屏方法。解决了现有第三方库html2canvas绘制清晰度低,圆弧计算精度低,深层DOM解析出错的问题。
  • 采用原子化实现方法。支持截屏自定义绘制,而不是如html2canvas和svg只能通过复数次绘制不同DOM节点,来拼凑目标的方式。

总结

在互联网时代,尤其是5G马上要来临的今天。传统的分享模式,标题+单图片,逐渐难以满足越来越丰富的活动宣传要求。而流量的廉价化和短视频火热的时下,富图文传播无疑能传递更多的信息。目前我们已经实现了基本DOM节点绘制方案,并在站内活动中使用富图文分享。相信在不久的将来,我们能够利用移动端截屏分享功能帮助更多闲鱼用户高效率分享内容,让用户乐在闲鱼,玩在闲鱼。
