背景

用户来闲鱼,主要是为了获得自己关心的内容。随着闲鱼的体量越来越大,内容也变得越来越丰富。闲鱼基于用户画像,可以将用户关心的内容推送给用户。例如,租客在浏览租房首页时,在特定的场景下,闲鱼会给用户推送超值的房源信息,从而提高用户的租房效率。具体在哪些场景下才需要触发推送?我们定义了很多触发规则,包括停留时长、点击路径等。

开始我们把触发规则的逻辑放在服务端(Blink)运行。但实践下来发现,Blink存在诸多限制。首先,服务端要对客户端埋点进行数据清洗,考虑到闲鱼的DAU已经突破2000w,这个量是非常庞大的,非常消耗服务端资源;于此同时,Blink的策略是实时执行的,同样因为资源问题,现在只能同时上线十几个策略。

如何解决这些问题呢?因此,我们就在考虑能否将Blink的策略跑在客户端!

CEP模型

Blink,作为是Flink的一个分支,最初是阿里巴巴内部创建的,针对Flink进行了改进,所以我们这里还是围绕Flink讨论。CEP(Complex Event Process)是Flink中的一个子库,用来快速检测无尽数据流中的复杂模式。

Flink CEP

Flink的CEP的核心是NFA(Non-determined Finite Automaton),全称叫不确定的有限状态机。提到NFA,就不得不提Jagrati Agrawal等撰写的关于NFA模型的论文《Efficient Pattern Matching over Event Streams》,本篇论文中描述了NFA的匹配原理。

上面这张图,就是一个不确定的有限状态机,它由状态(State)还有之间的连线(StateTransition)组成的。

  • 状态(State):状态是根据flink脚本里面的代码来决定的,最终会有一个$end$的Final状态
  • 转换(StateTransition):State的转换条件,包括take/proceed/ignore

不同的条件,代表的含义不同:

  • take: 满足条件,获取当前元素,进入下一状态
  • proceed:不论是否满足条件,不获取当前元素,直接进入下状态(如optional)并进行判断是否满足条件。
  • ignore:不满足条件,忽略,进入下一状态。

我们只要在端上实现这样一个状态机,就可以实现一个CEP引擎。

Python CEP

对于客户端来说,首先要解决的问题是如何构建一个CEP环境。经过调研,可以复用集团的端智能容器(Walle),作为Python容器可以执行cep的策略。

在构建NFA之前,首先要解决的一个问题是数据来源,手淘信息流团队有一套完整的解决方案BehaviX/BehaviR,可以对UT埋点进行结构化,能很好的结合Walle容器来触发策略。有了事件来源,还需要解决的是Python脚本如何执行。Walle平台可以将多个Python脚本打包下载并执行,因此,我们可以将CEP封装成一个Python的库,然后跟策略脚本一起下发。

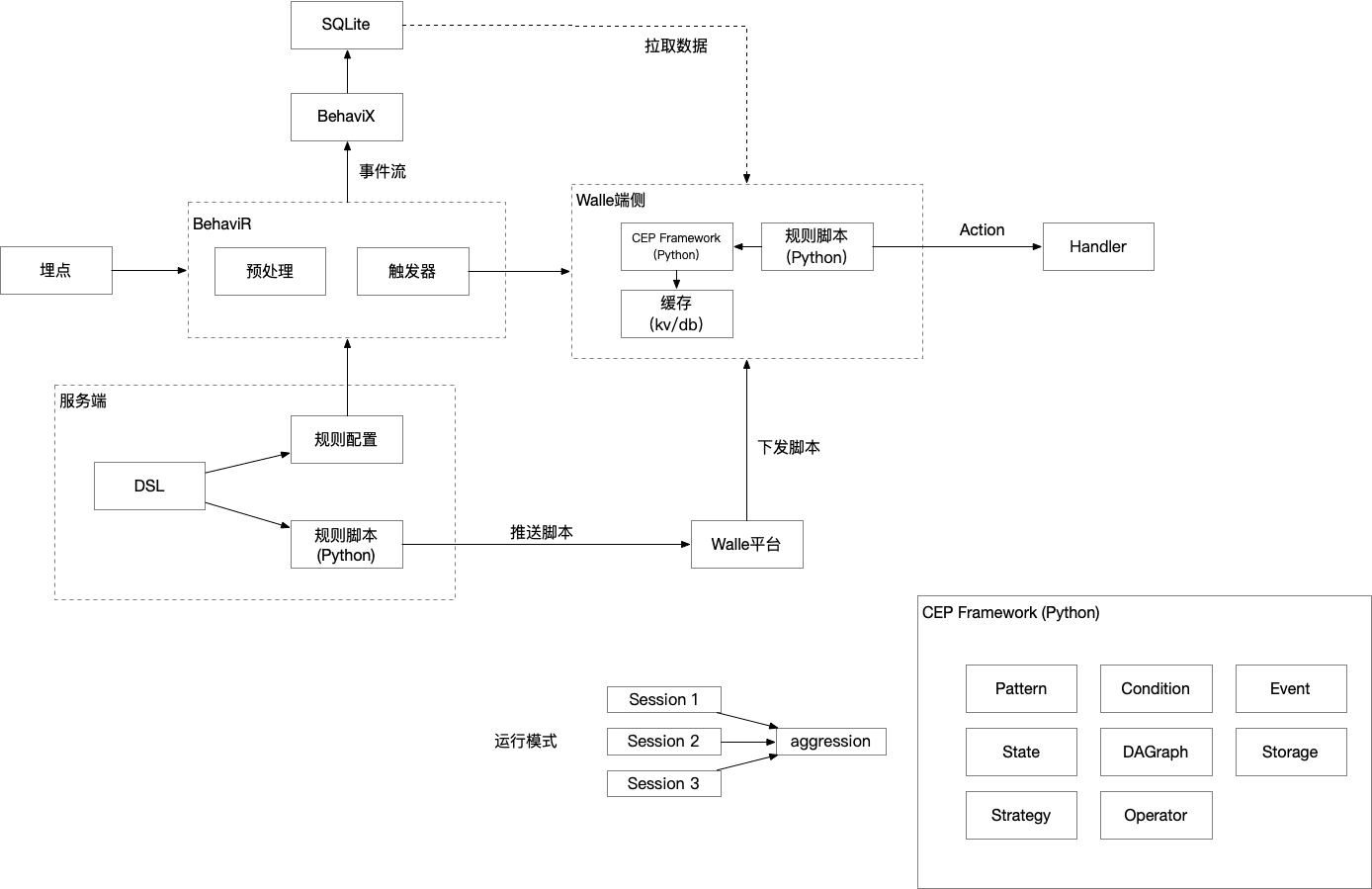

最终的整体架构设计如下图所示:

本片文章重点介绍下如何用Python来实现一个CEP的编译器,这个编译器主要用来将CEP的描述语言转换成为NFA。

编译器原理

在Flink中,java侧会有一套完善的API来编写一个策略脚本,《efficient Pattern Matching over Event Streams》论文中还定义了一套完备的DSL描述语言,也是会转化成java文件去调用这些API去完成匹配。那么接下来会重点讨论,flink是如何将上述API转化成NFA去匹配,以及Python CEP如何实现上述一套完整API接口。

Pattern

在Flink里面,是通过Pattern来构建这个NFA,首先用它描述这个不确定性状态机。首先是构建一个Pattern的一个链表,得到这个链表之后,会将每个Pattern映射成为State的图,点与点之间会通过StateTransition来连接。以下面的Python代码为例,看下如何API是如何工作的:

例如,需要创建这样一个规则,描述如下:

以start事件开始,后续跟随一个middle的事件,后面紧跟着一个end事件作为结尾

用Pattern编写如下所示:

Pattern.begin("start").where(SimpleCondition())\
       .followed_by('middle').where(SimpleCondition())\
       .next_('end').where(SimpleCondition())

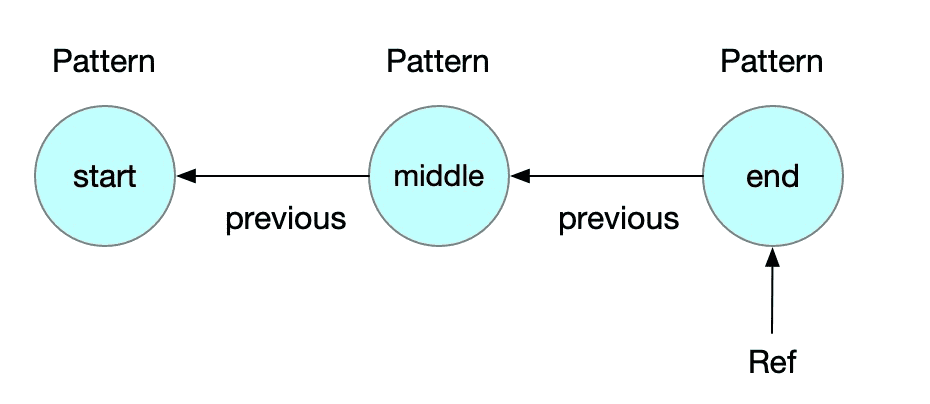

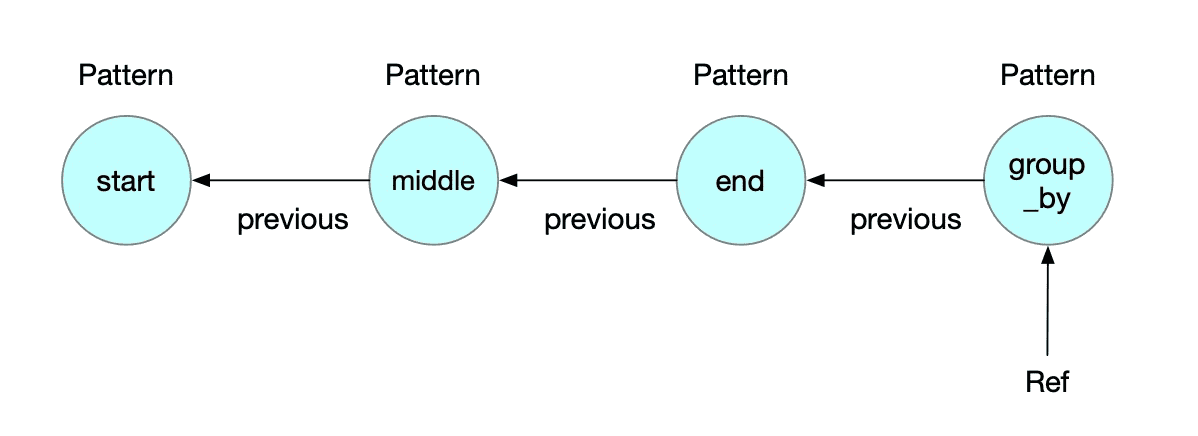

这个代码里面声明了3个Pattern,依次命名为startmiddleend。Pattern里面保存了指向前面节点的引用previous,整个Pattern链表构建完如下图所示:

最终拿到的是end节点的一个引用Ref,Pattern中会有一个变量指向前一个节点,这样就可以得到一个Pattern的反向链表。

Pattern的对外接口定义如下:

class Pattern:
    # 静态方法,用来生成起始的pattern
    @staticmethod
    def begin(self, name):
        pass
    # 标记紧接着的事件
    def followed_by(self, name):
        pass
    # 标记不需要紧跟的事件
    def not_followed_by(self, name):
        pass
    # 标记紧跟的事件
    def next_(self, name):
        pass
    # 标记事件循环次数
    def times(self, times):
        pass
    # 标记当前事件触发的条件
    def where(self, condition):
        pass
    # 标记当前事件的and条件
    def and_(self, condition):
        pass
    # 标记当前事件的or条件
    def or_(self, condition):
        pass
    # 用于聚合
    def group_by(self, fields):
        pass
    # 用于聚合,渠道特定字段的值
    def fields(self, key_by_state_name, field):
        pass
    # 用于聚合,统计事件具体的数量
    def count(self, field, condition):
        pass

不同接口会生成不同的消费策略的节点,具体细节可以参考StateTransition。有了Pattern链表,接下来就需要编译器(Compiler)了,它主要是将Pattern链表转化成NFA图,首先来看下NFA的2个核心组件:StateStateTransition

State

结构定义如下:

class State(object):

    def __init__(self, name, state_type):
        self.__name = name                # 节点的名称,同Pattern的名称
        self.__state_type = state_type    # 节点的类型:Start/Normal/Stop/Final
        self.__state_transitions = []    # 到其他节点的边

State一共有4种类型:Start/Final/Normal/Stop

生成NFA的过程就是将反向解析Pattern链表的过程,大概的过程如下:

  1. 创建一个$end$的结束节点(Final
  2. 再从后往前创建每个state节点,作为中间节点(Normal/Stop
  3. 最后创建一个开始节点(Start

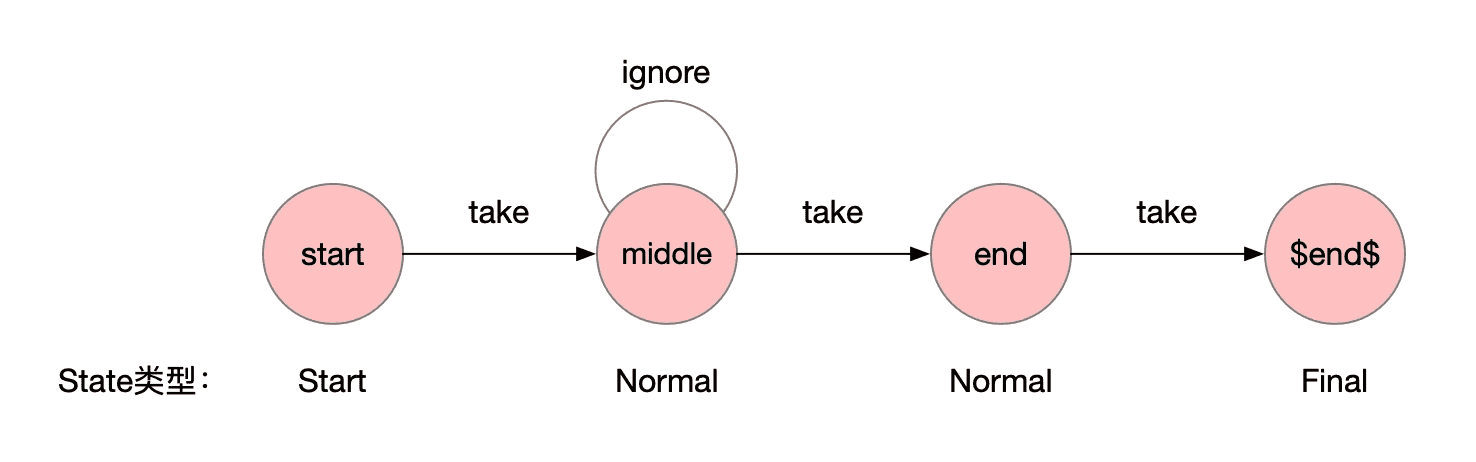

State的名称就是Pattern的节点名称,创建完成之后如下图所示。

Transition

State代表了当前状态机的状态,不同状态之前的切换定义成StateTransition

结构定义如下:

class StateTransition:

    def __init__(self, source_state, action, target_state, condition):
        self.__source_state = source_state    # 开始的State节点
        self.__action = action                # 具体action类型:take/ignore/proceed
        self.__target_state = target_state    # 结束的State节点
        self.__condition = condition        # 节点之间的判断条件

边的生成逻辑跟Pattern的事件消费策略相关,以下是事件消费策略:

class ConsumingStrategy:
    STRICT = 0            # 严格匹配下个
    SKIP_TILL_NEXT = 1    # 跳过下一个
    SKIP_TILL_ANY = 2    # 跳过任意一个
    NOT_FOLLOW = 3        # 非跟随模式
    NOT_NEXT = 4        # 非紧邻模式

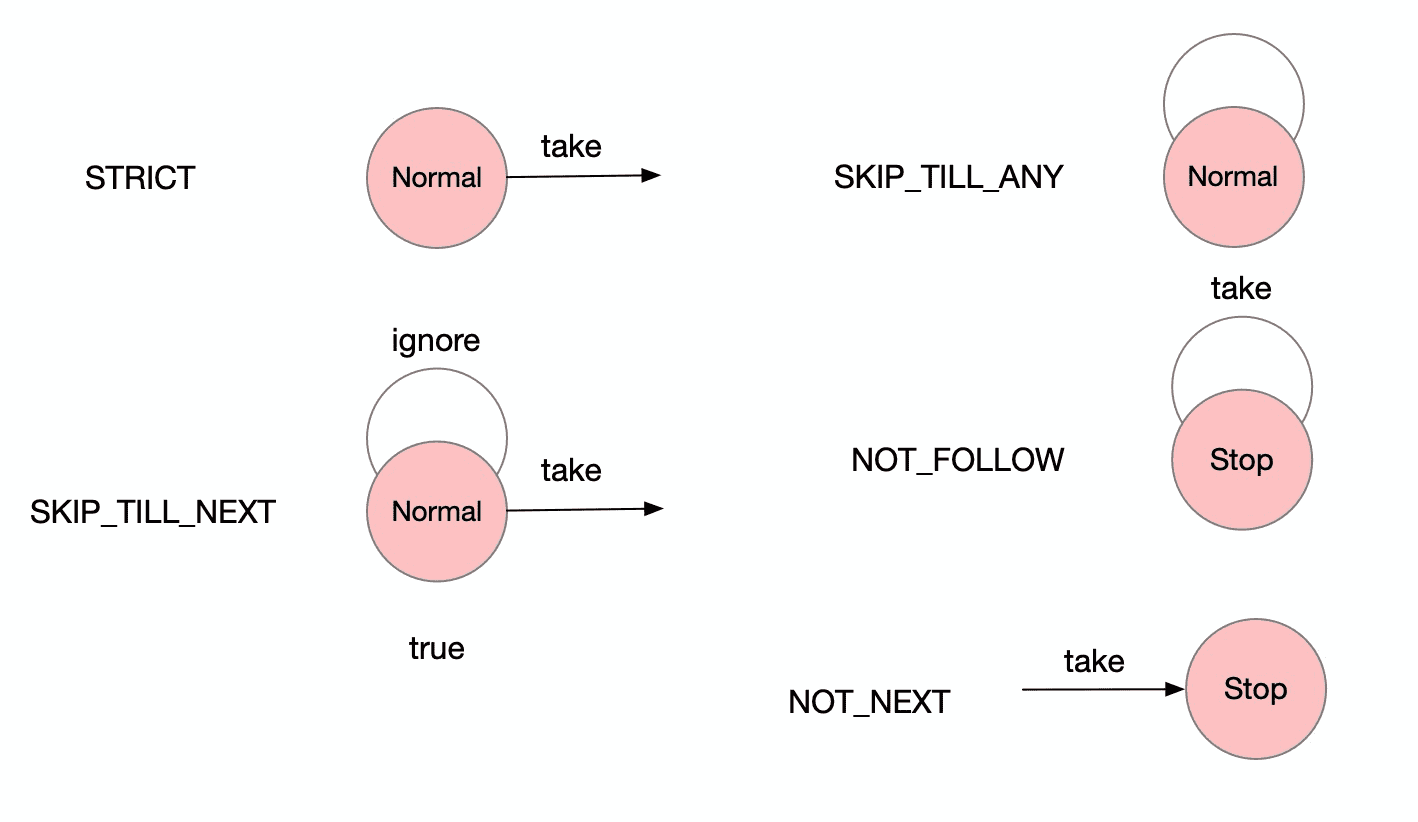

不同的消费策略,得到的状态机如下图所示:

  • STRICT: 如果命中了事件了,会进到下个状态
  • SKIP_TILL_NEXT: 如果命中了会进入下一个状态,否则会再当前节点循环,进入ignore的边
  • SKIP_TILL_ANY: 不管是否命中条件,都会一直在当前状态循环
  • NOT_FOLLOW: 如果遇到了一个匹配的,就会进入Stop状态
  • NOT_NEXT: 如果命中一条,则进入Stop状态

在Pattern中,不同的接口会创建出不同的消费策略节点,例如followed_by接口会创建SKIP_TILL_NEXT的节点。

Times

如果有的规则,要求特定的事件,循环出现几次,那现在就要用到times接口。比如浏览3次宝贝这个规则,规则就可以写成:

Pattern.begin('e1').where(SimpleCondition()).times(3);

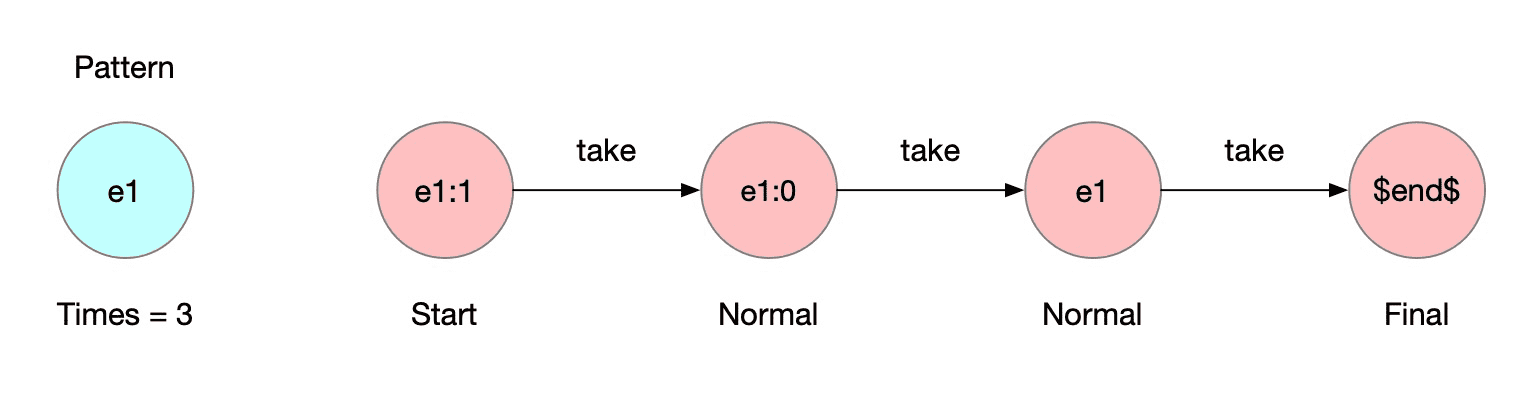

最终就会得到一个Times = 3的Pattern,编译器在拿到这个Pattern之后,一样先创建一个$end$的Final节点,在处理times的时候,会创建重复的节点,只不过名称不同,不同的点之间用take链接起来,如下图所示:

Python CEP聚合

Flink是通过InputStream将匹配的事件转移给CEPOperator,执行聚合操作;但是在客户端的聚合,一次执行就一个事件流,所以可以将聚合简化到一次匹配过程中,因此我们对于Flink的聚合操作做了改造,使其更适合端上的场景。

那么聚合的脚本写法如下:

_pattern = Pattern.begin("start").where(self.start_filter)\
            .followed_by('middle').where(SimpleCondition())\
            .next_('end').where(self.end_filter)\
            .group_by('group_by').fields('start', 'userId')

这里声明了,以start节点中的userId作为聚合的节点,我们就会得到如下的Pattern链表:

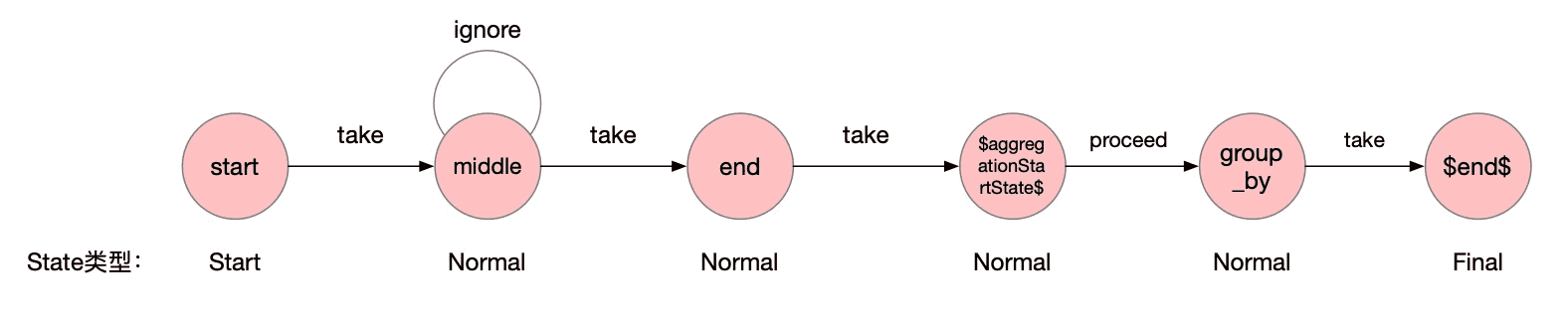

在解析group_by节点的时候,我们需要做个特殊处理,判断如果有聚合节点,我们就需要再$end$节点和前面节点之间插入一个聚合的节点和哨兵位节点,哨兵位节点命名为$aggregationStartState$,最终效果如下图所示:

在NFA匹配的过程中,当匹配结束,就可以将匹配到的事件流,传到聚合节点,再进一步聚合。$aggregationStartState$节点和group_by节点之间,是通过proceed结合,不需要满足特定条件就可以执行。

具体的实现过程如下,可见与Flink不同的是,我们创建了一个特殊的State节点AggregationState

# 创建聚合节点
def __create_aggregation_state(self, sink_state):
    # 渠道聚合节点的condition
    _aggregation_condition = self.__current_pattern.get_aggregation_condition()

    # 创建AggregationState
    not_next = AggregationState(
        self.__current_pattern.get_name(),
        StateType.Normal,
        _aggregation_condition.get_key_by_state_name(),
        _aggregation_condition.get_field())
    self.__states.append(not_next)

    # 获取take的条件
    take_condition = self.__get_take_condition(self.__current_pattern)
    not_next.add_take(sink_state, take_condition)

    # 将游标指向上一个节点
    self.__following_pattern = self.__current_pattern
    self.__current_pattern = self.__current_pattern.get_previous()

    return not_next

Show Me The Code

讲了太多原理的东西,接下来看下代码里面如何工作的,先来看下如何来编写一个CEP策略。

策略脚本

现在看下如何写一个完整的python版本的cep规则,以宝贝详情页为例,规则描述如下:

需要匹配用户查看3次宝贝详情页

那规则的写法如下:

# 1. 创建用来匹配的Pattern
_pattern = Pattern.begin('e1').where(KVCondition('scene', 'Page_xyItemDetail')).times(3)

# 2. 将需要匹配的事件流_batch_data和待匹配的Pattern
# CEP内部会先将pattern转化成NFA,然后再用NFA去匹配事件流
_cep = CEP.pattern(_batch_data['eventSeq'], _pattern)

# 用来选择的逻辑
def select_function(data):
    pass

# 3. 匹配完成,通过cep的select接口查询匹配到的结果
self.result = _cep.select(select_function)

CEP.pattern()函数里面,会先创建NFA,然后去进行匹配,可见整个匹配策略脚本非常的短小精悍。

生成NFA

如下代码用来将Pattern链表转化成NFA图:

# 最后一个Pattern节点不允许是NotFollowedBy
if self.__current_pattern.get_quantifier().get_consuming_strategy() == ConsumingStrategy.NOT_FOLLOW:
    raise Exception('NotFollowedBy is not supported as a last part of a Pattern!')
# 校验Pattern的名称,必须唯一
self.__check_pattern_name_uniqueness()
# 校验Pattern的策略
self.__check_pattern_skip_strategy()
# 首先创建Final节点
sink_state = self.__create_ending_state()
# 判定是否有聚合节点
if self.__current_pattern.get_aggregation_condition() is not None:
    # 首先创建聚合节点
    sink_state = self.__create_aggregation_state(sink_state)
    # 然后创建聚合几点的起始节点
    sink_state = self.__create_aggregation_start_state(sink_state)
# 创建状态机中的中间节点,此函数会循环知道Start节点的Pattern
sink_state = self.__create_middle_states(sink_state)
# 最后创建Start节点
self.__create_start_state(sink_state)
# 根据state列表和window来创建NFA
return NFA(self.__states, self.__window_time, False)

总结

闲鱼已经上了几个策略,整体看来比较稳定,不过还有很多优化的空间。从实测效果来看,端侧从触发策略到执行Action用时不会超过1s,其中还包含了一次网络请求的时间。

性能数据

  • 执行时间

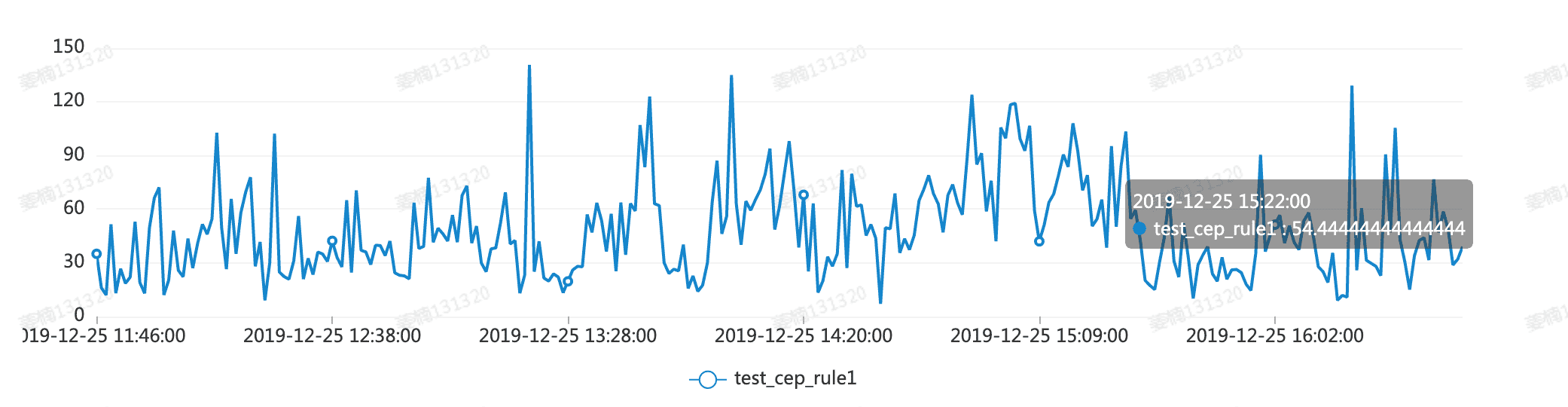

单个脚本,执行时间大概在100ms左右。

  • 内存使用

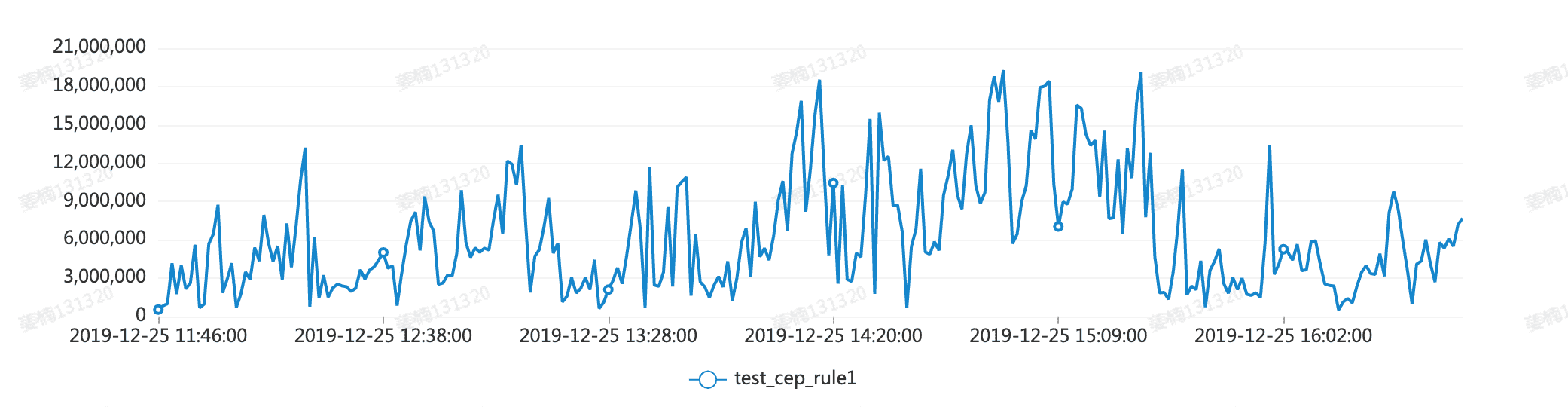

现在内存使用峰值还是比较高,大概在15M左右。关于内存过大的问题,目前正在讨论一个方案:Python CEP可以持久化当前NFA的状态,然后再触发策略的时候,只带从未触发过的事件流,避免很多重复计算。之前运行一次脚本要处理500个事件,现在可能就缩减到100之内,可以极大的减小内存消耗。同时带来另外一个问题,就是执行脚本的都会有一个IO操作,耗时会增加。

Flink与客户端对比

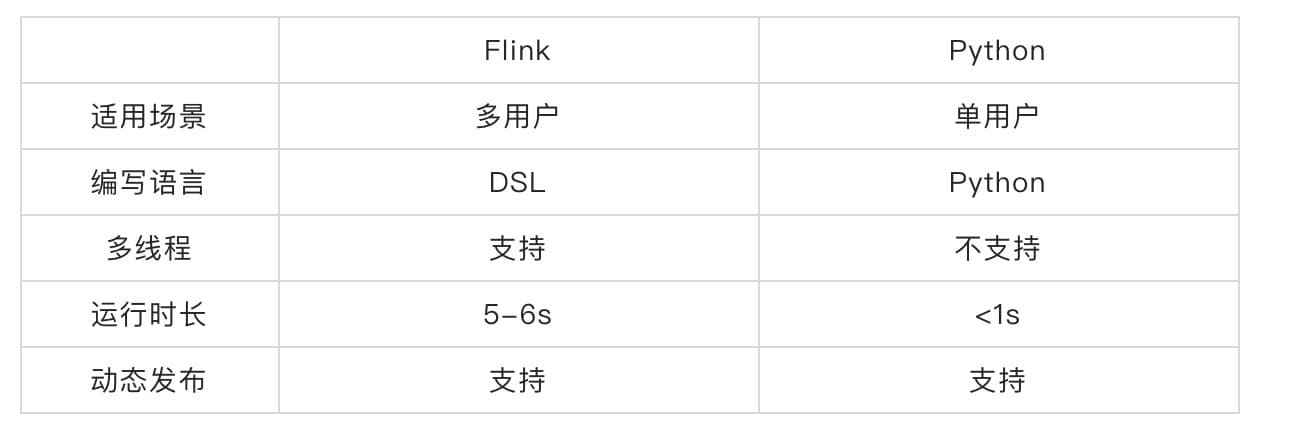

现在对于Flink和客户端Python CEP做一个简单的对比:

相比Flink,端侧CEP还是有它的优势,在端侧可以直接利用客户端的埋点信息进行计算,运行时长缩减了80%,而且也支持动态发布。Python脚本支持2端通投,在保证2端埋点一致的前提下,也极大的减少了维护成本。

未来

现在端计算还存在很多待优化的地方:

  1. 端计算是用Python实现,无法做到像Flink的状态机常驻内存,每次都要重新创建匹配,带来了额外的消耗
  2. 在事件流的清洗上面,现在是通过回朔拿到之前的事件流,存在大量的重复计算,后续可以借鉴Flink的Window机制来进行优化。
  3. 目前编译器暂时还不支持Group Pattern,后续还要对其进行扩展。
  4. Python脚本现在还是需要手动编写,后续还可以考虑通过DSL来自动生成。

整体看来,Python脚本执行策略还是有一定的性能损耗,不管是在创建NFA或者是匹配过程,后续可以考虑将匹配引擎用C++实现,然后真正做到常驻内存,从而做到高效的执行效率。后期做到NFA持久化之后,C++也可以复用整套持久化协议,从而优化整个引擎的执行效率。除此之外,策略在执行的过程中,还可以考虑用TensorFlowLite优化参数策略参数,从而真正做到千人前面的策略。

参考文档

  1. 对于Flink的理解
  2. CEP in Flink(1) - CEP规则解析
  3. https://flink.apache.org/
  4. 《Efficient Pattern Matching over Event Streams》
  5. https://github.com/apache/flink
