玩转Tablestore：使用Grafana快速展示时序数据

2020-01-31 1757
版权
版权声明：
本文内容由阿里云实名注册用户自发贡献，版权归原作者所有，阿里云开发者社区不拥有其著作权，亦不承担相应法律责任。具体规则请查看《 阿里云开发者社区用户服务协议》和 《阿里云开发者社区知识产权保护指引》。如果您发现本社区中有涉嫌抄袭的内容，填写 侵权投诉表单进行举报，一经查实，本社区将立刻删除涉嫌侵权内容。
本文涉及的产品
RDS MySQL Serverless 基础系列，0.5-2RCU 50GB
推荐场景：
学生管理系统数据库设计 搭建个人博客
云数据库 RDS MySQL，集群系列 2核4GB
推荐场景：
搭建个人博客
云数据库 RDS MySQL，高可用系列 2核4GB
简介： Grafana 是一款采用 go 语言编写的开源应用，主要用于大规模指标数据的可视化展现，是网络架构和应用分析中最流行的时序数据展示工具，可以通过将采集的数据查询然后可视化的展示，实现报警通知；Grafana拥有丰富的数据源，官方支持以下数据源:Graphite，Elasticsearch，InfluxDB，Prometheus，Cloudwatch，MySQ

Grafana 是一款采用 go 语言编写的开源应用，主要用于大规模指标数据的可视化展现，是网络架构和应用分析中最流行的时序数据展示工具，可以通过将采集的数据查询然后可视化的展示，实现报警通知；Grafana拥有丰富的数据源，官方支持以下数据源:Graphite，Elasticsearch，InfluxDB，Prometheus，Cloudwatch，MySQL和OpenTSDB等。Tablestore基于DLA，能提供标准的SQL读能力，所以天然就可以使用MySQL插件接入Tablestore的时序数据。

Data Lake Analytics（DLA）是Serverless化的交互式联合查询服务。无需ETL，使用标准SQL即可分析与集成对象存储(OSS)、数据库(PostgreSQL/MySQL等)、NoSQL(Tablestore等)数据源的数据。

表格存储（Tablestore）是阿里云自研的面向海量结构化数据存储的Serverless NoSQL多模型数据库，被广泛用于社交、物联网、人工智能、元数据和大数据等业务场景。提供兼容HBase的WideColumn模型、消息模型Timeline以及时空模型Timestream，可提供PB级存储、千万TPS以及毫秒级延迟的服务能力。



Tablestore不仅支持阿里云自研的计算生态，比如MaxCompute、Blink；还是支持开源的计算生态，比如Spark、Flink等，因此成为计算下游Sink结果表的绝佳选择，同时依托底层优秀的架构，提供毫秒级实时的查询能力，配合DLA服务，实现在线的交互式分析能力。如图所示，这一套标准的数据处理流程，数据经过加工计算，生成高附加值的内容，持久化到数据库中，并为客户提供在线的访问能力。






今天这篇文章正如标题所示，借助DLA 标准SQL的能力，通过Grafana展示Tablestore中存储的监控数据。为了方便起见，Grafana我们采用本地部署的模式，我们在阿里云上购买一台按量的VPC环境的ECS（CentOS），用于搭建Grafana和注入数据。



准备资源



Tablestore资源

第一步，我们要准备一个Tablestore的实例，细节我们可以参考《快速入门》。并记录得到实例名、VPC域名、云账户AccessKeyId信息。



# 样例
# VPC域名：https://ecs-metric.cn-hangzhou.vpc.tablestore.aliyuncs.com
# 实例名：ecs-metric
# AccessKeyId：test-accessid
# AccessKeySecret：test-accesskey



为了方便起见，以下对Tablestore的操作，都使用Tablestore Cli来执行



下载解压Cli，并配置Cli的访问信息：



./ts config --endpoint https://{VPC域名} --instance {实例名} --id {AccessKeyId} --key {AccessKeySecret}

# 样例
# ./ts config --endpoint https://ecs-metric.cn-hangzhou.vpc.tablestore.aliyuncs.com --instance ecs-metric --id test_accessid --key test_accesskey



使用Cli，创建一张表，表名为metric，schema如下：



字段

是否主键

类型

描述

machine

是

string

机器的Host name

ts

是

integer

Unix时间戳，单位为秒

load

否

double

机器负载

network_in

否

double

网络流入流量

network_out

否

double

网络流出流量

diskutil

否

double

磁盘负载





创建表的命令

# Tablestore是Schema Free模式，只用创建主键即可，非主键列不用预先定义
./ts create -t metric --pk '[{"c":"machine", "t":"string"}, {"c":"ts", "t":"integer"}]'
./ts lt
./ts use -t metric



注入一部分数据



#注入2个ECS模拟监控数据, 分别是machineA,machineB, 时间范围是2020-01-18 12:50:00到2020-01-18 12:50:45
./ts put --pk '["machineA", 1579323000]' --attr '[{"c":"load", "v":3.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323005]' --attr '[{"c":"load", "v":7.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":31.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323010]' --attr '[{"c":"load", "v":3.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323015]' --attr '[{"c":"load", "v":2.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323020]' --attr '[{"c":"load", "v":6.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":172.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323025]' --attr '[{"c":"load", "v":2.0}, {"c":"network_in", "v":32.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323030]' --attr '[{"c":"load", "v":4.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":4.0}]'
./ts put --pk '["machineA", 1579323035]' --attr '[{"c":"load", "v":7.0}, {"c":"network_in", "v":70.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323040]' --attr '[{"c":"load", "v":2.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":112.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineA", 1579323045]' --attr '[{"c":"load", "v":3.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":2.0}]'

./ts put --pk '["machineB", 1579323000]' --attr '[{"c":"load", "v":3.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323005]' --attr '[{"c":"load", "v":7.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":31.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323010]' --attr '[{"c":"load", "v":3.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323015]' --attr '[{"c":"load", "v":2.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323020]' --attr '[{"c":"load", "v":6.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":172.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323025]' --attr '[{"c":"load", "v":2.0}, {"c":"network_in", "v":32.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323030]' --attr '[{"c":"load", "v":4.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":4.0}]'
./ts put --pk '["machineB", 1579323035]' --attr '[{"c":"load", "v":7.0}, {"c":"network_in", "v":70.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323040]' --attr '[{"c":"load", "v":2.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":112.0}, {"c":"diskutil", "v":1.0}]'
./ts put --pk '["machineB", 1579323045]' --attr '[{"c":"load", "v":3.0}, {"c":"network_in", "v":120.0}, {"c":"network_out", "v":120.0}, {"c":"diskutil", "v":2.0}]'



DLA资源

第二步，我们要开通DLA服务，并配置DLA到Tablestore的映射。



在DLA控制台创建一个子账户："账户管理"



# 样例
# redchen_s1604337383174619



在DLA中新增实例的Schema信息，在DLA控制台 "SQL"->"SQL执行" 同步执行如下命令

CREATE SCHEMA {Schema名} with DBPROPERTIES(LOCATION ='https://{VPC域名}', catalog='ots', instance ='{实例名}');

# 样例
# CREATE SCHEMA ecs_metric_schema with DBPROPERTIES(LOCATION ='https://ecs-metric.cn-hangzhou.vpc.tablestore.aliyuncs.com', catalog='ots', instance ='ecs-metric');



在创建一个外表



# 注意，这里的表名和字段一定要和Tablestore一致
CREATE EXTERNAL TABLE metric (
    machine VARCHAR NOT NULL ,
    ts BIGINT NOT NULL,
    load DOUBLE,
    network_in DOUBLE,
    network_out DOUBLE,
    diskutil DOUBLE,
    primary key(machine, ts));



授权子账户能操作以上Schema



# 样例
# grant all on ecs_metric_schema.* to redchen_s1604337*********;

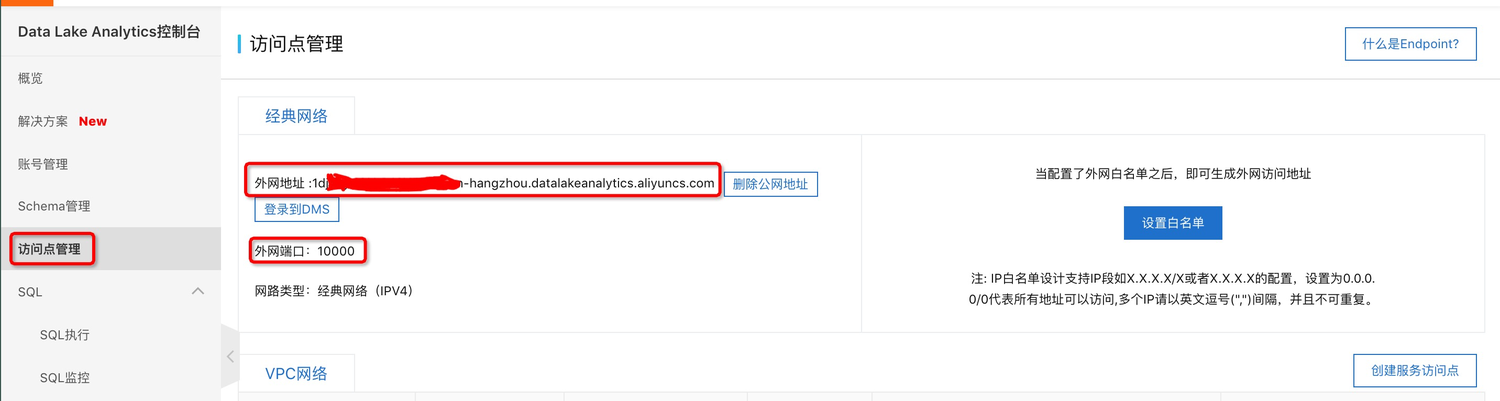

创建成功之后，可以在DLA界面找到JDBC的接入信息：DLA控制台->访问站点管理，如图所示：






配置完成之后，可以使用mysql客户端连接以上的接入地址，确认连接是否正常。



mysql -h{DLA外网地址} -P{端口} -u{账户} -p{密码} -D{Schema}

# 样例
# mysql -h*.cn-hangzhou.datalakeanalytics.aliyuncs.com -P10000 -u* -p* -Decs_metric_schema





安装Grafana

网上也有很多文档，这里就不单独在介绍；



使用Grafana

Grafana使用介绍，可以参见官网，其中最主要的概念包括， DataSources（数据源）、Dashboard（仪表盘）、Panel（面板）



第一步：配置数据源

我们这里使用使用MySQL接入，接入信息可以参见mysql客户端访问的信息ecs_metric_schema






配置接入信息并保存




第二步：新增一个Dashboard



配置一个Graph，读取metric表中的时序数据
