CB6121 EVB 开发板功耗测试方法
CB6121 EVB广播功耗测试方法
测试准备
这里使用CB6121 V1.0开发板，基于BLE SDK V1.1.0版本，测试广播应用在广播状态和连接状态下的平均功耗，测试环境如下表1所示：
表1 功耗测试环境
| 测试仪器 | KEYSIGHT N6705C |
|---|---|
| 测试软件 | Keysight 14585A |
| PC环境 | Windows10 |
| 终端环境 | Android9 |
| 终端应用 | NRF Connect(第三方蓝牙APP，安卓版本可以从应用商店获取) |
| BLE 固件版本 | BLE SDK V1.1.0 |
| BLE 应用名称 | Advertising |
| 被测设备硬件型号 | CB6121 V1.0 |
测试步骤
1 按照<>，使用CB6121 V1.0开发板下载资源包中的adv_test.hexf镜像，该镜像广播间隔为60ms

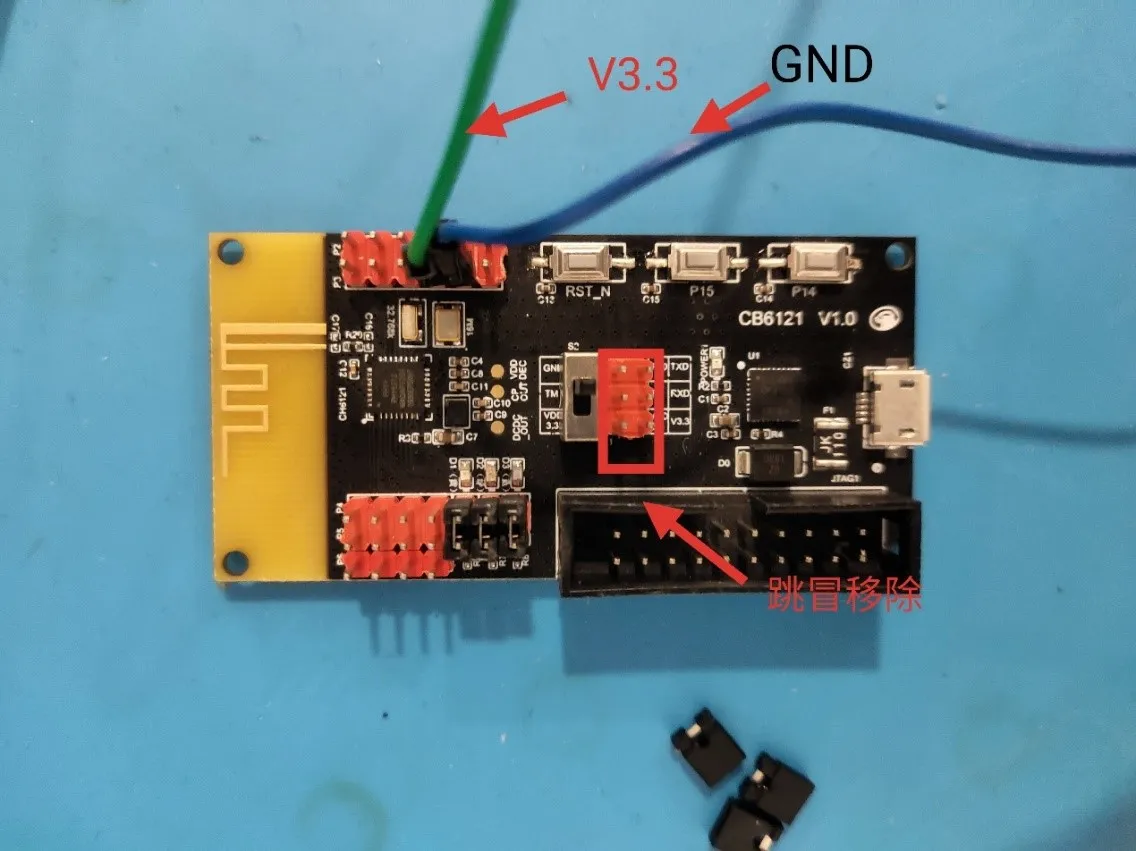

2 如图1所示，拔除开发板上的对应跳冒（TXD RXD V3.3），避免开发板上的LED、USB转串口模块影响功耗
图 1 开发板连接图

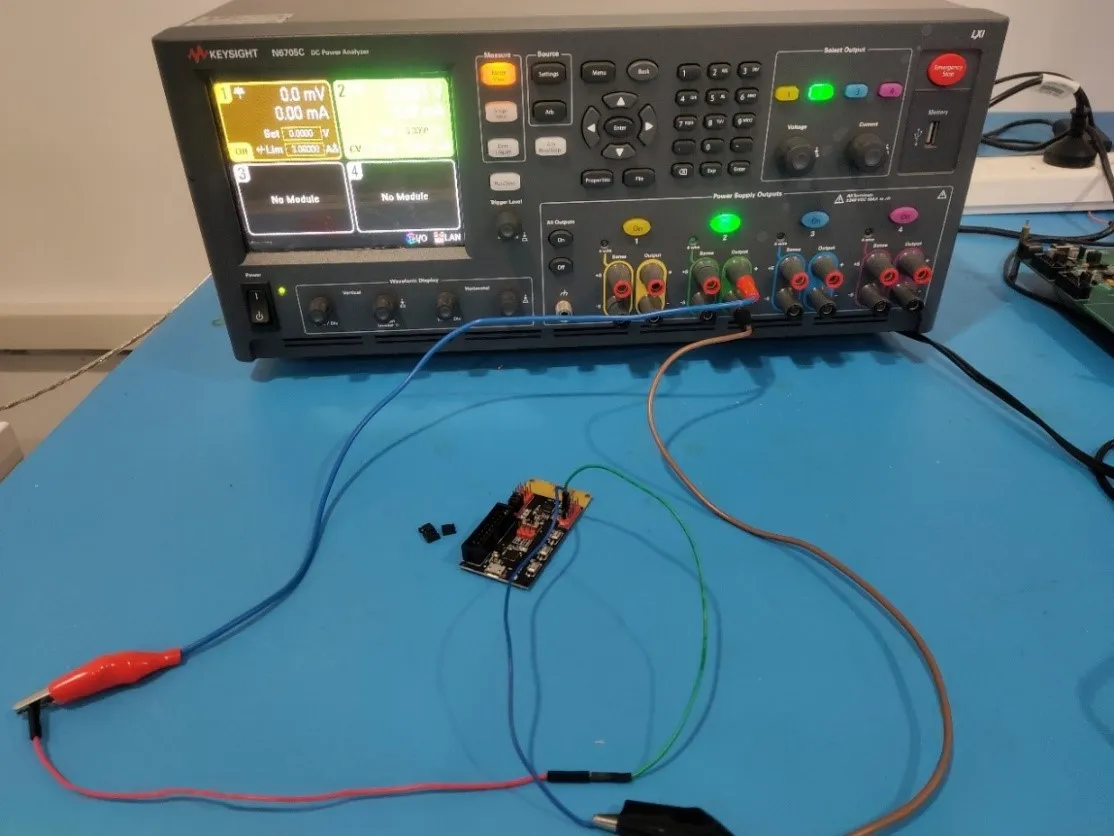

3 按照图2所示连接开发板与测试仪器，使用功耗测试仪输出3.3V，测试仪正极连接图1中开发板V3.3接口，测试仪负极连接图1中开发板GND接口
图 2功耗测试图
4 上电后开发板默认处于广播状态，在此状态下测试睡眠电流、平均工作电流、峰值电流参数

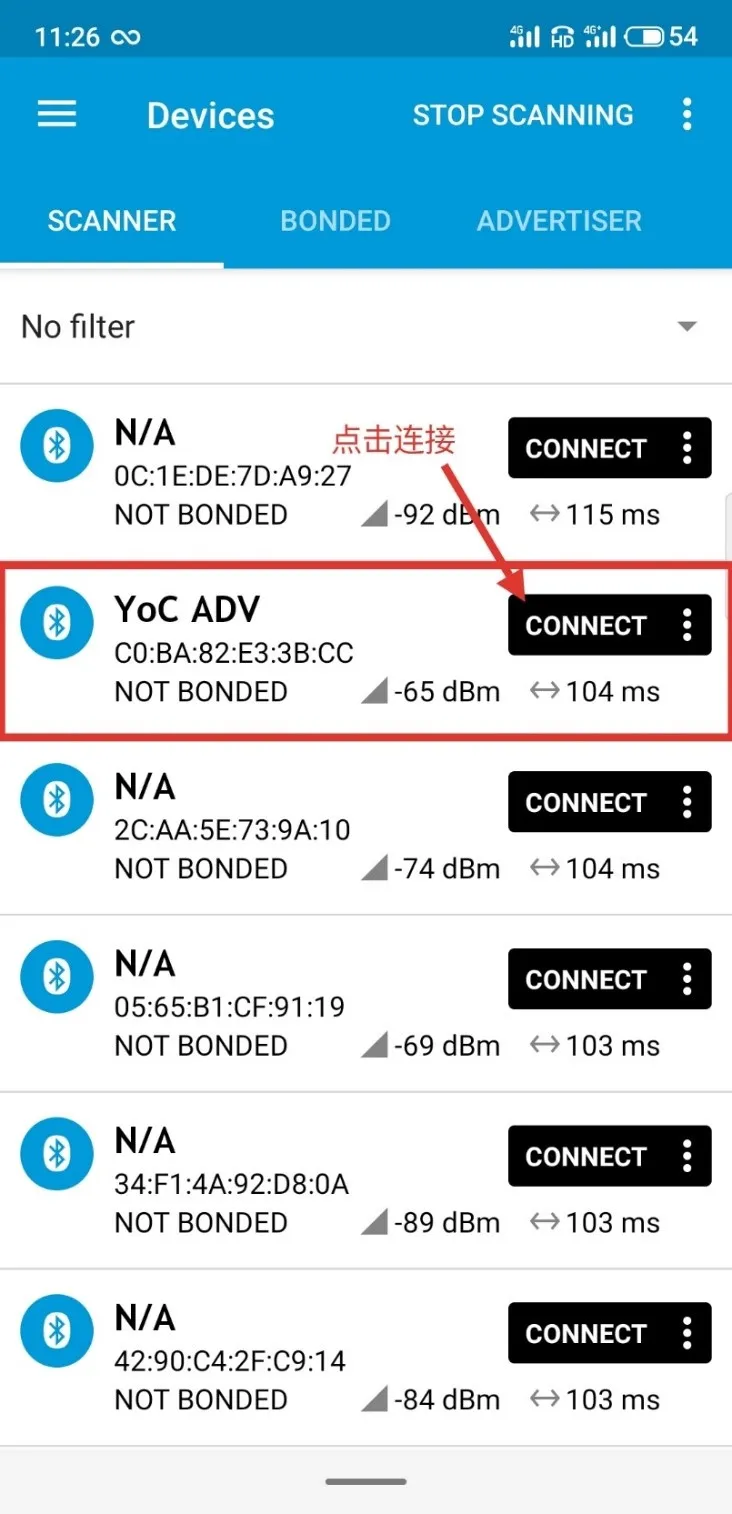

5 如下图3所示，手机打开NRF Connect,找到Yoc ADV设备并连接，测试设备slave连接状态下的平均电流
图 3 连接设备

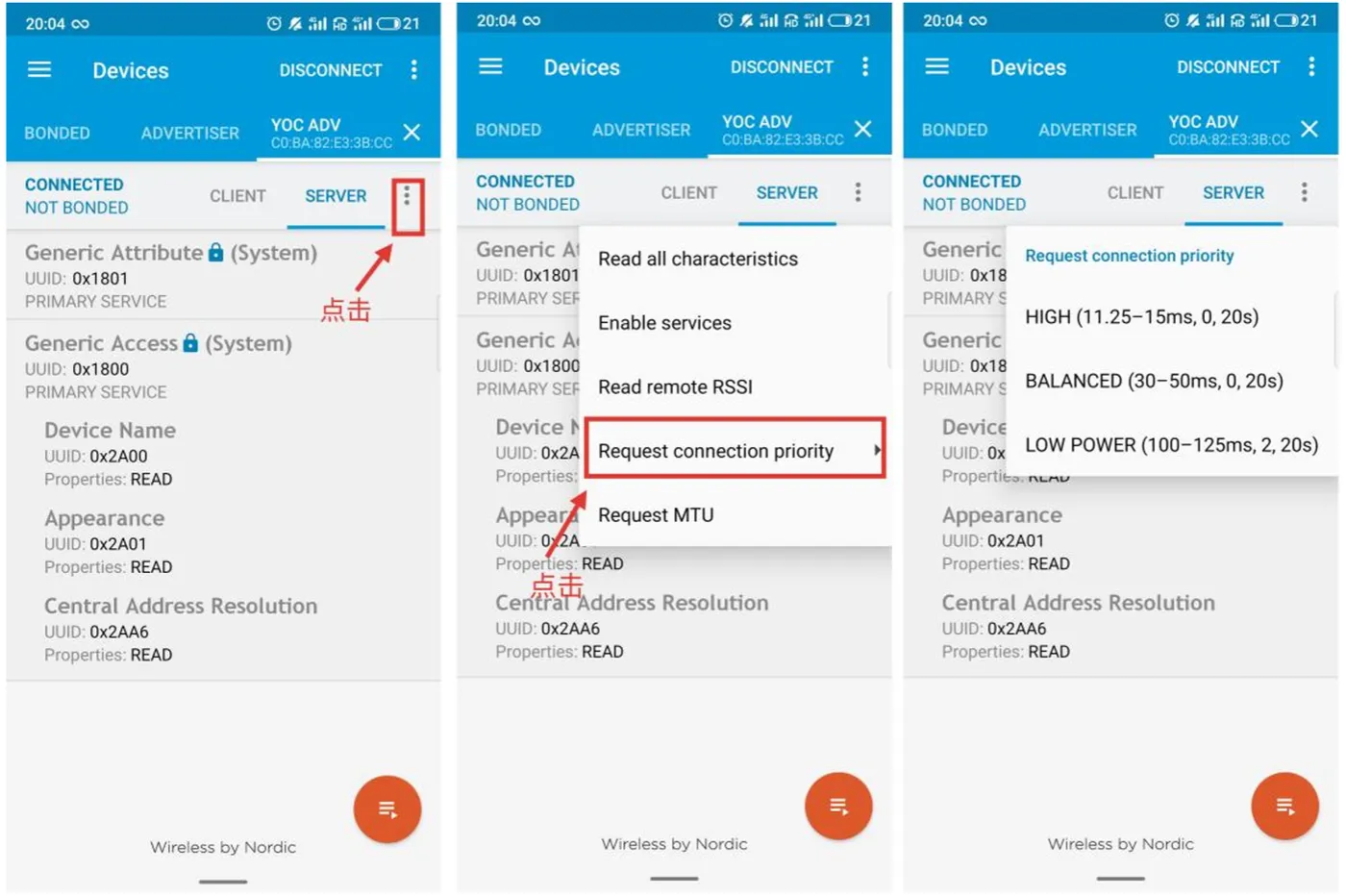

6 如下图4所示，通过设置APP的连接间隔参数，测试不同连接间隔下的功耗
图4 更改连接参数
测试结果

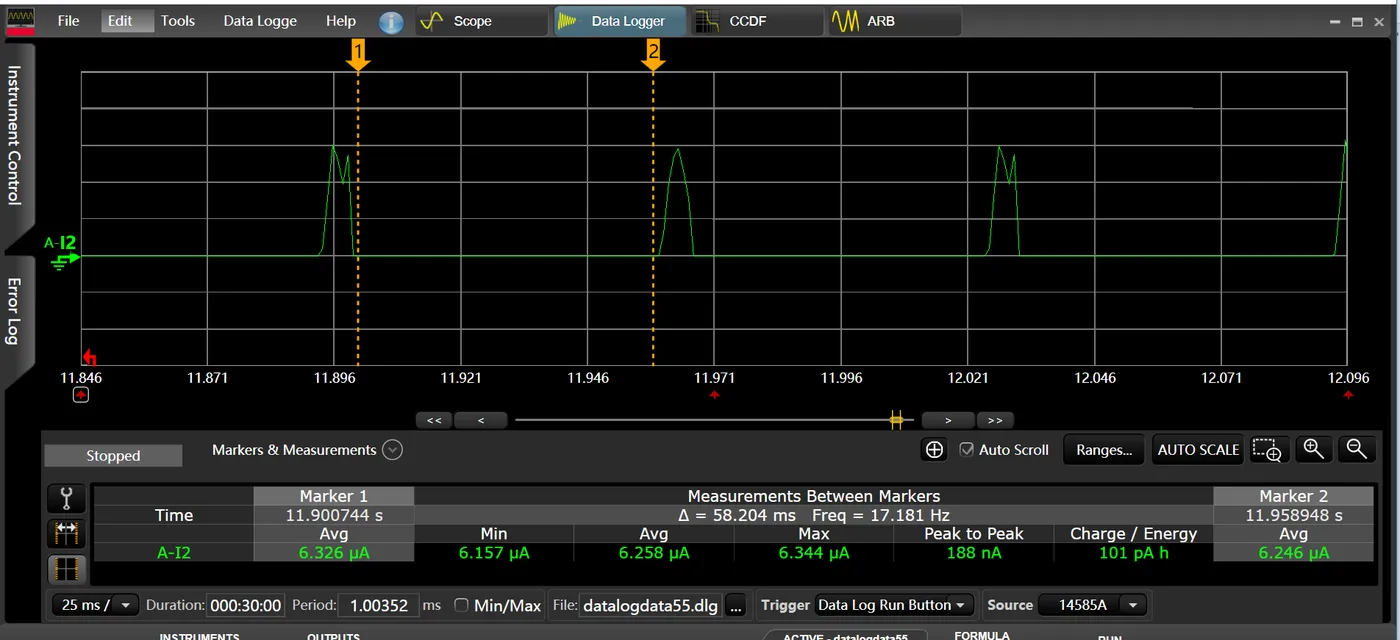

如下图5所示为60ms广播间隔下睡眠电流测试结果，平均睡眠电流为6.258uA
图 5 60ms广播间隔下睡眠电流测量

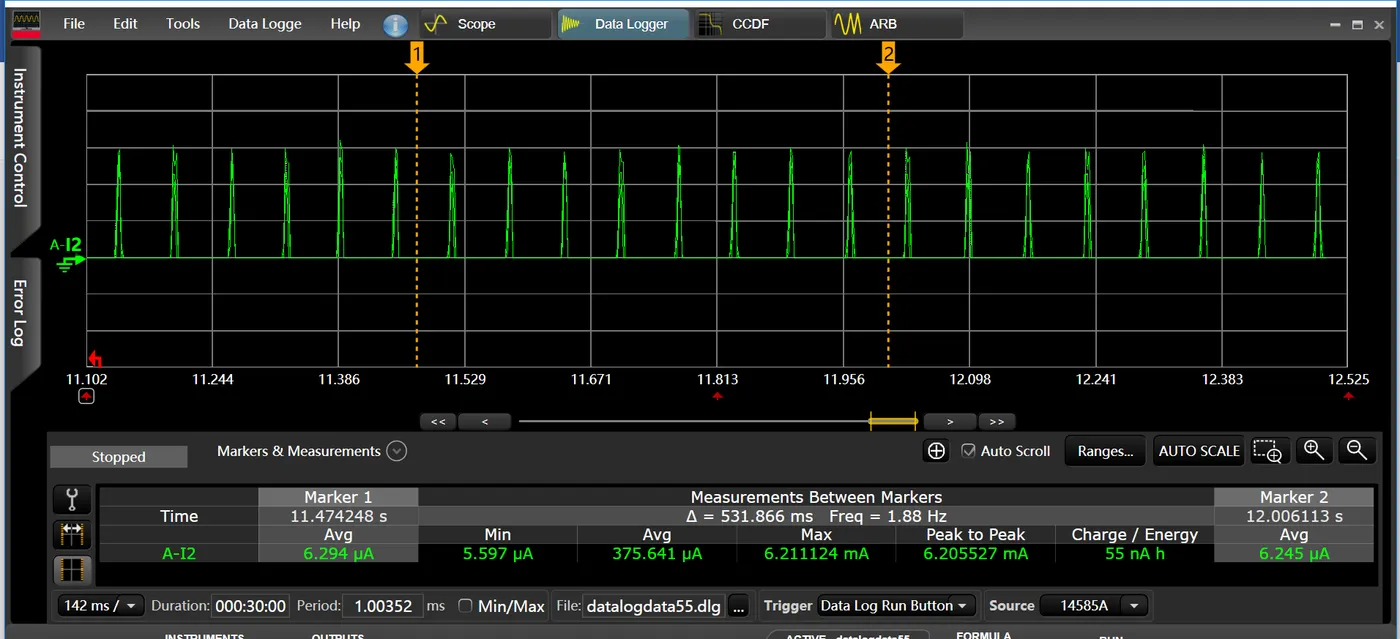

如下图6所示为60ms广播间隔下平均工作电流测试结果，平均工作电流为375.641uA
图 6 60 ms广播间隔下平均电流测量

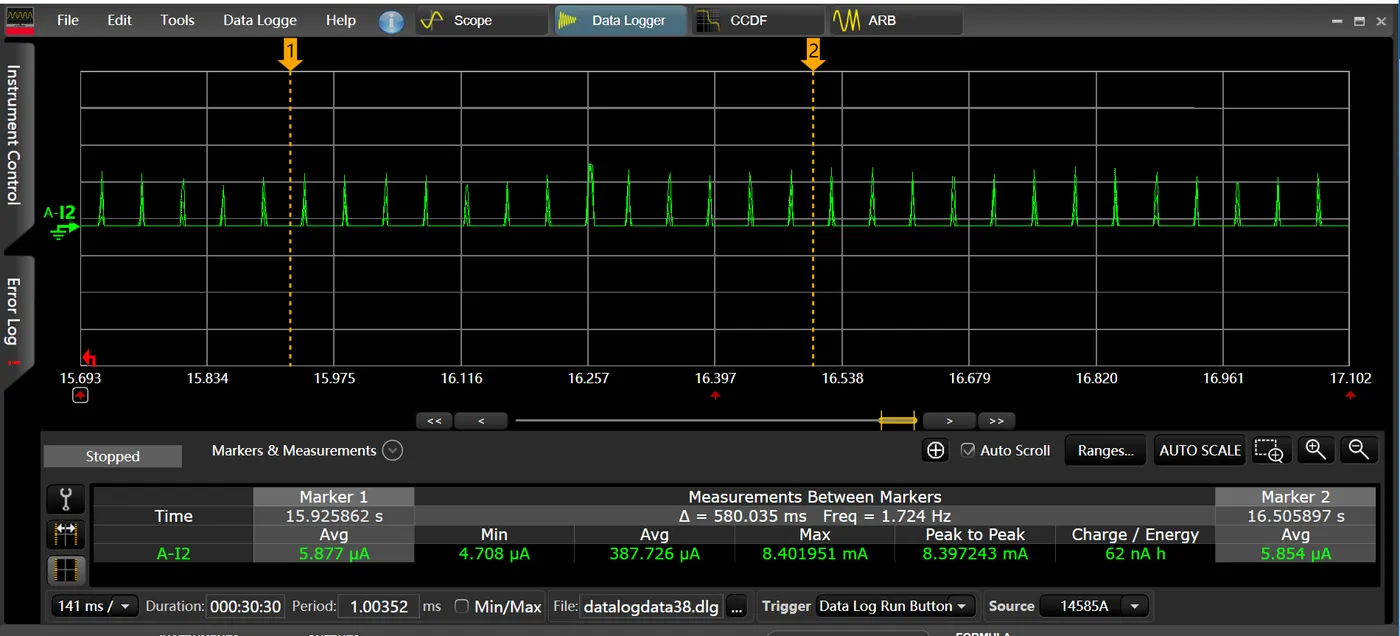

如下图7所示为30ms连接间隔下，平均工作电流为387.726uA
图 7 30ms连接间隔下平均工作电流测量
如下表2所示，为广播状态下，不同广播间隔功耗参数，从表中可以看出，睡眠电流、峰值功耗与广播间隔关系较小，平均工作电流则随着广播间隔的增大而减小，符合预期
表2 不同广播间隔下功耗参数
| 广播间隔 | 睡眠电流 | 平均电流 | 峰值电流 |
|---|---|---|---|
| 30ms | 6.345uA | 733.432uA | 6.580mA |
| 60ms | 5.878uA | 375.641uA | 6.211mA |
| 1s | 5.896uA | 36.416uA | 7.908mA |
如下表3所示，为连接状态下，不同连接间隔功耗参数，由表中可以看出，睡眠电流、峰值功耗与连接间隔关系较小，平均电流则随着连接间隔的增大而减小，符合预期
表3 不同连接间隔下功耗参数
| 连接间隔 | 连接lantency | 睡眠电流 | 平均电流 | 峰值电流 |
|---|---|---|---|---|
| 11.25ms | 0 | 5.947uA | 975.827uA | 7.940mA |
| 30ms | 0 | 5.905uA | 387.726uA | 8.402mA |
| 100ms | 2 | 5.898uA | 50.48uA | 7.500mA |
CB6121 EVB连接功耗测试方法
测试准备
测试CB6121在扫描状态和Master连接状态下的功耗参数，测试环境如下表4所示：
表4 功耗测试环境
| 测试仪器 | KEYSIGHT N6705C |
|---|---|
| 测试软件 | Keysight 14585A |
| PC环境 | Windows10 |
| BLE固件版本 | BLE SDK V1.1.0 |
| BLE应用名称 | scanner/hrs |
| 被测设备硬件型号 | CB6121 V1.0 * 2（台） |
测试步骤
1 按照<>，使用开发板资源包中的scanner_test.hexf镜像，该镜像连接间隔为60ms、扫描窗口为30ms、连接间隔为100ms、连接lantency为2
2 如图1、图2所示拔除开发板上的跳冒、连接功耗测试仪
3扫描状态下测试睡眠电流、平均工作电流、峰值电流

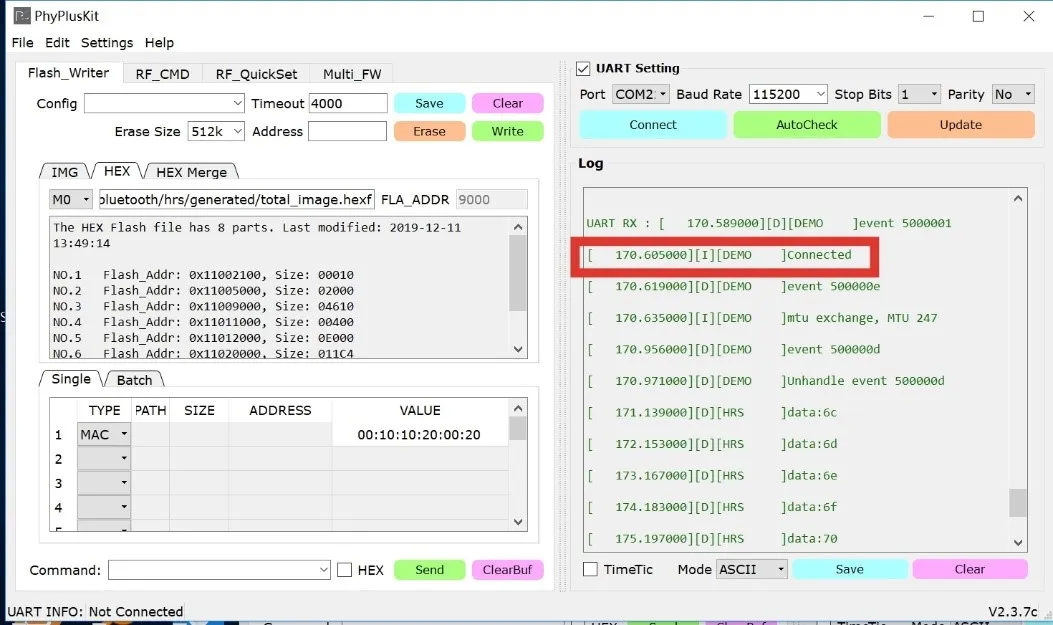

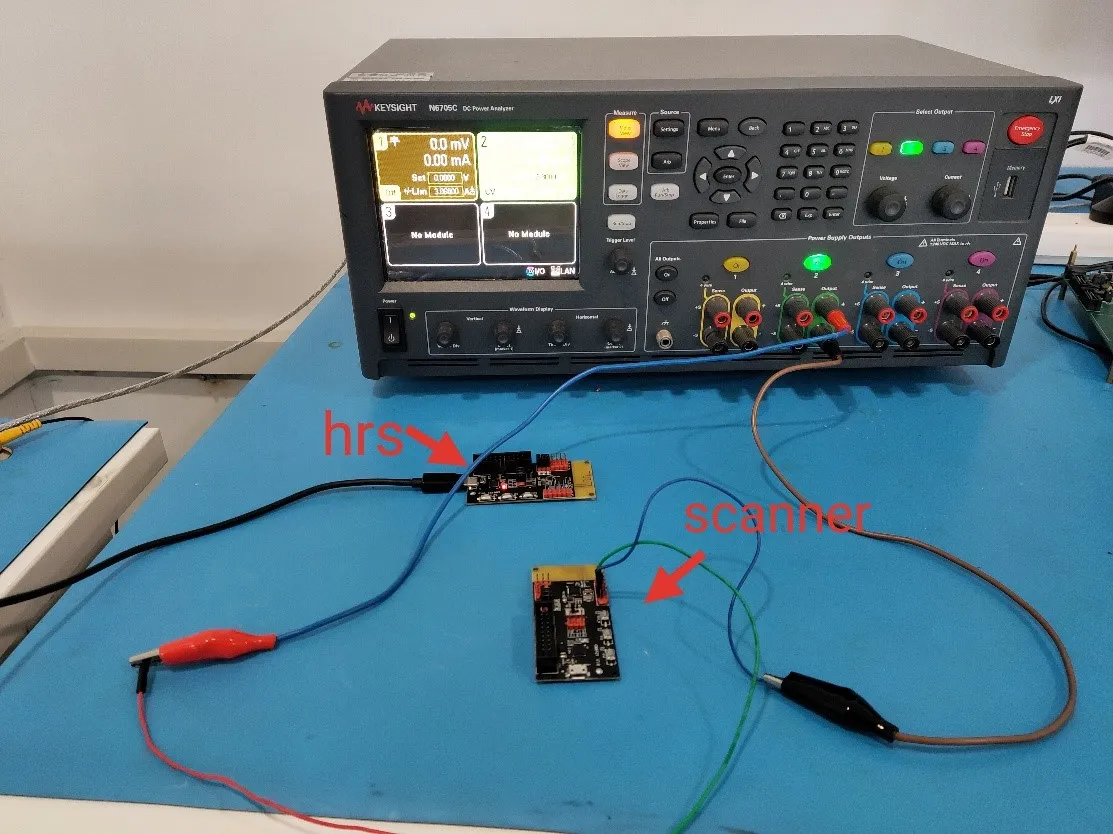

4 如下图8所示，搭建Master连接状态下的功耗测试场景，在另外一块开发板下载资源包中的hrs_test.hexf镜像，上电运行，此时scanner将自动与hrs建立连接，当hrs开发板打印如下图9所示连接成功信息时，即可进行功耗测试。
图 8 Scanner连接状态下功耗测试
图 9 scanner与hrs连接成功
测试结果

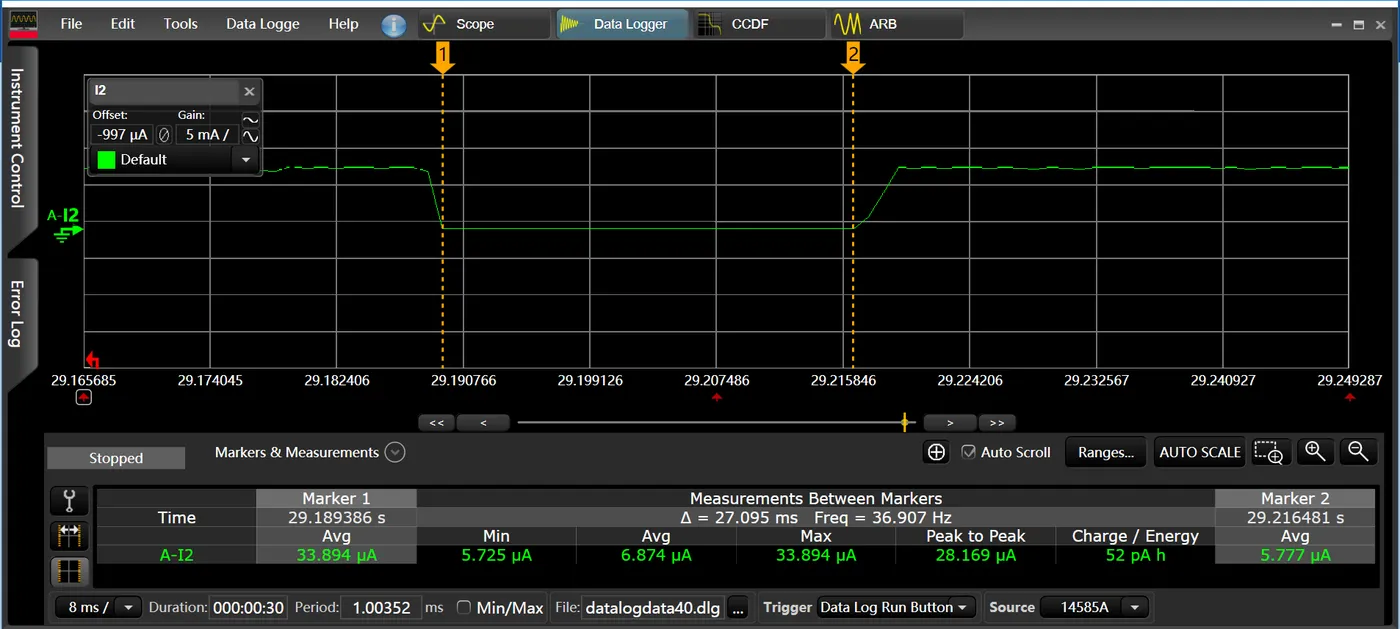

如下图10所示为60ms扫描间隔、30ms扫描窗口下睡眠电流测试结果，平均睡眠电流为6.874uA
图 10 60ms扫描间隔下睡眠电流测量

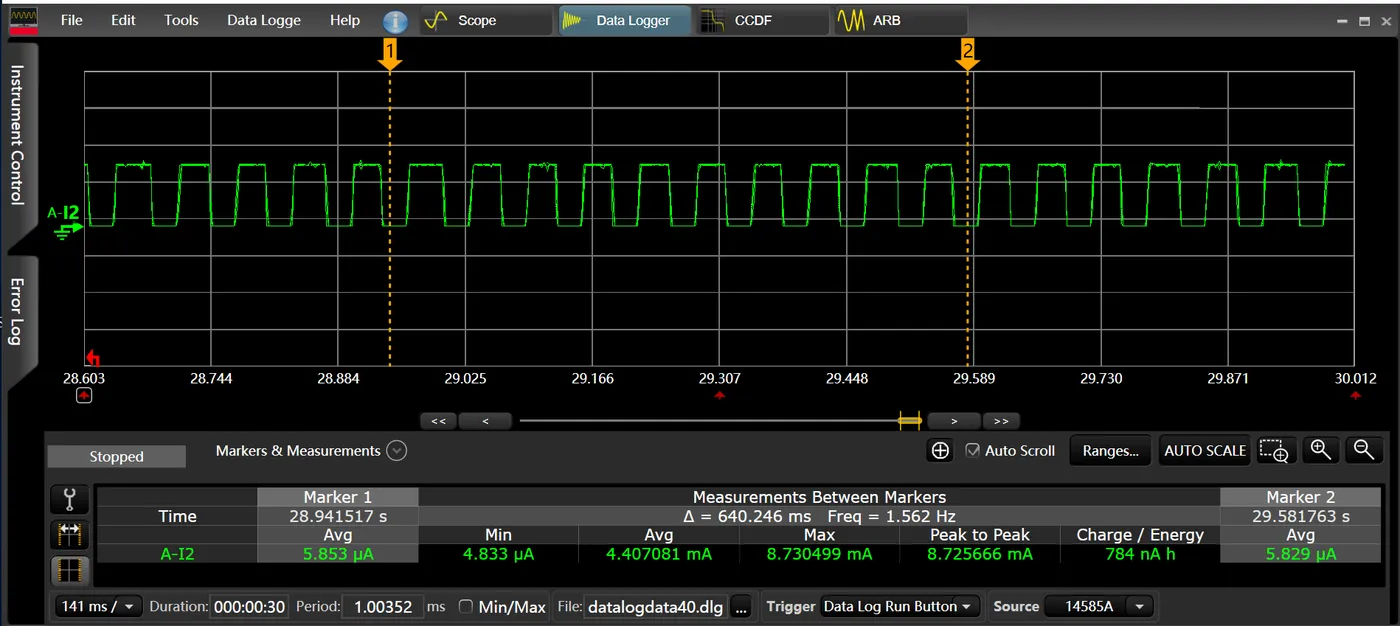

如下图11所示为60ms扫描间隔、30ms扫描窗口下，扫描状态平均工作电流测试结果，平均工作电流为4.407mA
图 11 60ms扫描间隔下平均电流测量

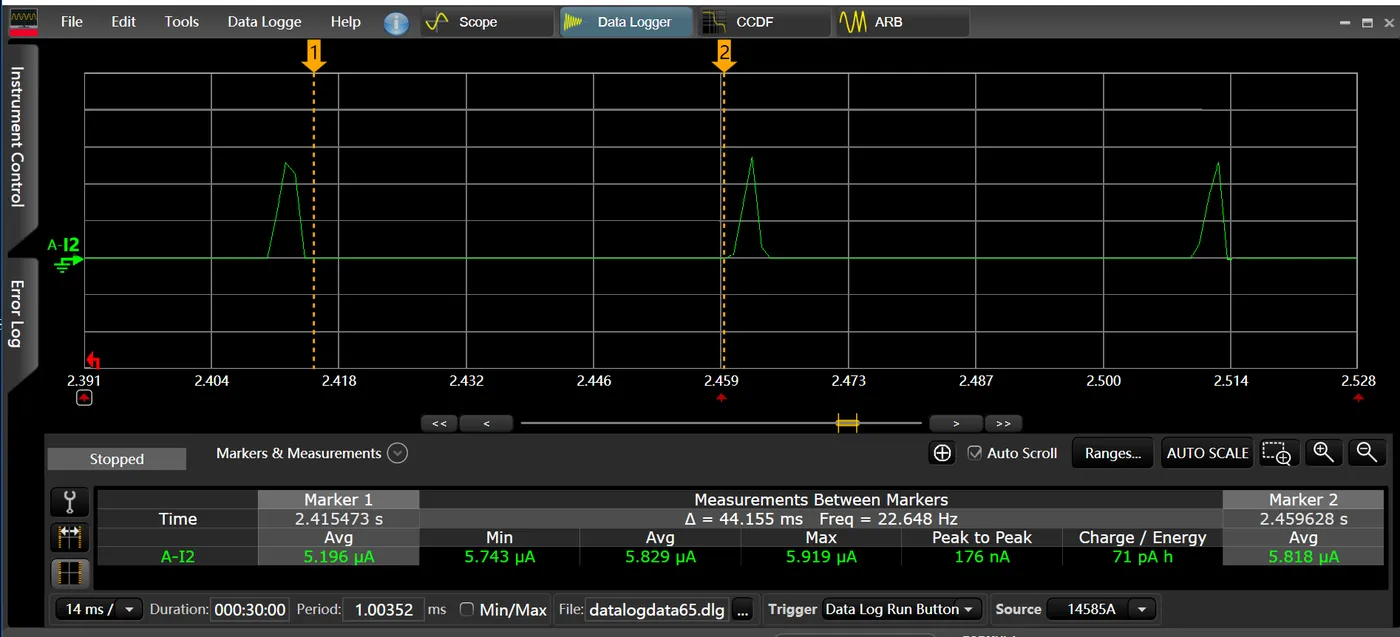

如下图12所示，为100ms连接间隔，2个lantency场景下，Master连接状态平均睡眠电流测试结果，平均睡眠电流为5.829uA
图 12 100 ms连接间隔下睡眠电流测量

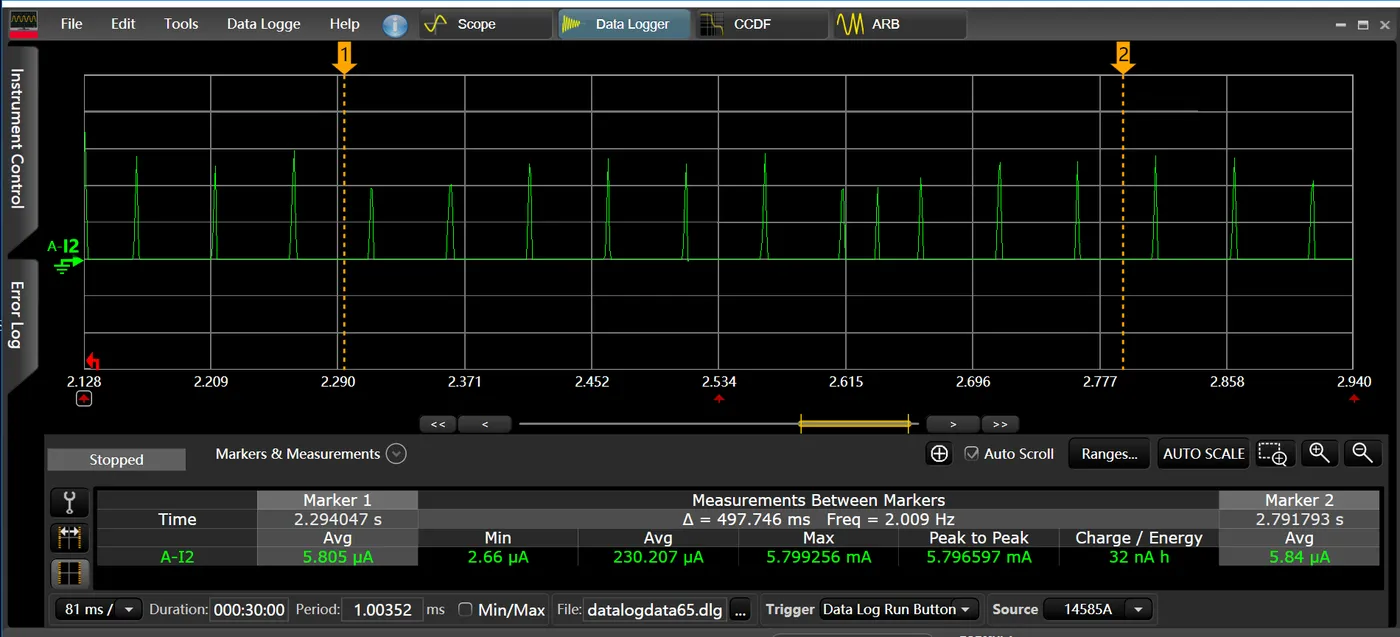

如下图13所示,为100ms连接间隔，2个lantency场景下，Master连接状态平均工作电流测试结果，平均工作电流为230.207uA
图 13 100ms连接间隔下平均工作电流测量
如下表3所示，为扫描状态下，不同扫描参数功耗参数，从表中可以看出，睡眠电流、峰值功耗与扫描参数关系较小，平均工作电流则随着扫描间隔的增大而减小，符合预期；
表3 不同扫描参数下功耗参数
| 扫描间隔 | 扫描窗口 | 睡眠电流 | 平均电流 | 峰值电流 |
|---|---|---|---|---|
| 60ms | 30ms | 6.874uA | 4.407mA | 8.730mA |
| 1.28s | 11.25ms | 6.003uA | 127.675uA | 8.522mA |
| 2.56s | 11.25ms | 6.182uA | 70.136uA | 8.782mA |
如下表4所示，为Master连接状态下，不同连接参数功耗参数，由表中可以看出，睡眠电流、峰值功耗与连接参数关系较小，平均工作电流则随着连接间隔的增大而减小，符合预期；
表4 不同连接参数下功耗参数
| 连接间隔 | 连接lantency | 睡眠电流 | 平均电流 | 峰值电流 |
|---|---|---|---|---|
| 11.25ms | 0 | 6.084uA | 841.245uA | 5.517mA |
| 30ms | 0 | 5.814uA | 348.458uA | 4.846mA |
| 100ms | 2 | 5.829uA | 230.207uA | 5.800mA |
注
以上测试所需的文档<>，以及开发板镜像资源请加钉钉群获取
