上次我们用开源EDA工具iverilog在Linux系统上成功仿真了wujian100_open，那么这次我们将使用Xilinx的FPGA开发工具vivado综合和实现wujian100，并最终生成可以直接下载到FPGA里的比特流文件。
不过这次我们不用Linux系统了，因为我之前已经在Windows系统上安装了Vivado 2018.3，没在Linux上装vivado，vivado这个软件也挺庞大的，下载安装有点儿麻烦，而且我也没在Linux上装别的综合工具（比如官方推荐的Synplify），所以我就直接在Windows系统上用vivado实现吧。
确定工程所用文件

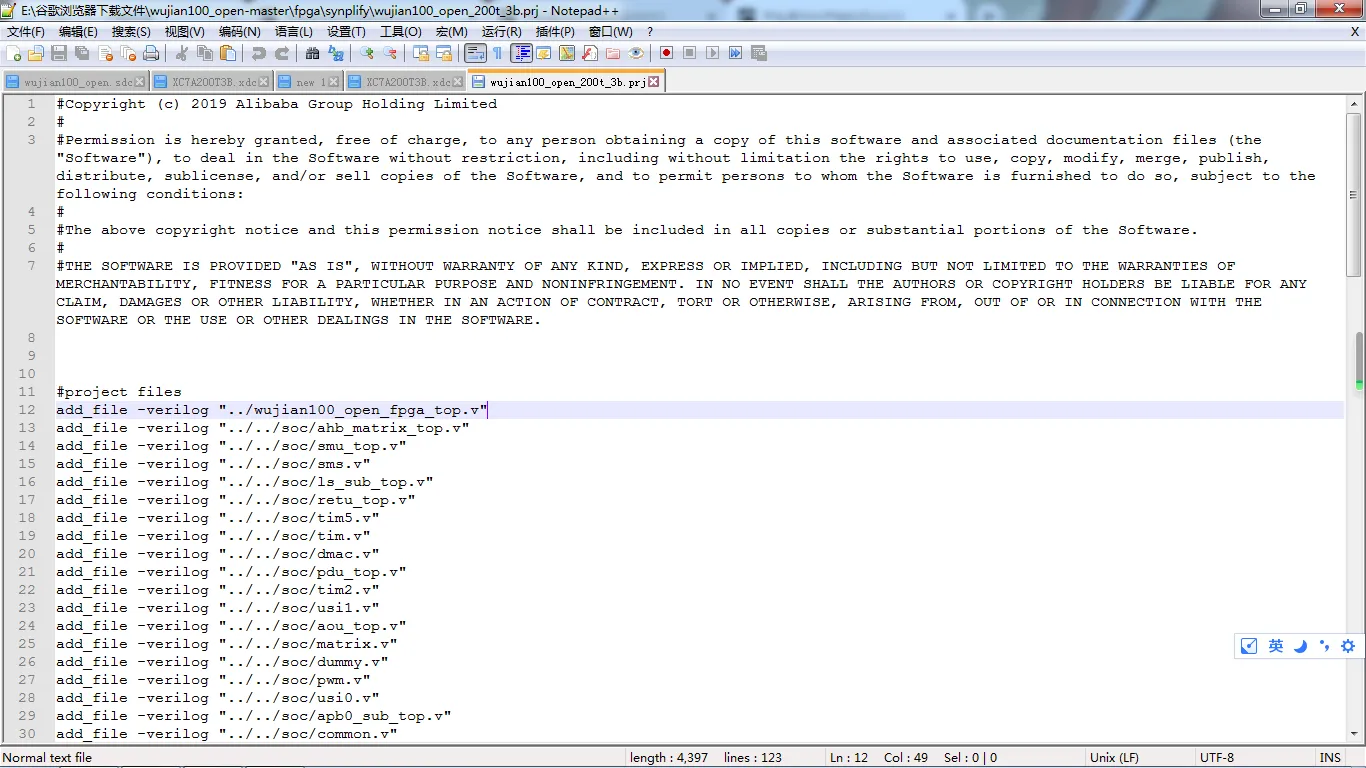

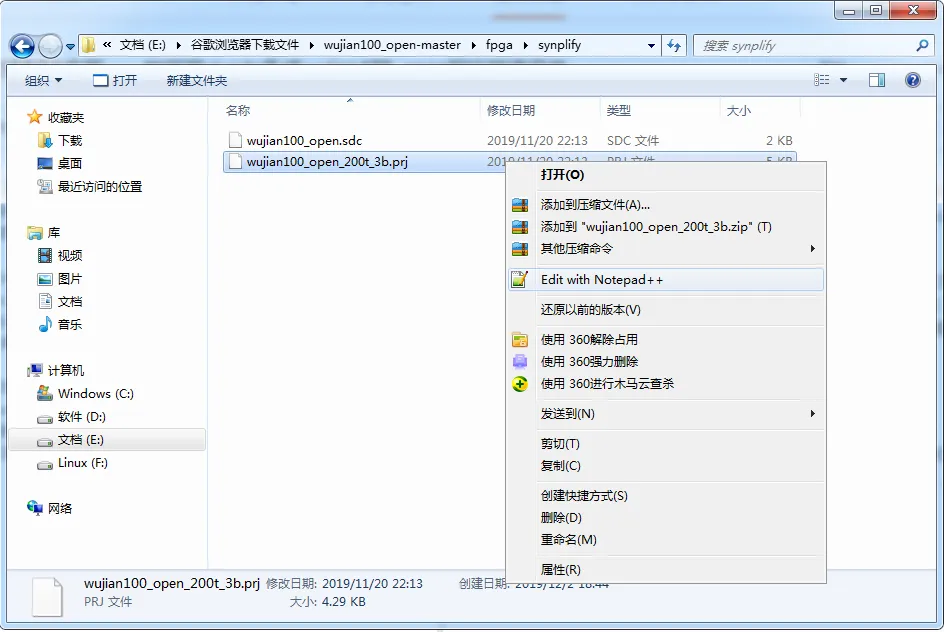

因为官方是用在Linux系统上用Synplify + Vivado生成比特流的，我们要在Windows系统上实现的话，就不能直接用官方的脚本文件啊啥的了，那么我们第一步就是要搞清楚，工程要用到哪些文件。我们打开synplify目录下的“wujian100_open_200t_3b.prj”文件，看看Synplify工程的建立细节。
好了，工程所用的源文件我们现在知道了，到时候用vivado创建工程的时候再对照着添进去就行了。注意，添加的时候要仔细看好，不要不要添错了哦，别一股脑地 全选，添加。
这里注意一下“wujian100_open_200t_3b.prj”文件下面的内容。

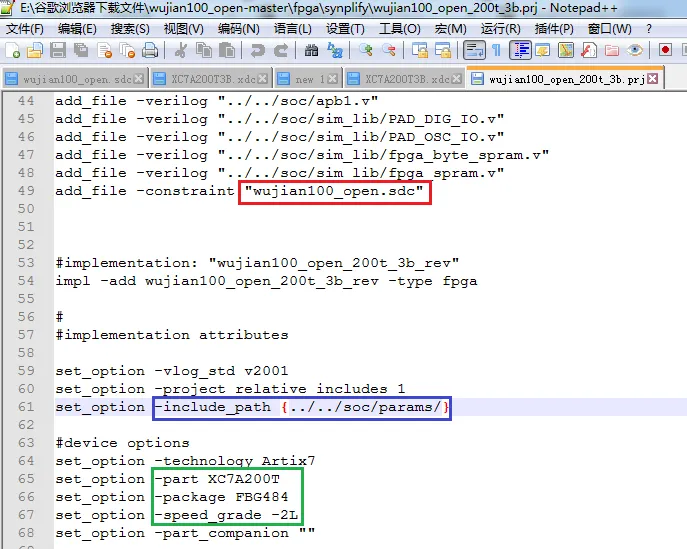

红色框框的那里是时序约束文件，“wujian100_open-masterfpgaxdcXC7A200T3B.xdc”这个约束文件只是管脚约束，到时候我们还要把红色框框那个文件里的时序约束内容添到“XC7A200T3B.xdc”里。蓝色框框里的是包含文件，添源文件时别忘记把“soc/param”里的包含文件也添进去。绿色框框里是器件信息，到时候建立工程时选器件要用上。

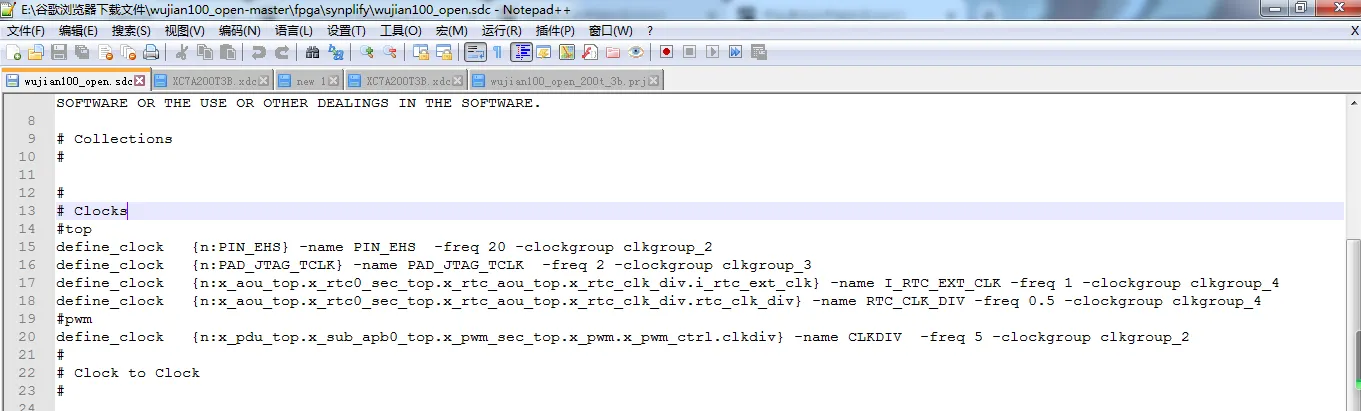

然后我们来看一下“wujian100_open.sdc”这个约束文件里有什么内容。
# Clocks
#top
define_clock {n:PIN_EHS} -name PIN_EHS -freq 20 -clockgroup clkgroup_2
define_clock {n:PAD_JTAG_TCLK} -name PAD_JTAG_TCLK -freq 2 -clockgroup clkgroup_3
define_clock {n:x_aou_top.x_rtc0_sec_top.x_rtc_aou_top.x_rtc_clk_div.i_rtc_ext_clk} -name I_RTC_EXT_CLK -freq 1 -clockgroup clkgroup_4
define_clock {n:x_aou_top.x_rtc0_sec_top.x_rtc_aou_top.x_rtc_clk_div.rtc_clk_div} -name RTC_CLK_DIV -freq 0.5 -clockgroup clkgroup_4
#pwm
define_clock {n:x_pdu_top.x_sub_apb0_top.x_pwm_sec_top.x_pwm.x_pwm_ctrl.clkdiv} -name CLKDIV -freq 5 -clockgroup clkgroup_2

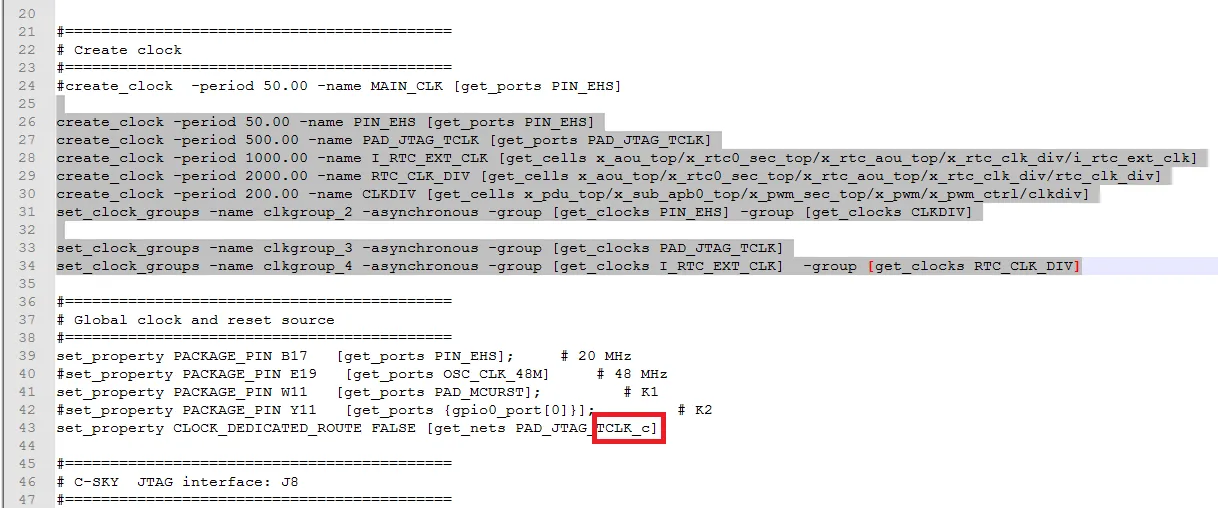

#完了之后，再把下面图片中的红色框框中的“_c”给删掉（看了群友的博文，说不然后面会报错，本着不给自己找麻烦的原则，咱也删了嘻嘻……）。然后保存。
好的我们现在可以打开vivado，建立工程了。
用建立Vivado工程并综合实现

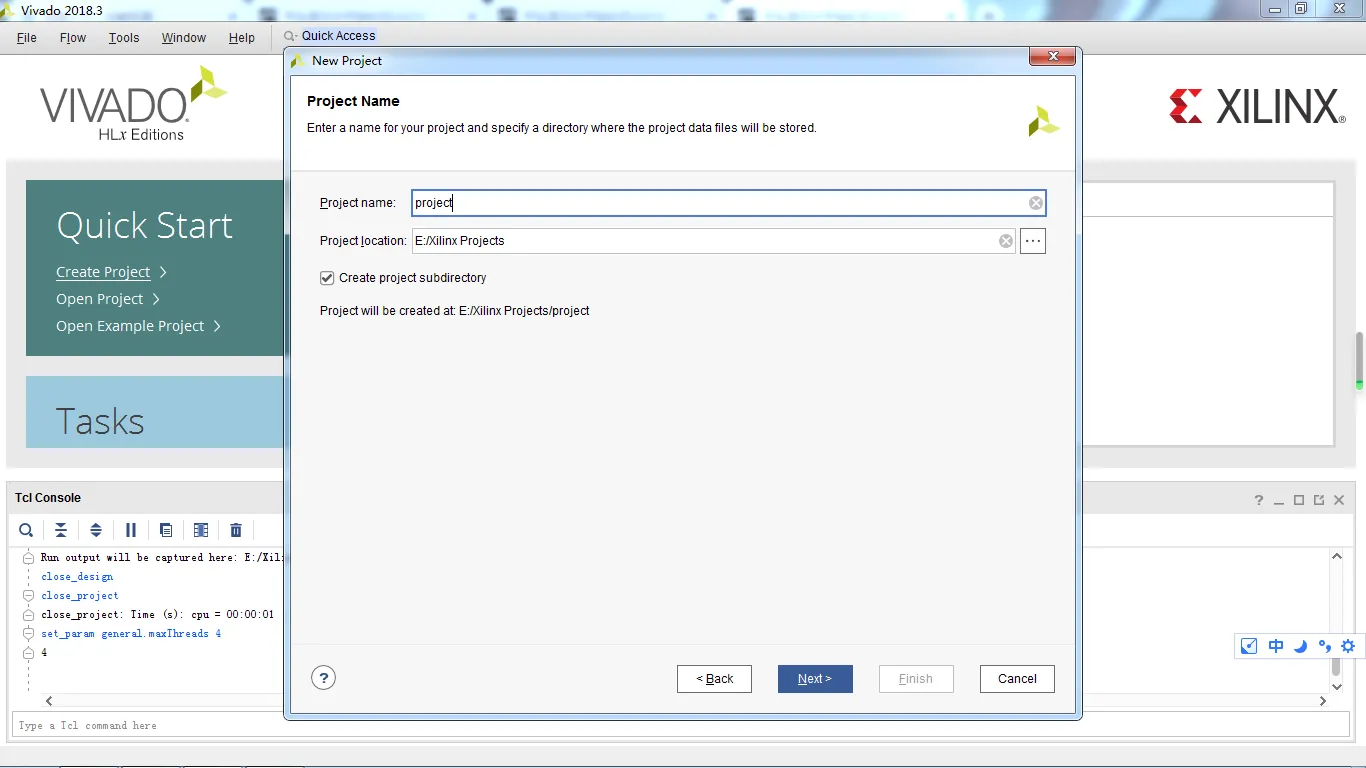

打开vivado，点击左侧的“create project”建立工程。

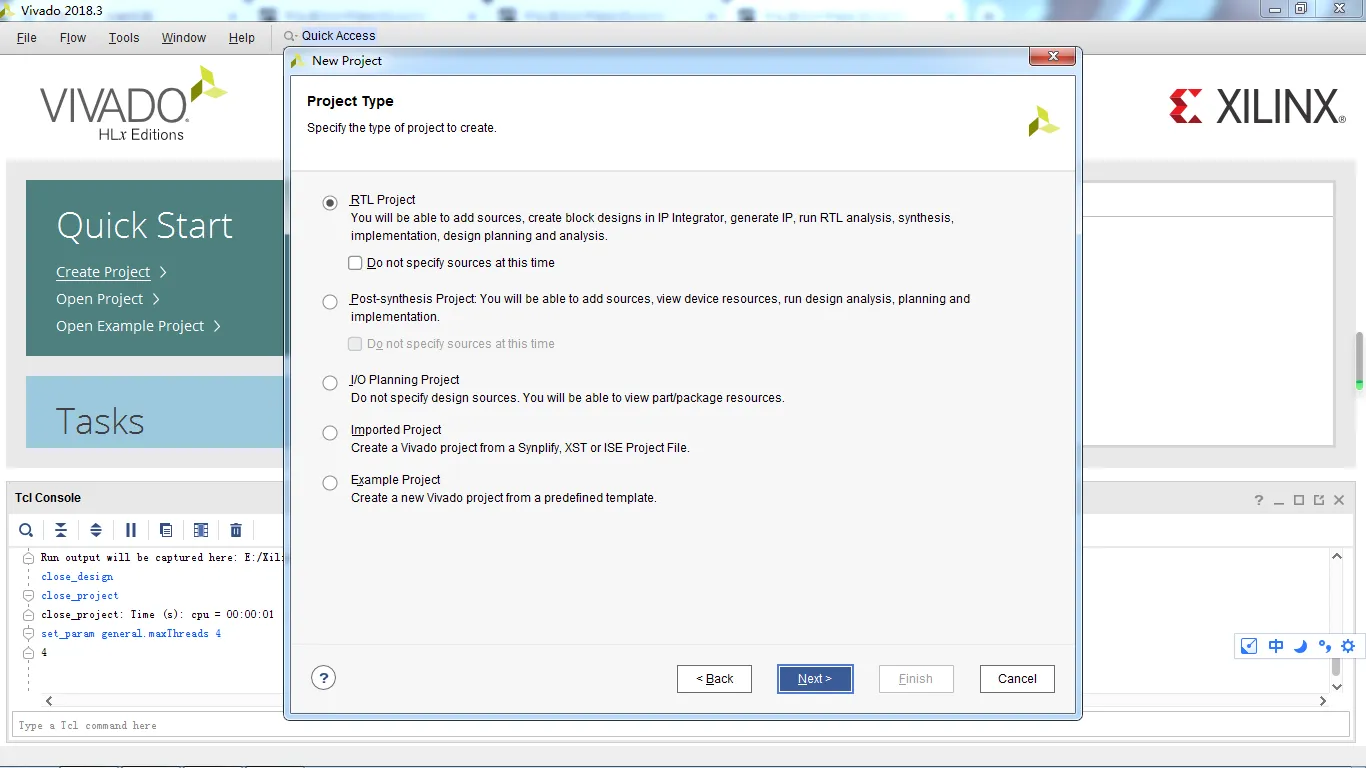

选“RTL Project”。

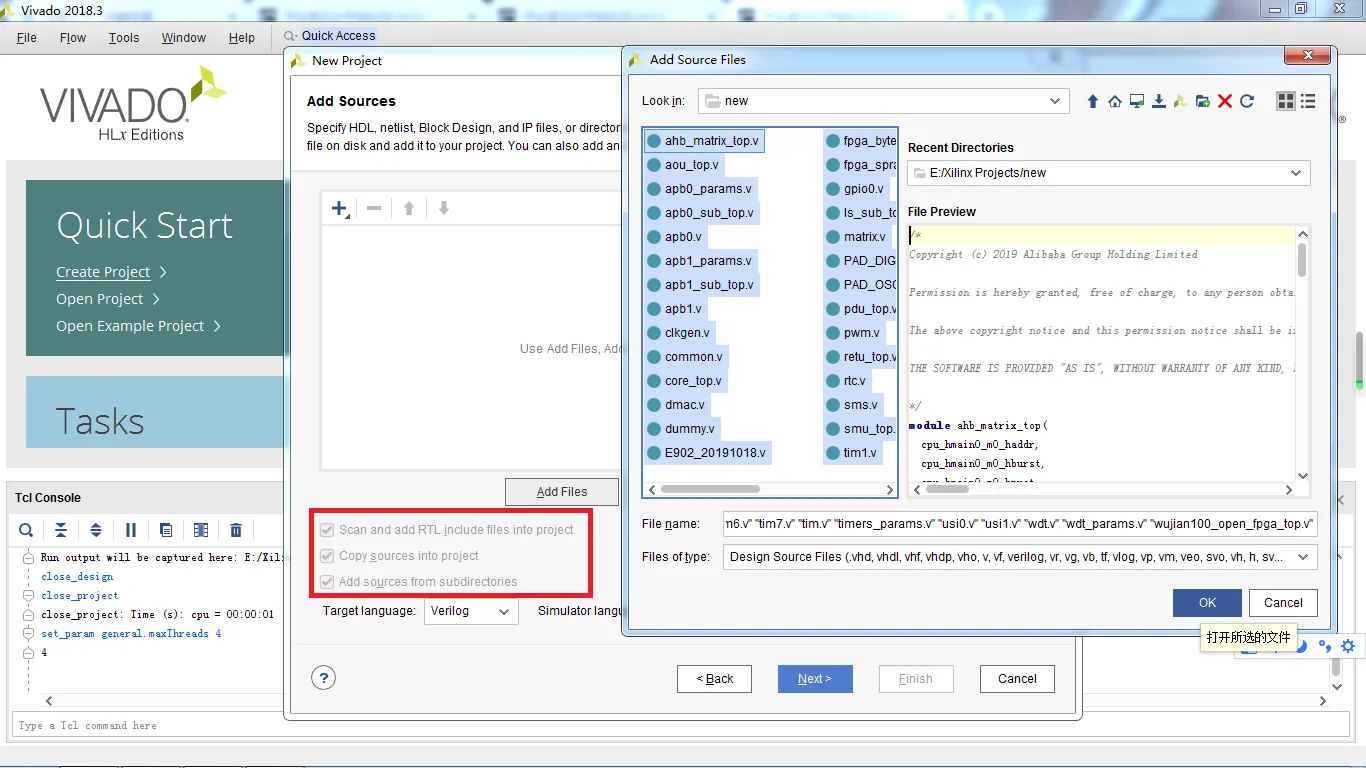

点击“Add Files”添加源文件，选择准备好的源文件。完了之后红框框里的全给勾上。

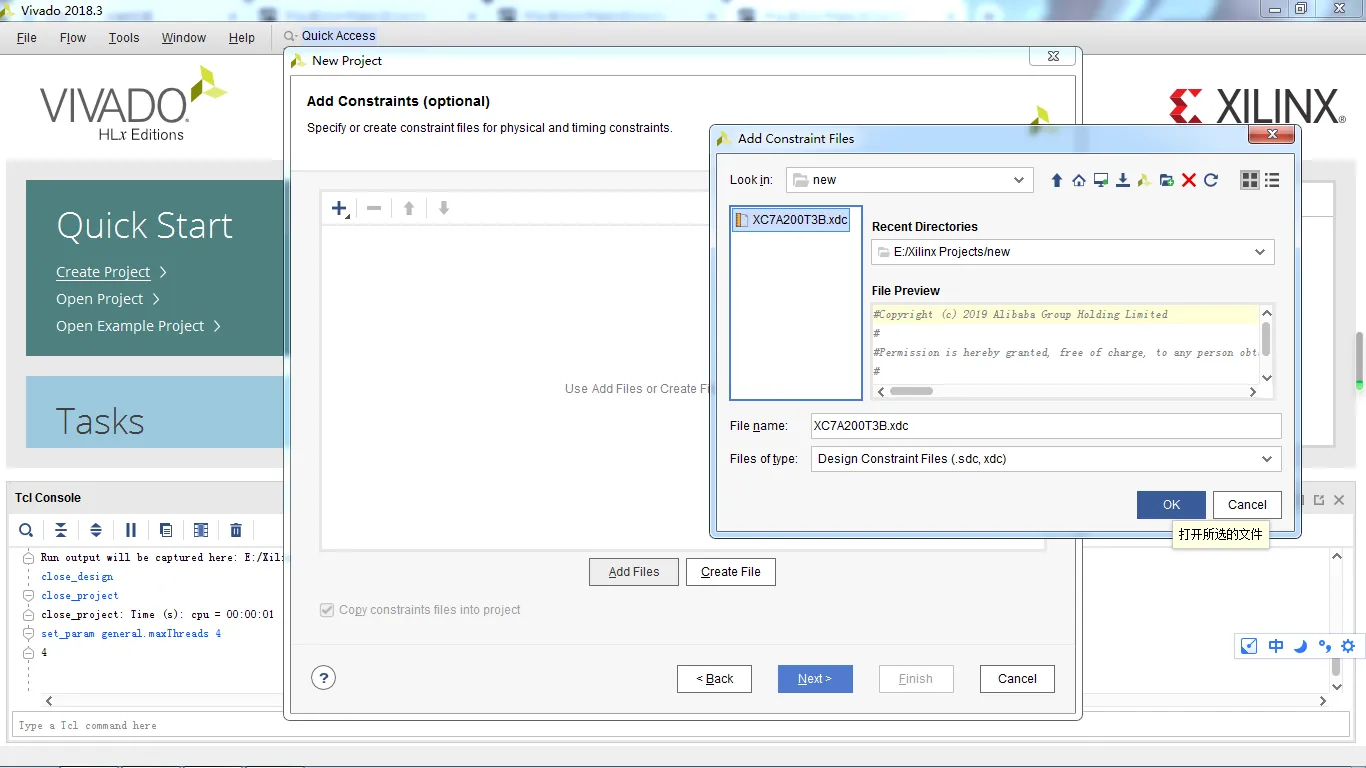

点击“Add Files”添加约束文件，选择准备好的约束文件。

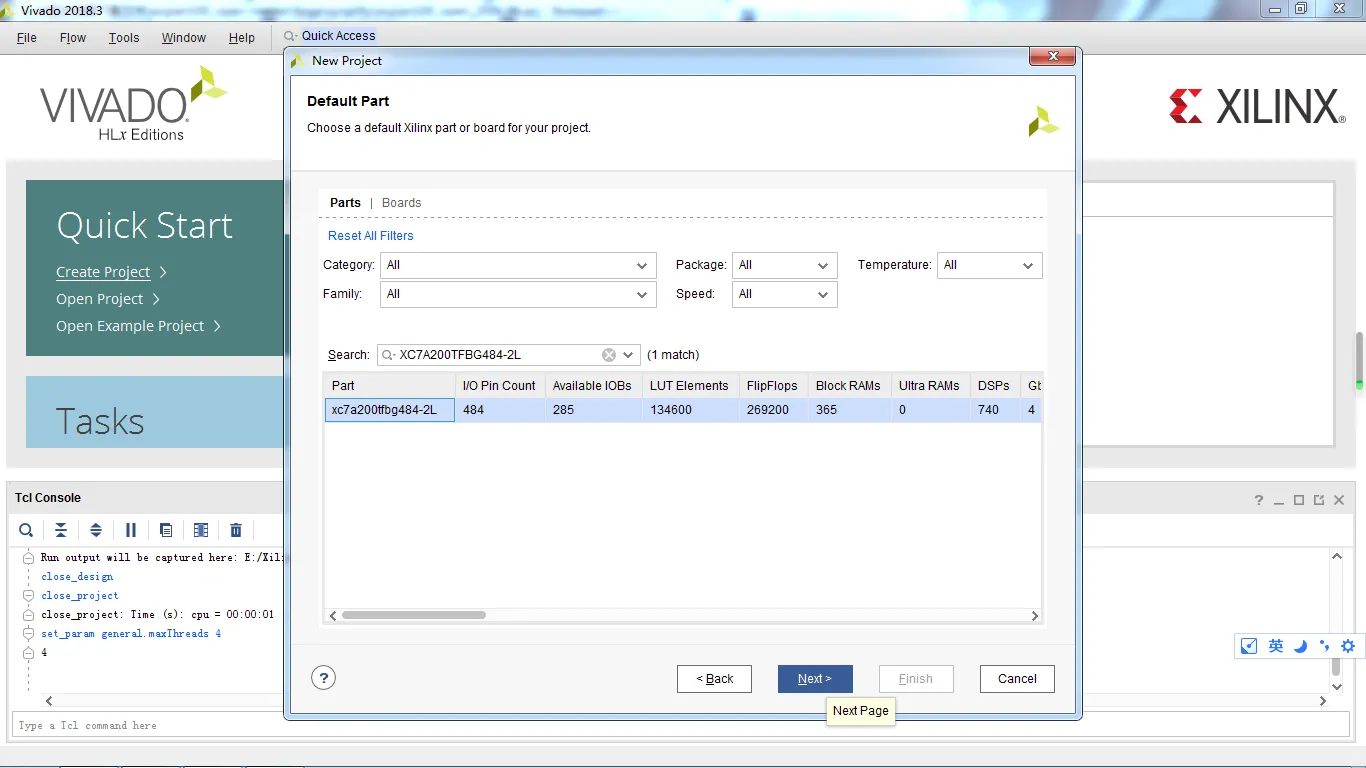

器件选择“XC7A200TFBG484-2L”。

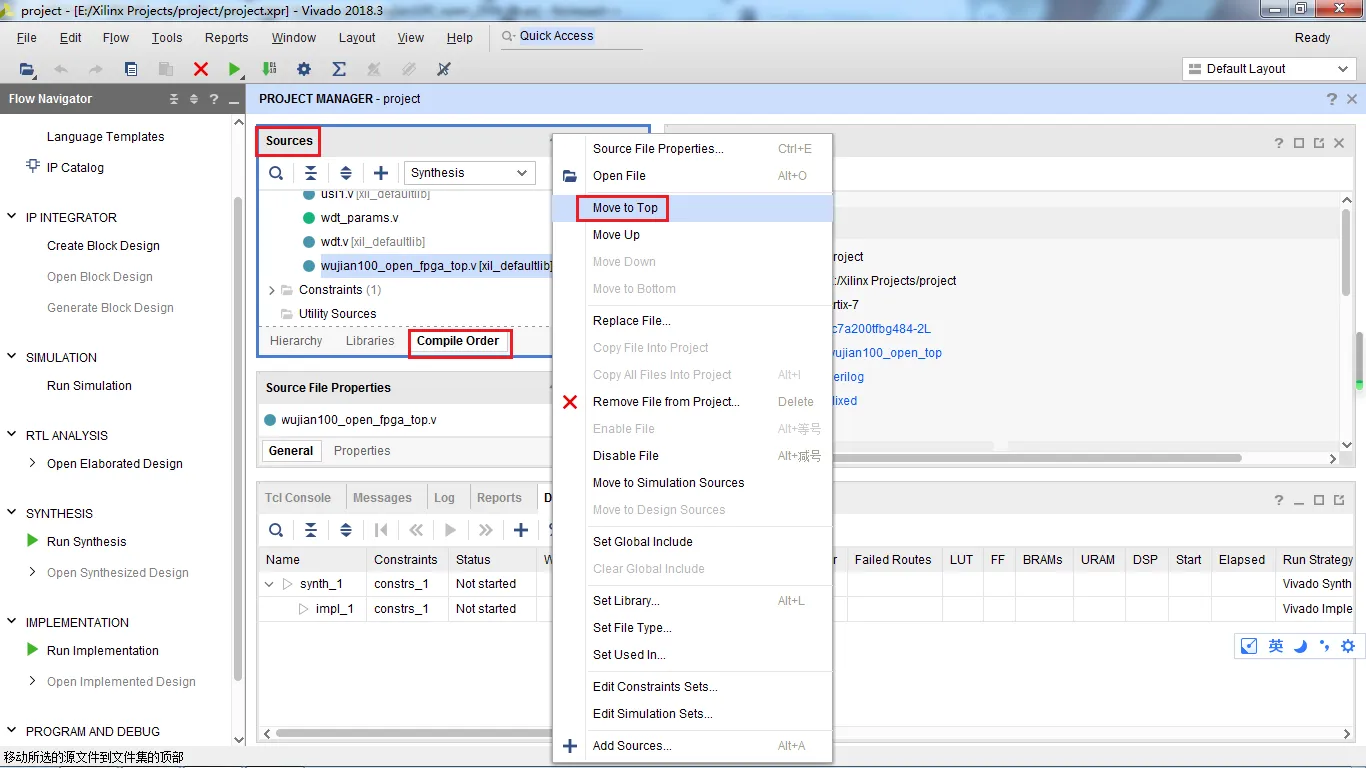

然后工程创建成功之后会自动打开。工程打开后，在“Sources”窗口中，切换到“Compile Order”，在“Design Sources”下找到“wujian100_open_fpga_top.v”，右键点击它，然后在弹出的菜单中点击“Move to Top”这个选项，调整综合顺序。

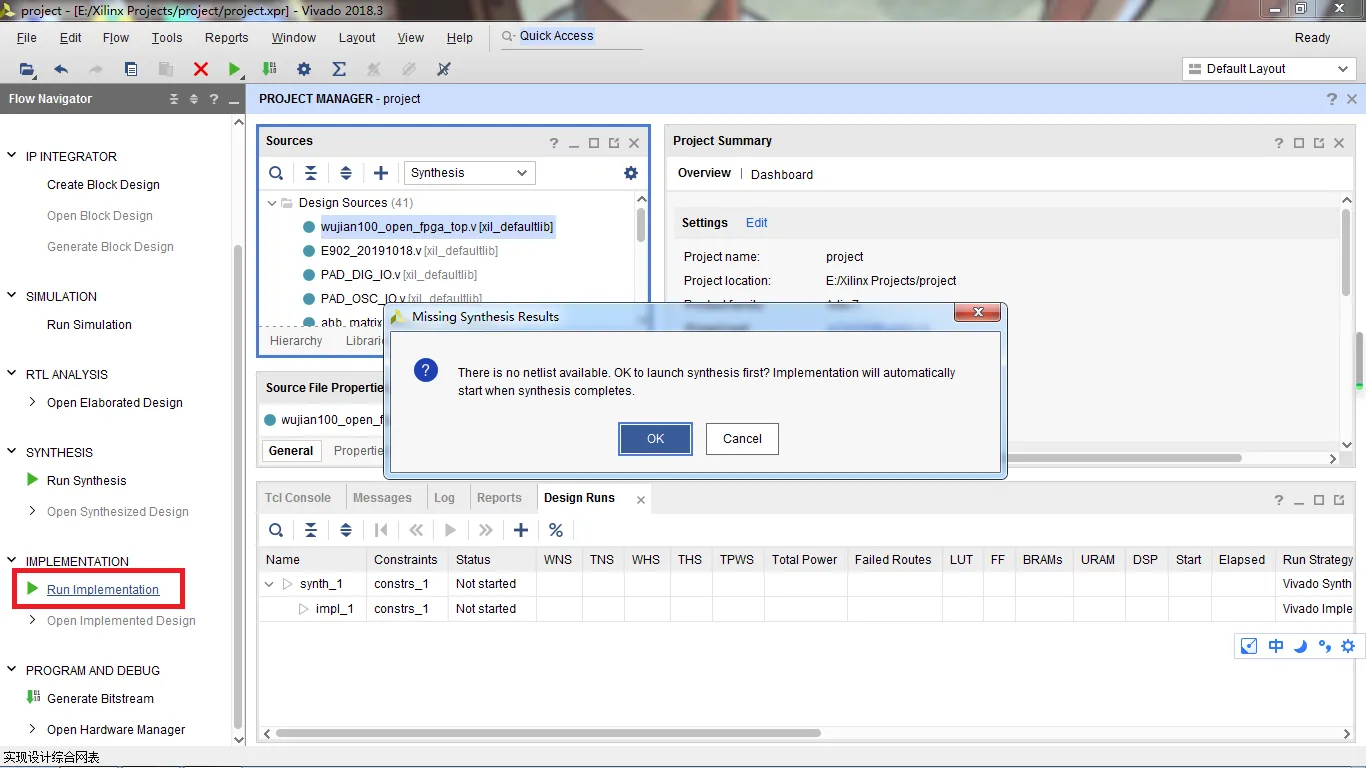

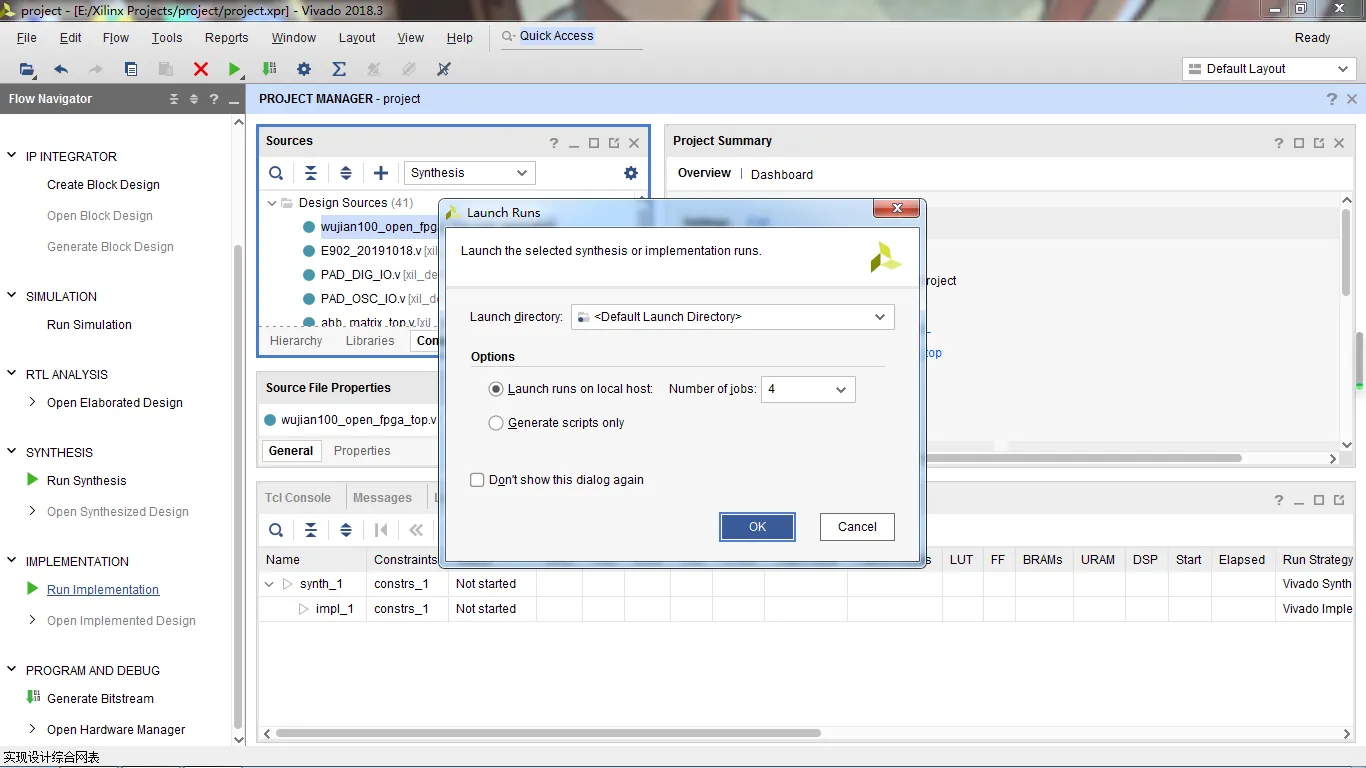

然后我们就可以开始综合实现了。点击“Run Implementation”，进行综合实现。
然后，我们等待它完成。
-
根据综合实现结果更改约束文件重新综合实现

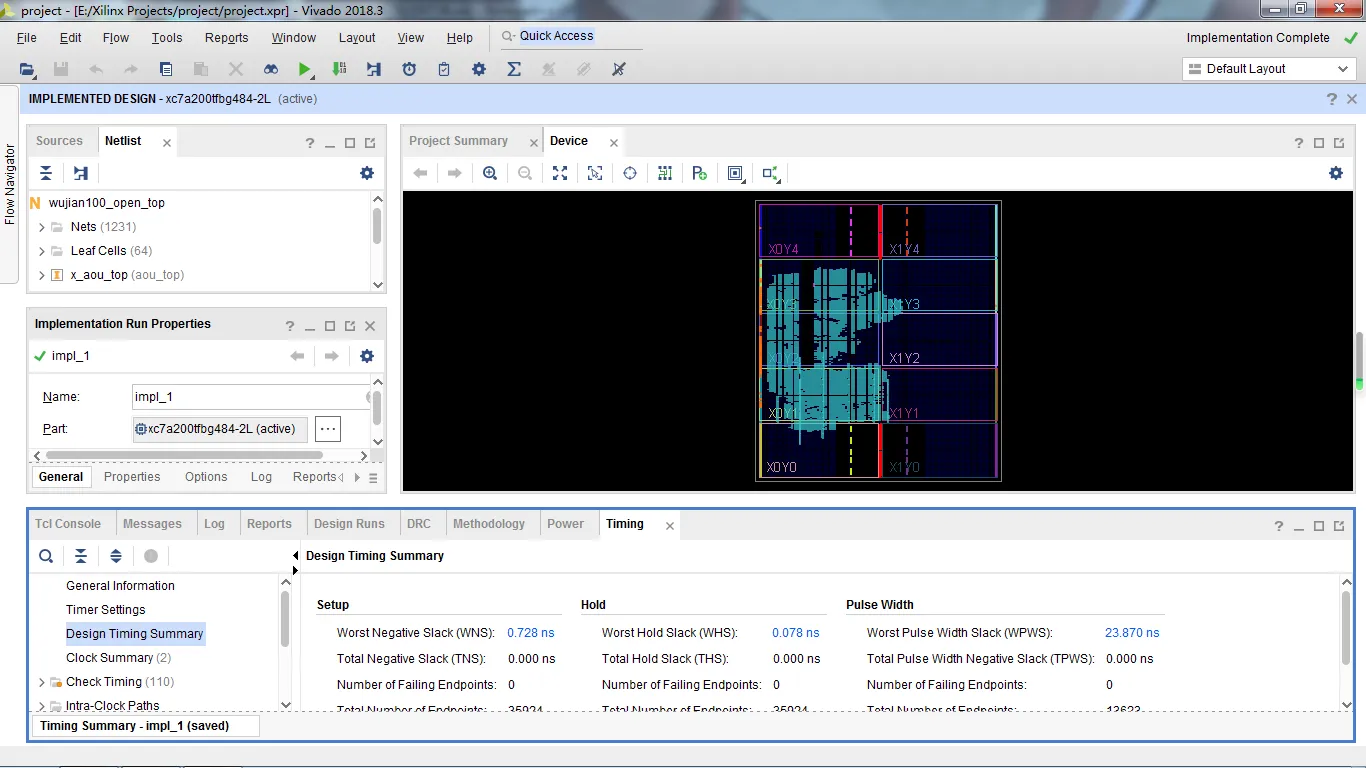

综合实现完成之后，我们看一下结果如何。

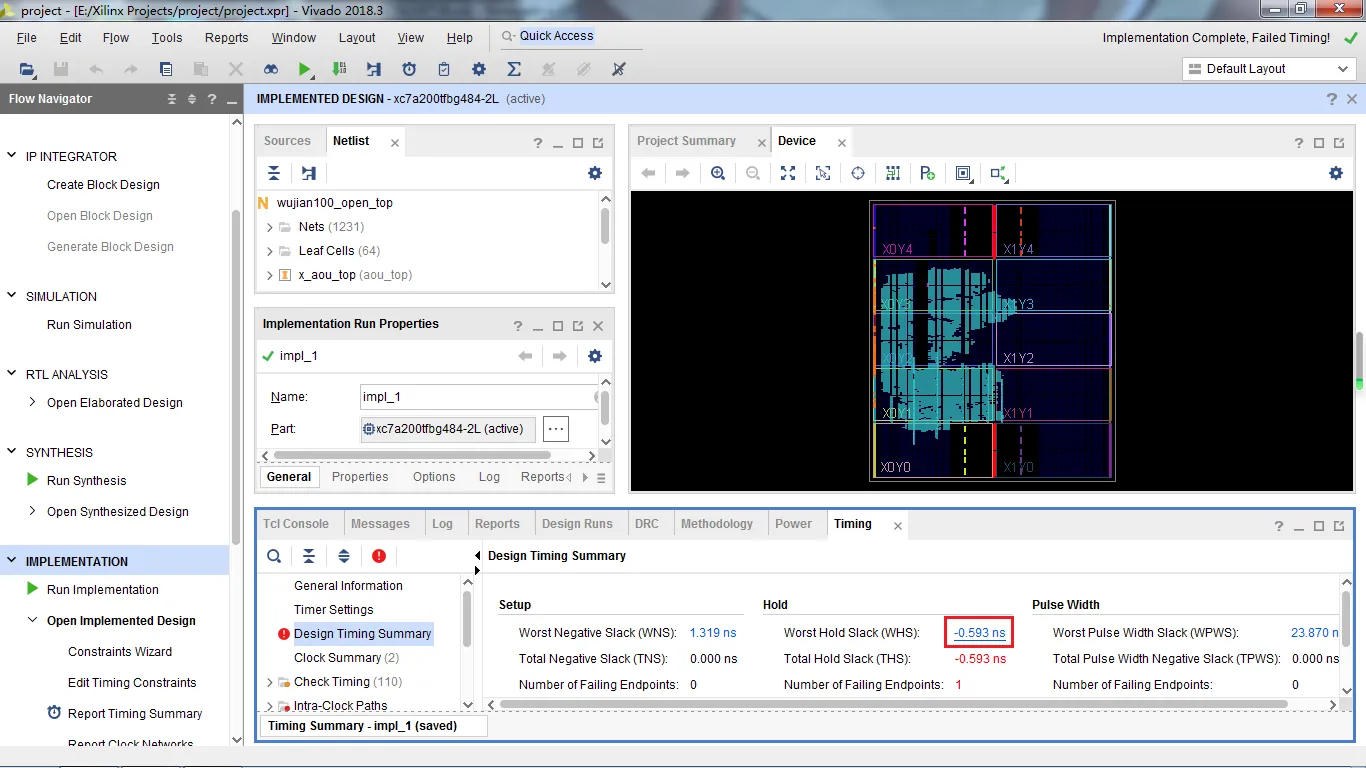

我们看到WHS为负，保持时间不满足。我们双击查看详细的实现报告。
点击红色框框的数字，查看时序违例的具体路径。

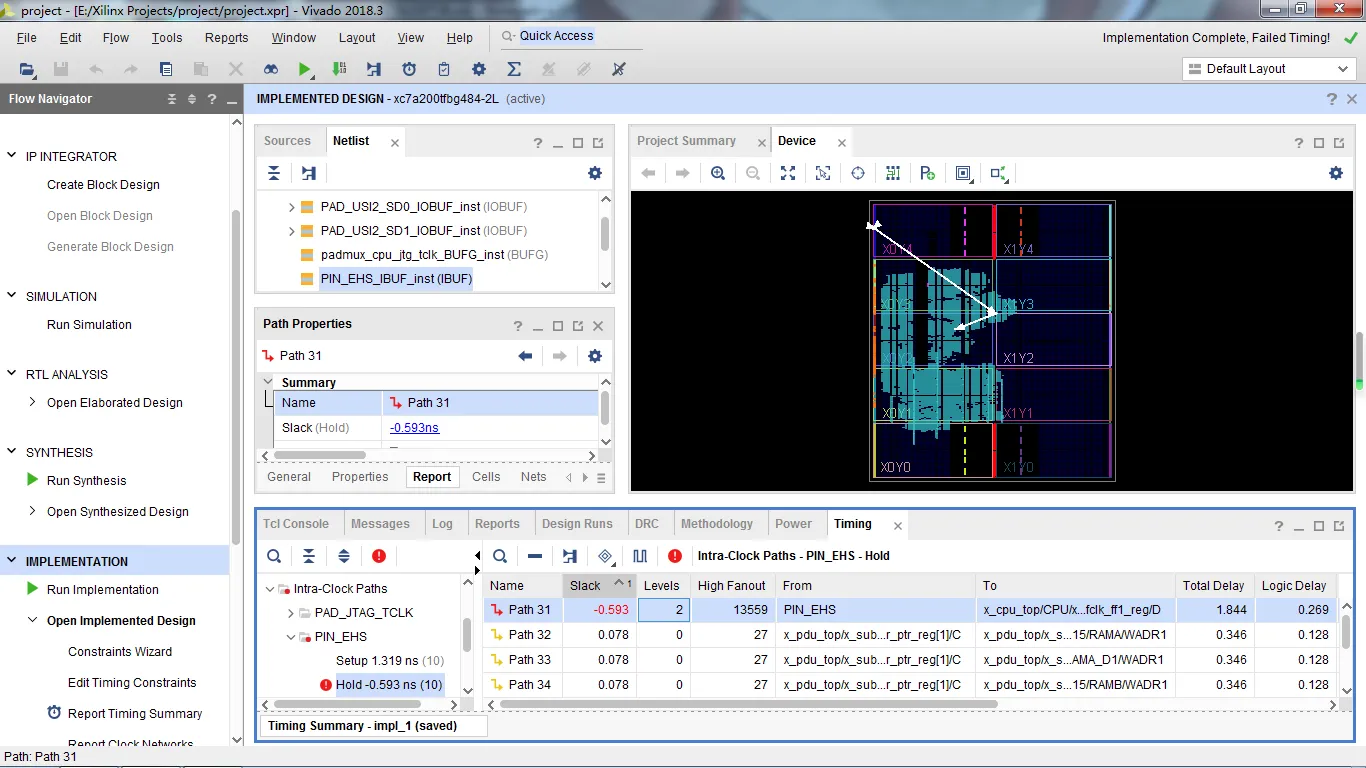

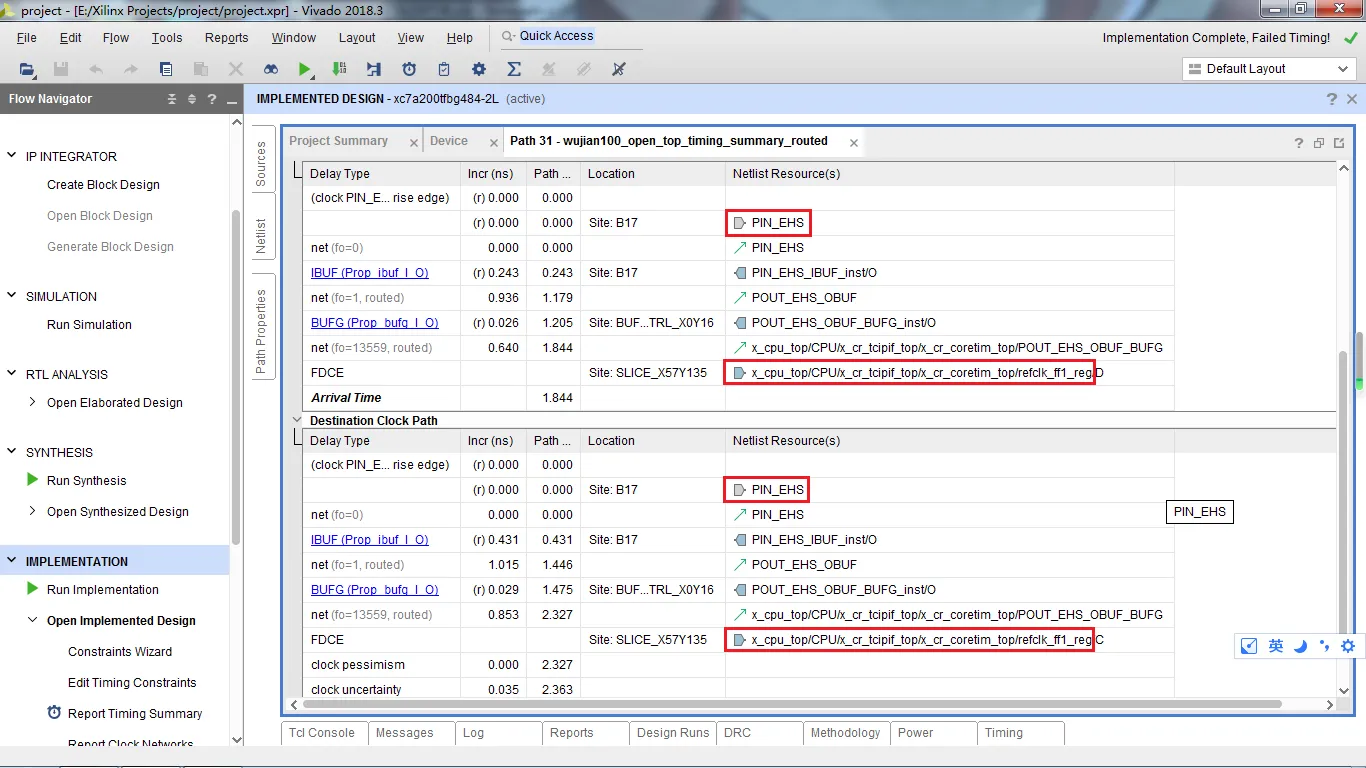

双击违例路径“Path 31”查看详细情况。

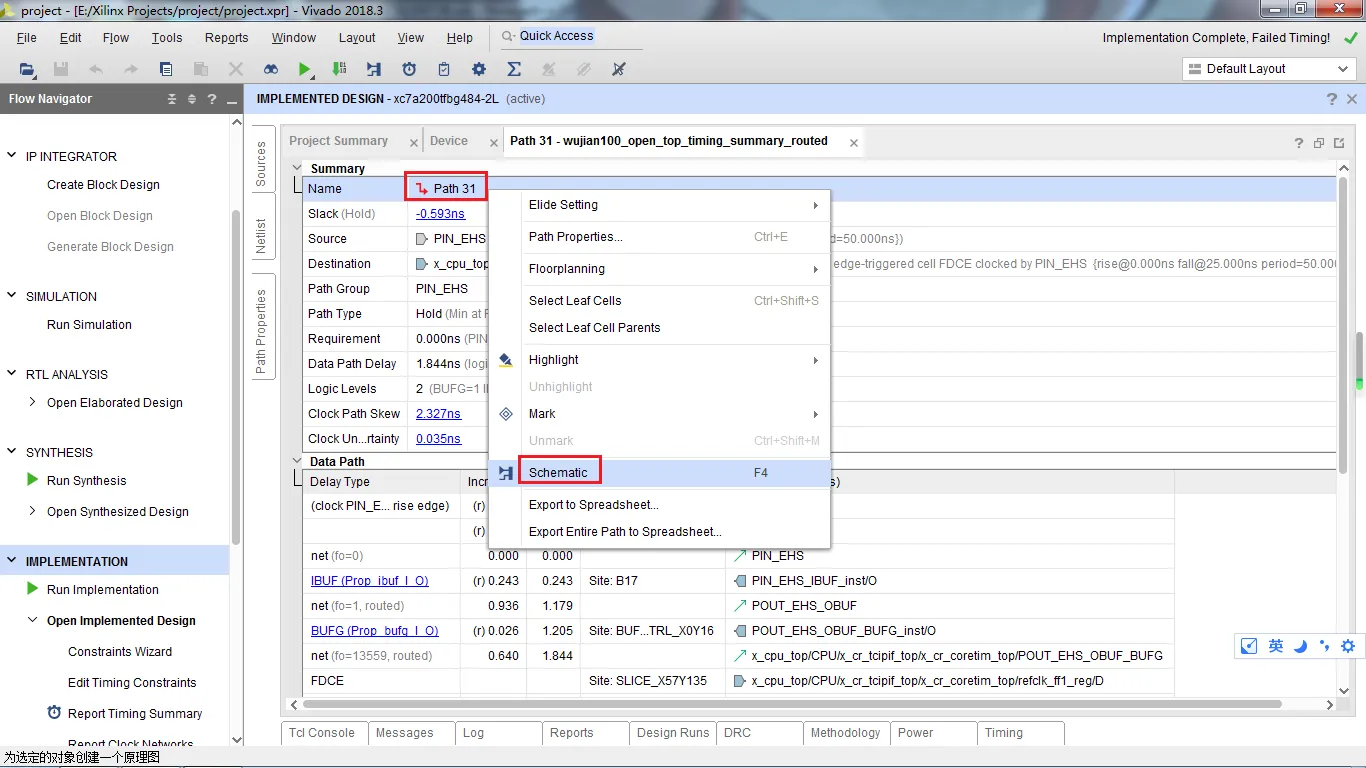

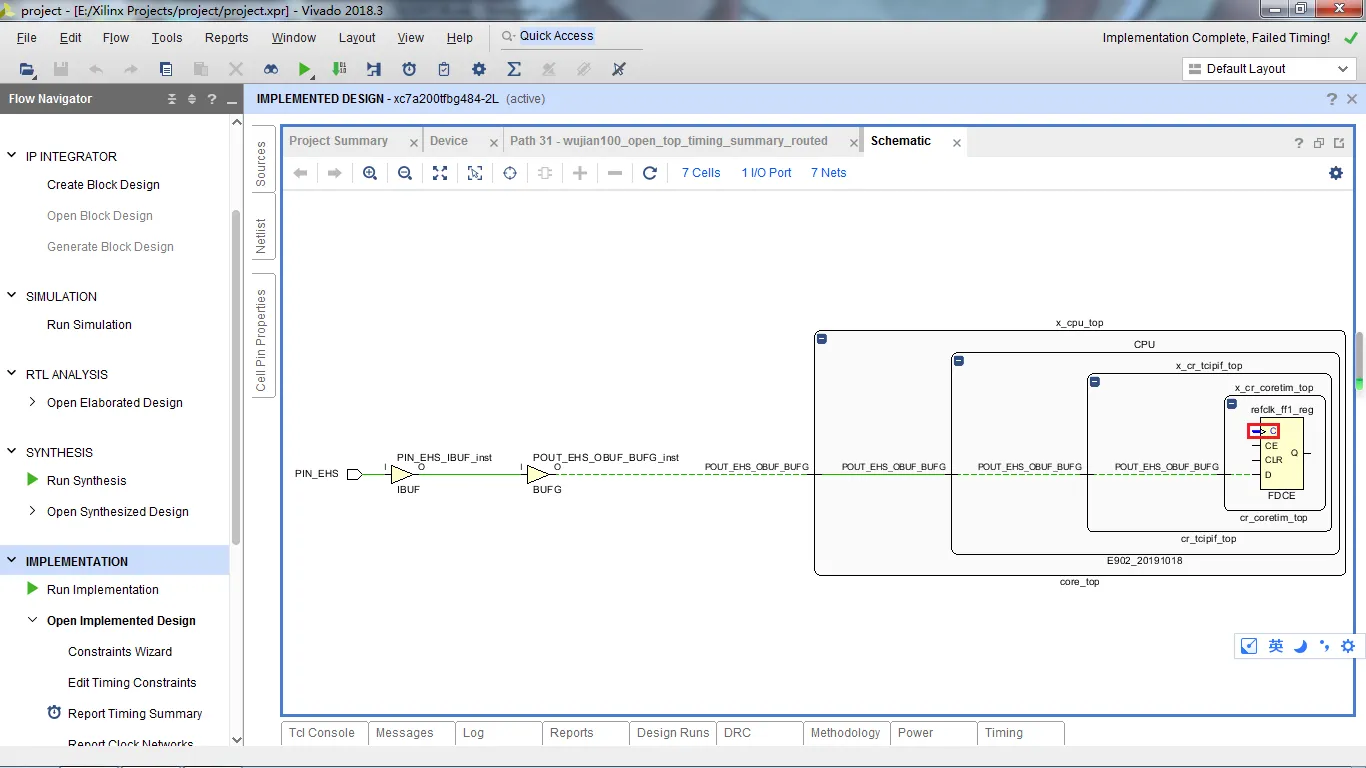

我们看到时钟路径和数据路径的终点都是同一个元件。我们再右键点击“Path 31”，选择“Schematic”，打开这条路径的电路原理图。

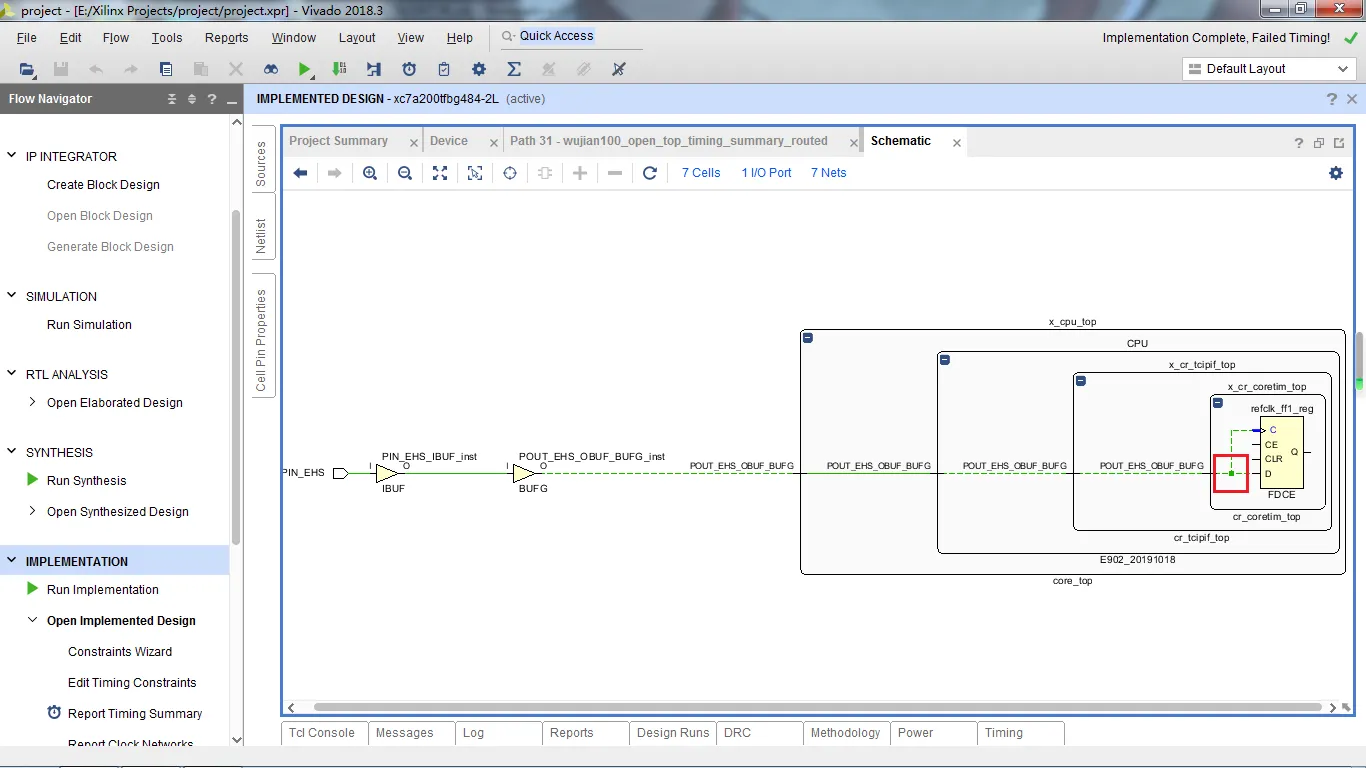

再双击器件的时钟端口C（红色框框处），查看器件时钟的连接。
我们可以看到器件的时钟端口C和数据端口D是连在一起的，导致这一条路径不满足保持时间要求。要把这条“奇怪的路径”设为时序例外，静态时序分析时跳过这条路径。
此外，我们看一下实现后有哪些“warning”。

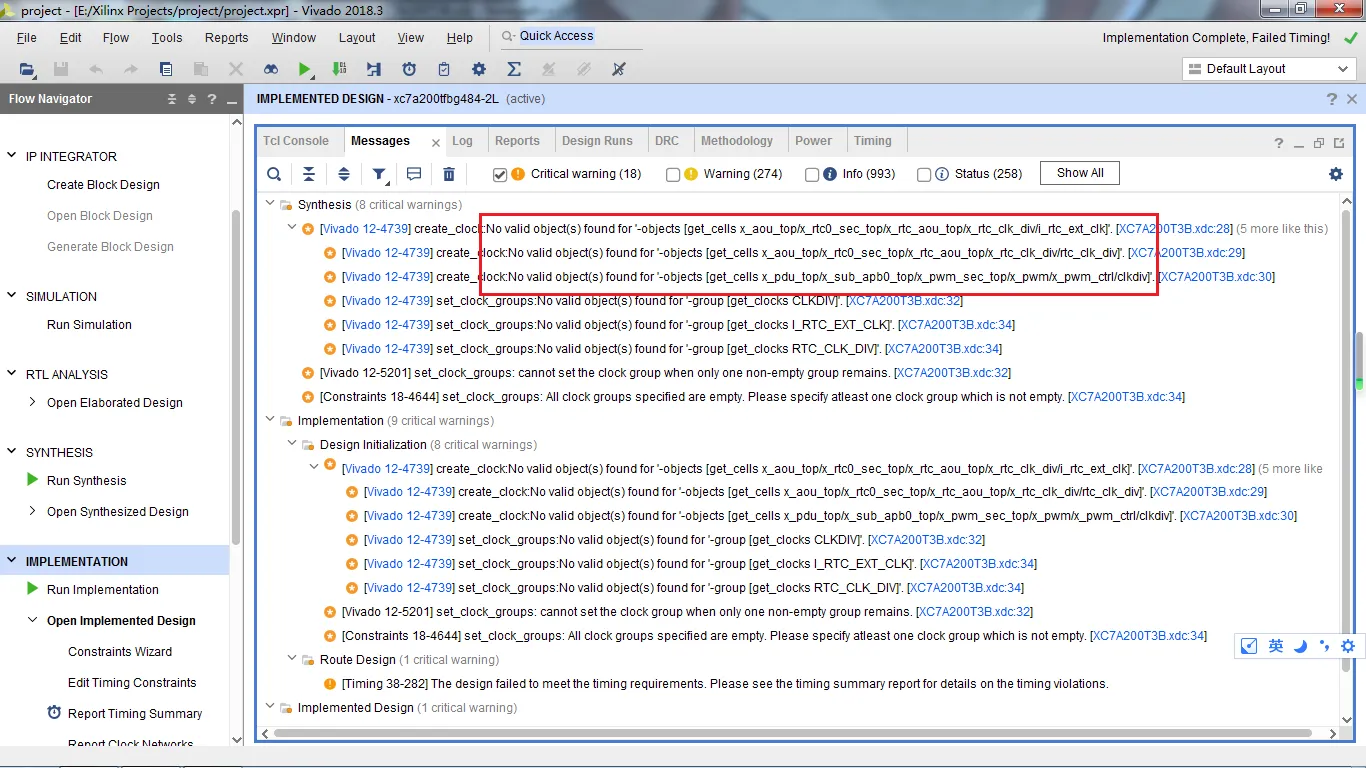

有三个时钟无法创建，找不到对应的端口（我之前在实现的时候也有这个报错，我到电路原理图上一层层找，也没有找到对应的cell）。我不太清除是我的语法错误还是其他原因，无法创建这三个时钟，那就只留下主时钟和边界扫描时钟吧，那三个时钟就不创建了。

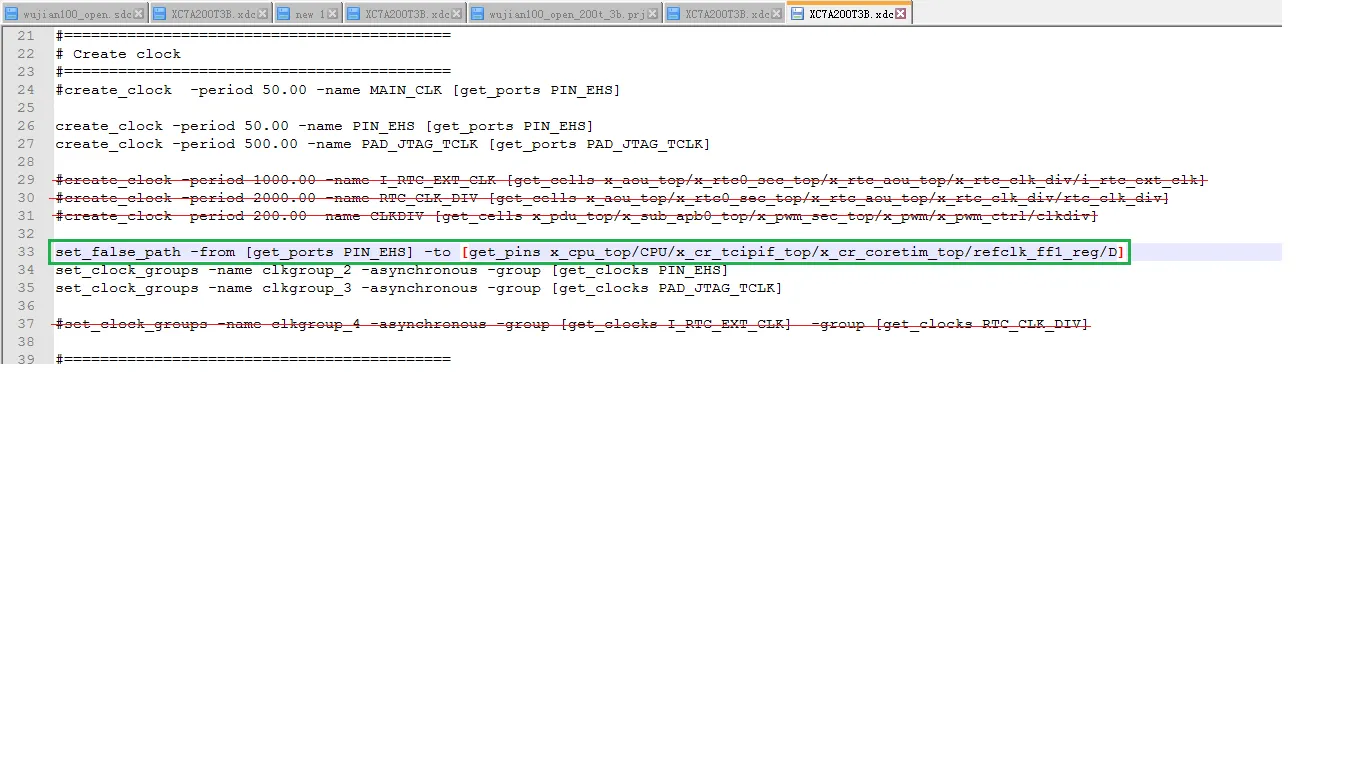

所以我们修改“XC7A200T3B.xdc”文件，去掉那三个时钟，增加一条伪路径，修改一下时钟组。增加伪路径的语句如下：
set_false_path -from [get_ports PIN_EHS] -to [get_pins x_cpu_top/CPU/x_cr_tcipif_top/x_cr_coretim_top/refclk_ff1_reg/D]
保存.xdc文件后，点击“Run Implementation”，重新进行综合实现。

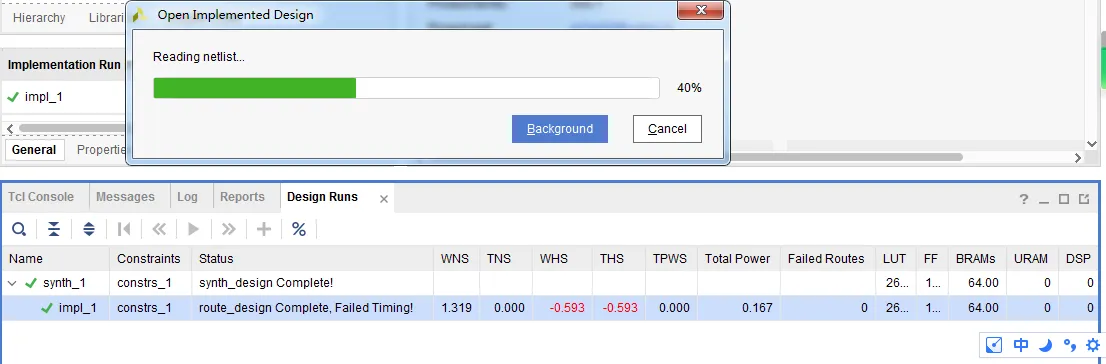

又是一番等待之后（论有一台好电脑的重要性！），Implementation终终终于Complete了。我们来看看结果如何。

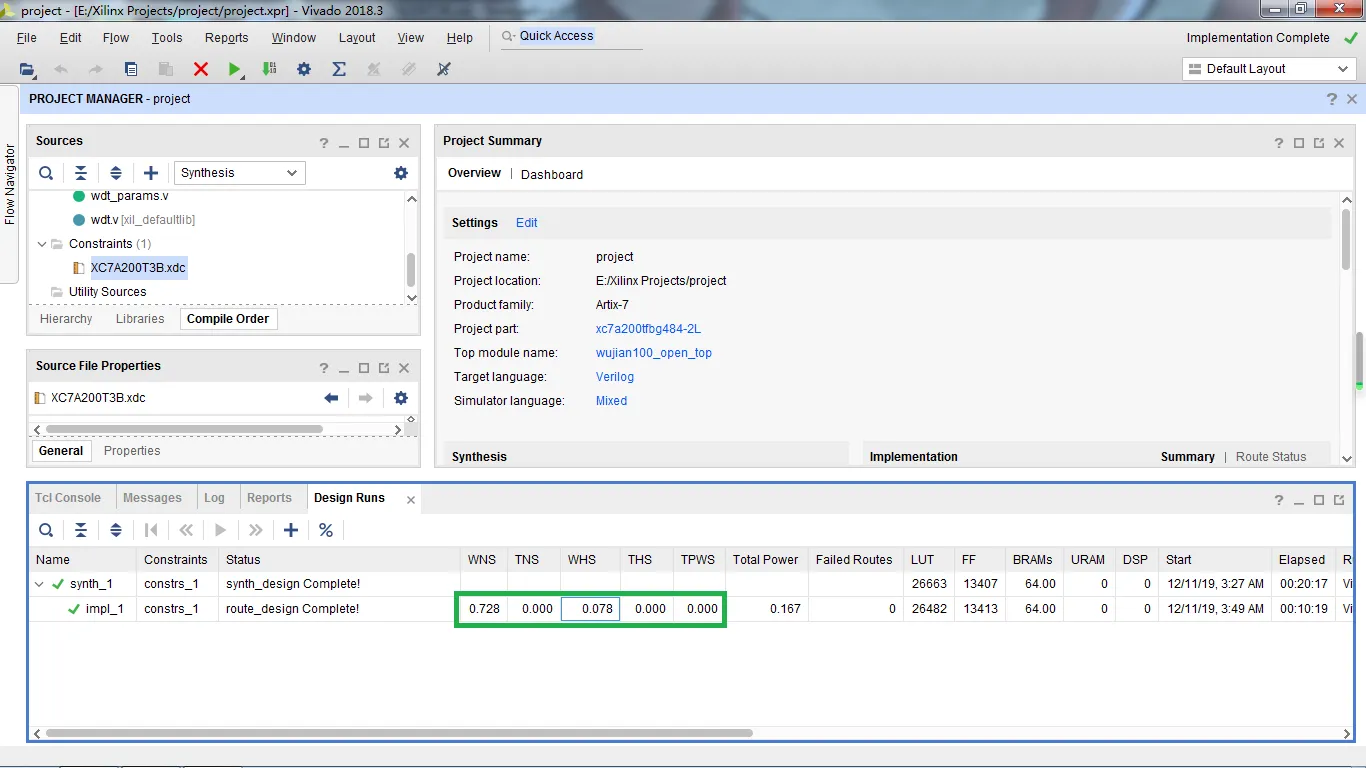

好了，这次成功了。
生成比特流文件

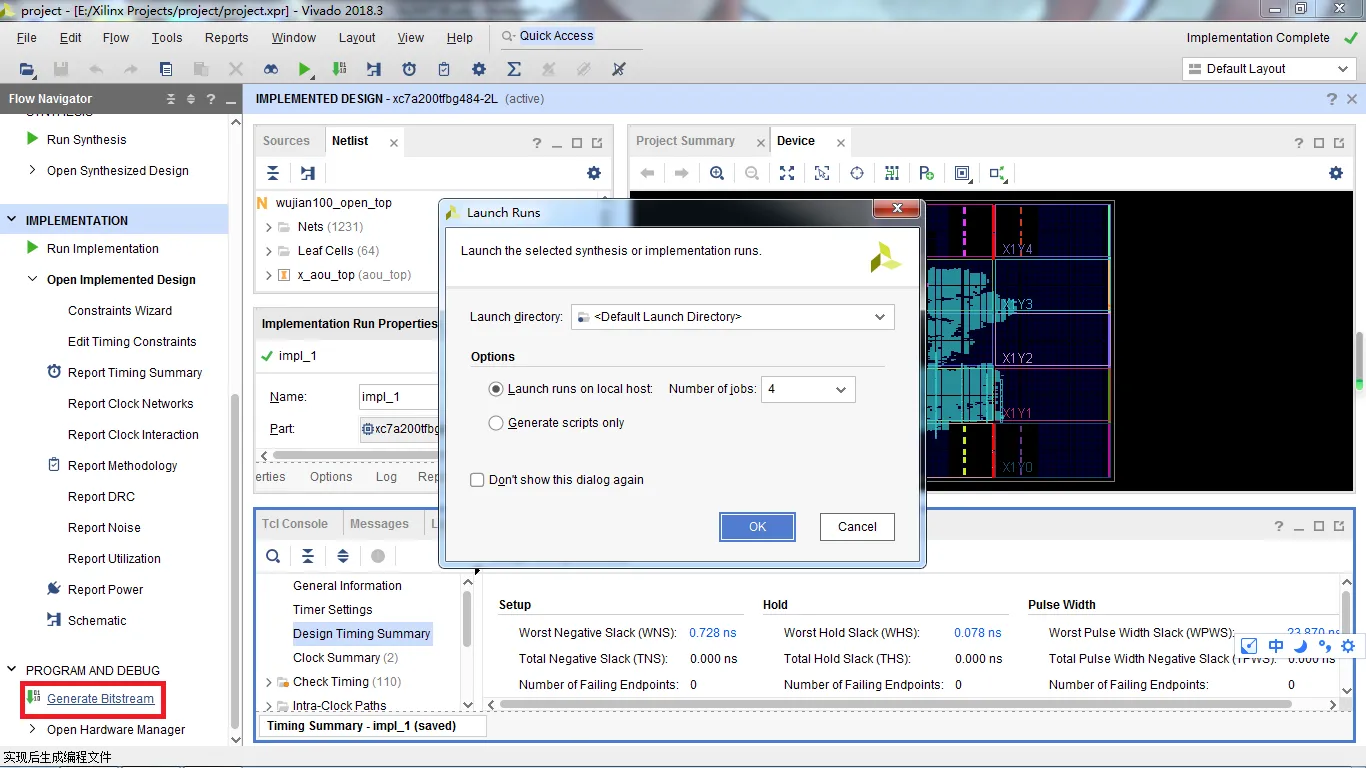

实现成功之后，我们可以生成比特流文件了。

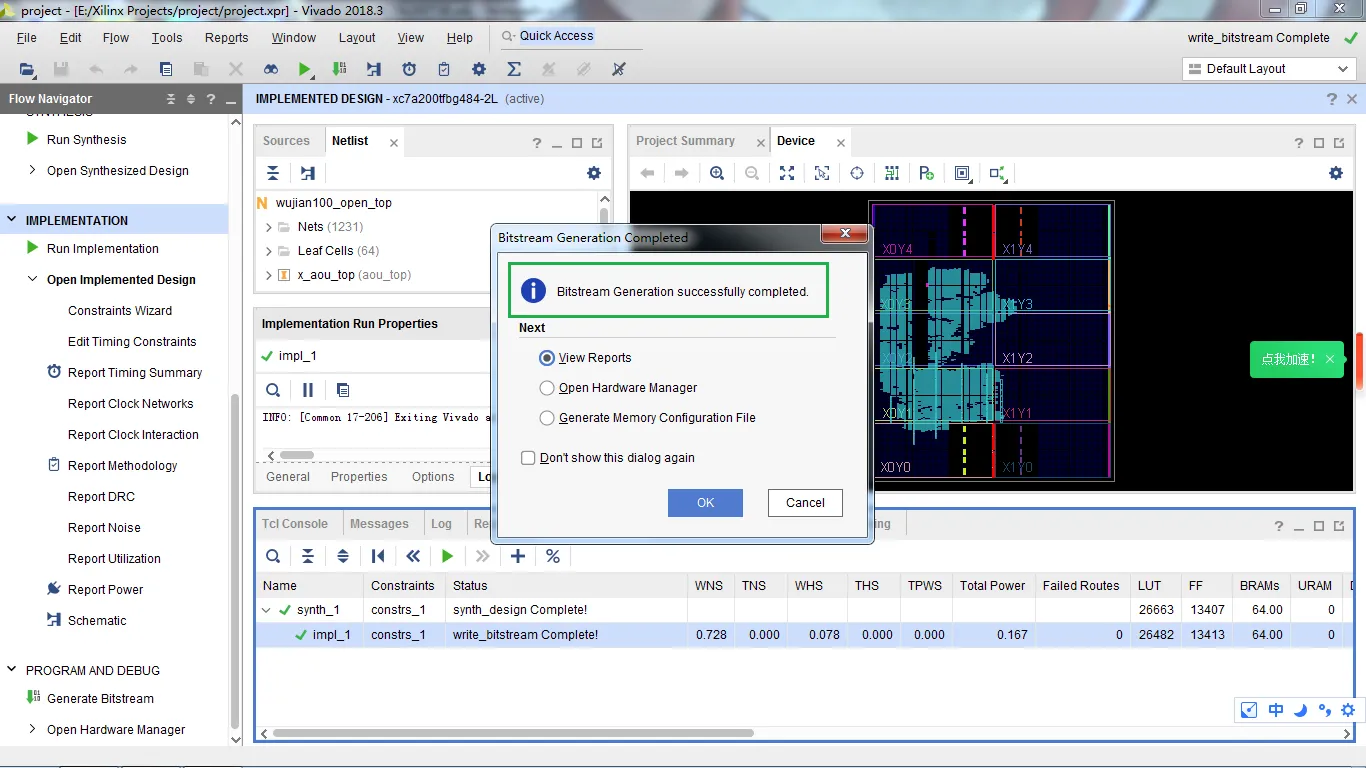

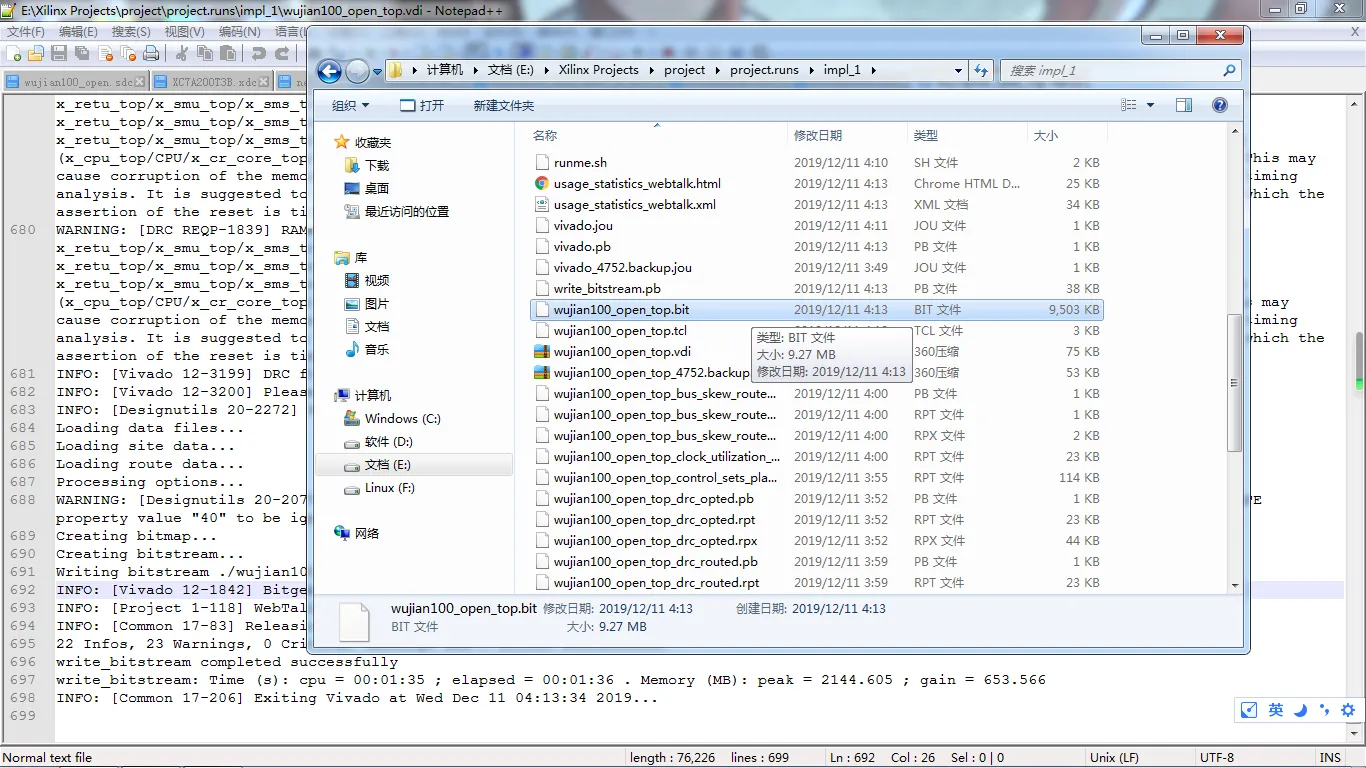

等待一会儿之后，成功生成比特流文件。
把比特流文件下载到FPGA上
有了比特流文件之后呢，就可以连接FPGA开发板，把比特流文件下载到FPGA上，这样，你设计的电路就真正实现在FPGA（硬件）上了，然后你就可以在FPGA上运行、验证你所设计的的电路啦~~
不过我手上没有开发板，这一步就做不了了~
终于肝完了，啥也不懂的小白 + 慢的一匹的电脑 + 又傻又轴的死脑筋 = 肝……不过虽然这样，这次对“约束”特别是“时序约束”有了更深一步的了解，之前对约束尤其是时序约束一窍不通，全靠别人写好的约束续命，碰到时序违例更是不知所措，这次查了很多资料，终于了解了一点点，以后再做东西会比之前好很多。总之，这次收获还是不少的，肝就肝了吧。
最后，一如既往地欢迎大家拍砖哦~~（飒~
