| 2.3　准循环 LDPC 码（QC-LDPC）|

LDPC 码的构造方法大体有两大类：随机生成和结构化生成。随机产生的矩阵没有明显的结构。相对规则 LDPC 码，T. Richardson 提出的非规则码 [21] 能明显提升性能。这类构造方法比较适合较长的码块。如上节分析，当码长在百万级别，采用非规则 LDPC 码，这种设计可以很好地逼近香农容量。但是随机生成的矩阵由于没有特别的结构特征，译码实现没有简便算法。这使得其在实际系统中的算法复杂度高、吞吐量低，难以推广。
结构化的体现可以是多种的。当今最为广泛应用的是准循环结构。该种结构最初在规则 LDPC 码中使用。它形成十分规则的形态，可以从理论上分析其性能。之后，该思想被推广到非规则 LDPC 码，其设计的自由度更大，性能优化的空间也有所提高。虽然结构性设计对性能有一定的影响，不一定能十分逼近香农容量，但译码算法得到大量的简化，复杂度降低。另外，准循环结构可以降低译码时延以增加数据吞吐量，所以，它在实际系统中获得广泛应用。
结构化 LDPC 码也被称为准循环（Quasi-Cyclic）LDPC 码。QC-LDPC 码已经广泛应用 IEEE 802.11、IEEE 802.16、DVB-S2 等系列标准，上述标准都采用不同码率的 LDPC 校验矩阵，以保证 LDPC 码具有低复杂度、优异性能和较高吞吐量。例如，在 IEEE 802.11n/ac 中，采用了 12 种校验矩阵，提供 4 种码率、3 种码长的编码方案。在 IEEE 802.11ad 中，采用了 4 种校验矩阵，提供 4 种固定码长但不同码率的编码方案。在 IEEE 802.16e 中，采用了 6 种校验矩阵，硬件上提供 4 种码率、19 种码长的编码方案。
QC-LDPC 码的技术优势在于：

QC-LDPC 码具有接近香农限的性能；
QC-LDPC 码的低差错平层（Error Floor）的性能。从而使得它适用于高可靠系统；
QC-LDPC 码的并行译码特性，使得它适合于高并行度和灵活并行度的系统；
QC-LDPC 译码速度快，适用于高吞吐量和低时延的系统；
固定码长和有限多个码率条件下，QC-LDPC码译码硬件可以统一，并且简单有效；
QC-LDPC 码具有码率越高、复杂度越低的特性，有利于提升峰值速率。

2.3.1　扩展矩阵

基于准循环矩阵扩展的思想萌芽始于 LDPC 发明者的论文 [1-2]，但论文中只是讲排列（Permutation），如下所示的矩阵，为一个 20 列 15 行的规则校验矩阵，行重为 4，列重为 3。

这个矩阵并没有限定是循环重排（Circulant Permutation）。将矩阵划分成 3 行 4 列的 12 块子矩阵，可以注意到，下面两行重的子块矩阵是 5×5 单位矩阵的移位，移位的方式相对比较任意，只要满足列重和行重的要求即可。
如果奇偶校验矩阵是通过一个基础矩阵（Proto Matrix）进行扩展得到，那么无论码长是多少，描述都很简洁，符合模块化设计的思想。基础矩阵介绍如下。其中，H 为一个扩展矩阵。

在这里用脚标i和j分别代表分块矩阵的行和列的索引。如果h，=-1，则定义p峰=0，即该分块矩阵为全0方阵；如果h，为非负整数，则定义p鸣=(P)。其中， P是一个zxz的标准置换矩阵，也是一个经过循环移位的单位矩阵(非负的幂次代表移位的位数)，如P所示(幂次为1)。

这里的连线代表基础矩阵中非负的元素，其中，对与校验节点 1 连接的三条线进行了加黑，分别用实线、破折虚线和点虚线圈出。当 z = 3，则扩展矩阵如下：

其扩展矩阵的Tanner图如图2-8所示：

可以看出这个扩展矩阵相当于把基础矩阵中的节点（变量节点和校验节点）拷贝 3 份（包括连线）。当基础矩阵中的元素为 0，循环移位阵是一个单位阵。连线关系保持不变，如实线圈中的部分，以及点虚线中的部分。当基础矩阵中的元素是自然数时，循环移位矩阵中的元素进行相应的移位循环，使得连线循环重排，如破折虚线中的部分。

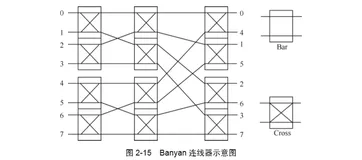

众所周知，循环移位在硬件中十分容易实现。而基础矩阵扩展的构造方法是，将一个适合多个码长的校验矩阵分解成一个固定的部分（基础矩阵）和一个可变的部分（循环移位的分块矩阵）。固定部分的基础矩阵可以相对固化在硬件实现当中，沿用基本的 LDPC 的编码和译码算法，进行软信息的迭代。而相对可调的循环移位分块矩阵只是拷贝这些软信息，再在分块矩阵内做循环重排，即调整软信息的流入 / 流出节点。至少对于每一次迭代，这个处理过程可以分别在各个分块矩阵内进行。如果硬件处理单元足够，可以做到充分的并行处理。根据以上分析可以知道准循环 LDPC 码可以由基础矩阵、提升值和标准置换矩阵等参数唯一定义。
对于准循环 LDPC 码，扩展矩阵可以由一个循环移位分块矩阵来进行扩展而得到，如上面过程所述。如果所述用于扩展的分块矩阵都是一个单位矩阵的循环移位矩阵，则每个分块矩阵的行重量和列重量都等于 1，我们称这种为单 “边”矩阵（Single Edge），但如果某些分块矩阵的行重量或者列重量不等于 1，则被称为多边（Multi-Edge）矩阵。所述的多边矩阵可以看成是由多个不同的分块矩阵叠加而成，每个分块矩阵都是单位矩阵的循环移位矩阵，只不过该多个分块矩阵的循环移位值不同。多边基础矩阵如图 2-9 和图 2-10[22] 所示。特别是图 2-10 中，在某些地方出现了两个不同的移位值。

多边构造法的优势在于给准循环 LDPC 码的设计带来更大的灵活度。例如，当码率比较高的时候，基础矩阵的行数和列数都比较小。通过多边构造的方法，可以对基础矩阵中的个别列（移位值）增加列重量，从而可以提高性能。从图 2-11 中 [23] 可以看出，在 BLER = 1% 时，多边 LDPC 码比单边 LDPC 码约好 0.15 dB。

多边结构虽然可以优化 LDPC 码的性能，但是也会带来译码器实现上的问题。从存储中读写数据的时候，因为地址冲突，多边矩阵不能一次将数据读出或写入存储器，必须增加额外的控制逻辑，这会增加译码器的复杂度和时延。也是基于这种考虑，5G-NR eMBB 的 LDPC 最终没有采用多边结构。

2.3.2　基础矩阵的基本结构

5G-NReM BB的LDPC采用了所谓的“Raptor-like”的结构，其奇偶校验矩阵可以通过一个高码率的核心矩阵(Kernel Matrix) 逐步扩展到低码率。这样可以灵活地支持各种码率的编码。其奇偶校验矩阵具有如图2-12所示的结构：

其中，A和B共同组成了高码率的核心矩阵，A对应于待编码的信息比特，B是一个方阵，并且B矩阵具有双对角结构，对应于高码率的校验比特。C是一个全零矩阵。E是一个单位阵，对应于低扩展码率的校验比特。D和E共同构成了单奇偶校验关系。截至目前， 3GPPRAN 1规定了在eM BB场景下采用长x宽分别为46×68和42x52的两种基础矩阵分别支持大码长高码率和中低码长低码率的编码。在5G-NReM BB数据信道中使用的基础矩阵的一部分如图2-13所示。k imax是最大系统位列数， mi是校验位部分的列数(或者行数) 。n；是基础矩阵的总列数。其中，图中颜色深的点在系统位部分代表矩阵的非负元素，0元素代表对应的循环移位矩阵为单位矩阵。
图2-13左上角实线围成的部分是基础校验矩阵的核心矩阵(KernelMatrix) ，对应的是最高码率。它的校验位部分(B矩阵) 包含了一种被称为双对角(Dual-diagonal) 的特殊结构，在双对角结构的前面还有一列的列重为3，这种设计可以降低编码的复杂度，避免在编码的时候用到矩阵求逆等复杂的运算。对于中低码率，采用的是单奇偶校验(Single Parity Check) 的方式降低码率，即只要是最高码率的码字生成之后，只需要根据简单的奇偶校验关系就能求得低码率部分的校验比特。

可以看出，系统位矩阵的最左边列的列重很大，目的是保证校验节点通过与前几个变量节点的充分连接，来达到校验节点彼此之间的软信息的顺畅流通。图 2-14 是对应于图 2-13 中的系统位矩阵的 Tanner 图。可以明显地看出，前两个变量节点与大多数的校验节点相连。大量分析和仿真证明，如果不传输左边列重很大的变量节点所对应的系统比特，准循环 LDPC 码的性能可以进一步提高。注意，这里尽管开头的两个系统比特被打掉，但是它们与校验节点的连接仍然存在，在译码时，可以利用这两个变量节点来传递软信息。

2.3.3　编码算法

编码的大体过程如下。
（1）利用 Kernel 矩阵（A+B）对信息比特进行编码。由于 B 矩阵具有双对角结构，因而可以快速编码。
（2）如果目标码率高于 Kernel 矩阵的码率，则对校验比特进行打孔；如果目标码率低于 Kernel 矩阵的码率，则利用 D+E 矩阵的单奇偶校验关系得到低码率的校验比特。
另外，为了保证首次传输的性能，通常A矩阵的最前面 2 列对应的信息比特也被打孔。
1.Kernel矩阵的编码
由于LDPC码是由奇偶校验矩阵定义，以及LDPC码基本都是系统码，所以，在LDPC编码的过程中可以不需要获取LDPC码的生成矩阵，而是直接根据奇偶校验矩阵进行编码。而准循环LDPC码是根据基础矩阵、提升值和置换矩阵唯一定义，具有结构化特性，所以在准循环LDPC编码的过程中，可以只根据这3个变量进行编码。准循环LDPC编码的计算原理是基于奇偶校验矩阵与码字C的乘积等于0，即

2. 低码率的编码
由于基础矩阵的扩展码率部分是单奇偶校验结构，所以很容易就可以计算出低码率的校验比特，见式（2-50）。
