在 Istio 中提供了一个 Bookinfo 的示例，用于演示微服务之间的调用，那么如何在 Knative 中部署这个示例呢？本文将会介绍一下在 Knative 中部署 Bookinfo 微服务以及查看调用链追踪信息。
背景

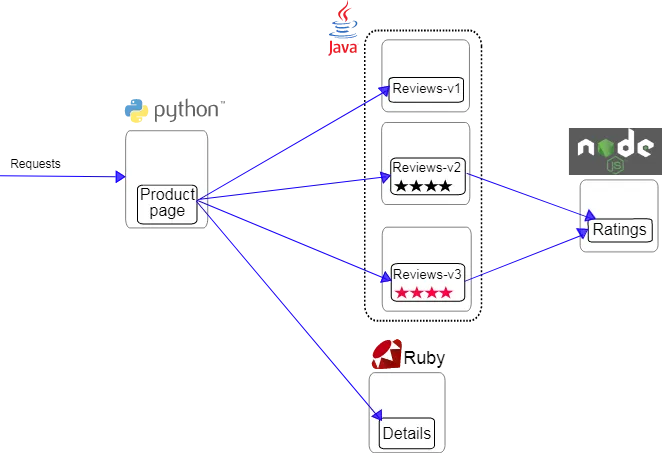

Bookinfo 这个示例应用由 4 个微服务组成。 Bookinfo 应用架构图如下：
- productpage 微服务: 调用 details 微服务和 reviews 微服务来生成页面
- details 微服务: 包含图书的详细信息
- reviews 微服务: 提供图书的评论功能，也可以调用 rating 微服务给图书评分
- ratings 微服务: 提供图书的评分功能
另外 reviews 微服务目前有3个版本:
- v1 不会调用 ratings 微服务
- v2 调用 ratings 微服务，并将评分显示 1~5 个黑色星星
- v3 调用 ratings 微服务，并将每个评分显示为 1~5 个红色星星
准备
- 已部署Knative。可参考：阿里云容器服务部署 Knative
部署
首先开启 Istio Sidecar 注入，我们在 default 命名空间打上 istio-injection=enabled 的Label：
kubectl label namespace default istio-injection=enabled
部署 Bookinfo Knative Service 服务, 简单直接通过yaml文件一键拉起来，bookinfo.yaml：
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
name: details-v1
namespace: default
spec:
template:
spec:
containers:
- image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-details-v1:1.15.0
ports:
- containerPort: 9080
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
name: ratings-v1
namespace: default
spec:
template:
spec:
containers:
- image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-ratings-v1:1.15.0
ports:
- containerPort: 9080
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
name: reviews-v1
namespace: default
spec:
template:
spec:
containers:
- image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-reviews-v1:v1-aliyun
ports:
- containerPort: 9080
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
name: reviews-v2
namespace: default
spec:
template:
spec:
containers:
- image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-reviews-v2:v1-aliyun
ports:
- containerPort: 9080
env:
- name: SERVICES_DOMAIN
value: default.svc.cluster.local
- name: RATINGS_HOSTNAME
value: ratings-v1
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
name: reviews-v3
namespace: default
spec:
template:
spec:
containers:
- image: registry.cn-hangzhou.aliyuncs.com/knative-sample/examples-bookinfo-reviews-v3:v1-aliyun
ports:
- containerPort: 9080
env:
- name: SERVICES_DOMAIN
value: default.svc.cluster.local
- name: RATINGS_HOSTNAME
value: ratings-v1
---
apiVersion: serving.knative.dev/v1
kind: Service
metadata:
name: productpage-v1
namespace: default
spec:
template:
spec:
containers:
- image: registry.cn-hangzhou.aliyuncs.com/knative-sample/productpage:v1-aliyun
ports:
- containerPort: 9080
env:
- name: SERVICES_DOMAIN
value: default.svc.cluster.local
- name: DETAILS_HOSTNAME
value: details-v1
- name: RATINGS_HOSTNAME
value: ratings-v1
- name: REVIEWS_HOSTNAME
value: reviews-v2
这里需要说明几点：
- productpage 环境变量设置：
- SERVICES_DOMAIN：微服务直接通过内部访问域名进行访问，这里设置域名后缀为：default.svc.cluster.local
- DETAILS_HOSTNAME：设置为 details-v1
- RATINGS_HOSTNAME：设置为 ratings-v1
- REVIEWS_HOSTNAME： 这里设置 reviews-v2。
- reviews v2, v3环境变量设置。由于 v2 和 v3 需要访问 rate 进行评分， 因此需要设置对应的环境变量：
- SERVICES_DOMAIN：微服务直接通过内部访问域名进行访问，这里设置域名后缀为：default.svc.cluster.local
- RATINGS_HOSTNAME：设置为 ratings-v1
执行命令：
# kubectl apply -f bookinfo.yaml
查看执行结果：
# kubectl get kservice
productpage-v1 http://productpage-v1.default.knative.kuberun.com productpage-v1-s4drn productpage-v1-s4drn True
ratings-v1 http://ratings-v1.default.knative.kuberun.com ratings-v1-bsvb2 ratings-v1-bsvb2 True
details-v1 http://details-v1.default.knative.kuberun.com details-v1-dj47j details-v1-dj47j True
reviews-v1 http://reviews-v1.default.knative.kuberun.com reviews-v1-q5wz4 reviews-v1-q5wz4 True
reviews-v2 http://reviews-v2.default.knative.kuberun.com reviews-v2-5r7mm reviews-v2-5r7mm True
reviews-v3 http://reviews-v3.default.knative.kuberun.com reviews-v3-s2v6j reviews-v3-s2v6j True

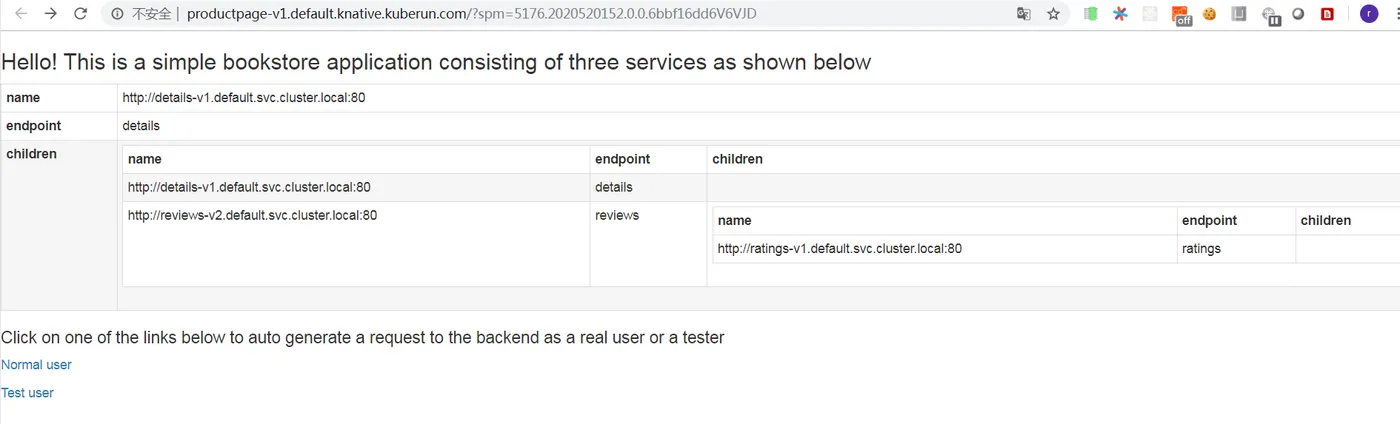

通过页面进行访问，说明服务访问正常：
微服务调用链
一般情况下，用户比较关注微服务中的调用链信息，通过 Tracing Analysis服务，我们可以方便的查看服务调用链。

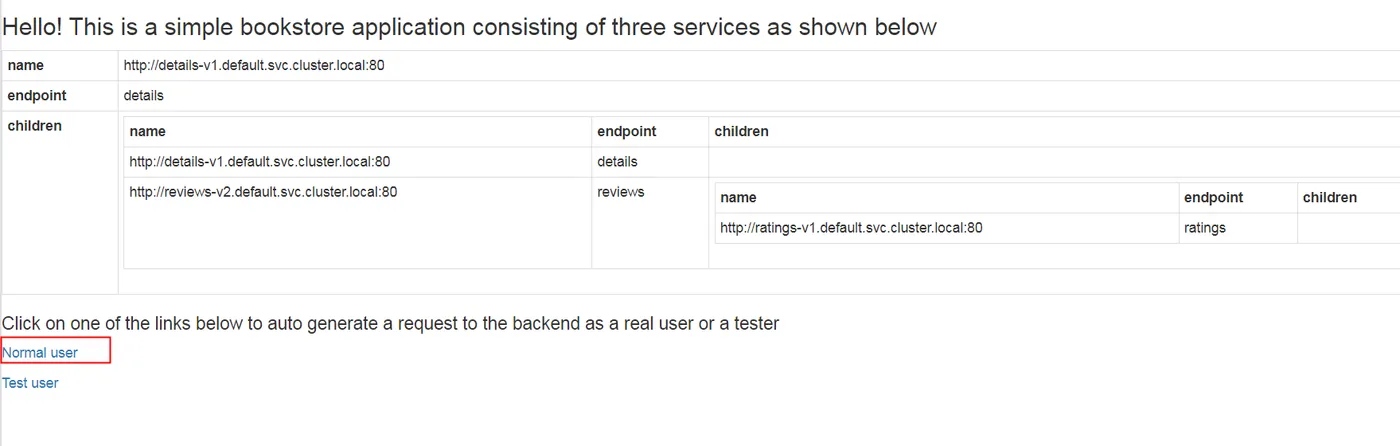

首先我们进行一次服务访问，在productpage页面，点击Normal user

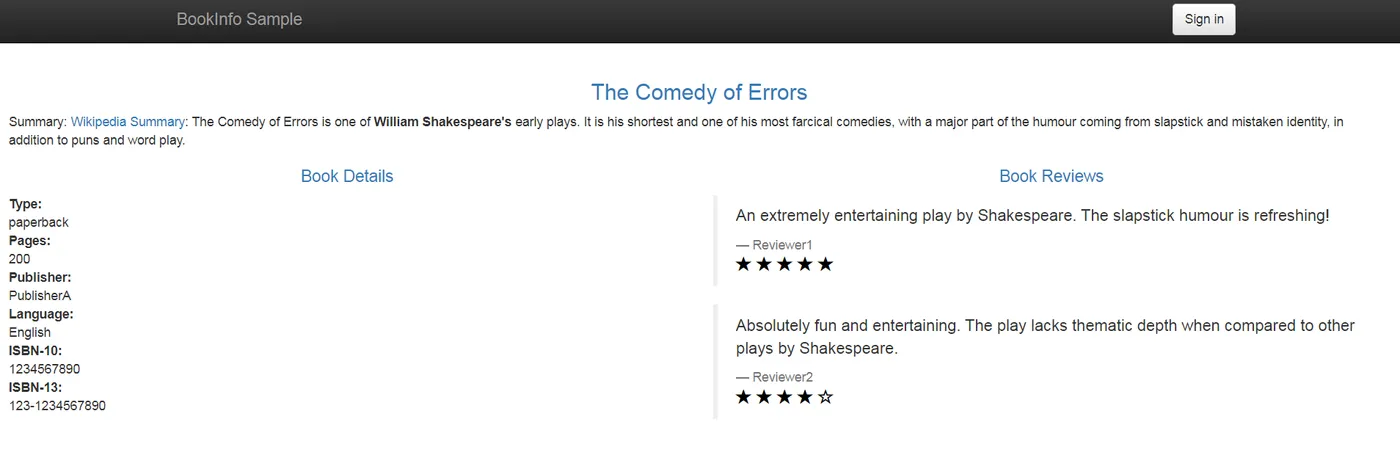

可以看到 Book Details 和 Book Reviews 信息。productpage 服务依次会调用：details、reviews 和 ratings服务

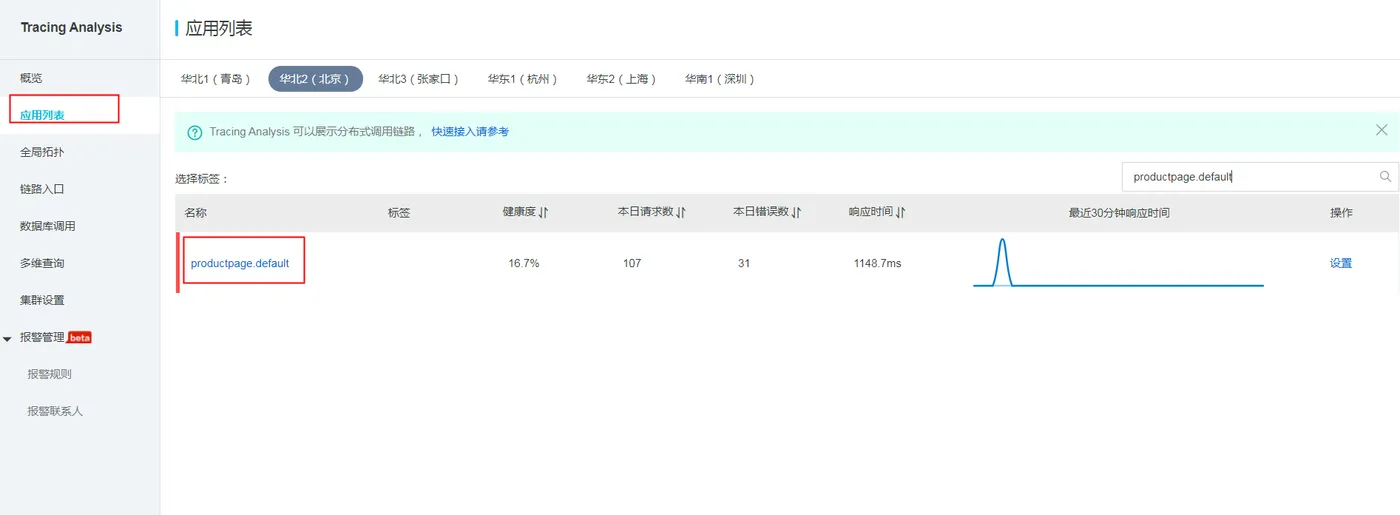

接下来登录 Tracing Analysis 服务控制台，选择【应用列表】，点击 productpage.default.

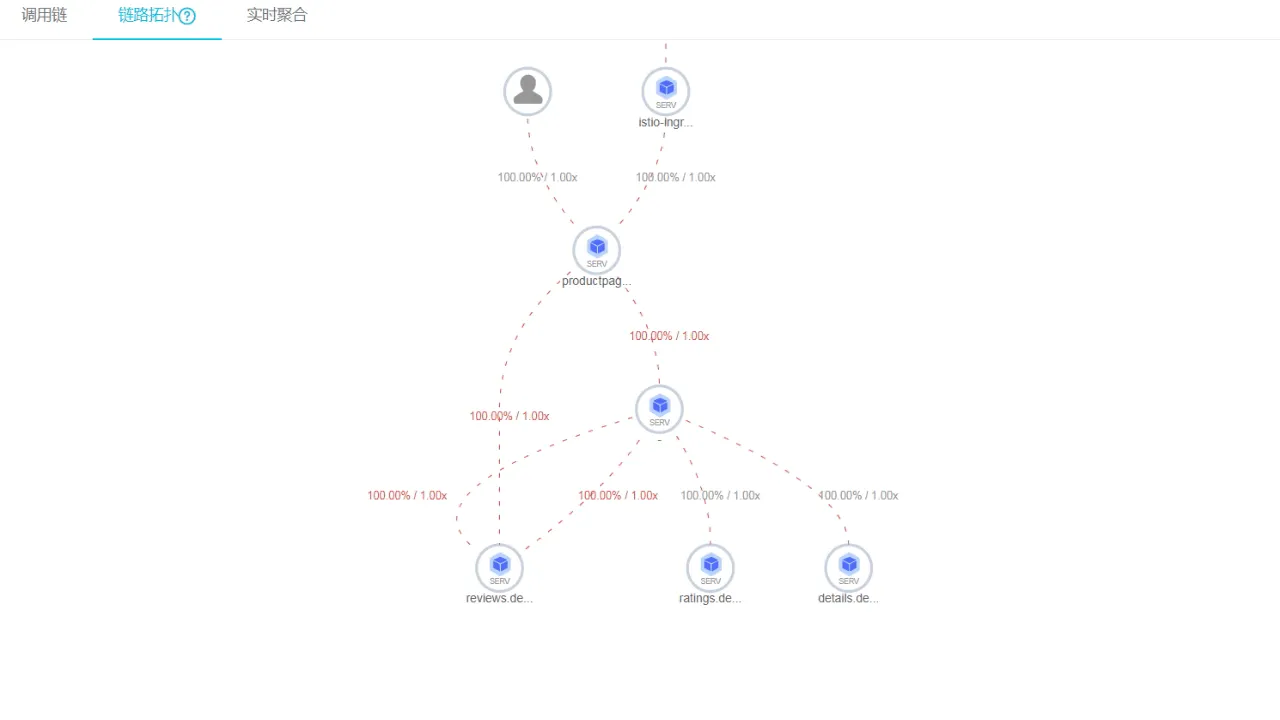

选择 调用链分析 页签，可以查看服务调用链信息
结论
通过上面的介绍，我们可以看到在 Knative 中轻松实现微服务部署，并且结合 Tracing Analysis 服务可以满足部署生产级别服务诉求。
