1. namesrv的来源

• namesrv整体来说和zookeeper的类似，为了保证消息的高可用，我们通常会布置多台broker，那么客户端在发送消息的时候怎么去选择，或者某一台宕机了，客户端怎么去感知到，namesrv就是为了解决这种问题，负责管理集群，broker，topic等元数据，动态的维护broker列表，剔除已经宕机的broker，根据负载均衡算法可以选择到一台broker。

2. 解析namesrv的启动流程

• 这个我们需要参考一下源码看一下启动方法和重要的参数信息：.NamesrvStartup

  • 1，解析配置文件填充属性到NamesrvConfig和NettyServerConfig两个对象中，配置文件的来源是主要是在启动的时候通过-c 指定文件的。
  • 2，根据启动的属性创建namesrvController对象，并且进行初始化

  • 3，加载kv配置，并且创建netty网络传输对象，然后启动两个定时任务。

    • namesrv每隔10s中扫描一次broker，根据最后一次的心跳检测时间剔除已经挂掉的broker；
    • namesrv每隔10分钟打印一次kv配置信息
  • 4，注册JVM 钩子函数并启动服务器，以便监听Broker、消息生产者的网络请求。

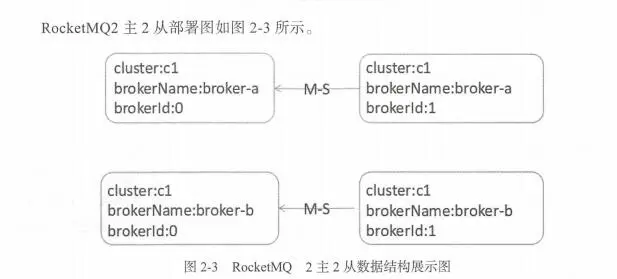

3. 两主两从的部署结构图，下面的解析都是按照这个图进行解析的

4. 解析路由元数据的数据结构

• 下面主要是namesrv主要记录了哪些元数据，其主要是在RouteInfoManager中的5个hashMap中

  • HashMap> topicQueueTable : topic 消息队列路由信息

{
    "topicTest": [
        {
            "brokerName": "brokerName-a",
            "readQueueNums": 4,
            "writeQueueNums": 4,
            "perm": 6,
            "topicSynFlag": 0
        }
    ]
}

• HashMap brokerAddrTable：broker的集群信息，包含集群，name，地址

{
    "broker-a": {
        "cluster": "c1",
        "brokerName": "broker-a",
        "brokerAddrs": [
            "0:192.168.8.101:10000",
            "1:192.168.8.102:10000"
        ]
    },

    "broker-b": {
        "cluster": "c1",
        "brokerName": "broker-b",
        "brokerAddrs": [
            "0:192.168.8.103:10000",
            "1:192.168.8.104:10000"
        ]
    }
}

• HashMap> clusterAddrTable ： Broker 集群信息

{
    "c1": [
        "broker-a",
        "broker-b"
    ]
}

• HashMap brokerLiveTable ： broker状态信息

{
    "192.168.8.101:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": "192.168.8.102:10000"
    },

    "192.168.8.102:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": ""
    },
    "192.168.8.103:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": "192.168.8.104:10000"
    },

    "192.168.8.104:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": ""
    }
}

• HashMap> filterServerTable ： broker上的FilterServer列表。

{
    "192.168.8.101:10000": ["192.168.9.101:10000"],

    "192.168.8.102:10000": ["192.168.9.102:10000"]
}

4. 路由信息的注册

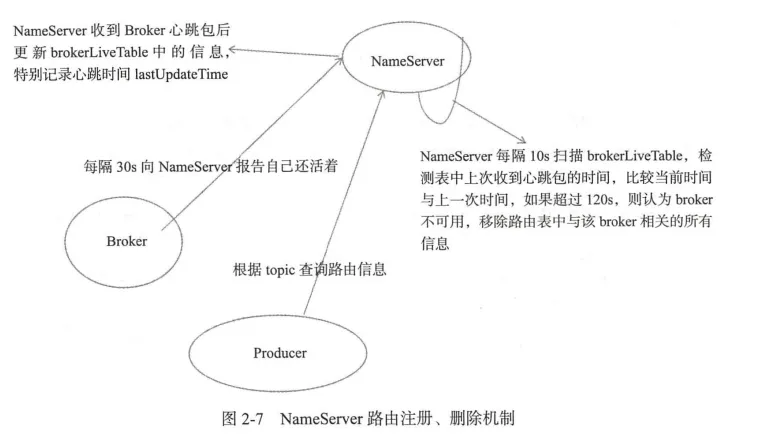

• RocketMQ的路由注册主要是broker与nameSrv的心跳功能检测，当broker启动的时候会向集群中所有的namesrv发送心跳语句，每隔30s向namesrv发送心跳包，namesrv收到心跳包之后会更新brokerLiveTable缓存中的lastUpdateTimestamp时间，然后nameSrv的定时任务会每隔10s扫描brokerLiveTable，如果超过120s没有收到心跳包则将其剔除并且关闭socket连接。

• 源码层次解析步骤

  • 1，brokerController的start方法中发送心跳包注册registerBrokerAll，
  • 2，调用BrokerOuterAPI中的registerBrokerAll中主要遍历所有的nameSrv列表，BrokerSrv依次向nameSrv列表发送心跳包

  • 3，调用BrokerOuterAPI的registerBroker发送request信息，RocketMQ是基于netty传输的，如果我们需要网络跟踪，rocketMQ会为每个消息生成一个requestCode，然后服务端会有对应的网络处理器（processs包中）,只需整库搜索 questCode 即可找到相应的处理逻辑

    • 心跳包request的信息

      • brokerAddr：地址信息
      • brokerId：0代表master，大于0代表slave
      • brokerName：名称
      • clusterName：集群名称
      • haServerAddr：master地址，初次请求时为空，slave向nameSrv注册之后返回

      • requestBody：

        • filterServerList：消息过滤列表
        • topicConfigWrapper:主体配置
      • body：消息体

  • nameSrv接收到网络请求之后开始进行处理，DefaultRequestProcessor默认的处理器，如果请求类型为 RequestCode REGISTER_BROKER，那么最终会被转发到RoutelnfoManager#registerBroker。

    • 1，首先在方法开始加入一个写锁，防止并发的修改RouteInfoManager中的路由表，然后开始维护clusterAddrTable信息，首先判断broker所属的集群是不是已经存在，如果不存在则创建并且将broker名称放入到集合中。
    • 2，维护BrokerData，首先从brokerAddrTable中根据brokerName获取broker信息，如果获取不到则将新建的brokerData信息放入并且将registerFirst设置为true，表示第一次注册，如果已经存在则将其替换并且将registerFirst设置为false，
    • 3，如果broker为master，并且Broker Topic配置信息发生变化或者是初次注册，那么则需要创建或者更新topicQueueTable的信息，如果在发送消息的时候topic是不存在的，那么如果设置了brokerConfig中的autoCreateTopicEnable为true，就会返回一个rocketMQ的默认的路由信息。
    • 4，更新brokerLiveInfo的最后更新时间，这个是路由删除的最重要的列表
    • 5，注册Broker上的filter过滤列表
    • 6，完成路由的注册

5. 路由信息的删除

• 路由删除的两种方式

  • broker主动方式:当broker正常关机的时候，会发送一个unregisterBroker指令

  • nameSrv主动方式:nameSrv在启动的时候，会开启两个定时任务，其中有一个是每隔10s扫描一次brokerLiveInfo列表，然后获取列表中每一个元素的lastupdateTime,如果超过120s没有收到broker的心跳包则会将其剔除列表关闭channel，

    • 判断时间超过120s
    • 申请写锁
    • 根据brokerAddress删除brokerLiveTable和FilterServerTable
    • 维护brokerAddrTable，遍历brokerAddrTable获取BrokeData，然后从brokeData中的属性brokerAddr（map集合）中剔除，如果剔除之后集合为空则从brokerAddrTable一处brokerName
    • 根据 BrokerName，从 clusterAddrTable 中找到 Broker并从集群中移除，如果移
      除后，集群中不包含任何 Broker，则将改集群从clusterAddrTable 中一处
    • 根据 brokerName遍历所有主题的队列，如果队列中包含了当前 Broker的队列则移除，如果 topic 只包含待移除 Broker 的队列的话，从路由表中删除该 topic
    • 释放写锁
      然后申请一个写锁（防止并发更新）删除brokerLiveTable，FilterServerTable信息，然后维护brokerAddrTable，clusterAddrTable。

6. 路由信息的发现

• RocketMQ路由并非是实时的，当topic路由发生变化的时候，不会主动推送给客户端，而是由客户端定时的拉取最新的路由信息。
• 返回给客户端的对象是TopicRouteData，其结构是

orderTopicConf：顺序消息配置内容，来自于kvConfig
List<QueueData> queueDatas：topic队列元数据
List<BrokerData> brokerDatas：topic 分布的 broker 元数据
HashMap< String/ * brokerAdress*/,List<String> /* filt rServer* /> : broker 上过滤服务器地址列表

• 路由发现实现类DefaultRequestProcessor的getRoutelnfoByTopic

  • 调用 RouterlnfoManager 的方法，从路由 topicQueueTable brokerAddrTable

1. terServerTable 中分别填充 TopicRouteData 中的 List

filterServer 地址表

• 如果找到主题对应的路由信息并且该主题为顺序消息，则从 NameServer
  KVconfig 中获取关于顺序消息相 的配置填充路由信息
• 如果找不到路由信息 CODE 则使用 TOPIC NOT_EXISTS ，表示没有找到对应的路由

7.总结
