干货分享:全面解析什么是MTP/MPO预端接高密度配线

简介: MTP/MPO系列是一组极具创新性的产品,它使光纤传输进入了一个新纪元。MTP/MPO系列是容灾、主干网、建筑物内光纤分布等多种应用的理想产品,例如,一个MTP/MPO连接器就能实现一根光缆上的12芯传输。

MTP/MPO系列是一组极具创新性的产品,它使光纤传输进入了一个新纪元。MTP/MPO系列是容灾、主干网、建筑物内光纤分布等多种应用的理想产品,例如,一个MTP/MPO连接器就能实现一根光缆上的12芯传输。有了MTP/MPO系列产品,用户可以用内含12根纤芯的一根光缆实现主干与各个分支的连接。这种多芯技术的使用大大节省布线时间,安装即快又精准。

MTP光纤连接器

MTP光纤连接器的机械性能和光学性能都要高于普通的MPO光纤连接器,是一种高性能的MPO光纤连接器。MPO光纤连接器是一种多芯多通道插拔式连接器,可以用于4、8、12、或24芯并排光纤的连接。MTP/MPO光纤连接器是专门为多芯带状光缆设计而成。MTP/MPO单模光纤连接器的套管呈一定的角度,这一设计能让回波反射损耗程度最少,而MTP/MPO多模光纤的的套管则是平的。带状光缆护套内部的光纤呈一字型排开,外观呈扁平状,像一根带子,因此得名为带状光缆。

MTP光纤连接器的优点

1.MTP光纤连接器的套管可以移除。MTP光纤连接器的MT插芯设计可在生产时的返工和重新研磨时能确保性能不受损失。阴阳性在组装后甚至在现场可灵活的改变,插芯组装后可过干涉检测。

2.MTP光纤连接器浮动的插芯可提高机械对接时的传输性能。可允许两个连接器在外力的影响下使相互匹配的插芯能保持良好的物理接触。

3.MTP光纤连接器的椭圆导针(PIN)采用的是不锈钢材质,椭圆导针能提高对接的精度,并且降低对导孔的磨损,使得MTP光纤连接器更持久地保持高性能传输。

4.MTP光纤连接器内有一个金属针夹用以固定推环,可以防止导针丢失、集中弹簧所产生的压力并防止弹簧在机械伸缩过程中触碰摩擦光纤导致光纤损坏。

5.MTP光纤连接器的弹簧设计最大限度的提高12芯和多芯带状应用的带状间隙从而防止光纤损坏。

6.MTP光纤连接器有至少四种标准的匹配散件,可适配不同类型的光缆,更具实用性,其中包括:松套结构的圆型光缆、椭圆外被的带状光缆、带状裸纤和超短尾套连接器散件(非常适合应用在狭小的空间里,减少45%的体积)。

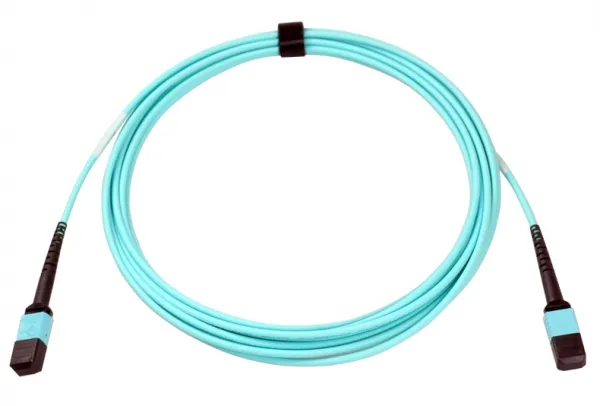

MTP/MPO多芯光纤主干跳线

易天光通信(ETU-LINK)的MTP/MPO多芯光纤主干跳线有8、12、24、36、48、72、96和144芯可选。

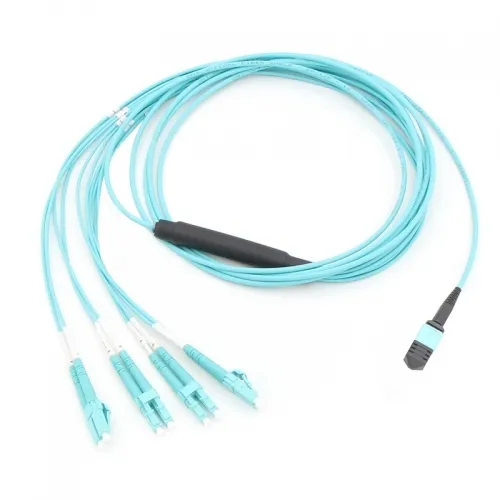

易天光通信MTP/MPO多芯光纤分支跳线

1.光缆一端是MPO/MTP连接器,另一端是单芯连接器;

2.MPO/MTP连接器有8芯接口和12芯接口可选;

3.容许8/12根光纤同时传输;

4.单芯连接器的接口类型有FC、SC、ST、LC、MTRJ和E2000等;

5.单工或多工信道;

6.可根据不同需求定制分支光缆的长度;

7.各分支光缆均经过加固处理,呈圆形,外径为2.0mm或3.0mm,连接有不同种类的单芯连接器。


易天光通信MTP/MPO光纤配线架

1.既可用于单模光纤,也可用于多模光纤;

2.标准的MTP/MPO光纤配线架可容纳12和24端口的设备;

3.有不同的尺寸可选;

4.光纤类型和连接器类型可选。

其他的MTP/MPO产品

1.可容纳3个LGX盒,每个LGX盒内有12或24芯的MTP配线架;

2.多种内置固定方法,便于紧固、管理光缆;

3.尺寸有1U、2U、3U、4U可选,高度从19寸到23寸不等;

4.铰链式门和固定的顶部设计。

MTP/MPO光纤适配器

1.连接MPO类型的接头和接口;

2.有多种颜色和防尘帽类型可选;

3.用于单模和多模应用;

4.自由悬挂式或面板装嵌式设计;

5.有防尘帽,避免污染和损坏;

6.符合RoHS(限制在电子电气产品中使用有害物质的指令)的规定。

MTP/MPO光纤回路器

1.MTP/MPO母连接器;

2.MTP/MPO连接器通过机械方式卡入到位;

3.完全达到MTP/MPO规格;

4.支持40/100GbE和InfiniBand应用;

5.符合RoHS(限制在电子电气产品中使用有害物质的指令)的规定;

光纤类型:OM3。
