码上付解读

名词解释
1. 口碑码：分为门店码和桌码，集成阶段建议使用测试门店，测试门店生成办法：[url]https://openclub.alipay.com/read.php?tid=4013[/url]。

正式门店的口碑码是由口碑服务商生成的，正式门店的门店码可以通过登录【口碑商家后台】，在左侧导航栏找到“我的门店”，列表中对应门店左侧即是正式门店码。
测试门店码和测试桌码生成办法：
桌码——
alipays://platformapi/startapp?appId=20000238&target=merchant&shopId=2016062900077000000016003316&tableNo=A04&codeId=9999999&bizScene=KOUBEI_TABLE_CODEC&chInfo=dfqwegq3&j=detail_service_card
shopId：换成测试店铺ID，tableNo换成门店回传过的桌码，其他不用换，就可以直接测试了

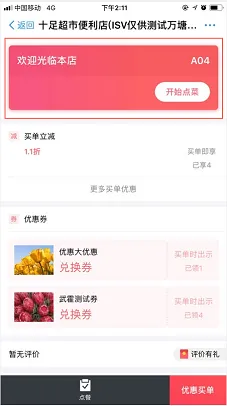

2. 服务card：如下图中红色框

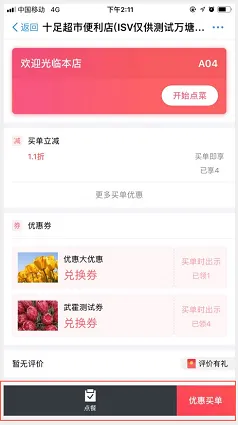

3. 插件区，又称服务位：如下图中红色框

4.“码上付”，又称“秒付”

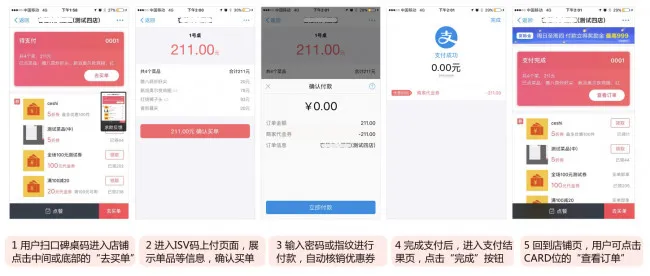

表现层

注：该用户流程为码上付服务的标准主流程，ISV需按照此标准流程进行开发，否则服务验收时将会被驳回。
附：【码上付交互视觉规范】

对接准备（以测试门店和测试服务为例）
1、  应用（如果还没有自己的应用，可见【创建应用】:[url]https://openclub.alipay.com/read.php?tid=1606[/url]）
（1）如果是商户自己开发，需要添加口碑码战略、当面付功能，当面付需要签约，有BD请联系BD签约，如若没有BD,并且不清楚如何签约，可参考[url]https://openclub.alipay.com/read.php?tid=276[/url]
（2）如果是ISV代商户开发，需要ISV在自己的应用添加口碑码战略、第三方应用授权功能，商户签约当面付产品，商户第三方应用授权给ISV,建议ISV在回流数据的时候传入APP_auth_token参数，创建支付订单的时候必须传递APP_auth_token参数
注：我们强烈建议回流数据和APPID和创建支付订单的APPID是同一个，如若不是，请务必保证回流数据的APPID和创建支付订单的APPID同属一个PID
2、  测试服务（集成阶段建议使用测试服务，可参考【测试服务创建办法】:[url]https://openclub.alipay.com/read.php?tid=3988[/url]）
3、  测试门店（集成阶段建议使用测试门店，可参考【测试门店创建办法】:[url]https://openclub.alipay.com/read.php?tid=4013[/url]） ，测试门店默认有显示服务card的能力，正式门店需要扫码点菜验收通过后才露出显示服务card的能力

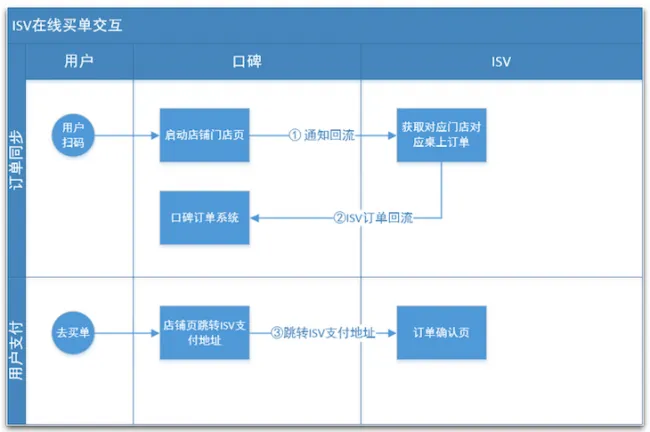

产品交互流程

具体步骤：
在口碑与ISV的交互流程中主要包括如下3步：①通知回流，②ISV订单回流，③跳转ISV支付地址
① 通知回流
1.当用户扫码启动店铺门店页时，口碑将通过ISV配置的网关向ISV发送通知(URL),并在通知(URL)中携带各种参数，ISV可从通(URL)中将各参数的值解析出来，用于下步的订单回流。
重点注意事项：ISV成功接收到通知后返回success，若无返回则口碑会重试几次。这里放入通知为异步通知，通知规则和支付的异步通知一致，【可参考】。

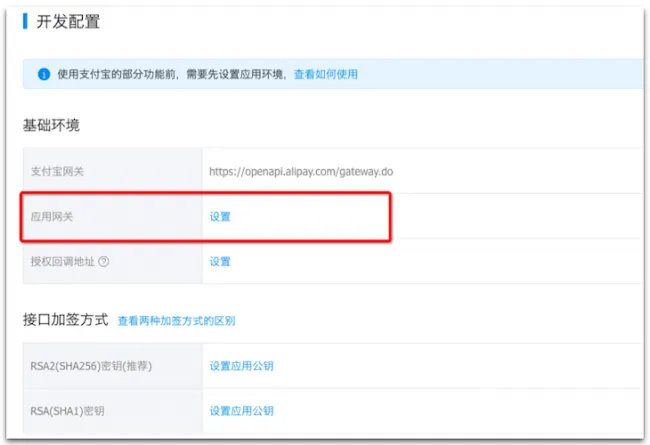

2.通知地址：口碑向ISV发送通知的地址使用的是ISV配置应用时所使用的应用网关地址，如下图中红框的部分；如需了解如何配置应用网关，可查看【应该网关配置说明】:[url]http://docs.open.alipay.com/200/105310/#s2[/url]。

3.口碑向ISV发送的通知(URL)举例

应用网关?notify_type=koubei_open_data_sync_notify&charset=UTF-8&biz_content={"merchant_pid":"2088201919503363","shop_id":"2016110400077000000003446012","user_id":"2088102151186045","table_num":"A08”}&notify_time=2017-04-27 15:33:19&sign=***&app_id=2016122201272580&version=1.0&sign_type=RSA¬ify_id=9b5cceb48f83047ecc8064aa990fdf9l0m

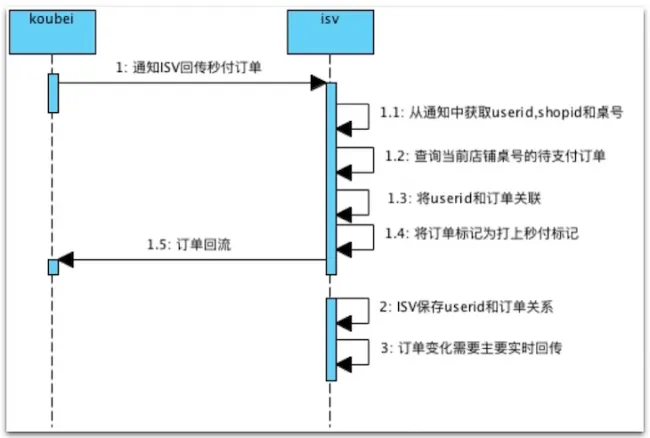

4.ISV需要做的：

②ISV订单回流
在口碑向ISV发送通知回流信息后，ISV需使用订单回流接口向口碑传递回流信息。

代码demo：
1.13状态

AlipayClient alipayClient = new DefaultAlipayClient("https://openapi.alipay.com/gateway.do",            AlipayConfig.app_id,AlipayConfig.merchant_private_key,"json","GBK",AlipayConfig.alipay_public_key,"RSA2");          AlipayOfflineProviderUseractionRecordRequest request = new AlipayOfflineProviderUseractionRecordRequest();    //request.putOtherTextParam("app_auth_token","201801BB6b27c190986b4dac9e85e66d5aec7X35");第三方应用授权    request.setBizContent("{" +    //集成阶段传递此参数，传递之后，在支付宝钱包-口碑tab-我-我的订单-服务订单中显示一条数据，正式环境默认有显示服务订单的能力，不用传递此参数    "\"is_test_user\":\"1\","+      "\"source\":\"alipay.com\"," +    "\"action_type\":\"order_dishes\"," +    "\"industry\":\"REPAST\"," +    "\"order_type\":\"online_pay\"," +//码上付场景此参数必填，传递online_pay参数标志这是一笔码上付的数据    "\"user_id\":\"20887129xxxxxxx\","+//user_id以2088开头，建议传递，此参数会影响服务card的实时刷新，可通过用户信息授权接口获取    "\"date_time\":\"2018-02-11 10:16:30\"," +      "\"action_detail\":{"+    "\"totalPrice\":\"33\","+ //总价，这里需要注意的是单位分    "\"discountPrice\":\"33\","+ //优惠金额，这里需要注意的是单位分    "\"realPrice\":\"33\","+ //实际支付，这里需要注意的是单位分    //从第三方平台进入开发者应用，后产生的数据，传入第三方平台域名，    //比如当前数据是支付宝扫码后产生，传入支付宝域名alipay.com    //是在微信打开后产生的数据，传入微信域名weixin.qq.com    //是在口碑打开后产生的数据，传入口碑域名koubei.com    //如果数据不是从第三方平台进入后产生的数据，设置自己的域名即可    //字段内容不做强制校验。    "\"source\":\"alipay.com\","+    "\"status\":\"13\","+ //13商家确认，用户待支付    //外部订单号，这里需要注意的是，从用户下单，商家确认，待支付，支付完成，是一笔订单    "\"outOrderId\":\"20180211094030333\","+    "\"tableCode\":\"A09\","+ //桌号，此参数必填，该参数会影响该餐台的card更新    "\"people\":\"2\","+//消费人数，建议传递    //detailUrl参数必传，直接影响到支付宝钱包-口碑tab-我-我的订单-服务订单，点击一条数据后跳转的链接    //传入要求参考文档要求    "\"detailUrl\":\"http://47.100.40.54:8080/Test/index.jsp\","+    //菜品列表    //goodsId菜品ID,自定义    //goodsName 菜品名称,自定义    //price 价格，单位为分,自定义    //num 点菜数量（int）,自定义    "\"dish\":[{\"goodsId\":\"216137\",\"price\":2,\"num\":1,\"goodsName\":\"酱爆茄子\"}],"+//菜品列表    "\"statusDesc\":\"待支付\","+//状态文案说明，会影响card左上角的文案。请准确描述当前的状态    //行动点对象列表，每次更新全量覆盖,此参数会直接影响服务card上面的按钮显示。请准确描述当前的状态    //String name ; 行动名称（比如，去买单、加菜,查看详情，再来一单）    //String actionUrl 跳转URL，建议ISV自行对该url进行加签验签，以避免被恶意程序拦截篡改    //String type URL类型（官方常量 addDish（加菜） pay （去买单），官方会根据类型做业务逻辑，如果不在官方说明，请设置为空）    "\"actionUrlList\":[{\"name\":\"查看详情\",\"actionUrl\":\"http://47.100.40.54:8080/Test/index.jsp\",\"type\":\"\"},"    + "{\"name\":\"去支付\",\"actionUrl\":\"http://47.100.40.54:8080/Test/index.jsp\",\"type\":\"pay\"}],"+    //与当前订单有关系的用户，传入json数组    //如果不是支付宝用户不需要传入，如果order_channel是alipay，强制校验，必须要传入    //String userId (支付宝用户ID)    //String type (用户ID行为类型),type 可以选择设置字符串value：pay，pushOrder，normal    //type各value值含义说明：    //pay：支付者    //pushOrder：下单的用户    //normal：普通用户，没有做特殊说明的都是普通用户    "\"realtionUserList\":[{\"userId\":\"208871296973xxxx\",\"type\":\"pay\"}]"+    "}," +    //店铺关联关系。标记当前接口涉及到的店铺信息，同时如果传入的数据在口碑不存在，口碑会建立一条shop_id+outer_id+type的关联数据    //传递之后，建议不要再修改此参数    "\"outer_shop_do\":{"+    "\"shop_id\":\"2017080300077xxxxxxxxxxx\","+//门店id    "\"outer_id\":\"123456\","+//ISV系统中与口碑店铺shop_id关联的ISV店铺主键    "\"type\":\"http://47.100.40.54:8080/Test/index.jsp\""+//建议直接传入ISV的域名    "},"+          "\"entity\":\"user\"," +    "\"action_outer_id\":\"20180126145930333\"," +//每次请求的唯一id，需开发者自行保证此参数值每次请求的唯一性    "\"order_channel\":\"isv\"" +//该字段建议填写。值定义：alipay、weixin、other、isv"}");                    AlipayOfflineProviderUseractionRecordResponse response;        try {            response = alipayClient.execute(request);              if (response.isSuccess()) {                System.out.println("调用成功" + response.getBody());            } else {                System.out.println("调用失败" + response.getBody());            }          } catch (AlipayApiException e) {            // TODO Auto-generated catch block            e.printStackTrace();        }

2.14状态

AlipayClient alipayClient = new DefaultAlipayClient("https://openapi.alipay.com/gateway.do",            AlipayConfig.app_id,AlipayConfig.merchant_private_key,"json","GBK",AlipayConfig.alipay_public_key,"RSA2");          AlipayOfflineProviderUseractionRecordRequest request = new AlipayOfflineProviderUseractionRecordRequest();    //request.putOtherTextParam("app_auth_token","201801BB6b27c190986b4dac9e85e66d5aec7X35");第三方应用授权    request.setBizContent("{" +    //集成阶段传递此参数，传递之后，在支付宝钱包-口碑tab-我-我的订单-服务订单中显示一条数据，正式环境默认有显示服务订单的能力，不用传递此参数    "\"is_test_user\":\"1\","+      "\"source\":\"alipay.com\"," +    "\"action_type\":\"order_dishes\"," +    "\"industry\":\"REPAST\"," +    "\"order_type\":\"online_pay\"," +//码上付场景此参数必填，传递online_pay参数标志这是一笔码上付的数据    "\"user_id\":\"208871296973xxxx\","+//user_id以2088开头，建议传递，此参数会影响服务card的实时刷新，可通过用户信息授权接口获取    "\"date_time\":\"2018-01-26 14:44:30\"," +      "\"action_detail\":{"+    "\"totalPrice\":\"33\","+ //总价，这里需要注意的是单位分    "\"discountPrice\":\"33\","+ //优惠金额，这里需要注意的是单位分    "\"realPrice\":\"33\","+ //实际支付，这里需要注意的是单位分    //从第三方平台进入开发者应用，后产生的数据，传入第三方平台域名，    //比如当前数据是支付宝扫码后产生，传入支付宝域名alipay.com    //是在微信打开后产生的数据，传入微信域名weixin.qq.com    //是在口碑打开后产生的数据，传入口碑域名koubei.com    //如果数据不是从第三方平台进入后产生的数据，设置自己的域名即可    //字段内容不做强制校验。    "\"source\":\"alipay.com\","+    "\"status\":\"14\","+ //13商家确认，用户待支付          //下面三个参数在14状态下必传    "\"payTime\":\"\","+ //注意，这里是精确到毫秒，此参数传递错误，会影响清台后的服务card正常显示    "\"channel\":\"alipay\","+    "\"payOrderNo\":\"2018012321001004350510117761\","+                //外部订单号，这里需要注意的是，从用户下单，商家确认，待支付，支付完成，是一笔订单    "\"outOrderId\":\"20180126145930222\","+    "\"tableCode\":\"A05\","+ //桌号，此参数必填，该参数会影响该餐台的card更新    "\"people\":\"2\","+//消费人数，建议传递    //detailUrl参数必传，直接影响到支付宝钱包-口碑tab-我-我的订单-服务订单，点击一条数据后跳转的链接    //传入要求参考文档要求    "\"detailUrl\":\"http://17675wt546.iok.la:29682/pc/notify_url.jsp\","+    //菜品列表    //goodsId菜品ID,自定义    //goodsName 菜品名称,自定义    //price 价格，单位为分,自定义    //num 点菜数量（int）,自定义    "\"dish\":[{\"goodsId\":\"216137\",\"price\":2,\"num\":1,\"goodsName\":\"酱爆茄子\"}],"+//菜品列表    "\"statusDesc\":\"已支付\","+//状态文案说明，会影响card左上角的文案。请准确描述当前的状态    //代表是否清桌，默认0。1：清桌，代表桌位可以被他人使用。0：占用，代表座位正在被人使用（比如点菜中、订单没有完结，都认为是被占用中，其他人员无法再次下单）    //对表现层的影响是，如果传了1，则只有支付用户和下单用户在传递的payTime参数内的半小时见realtionUserList参数）能看到card，其他用户为新的card。    //如果传了0，则所有用户扫桌码都会看到当前card。    "\"hasClosed\":\"1\","+    //行动点对象列表，每次更新全量覆盖,此参数会直接影响服务card上面的按钮显示。请准确描述当前的状态    //String name ; 行动名称（比如，去买单、加菜,查看详情，再来一单）    //String actionUrl 跳转URL，建议ISV自行对该url进行加签验签，以避免被恶意程序拦截篡改    //String type URL类型（官方常量 addDish（加菜） pay （去买单），官方会根据类型做业务逻辑，如果不在官方说明，请设置为空）    "\"actionUrlList\":[{\"name\":\"查看详情\",\"actionUrl\":\"http://www.ieasy360.com\",\"type\":\"pay\"}],"+    //与当前订单有关系的用户，传入json数组    //如果不是支付宝用户不需要传入，如果order_channel是alipay，强制校验，必须要传入    //String userId (支付宝用户ID)    //String type (用户ID行为类型),type 可以选择设置字符串value：pay，pushOrder，normal    //type各value值含义说明：    //pay：支付者    //pushOrder：下单的用户    //normal：普通用户，没有做特殊说明的都是普通用户    "\"realtionUserList\":[{\"userId\":\"208871296973xxxx\",\"type\":\"pay\"}]"+    "}," +    //店铺关联关系。标记当前接口涉及到的店铺信息，同时如果传入的数据在口碑不存在，口碑会建立一条shop_id+outer_id+type的关联数据    //传递之后，建议不要再修改此参数    "\"outer_shop_do\":{"+    "\"shop_id\":\"20170803000770000xxxxxxxxxx\","+//门店id    "\"outer_id\":\"123456\","+//ISV系统中与口碑店铺shop_id关联的ISV店铺主键    "\"type\":\"http://17675wt546.iok.la:29682/pc/notify_url.jsp\""+//建议直接传入ISV的域名    "},"+          "\"entity\":\"user\"," +    "\"action_outer_id\":\"20180126145430111\"," +//每次请求的唯一id，需开发者自行保证此参数值每次请求的唯一性    "\"order_channel\":\"isv\"" +//该字段建议填写。值定义：alipay、weixin、other、isv      "}");                  AlipayOfflineProviderUseractionRecordResponse response;        try {            response = alipayClient.execute(request);              if (response.isSuccess()) {                System.out.println("调用成功" + response.getBody());            } else {                System.out.println("调用失败" + response.getBody());            }          } catch (AlipayApiException e) {            // TODO Auto-generated catch block            e.printStackTrace();        }

③跳转ISV支付地址
1.当ISV完成订单回流后，服务card会即时刷新，用户点击底部插件区“去买单”按钮时，就会跳转到ISV的支付地址，该地址即ISV创建码上付服务时配置的用户访问地址(如下图所示)加上相关业务参数；；如需了解如何配置用户访问地址，可查看【创建服务填写说明】:[url]https://openclub.alipay.com/read.php?tid=3988[/url]。
