【彩色光模块】CWDM光模块和DWDM光模块知识百科

简介: 彩色光模块(也被称为波分光模块)是光复用传输链路中的的光电转换器,其采用波分复用技术,将不同波长的光信号复合在一条光纤上进行传输,具备成本低等优点。 彩色光模块的特征 1.设计灵活; 2.可靠性高; 3.低功耗; 4.支持热插拔; 5.LC双工接口; 6.商业级工作温度:0°C-70°C,工业级.

彩色光模块(也被称为波分光模块)是光复用传输链路中的的光电转换器,其采用波分复用技术,将不同波长的光信号复合在一条光纤上进行传输,具备成本低等优点。


彩色光模块的特征

1.设计灵活;

2.可靠性高;

3.低功耗;

4.支持热插拔;

5.LC双工接口;

6.商业级工作温度:0°C-70°C,工业级工作温度:-40℃-85℃;

7.支持数字诊断(DDM/DOM)功能;

8.符合多协议标准,如SFP MSA协议、SDH/SONET传输标准、IEEE 802.3以太网标准以及RoHS-6标准等;

9.CWDM波分光模块可提供 18个波段(1270nm~1610nm)波长;

10.DWDM波分光模块支持C波段波长。


彩色光模块的应用

1.光纤到户(FTTH);

2.校园网;

3.数据中心;

4.城域网;

5.局域网;

6.以太网(如快速以太网、千兆以太网等);

7.光纤通道(如1G、2G等光纤通道);

8.同步光纤网络(如SONET OC-3、OC-12以及OC-48等);

9.光同步数字传输网络;

10.安防系统;

11.光传输设备等。


彩色(波分)光模块的分类

彩色(波分)光模块根据封装形式的不同可分为XENPAK波分光模块、X2波分光模块、GBIC波分光模块、XFP波分光模块、SFP波分光模块和SFP+波分光模块等。

彩色光模块根据波长密度的不同可分为(粗波分复用)CWDM光模块和(密集波分复用)DWDM光模块;CWDM光模块采用粗波分复用技术(CWDM)技术,适合短距离传输,一般应用千兆以太网和点对点网络中,DWDM光模块采用密集波分复用(DWDM)技术,适合长距离传输,一般应用于城域网和局域网等大型网络环境中。

彩色(波分)光模块与普通光模块的区别

波分光模块属于无源光模块,光模块自身不发射激光,一般是使用光平面波导技术将一束光分成数束光,而普通光模块属于有源光模块,每个模块都具备一发一收两个口,发射口里采用的是激光器。此外波分光模块是采用了波分复用技术,可有效节省光纤成本,而普通光模块不行。

彩色(波分)光模块的选择

在选购波分光模块时需从传输速率、传输距离以及成本等方面考虑。

1.传输速率,根据网络带宽的需求,选择合适封装形式的波分光模块,例如在千兆以太网,选择SFP波分光模块;10G以太网则选择SFP+波分光模块,以此类推;

2.传输距离,若是使用在传输距离较远的大型网络环境中,则选择DWDM光模块;

3.成本,若是传输距离不长,从成本方面考虑,则选择CWDM光模块。


易天波分光模块推荐

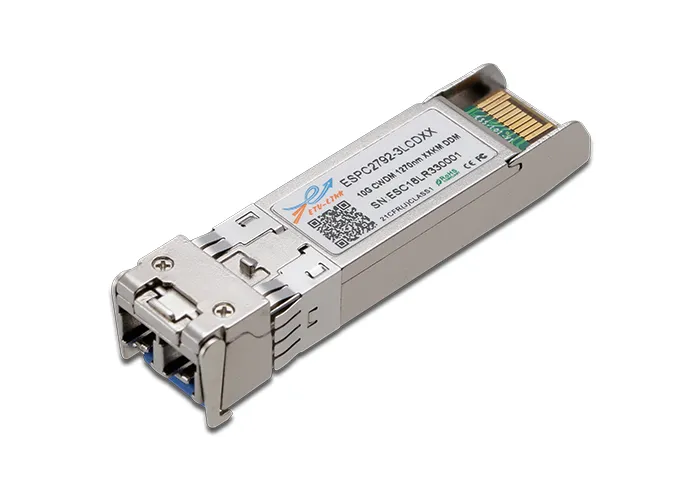

10G CWDM SFP+ 40km LC

10G CWDM SFP+ 80km LC

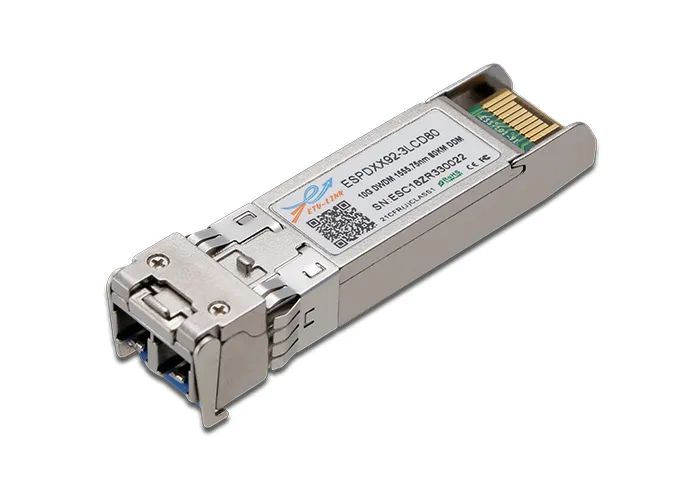

10G DWDM SFP+ 40km LC

10G DWDM SFP+ 80km LC


从成本的角度来看,CWDM光模块比DWDM光模块的价格更具备有优势,易天光通信CWDM SFP+光模块为采用万兆以太网和光纤通道提供了一种方便而具有低成本的解决方案。
