MVVM架构结合阿里ARouter，打造一套Android-Databinding组件化

前言

关于Android的组件化，相信大家并不陌生，网上谈论组件化的文章，多如过江之鲫，然而一篇基于MVVM模式的组件化方案却很少。结合自身的调研和探索，在此分享一篇基于MVVMHabit框架（https://github.com/goldze/MVVMHabit ）的一套Android-Databinding组件化开发方案。文章写的比较简单基础，没有大篇幅单向技术的讨论点，目的是让学习了此方案的开发人员都可以快速上手搭建MVVM组件化项目。

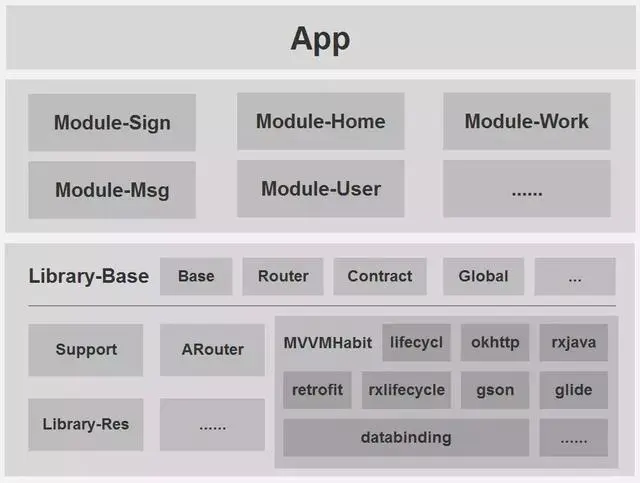

整体架构



浅淡

MVVM的优势

想必熟悉前端的朋友对MVVM非常了解，这种模式在目前web前端火的一塌糊涂，比如vue、angular、react都是采用MVVM设计模式实现的前端框架。而在Android开发中，MVVM并不是唯一的架构模式，最常用的可能是MVC模式（通常不是理想的实现）。比较流行的是MVP，它在某种程度上与MVVM模式非常相似。不过MVVM在MVP的基础上更进一步的提高了开发效率，拥有了数据绑定的能力。说到Android MVVM，很自然的联想到谷歌出的Databinding，它提供了xml与java的完美绑定，就像html与js的绑定一样。虽然Android端的MVVM还不是很火，但我相信它是一种趋势。趁着web前端MVVM的热度，移动前端也应该崛起了。

组件化开发

代码是死的，产品是活的。在日常开发中，各种各样频繁变动的需求，给开发上带来了不小的麻烦。为了尽量把代码写“活”，所以出现了设计模式。但光有设计模式，还是很难满足产品BT的需求。

对于简单的小项目，大多都采用的是单一工程，独立开发。由于项目不大，编译速度及维护成本这些也在接受范围之内。而对于做好一个App产品，这种多人合作、单一工程的App架构势必会影响开发效率，增加项目的维护成本。每个开发者都要熟悉如此之多的代码，将很难进行多人协作开发，而且Android项目在编译代码的时候电脑会非常卡，又因为单一工程下代码耦合严重，每修改一处代码后都要重新编译打包测试，导致非常耗时，最重要的是这样的代码想要做单元测试根本无从下手，所以必须要有更灵活的架构代替过去单一的工程架构。

使用组件化方案架构，高内聚，低耦合，代码边界清晰，每一个组件都可以拆分出来独立运行。所有组件寄托于宿主App，加载分离的各个组件，各自编译自己的模块，有利于多人团队协作开发。



MVVM模式 + 组件化

光说理论没用，来点实际的东西，这里要提两个重要的框架。

• MVVMHabit：基于谷歌最新AAC架构，MVVM设计模式的一套快速开发库，整合Okhttp+RxJava+Retrofit+Glide等主流模块，满足日常开发需求。使用该框架可以快速开发一个高质量、易维护的Android应用。
• ARouter：阿里出的一个用于帮助 Android App 进行组件化改造的框架 —— 支持模块间的路由、通信、解耦。

MVVMHabit + ARouter：MVVM模式 + 组件化方案，前者是设计模式，后者是方案架构，两者并用，相得益彰。有这两个框架作支撑，事半功倍，可快速开发组件化应用。

项目搭建



创建项目

先把工程中最基本的架子创建好，再一步步将其关联起来

1. 创建宿主

搭建组件化项目与单一工程项目一样，先通过Android Studio创建一个常规项目。

File->New->New Project...

创建的这个项目将其定义为“ 宿主 ”(大多数人都是这种叫法)，也可以叫空壳项目。它没有layout，没有activity，它的职责是将分工开发的组件合而为一，打包成一个可用的Apk。

在宿主工程中，主要包含两个东西，一个是AndroidManifest.xml：配置application、启动页面等；另一个是build.gradle：负责配置构建编译/打包参数，依赖子模块。

2. 创建组件

所谓的组件，其实也就是一个Module，不过这个Module有点特殊，在合并打包的时候它是一个library：apply plugin: ‘com.android.library’，在独立编译运行的时候，它是一个application：apply plugin: ‘com.android.application’。

File->New->New Module->Android Library...

一般可以取名为module-xxx(组件名)

3. 创建Library

除了业务组件之外，还需要创建两个基础Library，library-base 和 library-res。

• library-base：存放一些公共方法、公共常量、组件通信的契约类等。上层被所有组件依赖，下层依赖公共资源库、图片选择库、路由库等通用库，通过它，避免了组件直接依赖各种通用库，承上启下，作为整个组件化的核心库。
• library-res：为了缓解base库的压力，专门分离出一个公共资源库，被base库所依赖，主要存放与res相关的公共数据，比如图片、style、anim、color等。

4. 第三方框架准备

还需要准备两个第三方的框架，即前面说的 MVVMHabit 和 ARouter

MVVMHabit：

allprojects { repositories { ... google() jcenter() maven { url 'https://jitpack.io' } }}
dependencies { ... implementation 'com.github.goldze:MVVMHabit:?'}

ARouter：

defaultConfig { ... javaCompileOptions { annotationProcessorOptions { arguments = [AROUTER_MODULE_NAME: project.getName()] } }}
dependencies { api 'com.alibaba:arouter-api:?' annotationProcessor 'com.alibaba:arouter-compiler:?'}

组件分离

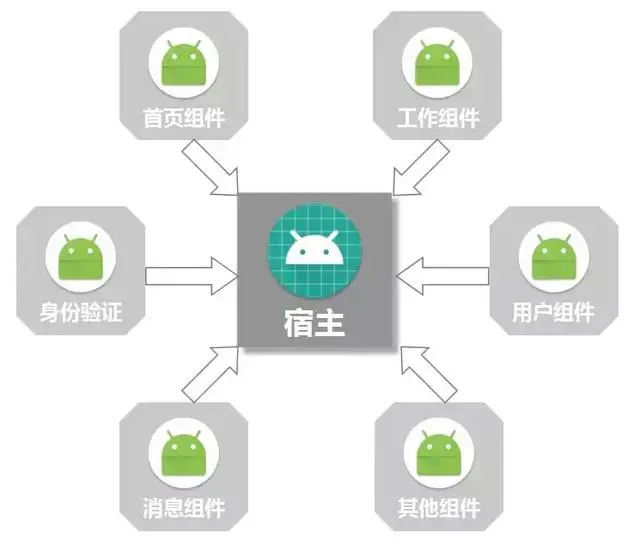

组件化其实是一个 分离--组合 的过程，分离是分离产品原型，组合是组合代码模块。拿到需求后，一定不要急着开干，首先将产品原型分离成一个个子原型，分工开发后，将编写完成的子业务模块又打包组合成一个完整的Apk。

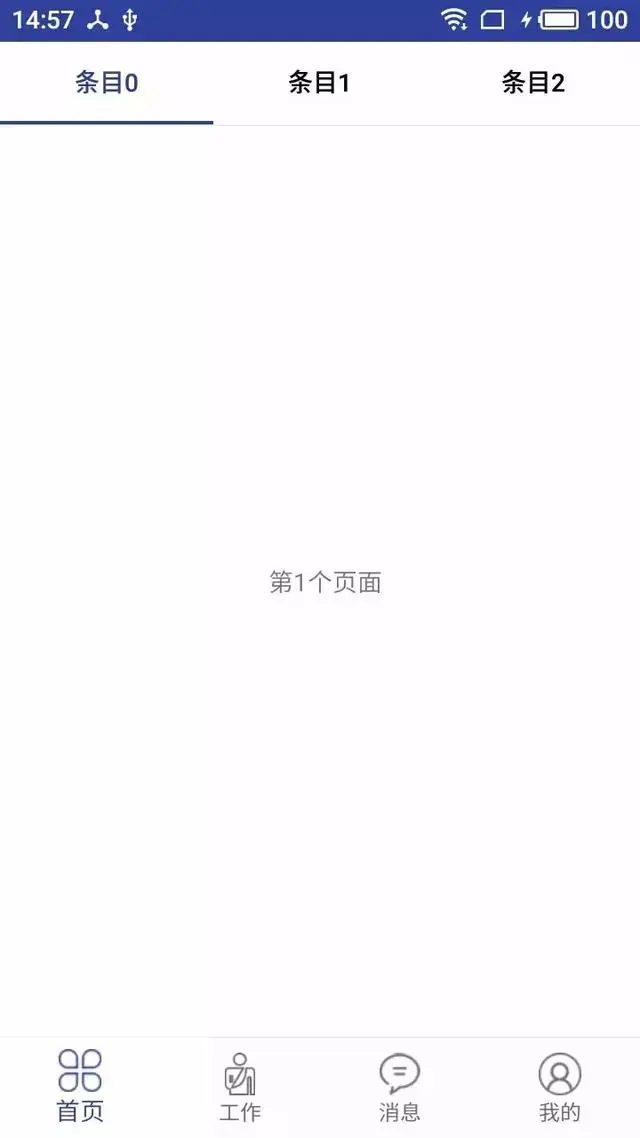

最常见的应属这种底部几个tab的设计。



通过组件化，可以按照业务大致将项目拆分为：首页模块、工作模块、消息模块、用户模块，当然还可以再分细一点，比如用户模块再分离一个身份验证模块出来。拆分的越细，复用起来就越方便。

那么在上面 创建组件 时，则创建以下几个组件Module：module-home、module-work、module-msg、module-user、module-sign。

组件配置

gradle是组件化的基石，想搭建好组件化项目，gradle知识一定要扎实（Android已经留下了gradle的烙印）。

1. 依赖关系

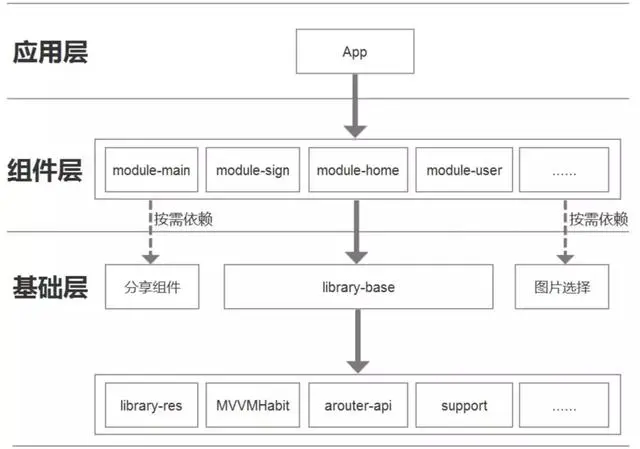

项目创建好后，需要将他们串联起来，组合在一起。依赖关系如下图所示：



宿主依赖业务组件

dependencies { //主业务模块 implementation project(':module-main') //身份验证模块 implementation project(':module-sign') //首页模块 implementation project(':module-home') //工作模块 implementation project(':module-work') //消息模块 implementation project(':module-msg') //用户模块 implementation project(':module-user')}



业务组件依赖library-base

dependencies { //组件依赖基础库 api project(':library-base') //按需依赖第三方组件}

library-base依赖公共库

dependencies { //support相关库 api rootProject.ext.support["design"] api rootProject.ext.support["appcompat-v7"] //library-res api project(':library-res') //MVVMHabit框架 api rootProject.ext.dependencies.MVVMHabit //ARouter框架 api rootProject.ext.dependencies["arouter-api"] //其他公共库，例如图片选择、分享、推送等}

2. 开启dataBinding

Android MVVM模式离不开DataBinding，每个组件中都需要开启，包括宿主App

android { //开启DataBinding dataBinding { enabled true }}

3. 模式开关

需要一个全局变量来控制当前运行的工程是隔离状态还是合并状态。在gradle.properties中定义：

isBuildModule=false

isBuildModule 为 true 时可以使每个组件独立运行，false 则可以将所有组件集成到宿主 App 中。

4. debug切换

在组件的build.gradle中动态切换library与application

if (isBuildModule.toBoolean()) { //作为独立App应用运行 apply plugin: 'com.android.application'} else { //作为组件运行 apply plugin: 'com.android.library'}

当 isBuildModule 为 true 时，它是一个application，拥有自己的包名

android { defaultConfig { //如果是独立模块，则使用当前组件的包名 if (isBuildModule.toBoolean()) { applicationId 组件的包名 } }}

5. manifest配置

组件在自己的AndroidManifest.xml各自配置，application标签无需添加属性，也不需要指定activity的intent-filter。当合并打包时，gradle会将每个组件的AndroidManifest合并到宿主App中。

<manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.goldze.main"> <application> ... </application></manifest>

组件独立运行时，就需要单独的一个AndroidManifest.xml作为调试用。可以在src/main文件夹下创建一个alone/AndroidManifest.xml。配置application标签属性，并指定启动的activity。

<manifest xmlns:android="http://schemas.android.com/apk/res/android" package="com.goldze.main"> <application ... > <activity ... > <intent-filter> ... </intent-filter> </activity> </application></manifest>

并在build.gradle中配置

android { sourceSets { main { ... if (isBuildModule.toBoolean()) { //独立运行 manifest.srcFile 'src/main/alone/AndroidManifest.xml' } else { //合并到宿主 manifest.srcFile 'src/main/AndroidManifest.xml' resources { //正式版本时，排除alone文件夹下所有调试文件 exclude 'src/main/alone/*' } } } }}

6. 统一资源

在组件的build.gradle配置统一资源前缀

android { //统一资源前缀，规范资源引用 resourcePrefix "组件名_"}

可以将每个组件的build.gradle公共部分抽取出一个module.build.gradle

if (isBuildModule.toBoolean()) { //作为独立App应用运行 apply plugin: 'com.android.application'} else { //作为组件运行 apply plugin: 'com.android.library'}android { ... defaultConfig { ... //阿里路由框架配置 javaCompileOptions { annotationProcessorOptions { arguments = [AROUTER_MODULE_NAME: project.getName()] } } } sourceSets { main { if (isBuildModule.toBoolean()) { //独立运行 manifest.srcFile 'src/main/alone/AndroidManifest.xml' } else { //合并到宿主 manifest.srcFile 'src/main/AndroidManifest.xml' resources { //正式版本时，排除alone文件夹下所有调试文件 exclude 'src/main/alone/*' } } } } buildTypes { ... } dataBinding { enabled true }}

组件中引入module.build.gradle即可

apply from: "../module.build.gradle"android { defaultConfig { //如果是独立模块，则使用当前组件的包名 if (isBuildModule.toBoolean()) { applicationId 组件的包名 } } //统一资源前缀，规范资源引用 resourcePrefix "组件名_"}dependencies { ...}

完成

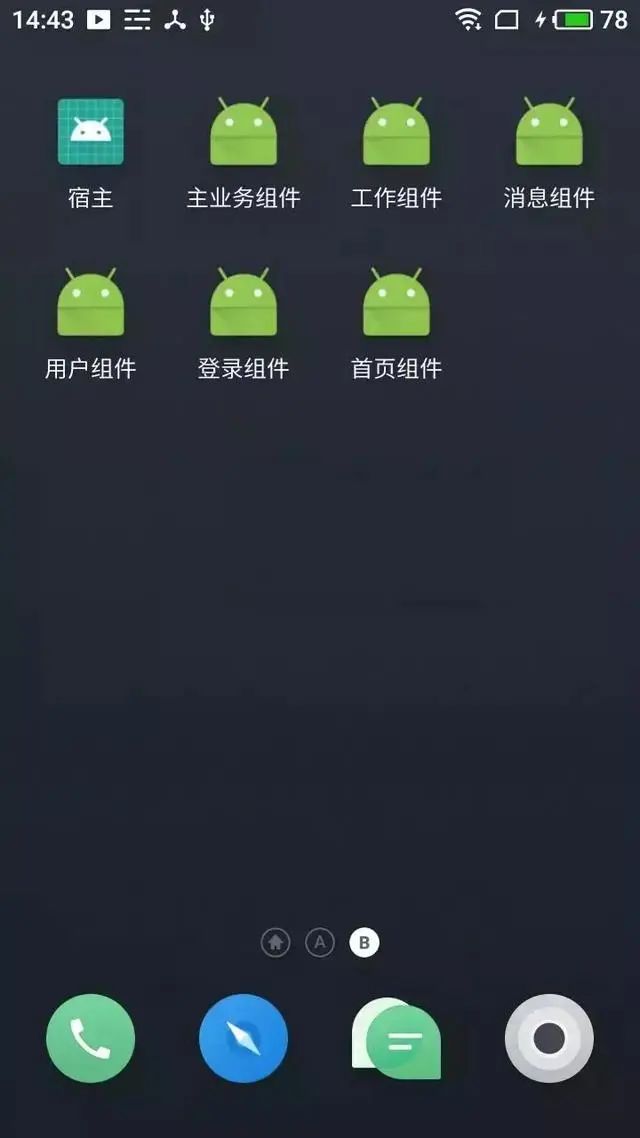

运行效果如下：



到此为止，一个最基本的组件化工程搭建完毕。

可行性方案

组件初始化

组件在独立运行时，也就是debug期，有单独的manifest，当然也就可以指定Application类进行初始化。那么当组件进行合并的时，Application只能有一个，并且存在宿主App中，组件该如何进行初始化？

1. 反射

反射是一种解决组件初始化的方法。

在library-base下定义一个 ModuleLifecycleConfig 单例类，主要包含两个公共方法：initModuleAhead(先初始化)、initModuleLow(后初始化)。

为何这里要定义两个初始化方法？

组件多了，必定会涉及到初始化的先后顺序问题，组件中依赖的第三方库，有些库需要尽早初始化，有些可以稍晚一些。比如ARouter的init方法，官方要求尽可能早，那么就可以写在library-base初始化类的onInitAhead中，优先初始化。

@Overridepublic boolean onInitAhead(Application application) { KLog.init(true); //初始化阿里路由框架 if (BuildConfig.DEBUG) { ARouter.openLog(); // 打印日志 ARouter.openDebug(); // 开启调试模式(如果在InstantRun模式下运行，必须开启调试模式！线上版本需要关闭,否则有安全风险) } ARouter.init(application); // 尽可能早，推荐在Application中初始化 return false;}

再定义一个组件生命周期管理类 ModuleLifecycleReflexs ，在这里注册组件初始化的类名全路径，通过反射动态调用各个组件的初始化方法。

注意：组件中初始化的Module类不能被混淆

2. 初始化接口

定义一个 IModuleInit 接口，动态配置Application，需要初始化的组件实现该接口，统一在宿主app的Application中初始化

public interface IModuleInit { //初始化优先的 boolean onInitAhead(Application application); //初始化靠后的 boolean onInitLow(Application application);}

3. 初始化实现

反射类和接口都有了，那么在各自的组件中创建一个初始化类，实现IModuleInit接口。最后在宿主的Application中调用初始化方法

@Overridepublic void onCreate() { super.onCreate(); //初始化组件(靠前)

ModuleLifecycleConfig.getInstance().initModuleAhead(this); //.... //初始化组件(靠后)

ModuleLifecycleConfig.getInstance().initModuleLow(this);}

最后即实现组件的初始化效果



小优化： 当组件独立运行时，宿主App不会执行onCreate方法，但是组件业务又需要初始化单独调试。常规做法是组件中单独定义Application，但这样每个组件都需要创建一个Application，比较繁琐。我们有了上述的初始化方法，可以在 library-base中定义一个 DebugApplication ，debug包下的代码不参与编译，仅作为独立模块运行时初始化数据。最后记得在组件的调试版alone/AndroidManifest下指定为 base 中的 DebugApplication。

组件间通信

组件间是完全无耦合的存在，但是在实际开发中肯定会存在业务交叉的情况，该如何实现无联系的组件间通信呢？

1. ARouter

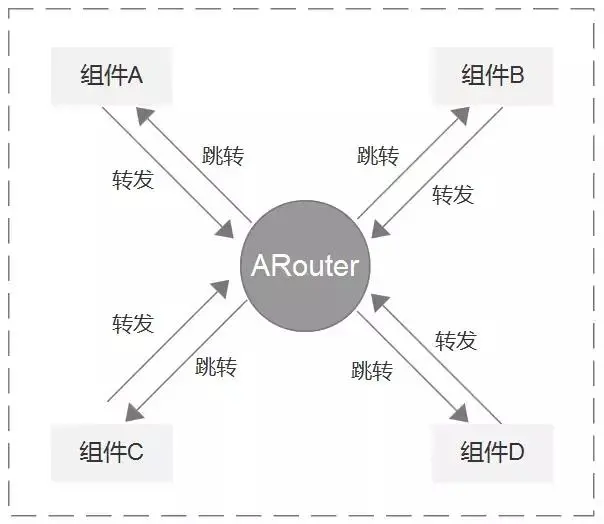

ARouter 之所以作为整个组件化的核心，是因为它拥有强大的路由机制。ARouter在library-base中依赖，所有组件又依赖于library-base，所以它可以看作为组件间通信的桥梁。



在组件A中跳转到组件B页面：

ARouter.getInstance() .build(router_url) .withString(key, value) .navigation();

在组件B页面中接收传过来的参数：

@Autowired(name = key)String value;

更多ARouter用法：

https://github.com/alibaba/ARouter/blob/master/README_CN.md

2. 事件总线(RxBus)

MVVMHabit 中提供了RxBus，可作为全局事件的通信工具。

当组件B页面需要回传数据给组件A时，可以调用：

_Login _login = new _Login();RxBus.getDefault().post(_login);

在组件A中注册接收(注册在调用之前完成)：

subscribe = RxBus.getDefault().toObservable(_Login.class) .subscribe(new Consumer<_Login>() { @Override public void accept(_Login l) throws Exception { //登录成功后重新刷新数据 initData(); //解除注册 RxSubscriptions.remove(subscribe); } });RxSubscriptions.add(subscribe);

base规范

library-base 有两个主要作用：一是依赖通用基础jar或第三方框架，二是存放一些公共的静态属性和方法。下面列举一些基础通用类的约定规范。

1. config

在base的config包下面，统一存放全局的配置文件，比如组件生命周期初始化类：ModuleLifecycleConfig、ModuleLifecycleReflexs，网络ROOT_URL，SD卡文件读写目录等

2. contract

RxBus组件通信，需要经过base层，统一规范。那么可以在contract包下面定义RxBus的契约类，写好注释，便于其他组件开发人员使用。

3. global

主要存放全局的Key，比如 IntentKeyGlobal： 存放组件间页面跳转传参的Key名称； SPKeyGlobal： 全局SharedPreferences Key 统一存放在这里。单个组件中内部的key可以另外在单独组件中定义。

4. router

ARouter 路由@Route注解中Path可以单独抽取一个或者两个RouterPath类出来，比如定义一个RouterActivityPath：

public class RouterActivityPath { /** * 主业务组件 */ public static class Main { private static final String MAIN = "/main"; /*主业务界面*/ public static final String PAGER_MAIN = MAIN +"/Main"; }

Activity的路由路径统一在此类中定义，并使用静态内部类分块定义各个组件中的路径路由。

总结一下

项目组件化，就好比制造业，生活中的绝大多数工业产品。比如汽车，由发动机、轮子、引擎等各个重要零件拼装而成。同样，我们的app也是由各个组件并联起来，形成一个完整可执行的软件。它的精髓就是这么3点：独立、完整、自由组合。 而且组件化甚至都不算是人类的发明。即使放在自然界，这也是早已存在的模式。想想我们人体多么复杂，绝对不亚于windows操作系统。但除去几个非常重要的数器官之外，大多部分损坏或缺失，我们都能活下来。这不得不说是组件化的奇迹。

写软件一定要注重架构，不要等到代码越写越烂，越烂越写，最后连自己都看不下去了才想到去重构。组件化是一个很好隔离每个业务模块的方案，即使其中一个组件出了问题，也不用像单一工程那样整体地去调试。配合MVVM设计模式，使得我们工作中的具体项目变得更轻、好组装、编译构建更快，不仅提高工作效率，同时自我对移动应用开发认知有进一步的提升。组件化框架具有通用性，特别适用于业务模块迭代多，量大的大中型项目，是一个很好的解决方案。

欢迎移动开发最新技术交流学习群；964557053。加群请备注csdn

Android架构的演进，由 模块化 到 组件化 再到 插件化。我们在组件化开发的道路上，尽可能的完善组件开发规范，丰富组件功能库，有一些粒度大的业务组件可以进一步的细化，对组件功能进行更单一的内聚，同时基于现有的组件化框架，便于过度在未来打造插件化框架。
