                                   WPF中的PathAnimation（路径动画）
                                                               周银辉

在WPF中我们可以指定元素按照某一路径运动而形成动画，这称之为路径动画，在SDK中你会发现以[Type]AnimationUsingPath这种形式命名的类，它们就是用来创建路径动画的，其中[Type]表示一系列类型比如double,point等，这与DoubleAnimation等的命名方式一致。
为对路径动画有一个大体上的认识，你可以粘贴下面的代码到XamlPad：

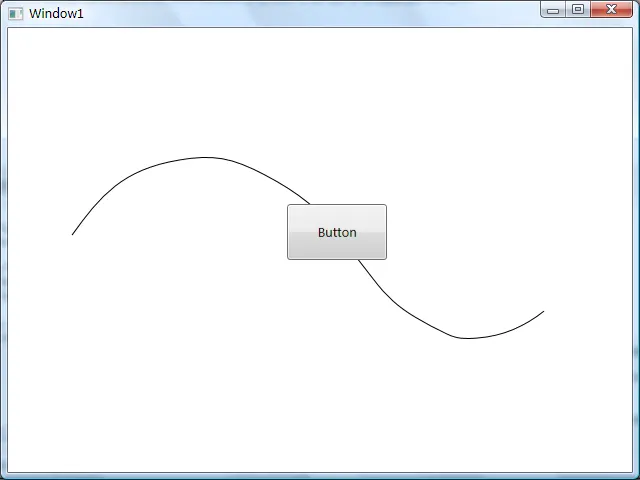

你可以得到如图所示的一个窗体：

窗体上的按钮沿着曲线来回的运动（按钮的中心始终与曲线相切）。

1，使用Microsoft Expression Blend工具为我们自动生成路径动画
打造路径动画的最简单的方式是使用 Microsoft Expression Blend工具来自动生成，当然这自然会失去灵活性。

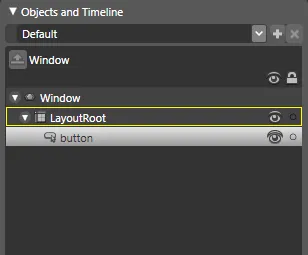

第一步：创建动画对象（比如上图中的那个Button）

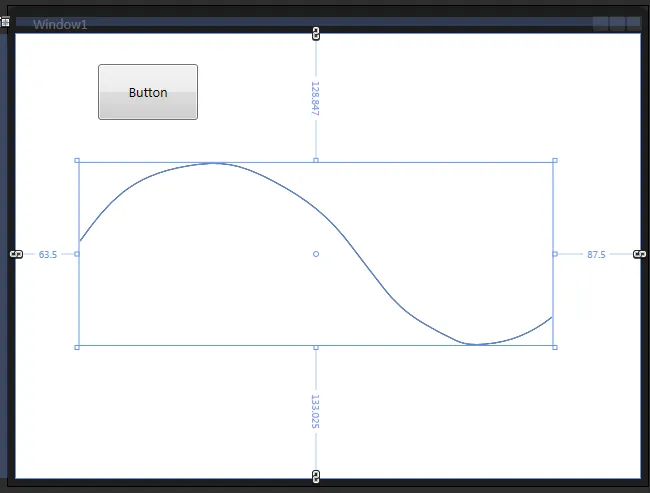

第二步：创建动画路径（比如一条曲线，一个圆）

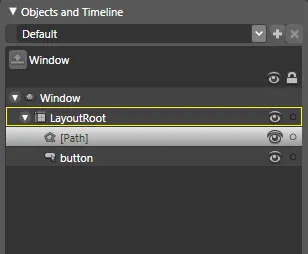

记得将路径的逻辑树层次上调整得比刚才那个按钮低

第三步：将路径转化为MotionPath

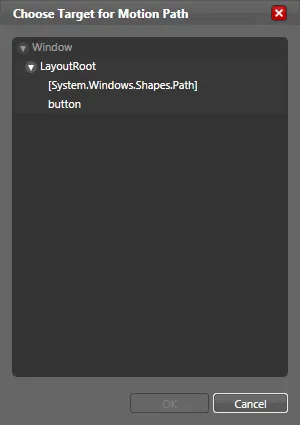

选中逻辑树上的[Path]对象，单击菜单栏的Object，选择Path子项，在选择Convert To MotionPath，则会弹出如下窗口：
其要求你选择MotionPath的目标，也就是路径动画的目标，我们这里选择我们的button按钮
单击OK，其会自动为你生成Timeline（此后的操作就与打造普通Timeline 的操作一样了，其实此时该路径动画已经生成，你可以单击Timeline录制旁边的“播放”按钮来观看效果了，或直接F5）

2，使用代码来打造更灵活的路径动画
我更喜欢使用手写代码的方式来做更多的事情，这让事情变得更容易控制，同时也更具有灵活性。
以DoubleAnimationUsingPath为例，我们逐步讲解一下如何使用代码来打造上面的示例。
为了让对象沿着曲线运动，我们通过改变一个TranslateTransform的X与Y值来做到，并将该TranslateTransform指定给按钮的RenderTransform。
假设我们动画中的路径（也就是示例中的那条曲线）为path1，动画的对象为border1，如果你有过编写WPF动画代码的经验，那么你可以很轻松地编写出以下代码：

其中
指定了我们的animationX所遵照的路径为path1
指定了animationX将遵照路径的X值的变化而变化，其中PathAnimationSource枚举存在三个值，分别是X，Y与Angle，在沿着路径旋转的动画中将会用到Angle值。
将代码补充完整后如下：

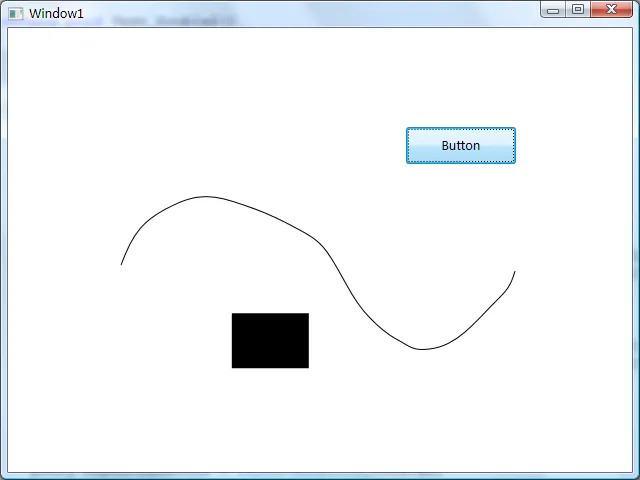

到此为止，我们可以说已经打造了一个路径动画，效果如下图

但不难发现， 图中方块运动的路径与曲线并为完全重合，而是存在X与Y方向上的平移。 这是一个很让人头疼的问题，但是我发现，只要在动画播放之前，将方块的中心位置设置为与动画所在容器的（0，0）位置向重合，那么该问题就可以被避免。
修改后的代码：

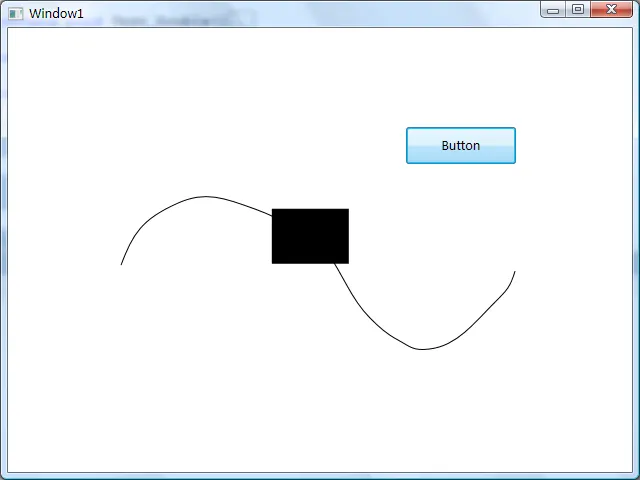

然后，运行效果如下：



刚才已经提到，PathAnimationSource枚举拥有第三个值Angle，它是用来使我们的动画对象沿着路径旋转的，旋转对象与移动类似，但需要注意的是：
（1）旋转时对象的中心点始终与路径相切，那么你需要注意旋转时对象的中心在哪，比如上面的方块的中心点在其长宽的50%处，那么我们设置其RenderTransformOrigin为（0.5,0.5）
（2）如果我们在旋转的同时在进行其他动作，比如平移，那么我们需要注意动作叠加的顺序，先旋转再平移与先平移再旋转的效果是不同的（你可以参考 WPF中的MatrixTransform ），这在编码时体现在向TransformGroup中添加元素时的顺序
补充完整后的代码：

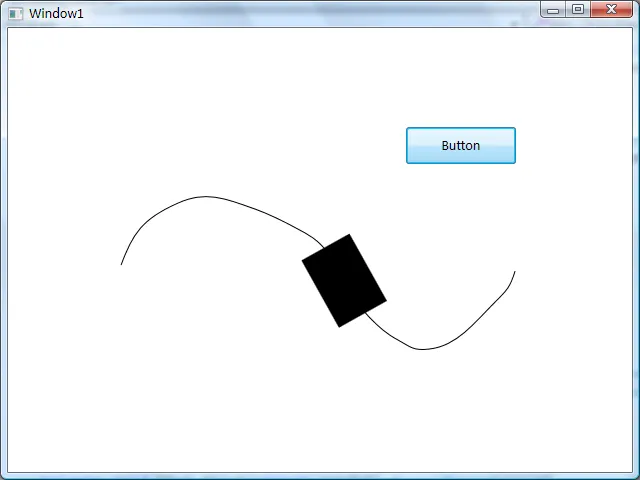

效果图如下：

关于路径动画，先介绍到这里，不过其实实现上面的的动画更为常用的方式是使用MatrixAnimationUsingPath，可以参考以下代码：

下载Demo：http://files.cnblogs.com/zhouyinhui/PathAnimationDemo.rar
