PowerDesigner反向生成物理数据模型
什么是PowerDesigner
Power Designer 是Sybase公司的CASE工具集，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。利用Power Designer可以制作数据流程图、概念数据模型、物理数据模型，还可以为数据仓库制作结构模型，也能对团队设计模型进行控制。他可以与许多流行的数据库设计软件，例如PowerBuilder，Delphi，VB等相配合使缩短开发时间和使系统设计更优化。
功能作用
power designer是能进行数据库设计的强大的软件，是一款开发人员常用的数据库建模工具。使用它可以分别从概念数据模型(Conceptual Data Model)和物理数据模型(Physical Data Model)两个层次对数据库进行设计。概念数据模型描述的是独立于数据库管理系统(DBMS)的实体定义和实体关系定义；物理数据模型是在概念数据模型的基础上针对目标数据库管理系统的具体化。（ps：这些百度里都有）
如何反向生成物理数据模型
PD功能强大，这次主要介绍它是如何反向生成数据库物理数据模型的。
1、首先打开PowerDesigner，新建模型

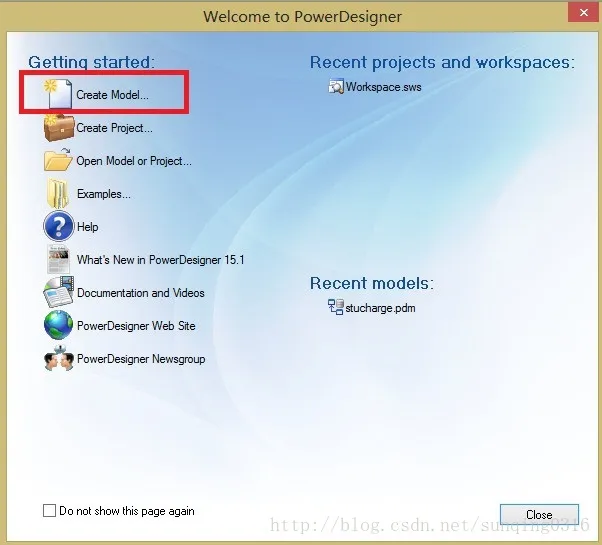

在开始界面上直接选择Creat Model...当然了，如果你勾选了Do not show this page again的复选框，下次打开的时候就不会出现这个界面了。

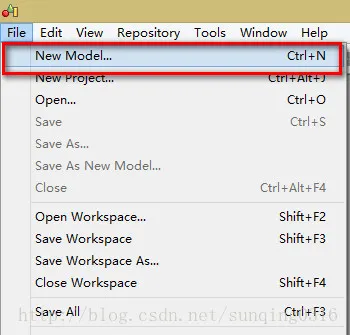

除此之外，还可以通过其他方式新建模型，比如下面这两种方式：
2、为新模型选择类型

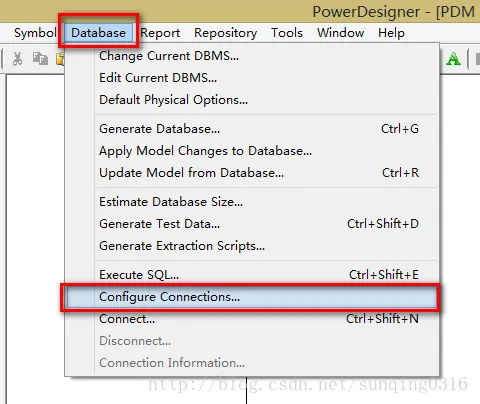

3、菜单DataBase，选中Configure Connections

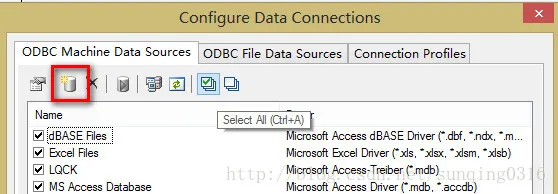

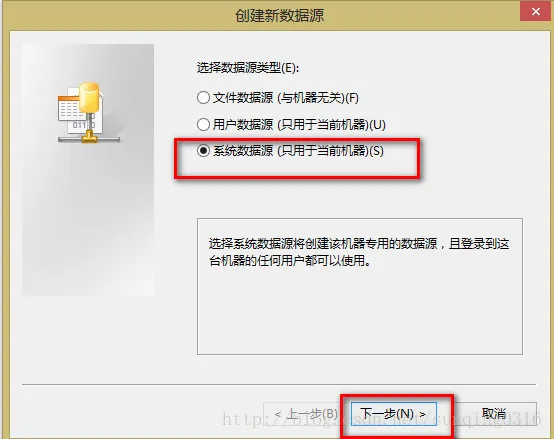

4、新建数据源

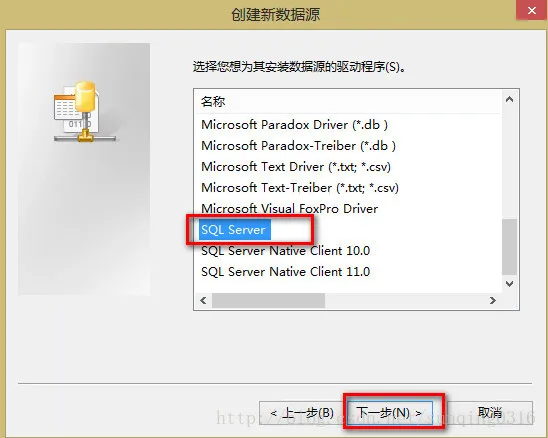

5、选择驱动程序

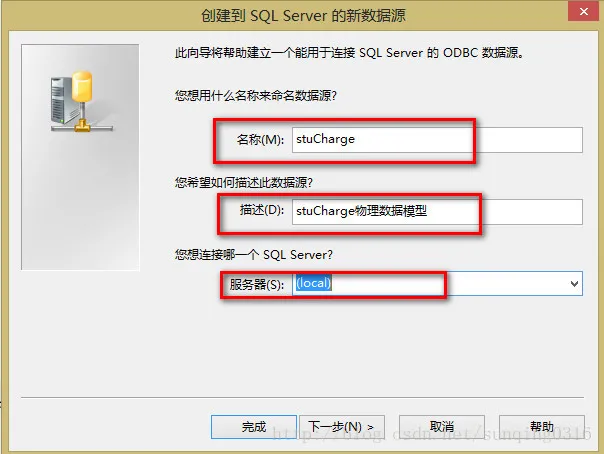

6、描述可以按照自己的想法写，相当于注释

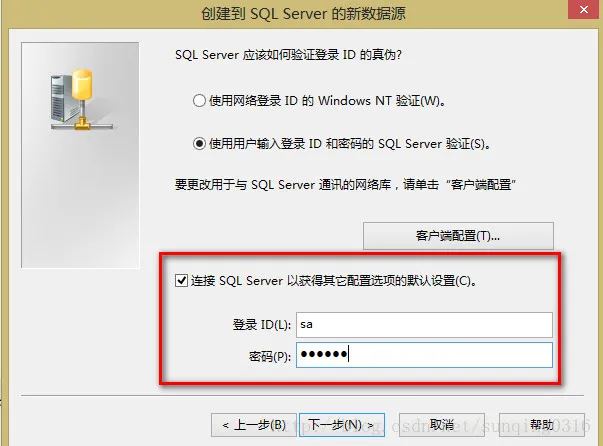

7、两种验证方式都可以，我选择的是第二种

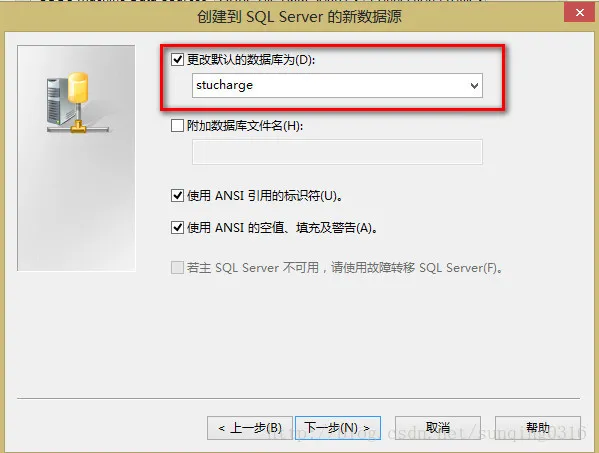

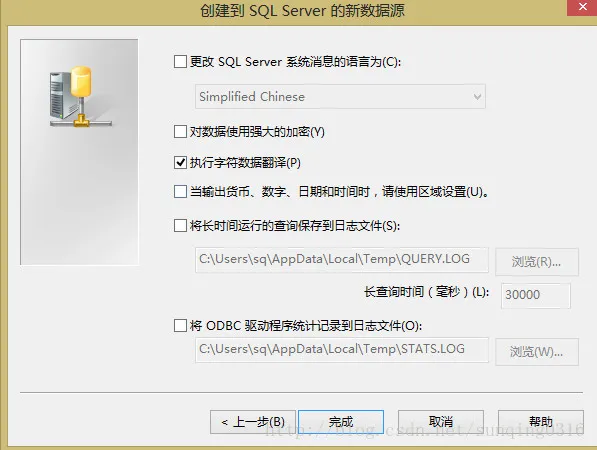

8、更改默认的数据库

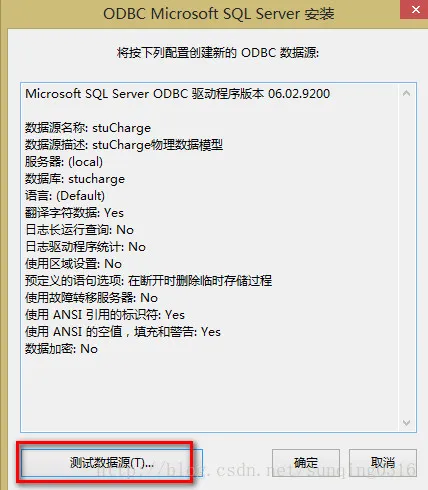

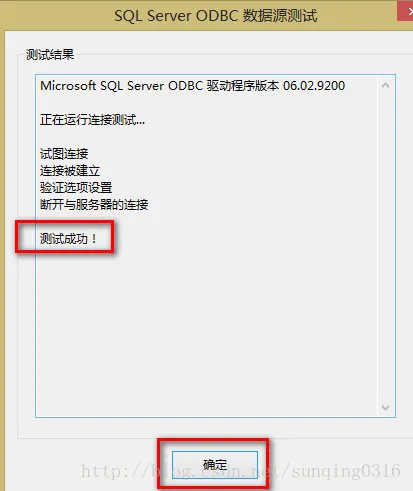

9、测试数据源

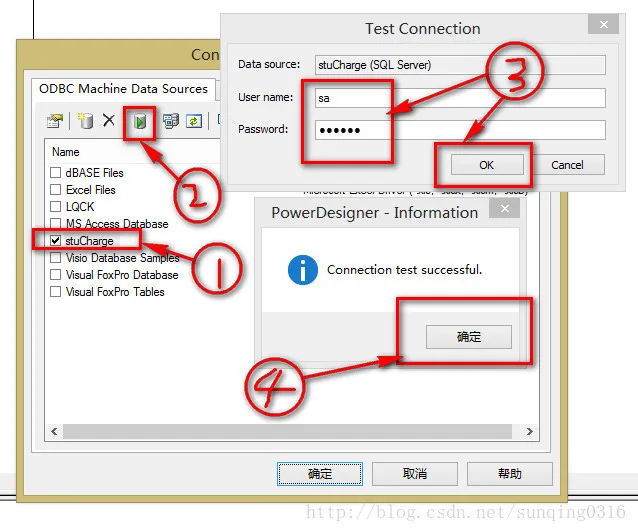

10、确定以后再次测试数据源

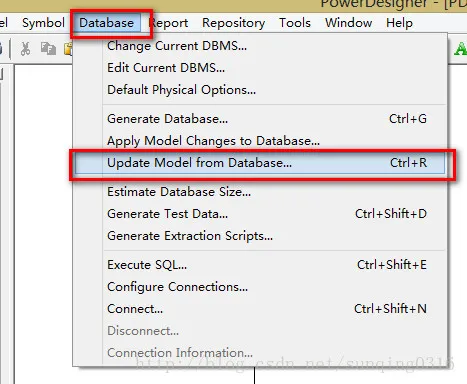

11、接下来就是更新数据源，保证生成的模型数据最新
12、选择数据源并连接

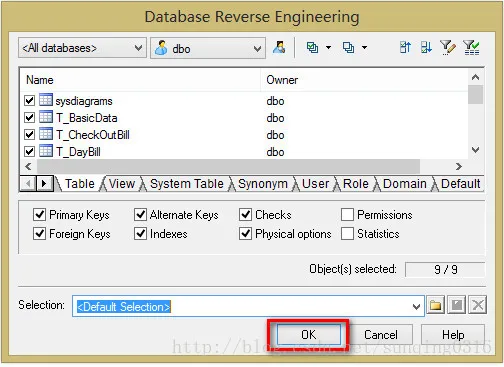

13、选择需要的表

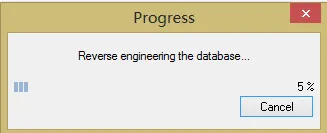

14、进度条

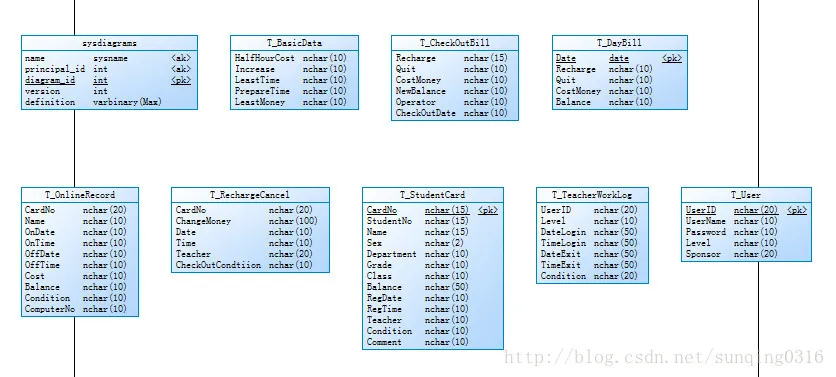

15、生成结果
其他类型的数据库类似，大家可以尝试一下。
