iOS开发UI篇—Quartz2D使用（矩阵操作）
一、关于矩阵操作
1.画一个四边形
通过设置两个端点（长和宽）来完成一个四边形的绘制。
代码：
1 - (void)drawRect:(CGRect)rect 2 { 3 //画四边形 4 //获取图形上下文 5 CGContextRef ctx=UIGraphicsGetCurrentContext(); 6 //绘图 7 CGContextAddRect(ctx, CGRectMake(20, 50, 100, 100)); 8 //渲染 9 CGContextStrokePath(ctx); 10 }
说明：通过这种方式画矩形有弱点：
画出来的矩形永远都是正的。如下图：
2.画一个歪的四边形
如何画一个歪的矩形？（通过矩阵操作来完成，和形变操作相似）
可以通过矩阵操作，把画出来的东西进行形变（旋转，缩放，平移）
方法：
CGContextRotateCTM(<#CGContextRef c#>, <#CGFloat angle#>)该接受两个参数（图形上下文，弧度）
注意点：设置矩阵操作必须要在添加图形之前，如果设置在添加图形之后的话，此时它已经画完了，无效。
代码：
1 - (void)drawRect:(CGRect)rect 2 { 3 //画四边形 4 //获取图形上下文 5 CGContextRef ctx=UIGraphicsGetCurrentContext(); 6 //矩阵操作 7 //注意点：设置矩阵操作必须要在添加绘图信息之前 8 //旋转45度 9 CGContextRotateCTM(ctx, M_PI_4); 10 11 //绘图 12 CGContextAddRect(ctx, CGRectMake(150, 100, 100, 100)); 13 //渲染 14 CGContextStrokePath(ctx); 15 }

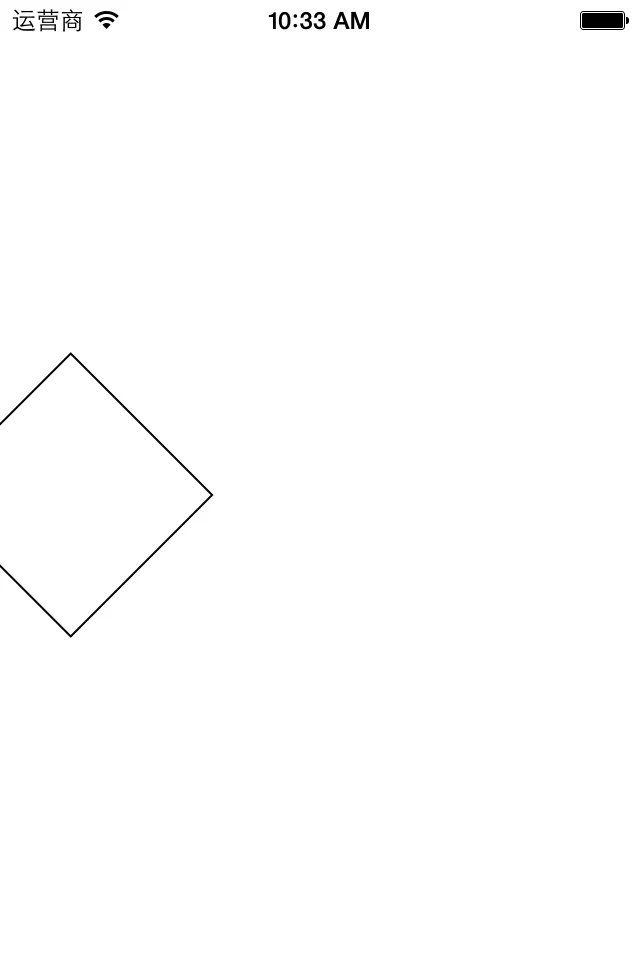

效果：
二、关于旋转
1.旋转演示

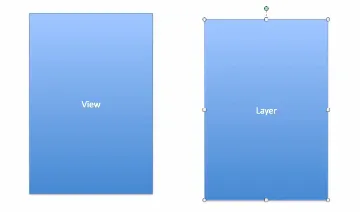

view之所以能够显示视图，是因为它的上面有layer,将来图形也是渲染到layer上面。
且，旋转的时候是整个layer都旋转了，可以再画一个圆进行验证。
代码1（未旋转）：
1 - (void)drawRect:(CGRect)rect 2 { 3 //获取图形上下文 4 CGContextRef ctx=UIGraphicsGetCurrentContext(); 5 //矩阵操作 6 //注意点：设置矩阵操作必须要在添加绘图信息之前 7 //旋转45度 8 // CGContextRotateCTM(ctx, M_PI_4); 9 10 //绘图 11 //画四边形 12 CGContextAddRect(ctx, CGRectMake(150, 100, 100, 100)); 13 //画一个圆 14 CGContextAddEllipseInRect(ctx, CGRectMake(200, 200, 50, 50)); 15 //渲染 16 CGContextStrokePath(ctx); 17 }

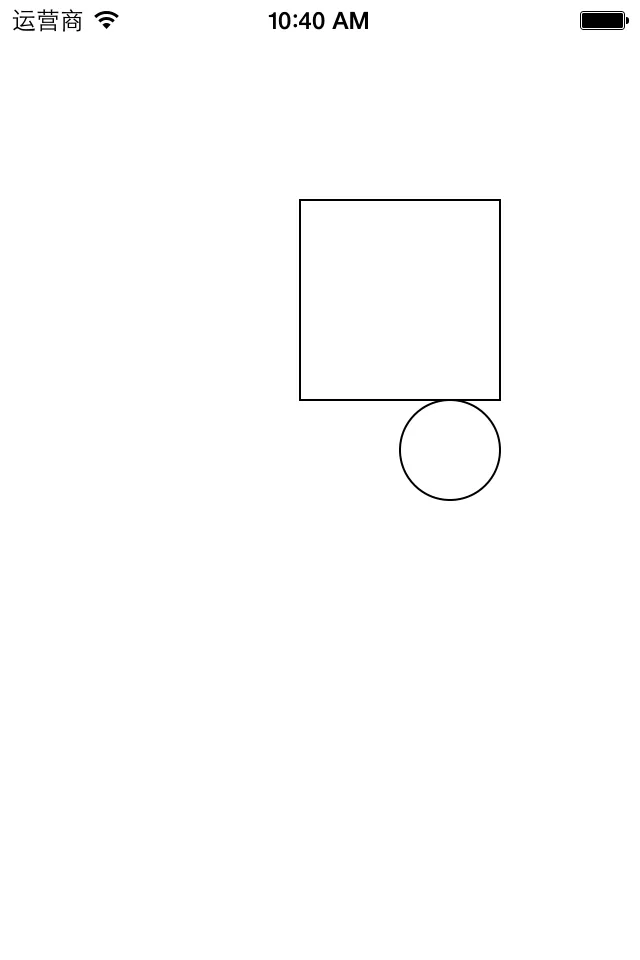

效果：
代码2(旋转):
1 - (void)drawRect:(CGRect)rect 2 { 3 //获取图形上下文 4 CGContextRef ctx=UIGraphicsGetCurrentContext(); 5 //矩阵操作 6 //注意点：设置矩阵操作必须要在添加绘图信息之前 7 //旋转45度 8 CGContextRotateCTM(ctx, M_PI_4); 9 10 //绘图 11 //画四边形 12 CGContextAddRect(ctx, CGRectMake(150, 100, 100, 100)); 13 //画一个圆 14 CGContextAddEllipseInRect(ctx, CGRectMake(200, 200, 50, 50)); 15 //渲染 16 CGContextStrokePath(ctx); 17 }
效果：
2.关于旋转的补充说明

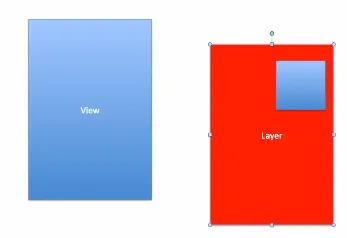

提示：旋转的时候，是整个layer都旋转了。
三、缩放
方法:
CGContextScaleCTM(<#CGContextRef c#>, <#CGFloat sx#>, <#CGFloat sy#>)
该方法接收三个参数（图形上下文，x方向的缩放比例，y方向上的缩放比例
代码示例：
1 - (void)drawRect:(CGRect)rect 2 { 3 //获取图形上下文 4 CGContextRef ctx=UIGraphicsGetCurrentContext(); 5 //矩阵操作 6 //注意点：设置矩阵操作必须要在添加绘图信息之前 7 //缩放，x方向缩放0.5倍，y方向缩放1.5倍 8 CGContextScaleCTM(ctx, 0.5, 1.5); 9 10 //绘图 11 //画四边形 12 CGContextAddRect(ctx, CGRectMake(150, 100, 100, 100)); 13 //画一个圆 14 CGContextAddEllipseInRect(ctx, CGRectMake(200, 200, 50, 50)); 15 //渲染 16 CGContextStrokePath(ctx); 17 }
效果：
四、平移
方法：
CGContextTranslateCTM(<#CGContextRef c#>, <#CGFloat tx#>, <#CGFloat ty#>)
该方法接收三个参数（图形上下文，x方向的偏移量，y方向上的偏移量）
代码示例：
1 - (void)drawRect:(CGRect)rect 2 { 3 //获取图形上下文 4 CGContextRef ctx=UIGraphicsGetCurrentContext(); 5 //矩阵操作 6 //注意点：设置矩阵操作必须要在添加绘图信息之前 7 //平移，x方向移动50，y方向移动100 8 CGContextTranslateCTM(ctx, 50, 100); 9 10 //绘图 11 //画四边形 12 CGContextAddRect(ctx, CGRectMake(150, 100, 100, 100)); 13 //画一个圆 14 CGContextAddEllipseInRect(ctx, CGRectMake(200, 200, 50, 50)); 15 //渲染 16 CGContextStrokePath(ctx); 17 }
效果：
提示：坐标原点为view的左上角。
