matlab三维图像

一、三维画图

三维曲线图，三维网格图，三维曲线图。对应指令分别为plot3,mesh,surf；

plot3(x,y,z)：当xyz为同为向量时，以xyz坐标轴画出三维曲线；xyz为同维矩阵时，用xyz对应列绘制xyz坐标的三维曲线，曲线的条数为矩阵的列数。

plot3（x1,y1,z1,x2,y2,z2）:绘制两条全曲线

 plot3(x,y,z，‘propertyName’,'propertyValue'):规定了曲线属性

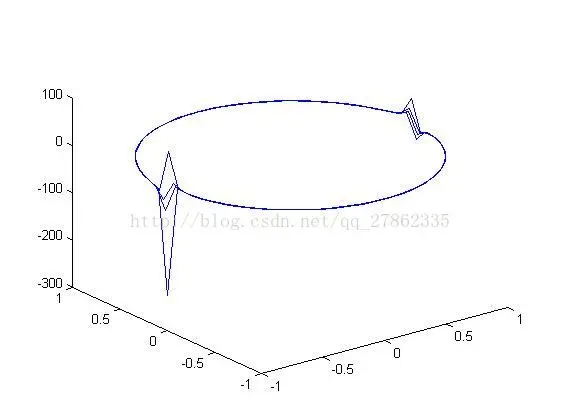

>> a=0:0.1:8*pi;
>> x=sin(a);
>> y=cos(a);
>> z=tan(a);
>> plot3(x,y,z)
>

二、三维网格图绘制

（1）确定自变量x和y的取值范围和取值间隔

x=x1:dx:x2  ，y=y1:dy:y2；dx为取值的间隔

（2）构成xoy平面上的自变量采样“格点”矩阵。

方法一：采用格点矩阵的原理生成矩阵

x=x1:dx:x2  ，y=y1:dy:y2；

x=ones(size(y))*x;

y=y*ones(size(x))

方法二：采用meshgrid指令生成“格点”矩阵

x=x1:dx:x2  ，y=y1:dy:y2；

【x,y】=meshgrid(x,y)

（3）计算在自变量采样格点上的函数值：z=f(x,y);

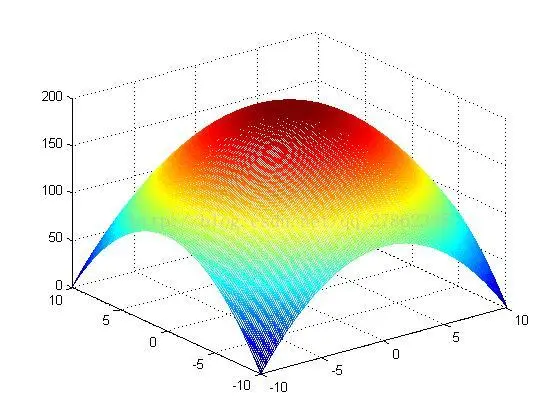

例子：画出>>  z=-x.^2-y.^2 +200;函数的图像

>> x=-10:0.1:10;
>> y=-10:0.1:10;
>> [x,y]=meshgrid(x,y);
>>  z=-x.^2-y.^2 +200;

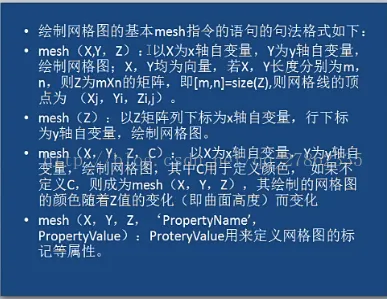

>> mesh(x,y,z)

三、曲面图的绘制

surf指令前三步与网格图一样，最后用surf指令完成。其函数结构也相同

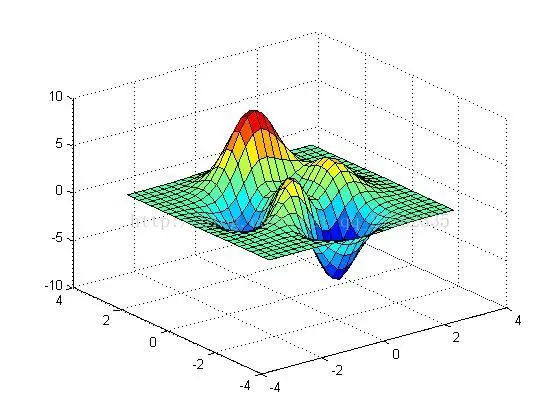

>> [x,y,z]=peaks(25);
>> surf(x,y,z)
