SpringMVC视图机制详解[附带源码分析]
目录
前言
SpringMVC是目前主流的Web MVC框架之一。
如果有同学对它不熟悉，那么请参考它的入门blog：http://www.cnblogs.com/fangjian0423/p/springMVC-introduction.html
本文将分析SpringMVC的视图这部分内容，让读者了解SpringMVC视图的设计原理。
重要接口和类介绍
1. View接口
视图基础接口，它的各种实现类是无状态的，因此是线程安全的。 该接口定义了两个方法：
2. AbstractView抽象类
View接口的基础实现类。我们稍微介绍一下这个抽象类。
首先看下这个类的属性：
再看下抽象类中接口方法的实现：
getContentType方法直接返回contentType属性即可。

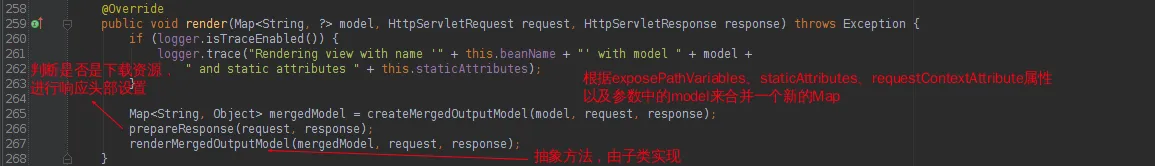

render方法：
3. AbstractUrlBasedView抽象类
继承自AbstractView抽象类，增加了1个类型为String的url参数。
4. InternalResourceView类
继承自AbstractUrlBasedView抽象类的类，表示JSP视图。
我们看下这个类的renderMergedOutputModel方法(AbstractView抽象类定义的抽象方法，为View接口提供的render方法服务)。
5. JstlView类
JSTL视图，继承自InternalResourceView，该类大致上与InternalResourceView类一致。
6. AbstractTemplateView抽象类
继承自AbstractUrlBasedView抽象类，重写了renderMergedOutputModel方法，在该方法中会调用renderMergedTemplateModel方法，renderMergedTemplateModel方法为新定义的抽象方法。
该抽象类有几个boolean属性exposeSessionAttributes，exposeRequestAttributes。 设置为true的话会将request和session中的键值和值丢入到renderMergedTemplateModel方法中的model这个Map参数中。
这个类是某些模板引擎视图类的父类。 比如FreemarkerView，VelocityView。
7. FreeMarkerView类
继承自AbstractTemplateView抽象类。
直接看renderMergedTemplateModel方法，renderMergedTemplateModel内部会调用doRender方法：
8. RedirectView类
继承自AbstractUrlBasedView，并实现SmartView接口。SmartView接口定义了1个boolean isRedirectView();方法。
该视图的renderMergedOutputModel方法主要就是通过response.sendRedirect进行重定向。
有关RedirectView方面的知识楼主另外写了1篇博客。http://www.cnblogs.com/fangjian0423/p/springMVC-redirectView-analysis.html
9. ViewResolver接口
视图解释器，用来解析视图View，与View接口配合使用。
该接口只有1个方法，通过视图名称viewName和Locale对象得到View接口实现类：
View resolveViewName(String viewName, Locale locale) throws Exception;10. AbstractCachingViewResolver抽象类
带有缓存功能的ViewResolver接口基础实现抽象类，该类有个属性名为viewAccessCache的以 "viewName_locale" 为key， View接口为value的Map。
该抽象类实现的resolveViewName方法内部会调用createView方法，方法内部会调用loadView抽象方法。

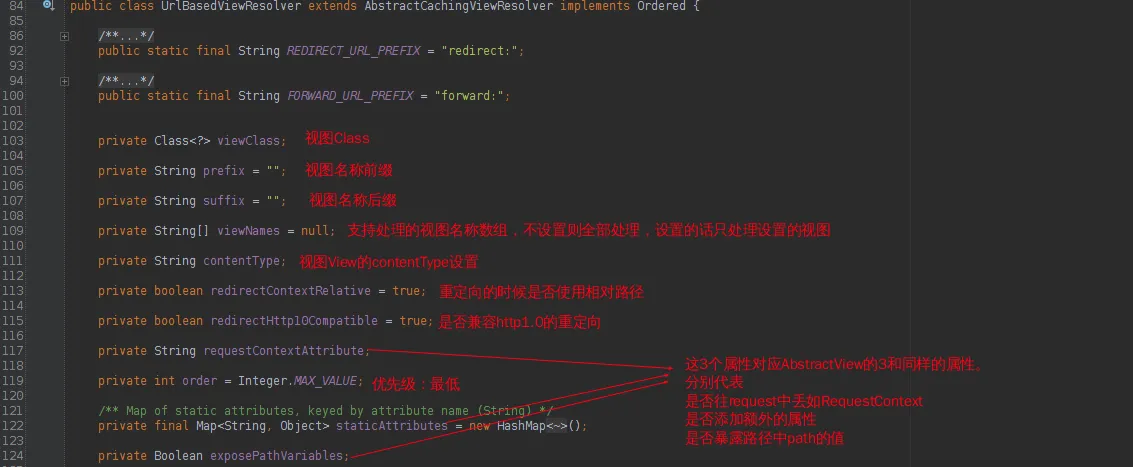

11. UrlBasedViewResolver类
继承自AbstractCachingViewResolver抽象类、并实现Ordered接口的类，是ViewResolver接口简单的实现类。
该类复写了createView方法：
父类(AbstractCachingViewResolver)的createView方法内部会调用loadView抽象方法，UrlBasedViewResolver实现了这个抽象方法：
下面对UrlBasedViewResolver做1个test，配置如下：
<bean class="org.springframework.web.servlet.view.UrlBasedViewResolver">
<property name="prefix" value="/WEB-INF/view/"/>
<property name="suffix" value=".jsp"/>
<property name="viewClass" value="org.springframework.web.servlet.view.InternalResourceView"/>
<property name="viewNames">
<array>
<value type="java.lang.String">*</value>
</array>
</property>
<property name="contentType" value="text/html;charset=utf-8"/>
<property name="attributesMap">
<map>
<entry key="mytest" value="mytestvalue"/>
</map>
</property>
<property name="attributes">
<props>
<prop key="test">testvalue</prop>
</props>
</property>
</bean>
我们看到：以InternalResourceView这个JSP视图作为视图；viewNames我们设置了*，这里的*代表全部视图名(这个viewNames属性不设置也可以，代表全部视图名都处理)；http响应头部contentType信息：text/html;charset=utf-8；attributesMap和attributes传入的Map和Properties参数都会被丢入到staticAttributes属性中，这个staticAttributes会被设置成AbstractView的staticAttributes属性，也就是request域中的参数。

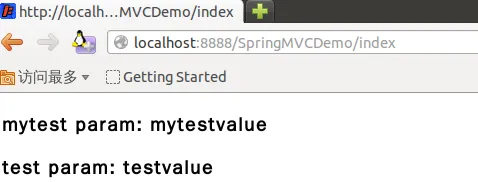

我们看到request域中没有设置mytest和testvalue值。但是页面中会显示，因为我们配置了attributesMap和attributes参数。

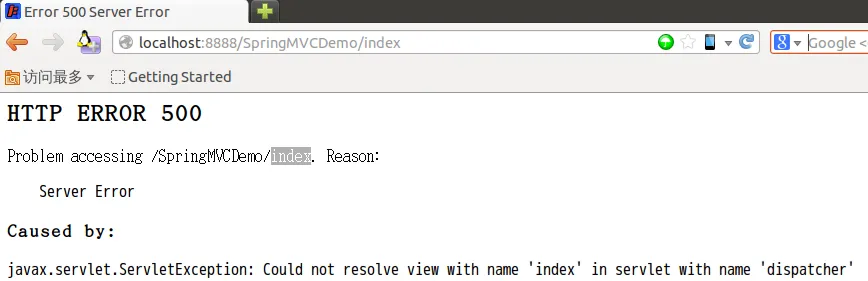

如果我们把viewNames中的"*"改成"index1"。那么就报错了，因为处理视图名的时候index匹配不上index1。
12. InternalResourceViewResolver类
继承自UrlBasedViewResolver，以InternalResourceView作为视图，若项目中存在“javax.servlet.jsp.jstl.core.Config”该类，那么会以JstlView作为视图。重写了buildView方法，主要就是为了给InternalResourceView视图设置属性。
13. AbstractTemplateViewResolver类
继承自UrlBasedViewResolver，重写了buildView方法，主要就是构造AbstractTemplateView以及为它设置相应的属性。
14. FreeMarkerViewResolver类
继承自AbstractTemplateViewResolver，将视图设置为FreeMarkerView。

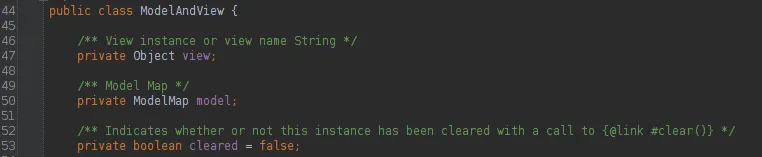

15. ModelAndView对象
顾名思义，带有视图和Model属性的一个模型和视图类。
值得注意的是，这个视图属性是一个Object类型的数据，可以直接是View接口的实现类或者视图名(字符串)。
源码分析
下面我们来分析SpringMVC处理视图的源码。
SpringMVC在处理请求的时候，通过RequestMappingHandlerMapping得到HandlerExecutionChain，然后通过RequestMappingHandlerAdapter得到1个ModelAndView对象，之后通过processDispatchResult方法处理。

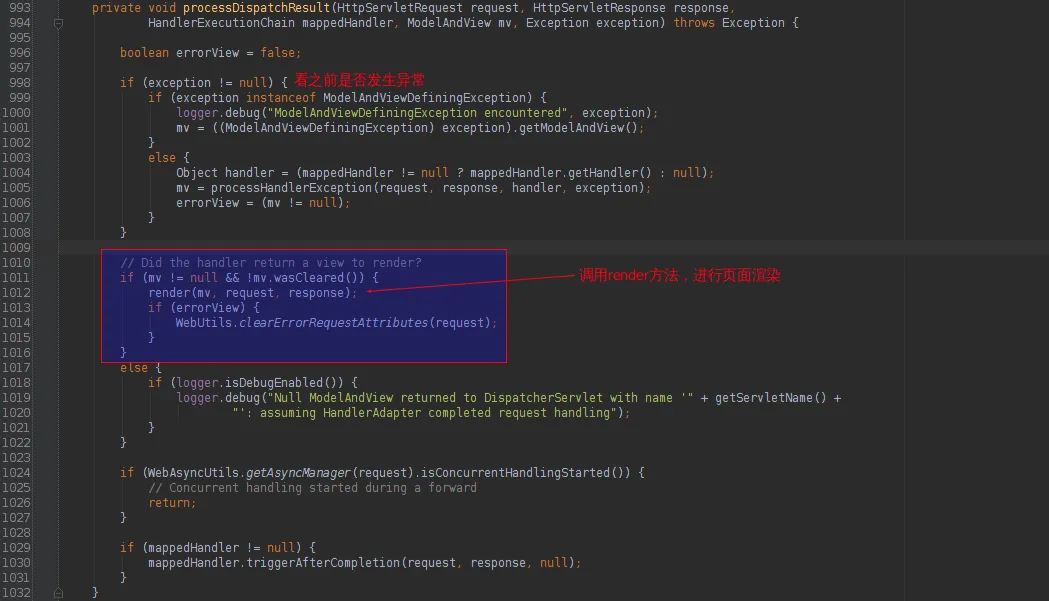

processDispatchResult方法如下：
如果配置的ViewResolver如下：
<bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
<property name="prefix" value="/WEB-INF/view/"/>
<property name="suffix" value=".jsp"/>
</bean>
那么就是使用InternalResourceViewResolver来解析视图。

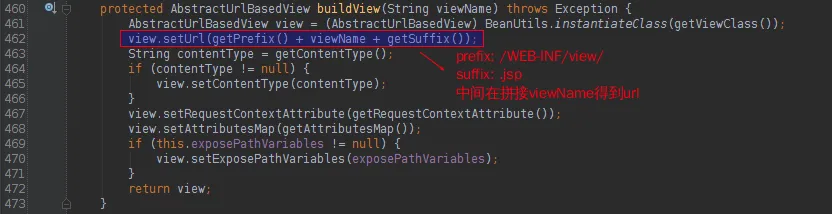

之前分析过，InternalResourceViewResolver重写了UrlBasedViewResolver的buildView方法。但是还是会调用UrlBasedViewResolver的buildView方法。
最终得到InternalResourceView或JstlView视图。这两个视图的render方法本文介绍重要接口及类的时候已分析。
PS：DispathcerServlet中的viewResolvers属性是个集合，如果存在多个ViewResolver对象，必定会有优先级的问题，这部分的内容请参考楼主的另一篇博客：
http://www.cnblogs.com/fangjian0423/p/spring-Ordered-interface.html
编码自定义的ViewResolver
下面，我们就来编写自定义的ViewResolver。
自定义的ViewResolver处理视图名的时候，遇到 "jsp:" 开头的会找jsp页面，遇到 "freemarker:" 开头的找freemarker页面。
public class CustomViewResolver extends UrlBasedViewResolver {
public static final String JSP_URL_PREFIX = "jsp:";
public static final String FTL_URL_PREFIX = "freemarker:";
private static final boolean jstlPresent = ClassUtils.isPresent(
"javax.servlet.jsp.jstl.core.Config", CustomViewResolver.class.getClassLoader());
private Boolean exposePathVariables = false;
private boolean exposeRequestAttributes = false;
private boolean allowRequestOverride = false;
private boolean exposeSessionAttributes = false;
private boolean allowSessionOverride = false;
private boolean exposeSpringMacroHelpers = true;
public CustomViewResolver() {
this.setViewClass(FreeMarkerView.class);
}
@Override
protected AbstractUrlBasedView buildView(String viewName) throws Exception {
if(viewName.startsWith(FTL_URL_PREFIX)) {
return buildFreemarkerView(viewName.substring(FTL_URL_PREFIX.length()));
} else if(viewName.startsWith(JSP_URL_PREFIX)) {
Class viewCls = jstlPresent ? JstlView.class : InternalResourceView.class;
return buildView(viewCls, viewName.substring(JSP_URL_PREFIX.length()), getPrefix(), ".jsp");
} else {
//默认以freemarker处理
return buildFreemarkerView(viewName);
}
}
private AbstractUrlBasedView build(Class viewClass, String viewName, String prefix, String suffix) {
AbstractUrlBasedView view = (AbstractUrlBasedView) BeanUtils.instantiateClass(viewClass);
view.setUrl(prefix + viewName + suffix);
String contentType = getContentType();
if (contentType != null) {
view.setContentType(contentType);
}
view.setRequestContextAttribute(getRequestContextAttribute());
view.setAttributesMap(getAttributesMap());
if (this.exposePathVariables != null) {
view.setExposePathVariables(exposePathVariables);
}
return view;
}
private AbstractUrlBasedView buildFreemarkerView(String viewName) throws Exception {
AbstractTemplateView view = (AbstractTemplateView) build(FreeMarkerView.class, viewName, "", getSuffix());
view.setExposeRequestAttributes(this.exposeRequestAttributes);
view.setAllowRequestOverride(this.allowRequestOverride);
view.setExposeSessionAttributes(this.exposeSessionAttributes);
view.setAllowSessionOverride(this.allowSessionOverride);
view.setExposeSpringMacroHelpers(this.exposeSpringMacroHelpers);
return view;
}
//get set方法省略
}
xml配置：
<bean class="org.format.demo.support.viewResolver.CustomViewResolver">
<property name="prefix" value="/WEB-INF/view/"/>
<property name="suffix" value=".ftl"/>
<property name="contentType" value="text/html;charset=utf-8"/>
<property name="exposeRequestAttributes" value="true"/>
<property name="exposeSessionAttributes" value="true"/>
<property name="exposeSpringMacroHelpers" value="true"/>
<property name="requestContextAttribute" value="request"/>
</bean>
<bean id="freemarkerConfig" class="org.springframework.web.servlet.view.freemarker.FreeMarkerConfigurer">
<property name="templateLoaderPath" value="/WEB-INF/view/"/>
<property name="defaultEncoding" value="utf-8"/>
<property name="freemarkerSettings">
<props>
<prop key="template_update_delay">10</prop>
<prop key="locale">zh_CN</prop>
<prop key="datetime_format">yyyy-MM-dd</prop>
<prop key="date_format">yyyy-MM-dd</prop>
<prop key="number_format">#.##</prop>
</props>
</property>
</bean>
简单解释一下：CustomViewResolver解析视图名的时候，判断 "jsp:" 和 "freemarker:" 开头的名字，如果是 "jsp:" 开头的，如果有JSTL依赖，构造JSTLView视图，否则构造InternalResourceView视图。如果是 "freemarker:" 构造FreemarkerView。在构造视图之前分别会设置一些属性。
xml配置：配置prefix是为了给jsp视图用的，freemarker视图不需要prefix，因为FreemarkerView内部会使用配置的FreeMarkerConfigurer，并用FreeMarkerConfigurer内部的templateLoaderPath属性作为前缀，配置的suffix是为了让FreemarkerView使用，当后缀。
最后附上Controller代码：
@Controller
@RequestMapping(value = "/tvrc")
public class TestViewResolverController {
@RequestMapping("jsp")
public ModelAndView jsp(ModelAndView view) {
view.setViewName("jsp:trvc/index");
return view;
}
@RequestMapping("/ftl")
public ModelAndView freemarker(ModelAndView view) {
view.setViewName("freemarker:trvc/index");
return view;
}

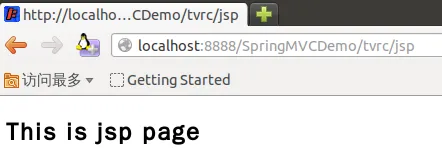

}视图 /WEB-INF/view/trvc/index.jsp 中的的内容是输出<h2>This is jsp page</h2>
视图 /WEB-INF/view/trvc/index.ftl 中的的内容是输出<h2>This is freemarker page</h2>
总结
本文分析了SpringMVC中的视图机制，View和ViewResolver这两个接口是视图机制的核心，并分析了几个重要的View和ViewResolver接口实现类，最终写了一个区别jsp和freemarker视图的ViewResolver实现类，让读者更加理解视图机制。
希望这篇文章能帮助读者了解SpringMVC视图机制。
文中难免有错误，希望读者能够指明出来。
