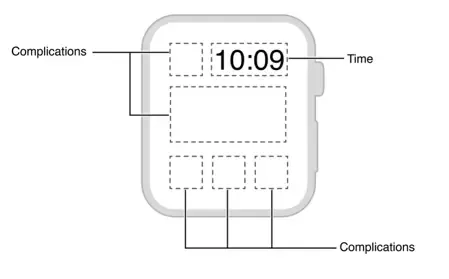

Complications 是 watchOS 2 新加入的特性，它是表盘上的小界面元素，用于自定义表盘，可以支持直接从表盘唤起自己的App。


苹果提供了一个新的FrameWork ClockKit, ClockKit 会提供一些模板CLKComplicationTemplate给我们，我们选择样式、填充自己想要展示的数据，ClockKit会在某时间点向我们请求数据, 并负责将其渲染在表盘上。

新建项目

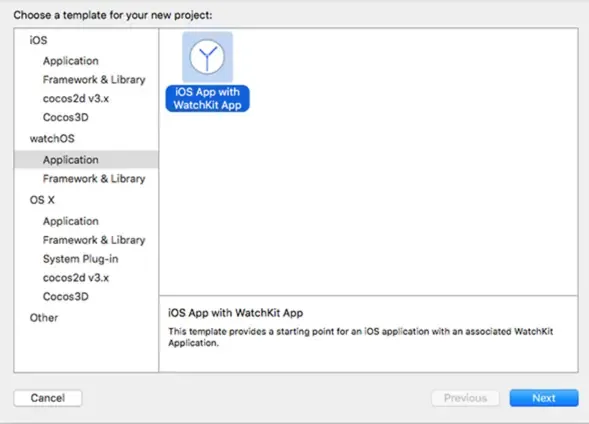

watchOS > Application > iOS App with WatchKit App

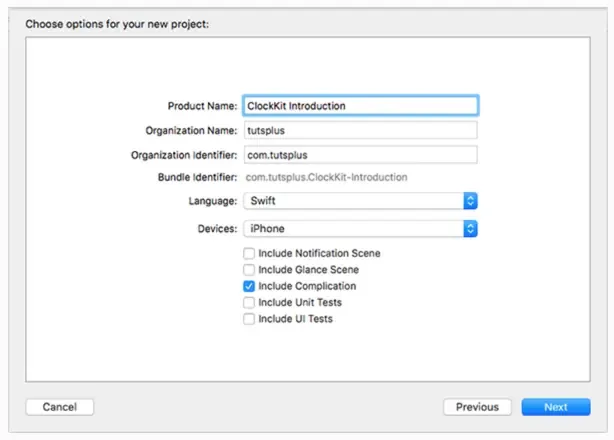

2.配置，勾选Include Complication


3.如果项目已经创建，打开Target -> WatchKit Extension.你会看到Complications Configuration配置项。Supported Families 底下的五项代表着app要支持的complication families

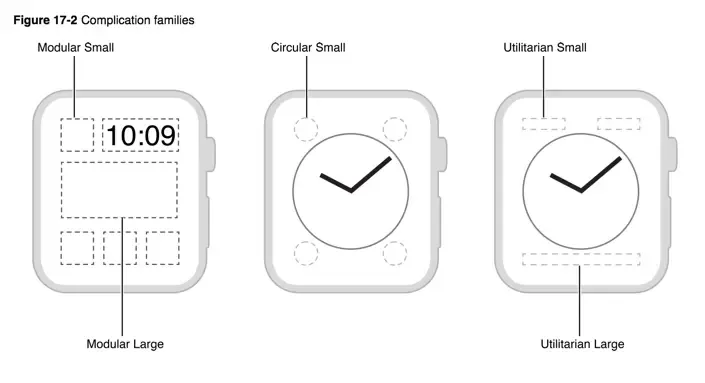

这是这些Families成员对应的在表盘上的风格


4.创建complication

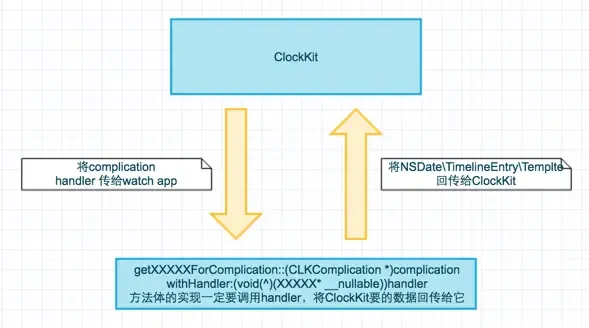

打开ClockKit Introduction WatchKit Extension中的ComplicationController，这个文件是勾选了Include Complication后Xcode自动为我们生成的。它包含一个ComplicationController类，实现了CLKComplicationDataSource协议. CLKComplicationDataSource中的方法决定了你向ClockKit提供数据的方式，这些方法里都有个handler的参数，你需要在自己的实现中回调 handle，并把自己的数据作为handler回传给ClockKit. 这是我们和ClockKit通信的方式：


数据模版 Template:

Template是ClockKit为开发者定义的数据模型，但是它并不单纯是数据模型，不同的模版有不同视图布局的风格。

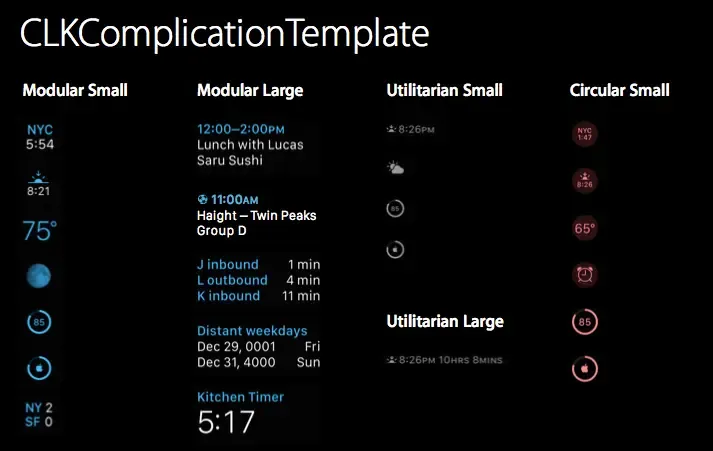

比如，对5种Complication类型，类型和布局：

typedef NS_ENUM(NSInteger, CLKComplicationFamily) {
    CLKComplicationFamilyModularSmall                                                         = 0,
    CLKComplicationFamilyModularLarge                                                         = 1,
    CLKComplicationFamilyUtilitarianSmall                                                     = 2,
    CLKComplicationFamilyUtilitarianSmallFlat   /* subset of UtilitarianSmall */              = 6,
    CLKComplicationFamilyUtilitarianLarge                                                     = 3,
    CLKComplicationFamilyCircularSmall                                                        = 4,
    CLKComplicationFamilyExtraLarge                                                           = 7,
};

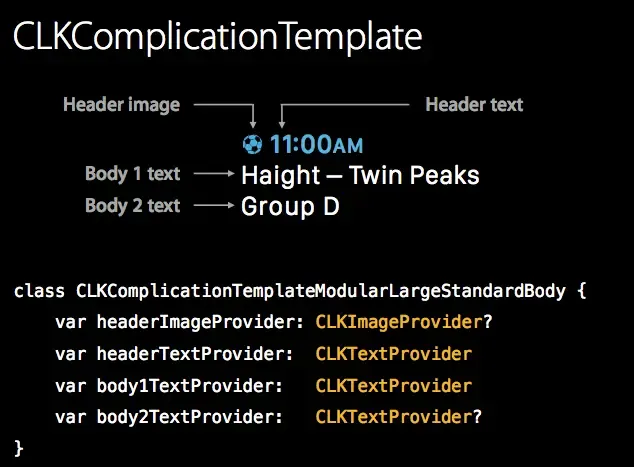

比如，对于CLKComplicationTemplateModularLargeStandardBody
这个类，它的属性和布局对应如下:

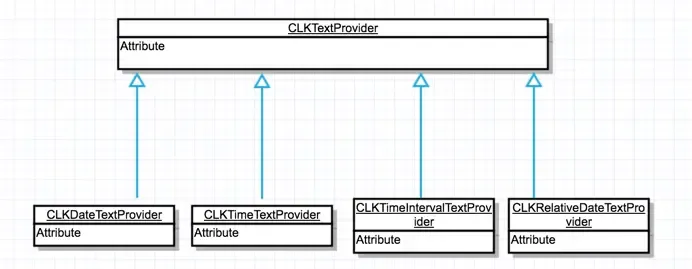

ImageProviders|CLKTextProvider

在 WWDC中说，这里用ImageProvider而不是UIImage，用TextProvider而不是NSString，是因为在watch表盘的complication视图尺寸很小，防止出现文本截断等一些不好的体验，开发者使用Provider可以更好说明自己的意图 , 同时ClockKit会为我们做布局和显示的其他工作。


@interface Show : NSObject
@property (nonatomic, strong) NSString *name;
@property (nonatomic, strong) NSString *shortName;
@property (nonatomic, strong) NSString *genre;
@property (nonatomic, strong) NSDate *startDate;
@property (nonatomic, assign) NSTimeInterval length;
@end

@implementation Show

- (instancetype)initWithName:(NSString *)name
                   shortName:(NSString *)shortName
                       genre:(NSString *)genre
                   startDate:(NSDate *)startDate
                      length:(NSTimeInterval)length
{
    self = [super init];
    _name = name;
    _shortName = shortName;
    _genre = genre;
    _startDate = startDate;
    _length = length;
    return self;
}

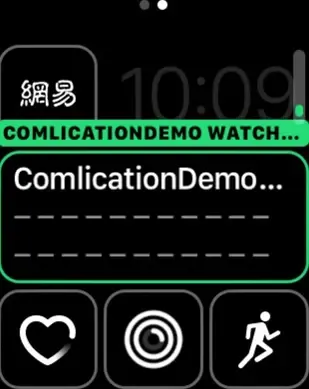

//  App第一次启动时，ClockKit会调用这个方法来获取一个complications 模版，作为placeHolder模版展示。
- (void)getPlaceholderTemplateForComplication:(CLKComplication *)complication withHandler:(void (^)(CLKComplicationTemplate * _Nullable))handler
{
    Show *s = [[Show alloc] initWithName:@"Intdo the Wild" shortName: @"Into Wild" genre:@"Documentary" startDate:[NSDate date] length:hour*1.5];
    Show *s2 = [[Show alloc] initWithName:@"24/7" shortName: nil genre:@"Drama" startDate:[NSDate dateWithTimeIntervalSinceNow:hour*1.5] length:hour];
    Show *s3 = [[Show alloc] initWithName:@"How to become rich" shortName: @"Become Rich" genre:@"Documentary" startDate:[NSDate dateWithTimeIntervalSinceNow:hour*2.5] length:hour];
    _shows = @[s, s2, s3];

    CLKComplicationTemplateModularLargeStandardBody *template = [[CLKComplicationTemplateModularLargeStandardBody alloc] init];
    template.headerTextProvider = [CLKTimeIntervalTextProvider textProviderWithStartDate:[NSDate date] endDate:[NSDate dateWithTimeIntervalSinceNow:60*60*1.5]];
    template.body1TextProvider = [CLKSimpleTextProvider textProviderWithText:@"Short Name" shortText:@"Name"];
    template.body2TextProvider = [CLKSimpleTextProvider textProviderWithText:@"Show Genre" shortText:nil];

    handler(template);
}

TimeLines

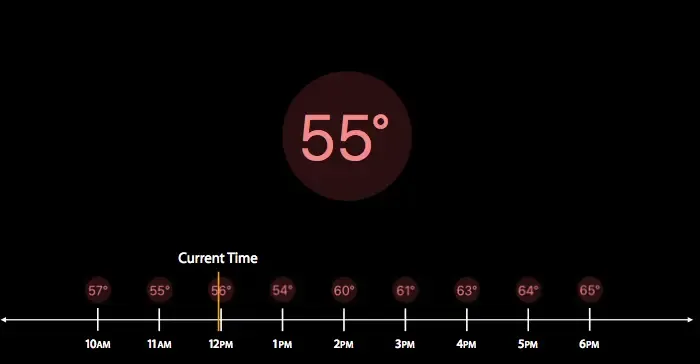

TimeLine是ClockKit抽象出来的一个时间轴。开发者的数据单元用CLKComplicationTimelineEntry 模型包装，绑定在timeline上某一点时刻. 当时间走到那一刻，ClockKit会自动将我们传给的数据内容展示在表盘。在某个时间段中，ClockKit 会一直展示上一刻展示的数据, 直到下一刻数据更新点。如下图:


在[11, 12) 这个域，表盘上的温度展示的是11am的时候绑定的数据55。12PM这一刻，又更新为56.

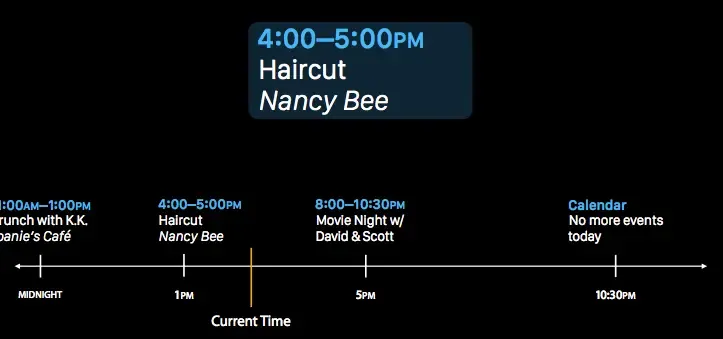

再比如说日历应用需要提前提醒用户"4:00-5:00要剪头发"，开发者就需要把"4:00-5:00要剪头发"这个提示绑定在1PM这个时刻上，而不是直接绑在4PM这个时间点上。如下图：


CLKComplicationDataSource协议类中跟timeline相关的方法

// 时间前进的方向,如果是回忆的时间轴，可以选CLKComplicationTimeTravelDirectionBackward
- (void)getSupportedTimeTravelDirectionsForComplication:(CLKComplication *)complication withHandler:(void(^)(CLKComplicationTimeTravelDirections directions))handler {
   handler(CLKComplicationTimeTravelDirectionForward);
}

// 时间轴的起始点，ClockKit回调这个方法获取最早一个时刻，我们在实现中调用hander这个Block来给ClockKit传递
// 那一刻需要展示的数据，因为不需要展示过去的数据，这里我们用当前时间
- (void)getTimelineStartDateForComplication:(CLKComplication *)complication withHandler:(void(^)(NSDate * __nullable date))handler {
   handler([NSDate date]);
}


- (void)getTimelineEndDateForComplication:(CLKComplication *)complication withHandler:(void(^)(NSDate * __nullable date))handler {
   handler([NSDate dateWithTimeIntervalSinceNow:60*60*24]);
}

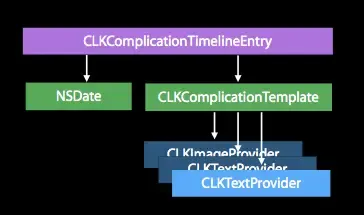

CLKComplicationTimelineEntry

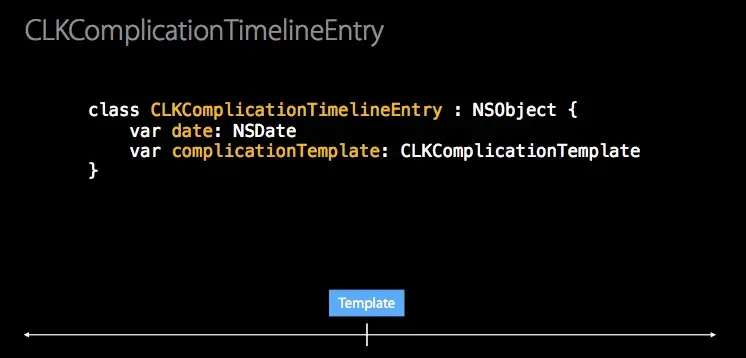

在代码实现中，CLKComplicationTimelineEntry这个类，包含一个date属性，可以将Template数据绑定在时间轴的某一个时刻上。


获取当前时刻的单条数据

- (void)getCurrentTimelineEntryForComplication:(CLKComplication *)complication withHandler:(void(^)(CLKComplicationTimelineEntry * __nullable))handler
{
    // Call the handler with the current timeline entry
    Show *s = _shows[0];
    CLKComplicationTemplateModularLargeStandardBody *template = [[CLKComplicationTemplateModularLargeStandardBody alloc] init];
    template.headerTextProvider = [CLKTimeIntervalTextProvider textProviderWithStartDate:s.startDate
                                                                                 endDate:[NSDate dateWithTimeInterval:s.length sinceDate:s.startDate]
                                                                                timeZone:[NSTimeZone timeZoneWithAbbreviation:@"GMT+0900"]];
    template.body1TextProvider = [CLKSimpleTextProvider textProviderWithText:s.name shortText:s.shortName];
    template.body2TextProvider = [CLKSimpleTextProvider textProviderWithText:s.genre shortText:nil];
    // 数据绑定的时间为当前时间
    CLKComplicationTimelineEntry *entry = [CLKComplicationTimelineEntry entryWithDate:[NSDate date] complicationTemplate:template];

    handler(entry);
}

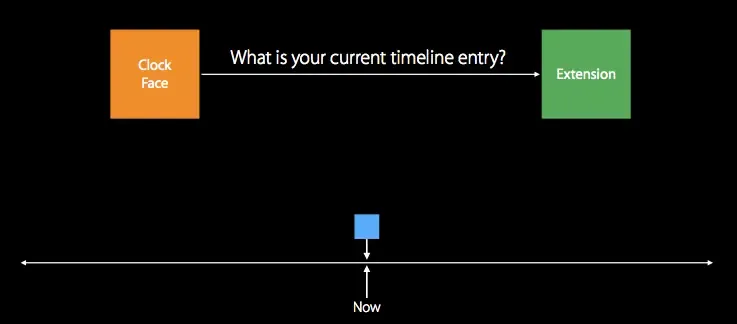

ClockKit会回调这个方法，Extension通过调用handler，向ClockKit回传数据


绑定多条数据

那么如果我想给ClockKit提供其他时刻的数据呢？这里，我们在时间轴上每15分钟绑定一条数据，我们需要用到- (void)getTimelineEntriesForComplication:(CLKComplication *)complication afterDate:(NSDate *)date limit:(NSUInteger)limit withHandler:(void(^)(NSArray<CLKComplicationTimelineEntry *> * __nullable entries))handler方法。

- (void)getTimelineEntriesForComplication:(CLKComplication *)complication afterDate:(NSDate *)date limit:(NSUInteger)limit withHandler:(void(^)(NSArray<CLKComplicationTimelineEntry *> * __nullable entries))handler
{
    // Call the handler with the timeline entries after to the given date
    NSMutableArray *entries = [[NSMutableArray alloc] init];
    for (Show *s in _shows)
    {
        // ClockKit有个数限制
        if (entries.count < limit && [s.startDate timeIntervalSinceDate:date] >0)
        {
            CLKComplicationTemplateModularLargeStandardBody *template = [[CLKComplicationTemplateModularLargeStandardBody alloc] init];
            template.headerTextProvider = [CLKTimeIntervalTextProvider textProviderWithStartDate:s.startDate
                                                                                         endDate:[NSDate dateWithTimeInterval:s.length sinceDate:s.startDate]
                                                                                        timeZone:[NSTimeZone timeZoneWithAbbreviation:@"GMT+0900"]];
            template.body1TextProvider = [CLKSimpleTextProvider textProviderWithText:s.name shortText:s.shortName];
            template.body2TextProvider = [CLKSimpleTextProvider textProviderWithText:s.genre shortText:nil];
            // 数据绑定在时间轴不同的时刻上
            CLKComplicationTimelineEntry *entry = [CLKComplicationTimelineEntry entryWithDate:[NSDate dateWithTimeInterval:s.length sinceDate:s.startDate] complicationTemplate:template];
            [entries addObject:entry];
        }
    }

    // 数组回传给ClockKit
    handler(entries);
}
