画流程图装逼神器：graphviz，不解释

———————————如下言归正传，切入正题———————————–

1、下载

http://www.graphviz.org/Download_windows.php
下载 graphviz-2.38.zip ，例如我解压到位置 D:\Program Files\graphviz

2、配置环境变量

将 D:\Program Files\graphviz\release\bin 添加到环境变量 Path 中。

3、验证

进入windows命令行界面，输入dot -version，然后按回车，如果显示graphviz的相关版本信息，则安装配置成功。
如下：

C:\Users\shanhy>dot -version
dot - graphviz version 2.38.0 (20140413.2041)
libdir = "D:\Program Files\graphviz\release\bin"
Activated plugin library: gvplugin_dot_layout.dll
Using layout: dot:dot_layout
Activated plugin library: gvplugin_core.dll
Using render: dot:core
Using device: dot:dot:core
The plugin configuration file:
        D:\Program Files\graphviz\release\bin\config6
                was successfully loaded.
    render      :  cairo dot fig gd gdiplus map pic pov ps svg tk vml vrml xdot
    layout      :  circo dot fdp neato nop nop1 nop2 osage patchwork sfdp twopi
    textlayout  :  textlayout
    device      :  bmp canon cmap cmapx cmapx_np dot emf emfplus eps fig gd gd2 gif gv imap imap_np ismap jpe jpeg jpg m
etafile pdf pic plain plain-ext png pov ps ps2 svg svgz tif tiff tk vml vmlz vrml wbmp xdot xdot1.2 xdot1.4
    loadimage   :  (lib) bmp eps gd gd2 gif jpe jpeg jpg png ps svg

4、基本绘图入门

运行 D:\Program Files\graphviz\release\bin 目录下的 gvedit.exe 可以运行打开图形界面。
File > New 创建新的脚本文件，编写脚本后，点击 “Layout”图标（快捷键F5）可以直接查看结果。

小试牛刀：

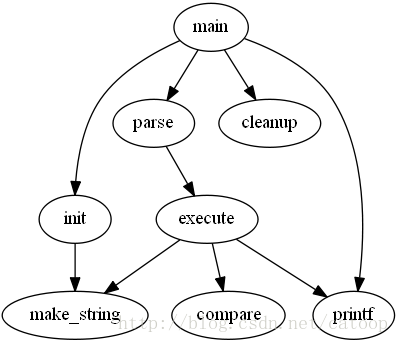

digraph gvDemo {
    main -> parse -> execute;
    main -> init;
    main -> cleanup;
    execute -> make_string;
    execute -> printf
    init -> make_string;
    main -> printf;
    execute -> compare;
}

效果：
这里写图片描述

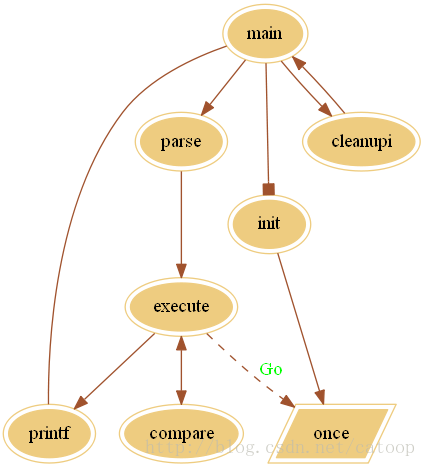

digraph gvDemo{
    node [peripheries=2 style=filled color="#eecc80"]
    edge [color="sienna" fontcolor="green"]
    main -> parse -> execute;
    main -> init [arrowhead = box];
    main -> cleanupi -> main;
    make_string[label = once shape=parallelogram style=filled ]
    execute -> make_string[label=Go style=dashed arrowtail=diamond];
    execute -> printf [shape=box];
    init -> make_string;
    main -> printf[dir=none];
    execute -> compare[dir=both];
}

效果（这个不错，可以当以后的模板用 ^_^）：
这里写图片描述

示例1：graph 使用 – 描述关系

graph gvDemo1 {
    a -- b
    a -- b
    b -- a [color=blue]
}

效果：
这里写图片描述

示例2：digraph 使用 -> 描述关系

digraph gvDemo2 {
    a -> b
    a -> b
    b -> a [color=blue style=filled]
}

效果：
这里写图片描述

示例3：

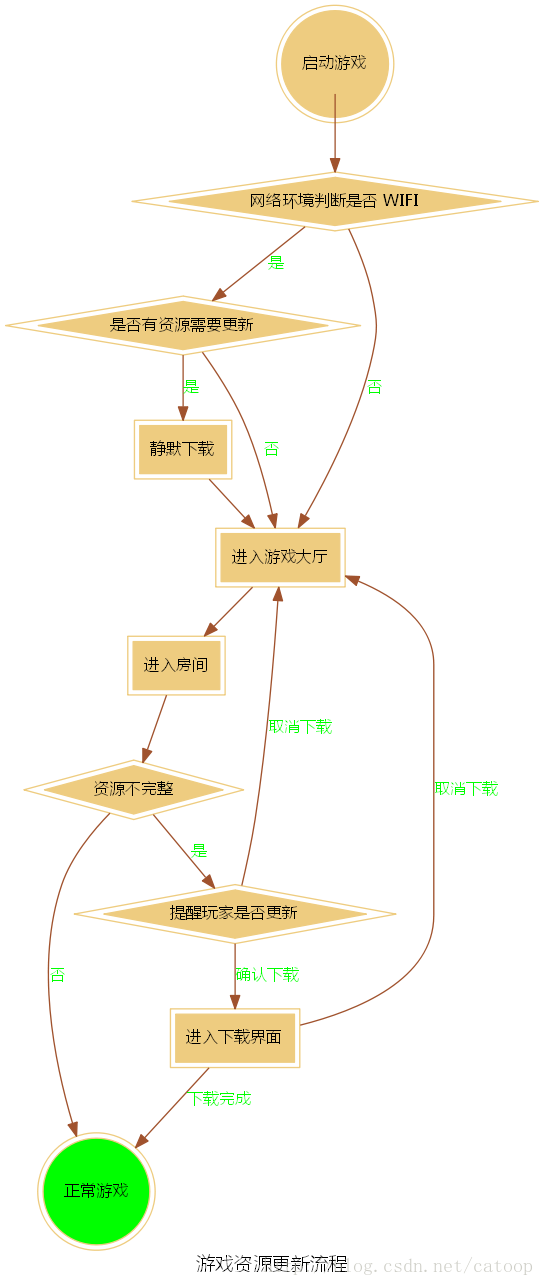

digraph gvDemo3 {
    edge[fontname="Microsoft YaHei"]
    node[fontname="Microsoft YaHei"]
    graph[fontname="Microsoft YaHei"]
    label="游戏资源更新流程"
    rankdir="TB"
    start[label="启动游戏" shape=circle style=filled]
    ifwifi[label="网络环境判断是否 WIFI" shape=diamond]
    needupdate[label="是否有资源需要更新" shape=diamond]
    startslientdl[label="静默下载" shape=box]
    enterhall[label="进入游戏大厅" shape=box]


    enterroom[label="进入房间" shape=box]
    resourceuptodate[label="资源不完整" shape=diamond]
    startplay[label="正常游戏" shape=circle fillcolor=blue]
    warning[label="提醒玩家是否更新" shape=diamond]
    startdl[label="进入下载界面" shape=box]
    //{rank=same; needupdate, enterhall}


    {shape=diamond; ifwifi, needupdate}


    start -> ifwifi
    ifwifi->needupdate[label="是"]
    ifwifi->enterhall[label="否"]
    needupdate->startslientdl[label="是"]
    startslientdl->enterhall
    needupdate->enterhall[label="否"]


    enterhall -> enterroom
    enterroom -> resourceuptodate
    resourceuptodate -> warning[label="是"]
    resourceuptodate -> startplay[label="否"]
    warning -> startdl[label="确认下载"]
    warning -> enterhall[label="取消下载"]
    startdl -> enterhall[label="取消下载"]
    startdl -> startplay[label="下载完成"]
}

效果：
这里写图片描述

示例4：

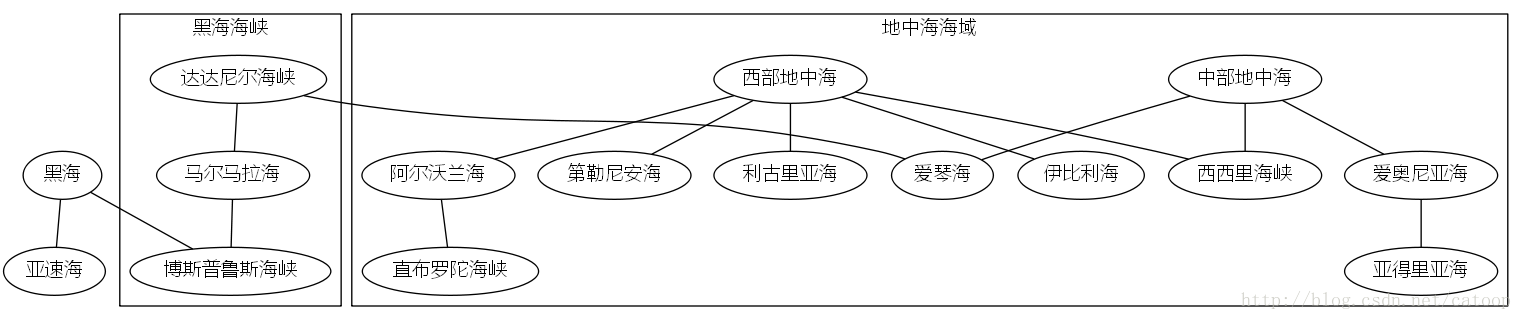

graph gvDemo4{
    "黑海" -- "亚速海";
    "黑海" -- "博斯普鲁斯海峡"
    "达达尼尔海峡" -- "爱琴海"
    subgraph cluster_T{//新东西
        label = "黑海海峡";//新东西
        "达达尼尔海峡" -- "马尔马拉海" -- "博斯普鲁斯海峡";
    }
    subgraph cluster_M{
        label = "地中海海域";
        "中部地中海" -- {"爱琴海" "爱奥尼亚海" "西西里海峡"}; //也是新东西
        "西部地中海" -- {"西西里海峡" "第勒尼安海" "利古里亚海" "伊比利海" "阿尔沃兰海"};
        "爱奥尼亚海" -- "亚得里亚海";
        "阿尔沃兰海" -- "直布罗陀海峡";
    }
}

效果：
这里写图片描述

这张图有些新东西可以看。
第一个是subgraph 关键字。一如名字所示，他是用来定义「次级图片」用的。
次级图片在dot的官方文件中常被叫作cluster subgraph，特指图示中被方框包裹起来的那两块，其定义方式和一般的graph非常相似，不过使用上有两件事需要留意：
graph的命名得以cluster前缀开头，否则语法虽然能过关，但生不出图面上您预期的效果。
如果父图是无向图，他本身也得是无向图；反之如果父图是有向图，这边也得乖乖照着来。
第二个重点是下面这段：

“中部地中海” – {“爱琴海” “爱奥尼亚海” “西西里海峡”};
用大括号括起，用空格分开－这是一口气将好几个节点群组起来同时操作的方法，其等效于：
“中部地中海” – “爱琴海”; 2 “中部地中海” – “爱奥尼亚海”; 3 “中部地中海” – “西西里海峡”;

您甚至可以用以下程式码画出下面这个图：

digraph gvABC {
    { a b c } -> { d e f }
}

这里写图片描述

除了直接使用工具查看和生成结果外，还可以使用命令来操作：

语法：
＜cmd＞ ＜inputfile＞ -T ＜format＞ -o ＜outputfile＞
示例：
dot D:\test\1.gv -Tpng -o image.png

Graphviz 中的 cmd 有好多种，每种使用方法都完全相同，差别只在于渲染出来的图片效果不一样。
dot 渲染的图具有明确方向性（最常用，一般都使用这个）。
neato 渲染的图缺乏方向性。
twopi 渲染的图采用放射性布局。
circo 渲染的图采用环型布局。
fdp 渲染的图缺乏方向性。
sfdp 渲染大型的图，图片缺乏方向性。

PS：

Setting（快捷键Shift + F5）里面我们可以设置生成的文件格式，例如可以生成 svg、pdf 等等格式，很强大。你可以参考工具里面可以选择的值带入到命令行执行。
Graphviz 使用空格来解析脚本，所以我们在编写脚本的时候，对于含有空格的字符，要使用双引号，这样才不会出现错误。
更多关于 dot 语法和graphviz 的使用详见官方文档： http://www.graphviz.org/Documentation.php

关于中文乱码问题的解决方法： 先将源文件保存为UTF-8格式，然后对中文内容设置 frontname，例如：start[label="启动游戏" shape=circle style=filled, fontname="NSimSun"]
或者设置全局属性，例如上面gvDemo3 中的代码片段：

digraph gvDemo3 {
    edge[fontname="Microsoft YaHei"]
    node[fontname="Microsoft YaHei"]
    graph[fontname="Microsoft YaHei"]

}

fontname后面也可以直接指定 xxx.ttf 字体文件
Windows系统中文字体的英文名对应关系参考如下：
新細明體：PMingLiU
細明體：MingLiU
標楷體：DFKai-SB
黑体：SimHei
宋体：SimSun
新宋体：NSimSun
仿宋：FangSong
楷体：KaiTi
仿宋_GB2312：FangSong_GB2312
楷体_GB2312：KaiTi_GB2312
微軟正黑體：Microsoft JhengHei
微软雅黑体：Microsoft YaHei
