虚拟化学习笔记-KVM虚拟化跨机迁移原理

简介: 版权声明:转载请注明出处:http://blog.csdn.net/dajitui2024 https://blog.csdn.net/dajitui2024/article/details/79396689 参考:https://zhuanlan.zhihu.com/p/27055555在线迁移过程划分为三个阶段:准备阶段、迁移阶段和切换阶段。
版权声明:转载请注明出处:http://blog.csdn.net/dajitui2024 https://blog.csdn.net/dajitui2024/article/details/79396689

参考:https://zhuanlan.zhihu.com/p/27055555

在线迁移过程划分为三个阶段:准备阶段、迁移阶段和切换阶段。
迁移环境为虚拟化底层KVM+Qemu、虚拟化管理Libvirt、虚拟化网络Openvswitch。

准备阶段

  • Step.1 选择一台具有足够磁盘和内存资源的物理机DestHost,并在DestHost上创建VM对应的系统盘和数据盘,同时选定接收迁移数据的tcp端口(如图 1-1所示),这两个磁盘在DestHost和SourceHost上的路径必须完全一致。不同的是,DestHost上初始创建的只是空盘,上面没有真实数据。
图 1-1在目标端新建虚拟机镜像
  • Step.2 通过虚拟化管理软件Libvirt在DestHost上创建一个和VM同样配置的虚拟机VM’,系统盘和数据盘使用Step.1中创建的系统盘和数据盘(如图 1-2所示)。VM’当前是paused状态,虚拟机VM’的vcpu处于暂停状态,同时虚拟机VM’会通过监听一个内网的tcp端口来接收迁移数据
图 1-2 在目标端创建新虚拟机

迁移阶段

  • Step.3 虚拟化管理层Libvirt给VM对应的Qemu进程发出一个迁移指令,并指定参数,例如指定DestHost为目标、需要迁移块设备、最大停机时间、迁移带宽限制等,然后迁移数据就会通过指定tcp链路传输给DestHost上的VM’。需要注意,迁移数据的网络包不是经过 vswitch,而是直接从SourceHost的ethx网卡出,进到DestHost的ethx,因为VM’对应Qemu进程正作为DestHost一个用户态进程,监听在ethx对应的内网ip(如图 1-3所示)。


    图 1-3 虚拟机迁移数据
  • step.4 经过前面三步,虚拟机的数据就正式开始迁移,剩下的挑战是如何保证数据迁移的一致性,因为此时VM处于运行状态,里面时刻发生内存更新、磁盘io操作和设备状态变更,而VM’是paused状态,只通过一个线程接收VM进程发过来的数据。

为此,在迁移过程中各种数据如何有序迁移?首先,Libvirt会发送qmp_dirve_mirror命令来通知Qemu进行虚拟机磁盘数据迁移,从而在源端和目标端直接同步磁盘数据。然后,Libvirt会再次发送qmp_migrate命令通知Qemu进行虚拟机内存数据迁移,进一步完成虚拟机主要数据的迁移。最后,由于设备状态对应的数据量很少,在迁移最后阶段会通过一次性同步,将Qemu里每个设备注册的状态同步到目标端。

另外,迁移过程中发生变更的数据如何迁移?如果不迁移变更的数据,那数据必然不一致,也表明迁移还不能结束,因此Qemu一般通过数据迁移准备、数据迁移、数据迁移收尾三个步骤来完成。

循环调用磁盘和内存迁移函数也是按阶段来分别调用的。首先,循环调用磁盘和内存迁移函数的迁移数据准备功能,即前期准备工作,例如把磁盘按block为单位组织成一个数组,并设置记录脏块机制;把内存所有页全部设置为脏页,并发送开始迁移的标志到VM’的进程。

紧接着,需要进行真正的数据迁移,Qemu在这个阶段调用磁盘和内存迁移函数的第二步骤功能,并且要求必须等磁盘数据迁移完成后才会执行内存数据迁移。如图 1-4所示,Qemu首先会进行磁盘(内存)的全量数据迁移,依次将每个block(页)迁移到目标端DestHost。


图 1-4 全量数据迁移示意图

然后再通过多次迭代,将迁移过程中虚拟机产生的新数据迁移到目标端DestHost(如图 1-5所示)。这一迭代过程是收敛的,收敛依据与之前设置的带宽、最大停机时间有关。同时,在迭代过程中,Qemu将边迁移边记录剩下的脏数据大小,并与停机时间进行比较,如果这个值比停机时间大,那么继续迁移,如果比停机时间小,那么源端Qemu进程就会暂停,从而避免产生新的脏数据,以便进行迁移收尾工作。
在虚拟机暂停之后,进入第三步迁移收尾工作,源端Qemu进程会把磁盘、内存脏数据和设备状态一次性同步到目标端,完成时VM和VM’的数据将会一致。这时,上层管理软件会把VM关闭,并把VM’的vcpu恢复运行状态,整个虚拟机的数据迁移就完成了。

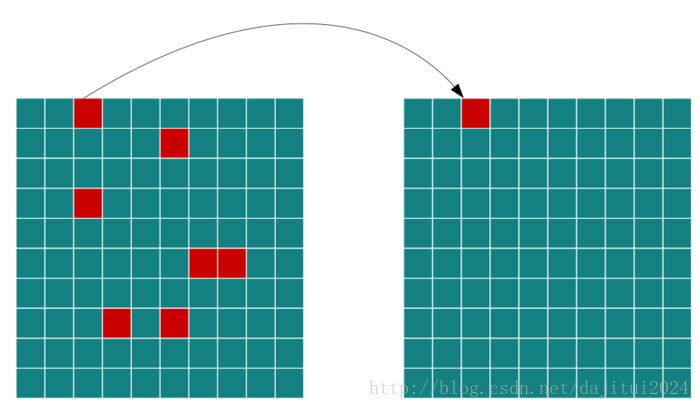

图 1-5 增量数据迁移示意图

切换阶段

  • Step.5 数据迁移完成后,VM关闭,VM’作为它的一个完全拷贝,在DestHost上运行着,但网络还是不通的(如图 1-2所示)。VM’通过DestHost的vswitch 连接到物理机网卡,vswitch相当于一个虚拟交换机,而VM从SourceHost迁移到DestHost,在网络上相当于把网线从一个交换机拔下插到另一个交换机上,此时就需要一次arp广播,告知VM的mac地址已经变更到另外一台交换机的某个端口。

这就是迁移完成后的网络切换,由于切换时间很短,少于tcp的超时重传时间,因此对于原VM上跑着网络服务程序几乎是无感知的。此后,如图 1-6所示,目标端DestHost虚拟机就具备和用户直接进行交互的能力,而源端SourceHost虚拟机此时就可以删除。


图 1-6 完成虚拟机迁移示意图

整个迁移过程对用户来说是透明的。
虽然,当前KVM虚拟化在线迁移能够满足大多数情况下的用户虚拟机迁移,但还存在以下问题:

- 在磁盘和内存负载高的情况下,存在迁移无法完成的情况;
- 跨机迁移存在网络中断时间长的问题;
- 跨存储类型的场景下如何进行迁移;
- 如何应用迁移进行虚拟机组件的更新。
