第162天:canvas中Konva库的使用方法

简介: 本篇接着上一篇:第157天:canvas基础知识详解  继续来写。 五、Konva的使用快速上手 5.1 Konva的整体理念                   Stage                     |              +------+------+            ...
+关注继续查看

本篇接着上一篇:第157天:canvas基础知识详解  继续来写。

五、Konva的使用快速上手

5.1 Konva的整体理念

                  Stage

                    |

             +------+------+

             |             |

           Layer         Layer

             |             |

       +-----+-----+     Shape

       |           |

     Group       Group

       |           |

       +       +---+---+

       |       |       |

    Shape   Group    Shape

               |

               +

               |

             Shape

5.2 Konva矩形案例

5.2.1 创建一个矩形: Konva.Rect(option);



 1 //Konva使用的基本案例
 2     //第一步:创建舞台
 3     var stage = new Konva.Stage({
 4         container: 'container',     //需要存放舞台的Dom容器
 5         width: window.innerWidth,   //设置全屏
 6         height: window.innerHeight
 7     });
 8
 9     //第二步:创建层
10     var layer = new Konva.Layer();  //创建一个层
11     stage.add(layer);               //把层添加到舞台
12
13     //第三步: 创建矩形
14     var rect = new Konva.Rect({     //创建一个矩形
15         x: 100,                     //矩形的x坐标,相对其父容器的坐标
16         y: 100,
17         width: 100,                 //矩形的宽度
18         height: 100,                //矩形高度
19         fill: 'gold',               //矩形填充的颜色
20         stroke: 'navy',             //矩形描边的颜色
21         strokeWidth: 4,             //填充宽度
22         opactity: .2,               //矩形的透明度
23         scale: 1.2,                 //矩形的缩放 1:原来大小
24         rotation: 30,               //旋转的角度,是deg不是弧度。
25         cornerRadius: 10,           //圆角的大小(像素)
26         id: 'rect1',                //id属性,类似dom的id属性
27         name: 'rect',
28         draggable: true             //是否可以进行拖拽
29     });
30
31     //创建一个组
32     var group = new Konva.Group({
33         x: 40,
34         y: 40,
35     });
36     group.add( rect );  //把矩形添加到组中
37
38     //第四步: 把形状放到层中
39     layer.add( group ); //把组添加到层中
40     layer.draw();       //绘制层到舞台上



5.3 Konva的动画系统

5.3.1 tween对象(重点)

  • tween,英文意思:两者之间, 英 [twiːn] [twin]
  • tween是控制Konva对象进行动画的核心对象。
  • tween可以控制所有数字类型的属性进行动画处理,比如:x, y, rotation, width, height, radius, strokeWidth, opacity, scaleX



 1 //案例:
 2 var tween = new Konva.Tween({
 3     node: rect,             //要进行动画的Konva对象
 4     x: 300,                 //要进行动画的属性
 5     opacity: .8,
 6     duration: 1,            //持续时间
 7     easing: Konva.Easings.EaseIn, //动画的动画效果
 8     yoyo: true,             //是否进行循环播放的设置
 9     onFinish: function() {
10         //动画执行结束后,执行此方法
11     }
12 });
13
14 tween.play();   //启动动画
15 tween的控制方法
16 otween.play(), //播放动画
17 otween.pause(), //暂停动画
18 otween.reverse(), //动画逆播放
19 otween.reset(), //重置动画
20 otween.finish(), //立即结束动画
21 oseek:英文:寻找 英 [siːk] 美 [sik]
22 tween的缓动控制选项
23 oKonva.Easings.Linear //线性
24 oKonva.Easings.EaseIn //缓动,先慢后快
25 oKonva.Easings.EaseOut //先快后慢
26 oKonva.Easings.EaseInOut //两头慢,中间快
27 oKonva.Easings.BackEaseIn //往回来一点,然后往前冲,汽车启动类似...
28 oKonva.Easings.BackEaseOut
29 oKonva.Easings.BackEaseInOut
30 oKonva.Easings.ElasticEaseIn //橡皮筋 英 [ɪ'læstɪk] 美 [ɪ'læstɪk]
31 oKonva.Easings.ElasticEaseOut
32 oKonva.Easings.ElasticEaseInOut
33 oKonva.Easings.BounceEaseIn //弹跳;弹起,反跳;弹回 英 [baʊns] 美 [baʊns]
34 oKonva.Easings.BounceEaseOut
35 oKonva.Easings.BounceEaseInOut
36 oKonva.Easings.StrongEaseIn //强力
37 oKonva.Easings.StrongEaseOut
38 oKonva.Easings.StrongEaseInOut



5.3.2 动画to的使用

  • to就是对tween的封装,比较简单好用。



 1 //案例:
 2     var rect = new Konva.Rect({
 3         x: 10,
 4         y: 10,
 5         width: 100,
 6         height: 100,
 7         fill: 'red'
 8     });
 9     layer.add(rect);
10     layer.draw();
11
12     //动画系统
13     rect.to({
14         x: 100,
15         y: 100,
16         opactity: .1,
17         duration: 3,
18         onFinish: function() {
19
20         }
21     });
22
23     //to: 就是对tween的简单应用。



5.3.3 Animate的应用

  • Animation动画,实际上就是浏览器通知开发者进行绘制,并提供当前的时间



 1 var anim = new Konva.Animation(function(frame) {
 2         //动画系统提供的frame有三个属性可以使用:
 3         var time = frame.time, // 动画执行的总时间
 4             timeDiff = frame.timeDiff, // 距离上一帧的时间
 5             frameRate = frame.frameRate; // 帧率(既1000/间隔时间)
 6
 7        //动画的动作
 8
 9     }, layer);
10
11     anim.start();//启动动画
12
13     //anim.stop();//结束动画



5.3.4 循环播放动画的实现

 1  //总体思路,使用tween 配合onFinish事件中重新播放动画,达到循环播放的效果
 2     var loopTween = new Konva.Tween({
 3         node: star, //设置要表现动画的 Konva对象
 4         rotation: 360,  //旋转360度
 5         duration: 2,    //动画持续时间
 6         easing: Konva.Easings.Linear,
 7         onFinish: function() {
 8             // this === loopTween //true
 9             this.reset();//重置动画
10             this.play(); //重新播放动画
11         }
12     });
13     loopTween.play();

5.3.5 回放且循环播放动画

  • yoyo属性可以进行对动画进行播放完后,回放当前动画,并持续循环来回切换播放。



1  rect.to({
2         duration: 2,
3         scale: 1.5,
4         yoyo: true// 此设置也可以用于 tween
5     });



5.3.6 进度条案例

5.3.7 传智官网案例

  • 三角函数的补充
    • Math.sin(弧度); //夹角对面的边 和 斜边的比值
    • Math.cos(弧度); //夹角侧边 与斜边的比值

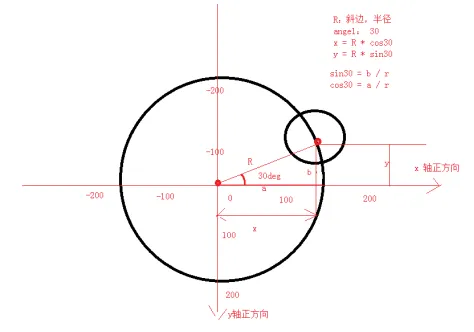

  • 圆形上面的点的坐标的计算公式
    • x =x0 + Math.cos(rad) * R;//x0y0是圆心点坐标
    • y =y0 + Math.sin(rad) * R;//注意都是弧度

  • group的灵活运用
    • konvagroup很灵活,每个group都有自己的坐标系
    • group可以包含其他的group,可以对group做整个组的动画

group可以通过getChidren();//可以拿到直接子级元素。



1 var group = new Konva.Group({
2         x: 0,
3         y: 0
4     });
5     group.add(rect);



5.4 Konva的事件(重要)

 1  var rect = new Konva.Rect({
 2         x: 100,
 3         y: 100,
 4         fill: 'red',
 5         width: 200,
 6         height: 200
 7     });
 8
 9     //绑定事件 Konva支持事件:mouseover, mouseout, mouseenter, mouseleave, mousemove, mousedown, mouseup, mousewheel, click, dblclick, dragstart, dragmove, and dragend
10
11     rect.on('click', function(){   //jQuery一模一样!!
12         console.log('^_^  ^_^');
13     });
14
15     //绑定多个事件
16     rect.on('click mousemove',function(e){
17
18     });
19
20     //解除绑定事件
21     rect.off('click');             //这不是jQuery吗?
22
23     //触发事件
24     rect.fire('click');
25
26     //取消事件冒泡
27     rect.on('click', function(evt) {
28       alert('You clicked the circle!');
29       evt.cancelBubble = true;      //取消事件冒泡
30     });

5.5 Konva的选择器

  • 选择方法。
    • ID选择法:stage.find('#id'); //此方法返回的是一个数组
    • name选择法:group.findOne('.name');//返回一个Konva对象
    • type选择法: group.find('Circle');//查找所有的圆形Konva对象



1  //组中查找圆形的Konva对象
2     groupCircle.find('Circle').each(function( circle, index ){
3         circle.setZIndex( 3 - index );
4     });



5.6 饼状图案例

  • wedge: 楔形

5.7 柱状图案例

  • histogram n. [统计] 直方图;柱状图 英 ['hɪstəgræm] ['hɪstəɡræm]



六、Canvas项目实战



七、Canvas优化

 1 <!-- requestAnim shim layer by Paul Irish -->
 2     window.requestAnimFrame = (function(){
 3       return  window.requestAnimationFrame       ||
 4               window.webkitRequestAnimationFrame ||
 5               window.mozRequestAnimationFrame    ||
 6               window.oRequestAnimationFrame      ||
 7               window.msRequestAnimationFrame     ||
 8               function(/* function */ callback, /* DOMElement */ element){
 9                 window.setTimeout(callback, 1000 / 60);
10               };
11     })();
12
13
14 // example code from mr doob : http://mrdoob.com/lab/javascript/requestanimationframe/
15
16 var canvas, context, toggle;
17
18 init();
19 animate();
20
21 function init() {
22
23     canvas = document.createElement( 'canvas' );
24     canvas.width = 512;
25     canvas.height = 512;
26
27     context = canvas.getContext( '2d' );
28
29     document.body.appendChild( canvas );
30
31 }
32
33 function animate() {
34     requestAnimFrame( animate );
35     draw();
36
37 }
38
39 function draw() {
40
41     var time = new Date().getTime() * 0.002;
42     var x = Math.sin( time ) * 192 + 256;
43     var y = Math.cos( time * 0.9 ) * 192 + 256;
44     toggle = !toggle;
45
46     context.fillStyle = toggle ? 'rgb(200,200,20)' :  'rgb(20,20,200)';
47     context.beginPath();
48     context.arc( x, y, 10, 0, Math.PI * 2, true );
49     context.closePath();
50     context.fill();
51
52 }
