Android上的第三方开源DrawableView支持手写，类似于写字板。DrawableView支持改变画笔颜色，画笔线条粗细，画布的手势缩放和拖曳显示部分区域。并最终支持将手绘的图保存到本地。
在github上的项目主页：https://github.com/PaNaVTEC/DrawableView
先把布局文件中写一个DrawableView：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical" >

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="vertical" >

        <Button
            android:id="@+id/strokeWidthPlusButton"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="画笔宽度+" />

        <Button
            android:id="@+id/strokeWidthMinusButton"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="画笔宽度-" />

        <Button
            android:id="@+id/changeColorButton"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="画笔颜色" />

        <Button
            android:id="@+id/undoButton"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="撤销上一步" />

         <Button
            android:id="@+id/saveButton"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="保存成图片" />

    </LinearLayout>

    <me.panavtec.drawableview.DrawableView
        android:id="@+id/paintView"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</LinearLayout>

Java代码：

import android.app.Activity;
import android.graphics.Bitmap;
import android.graphics.Color;
import android.os.Bundle;
import android.os.Environment;
import android.util.Log;
import android.view.View;
import android.widget.Button;

import java.io.File;
import java.io.FileOutputStream;
import java.io.IOException;
import java.util.Random;
import me.panavtec.drawableview.DrawableView;
import me.panavtec.drawableview.DrawableViewConfig;

public class MainActivity extends Activity {

	private DrawableView drawableView;
	private DrawableViewConfig config = new DrawableViewConfig();

	@Override
	protected void onCreate(Bundle savedInstanceState) {
		super.onCreate(savedInstanceState);
		setContentView(R.layout.activity_main);

		drawableView = (DrawableView) findViewById(R.id.paintView);


		// 画笔宽度-
		Button strokeWidthMinusButton = (Button) findViewById(R.id.strokeWidthMinusButton);

		// 画笔宽度+
		Button strokeWidthPlusButton = (Button) findViewById(R.id.strokeWidthPlusButton);

		// 改变画笔颜色
		Button changeColorButton = (Button) findViewById(R.id.changeColorButton);

		// 撤销上一步绘画操作
		Button undoButton = (Button) findViewById(R.id.undoButton);

		Button saveButton = (Button) findViewById(R.id.saveButton);

		// 画笔颜色
		config.setStrokeColor(Color.RED);

		// 画布边界
		config.setShowCanvasBounds(true);

		// 设置画笔宽度
		config.setStrokeWidth(10.0f);

		// 缩放
		config.setMinZoom(1.0f);
		config.setMaxZoom(3.0f);

		// 高和宽
		config.setCanvasHeight(500);
		config.setCanvasWidth(700);

		drawableView.setConfig(config);

		strokeWidthPlusButton.setOnClickListener(new View.OnClickListener() {

			@Override
			public void onClick(View v) {
				// 增宽则每次增加10
				config.setStrokeWidth(config.getStrokeWidth() + 10);
			}
		});

		strokeWidthMinusButton.setOnClickListener(new View.OnClickListener() {

			@Override
			public void onClick(View v) {
				// 减宽则每次减小10
				config.setStrokeWidth(config.getStrokeWidth() - 10);
			}
		});

		changeColorButton.setOnClickListener(new View.OnClickListener() {

			@Override
			public void onClick(View v) {
				// 测试期间，随机生成一些颜色
				Random random = new Random();
				config.setStrokeColor(Color.argb(255, random.nextInt(256), random.nextInt(256), random.nextInt(256)));
			}
		});

		undoButton.setOnClickListener(new View.OnClickListener() {

			@Override
			public void onClick(View v) {
				drawableView.undo();
			}
		});

		saveButton.setOnClickListener(new View.OnClickListener() {

			@Override
			public void onClick(View v) {
				try {
					saveBitmapToSDCard();
				} catch (IOException e) {
					e.printStackTrace();
				}
			}
		});
	}

	// 将用户手绘的DrawableView转化为图片保存到本地系统默认的图片库中。
	private void saveBitmapToSDCard() throws IOException {

		// 从DrawableView获得Bitmap
		Bitmap bmp = drawableView.obtainBitmap();

		File parent_path = Environment.getExternalStoragePublicDirectory(Environment.DIRECTORY_PICTURES);

		File f = new File(parent_path.getAbsoluteFile(), "myDrawableView.png");
		f.createNewFile();

		Log.d("保存图片的路径", f.getAbsolutePath());

		FileOutputStream fos = new FileOutputStream(f);
		bmp.compress(Bitmap.CompressFormat.PNG, 100, fos);
		fos.flush();
		fos.close();

		Log.d("保存图片", "成功");
	}
}

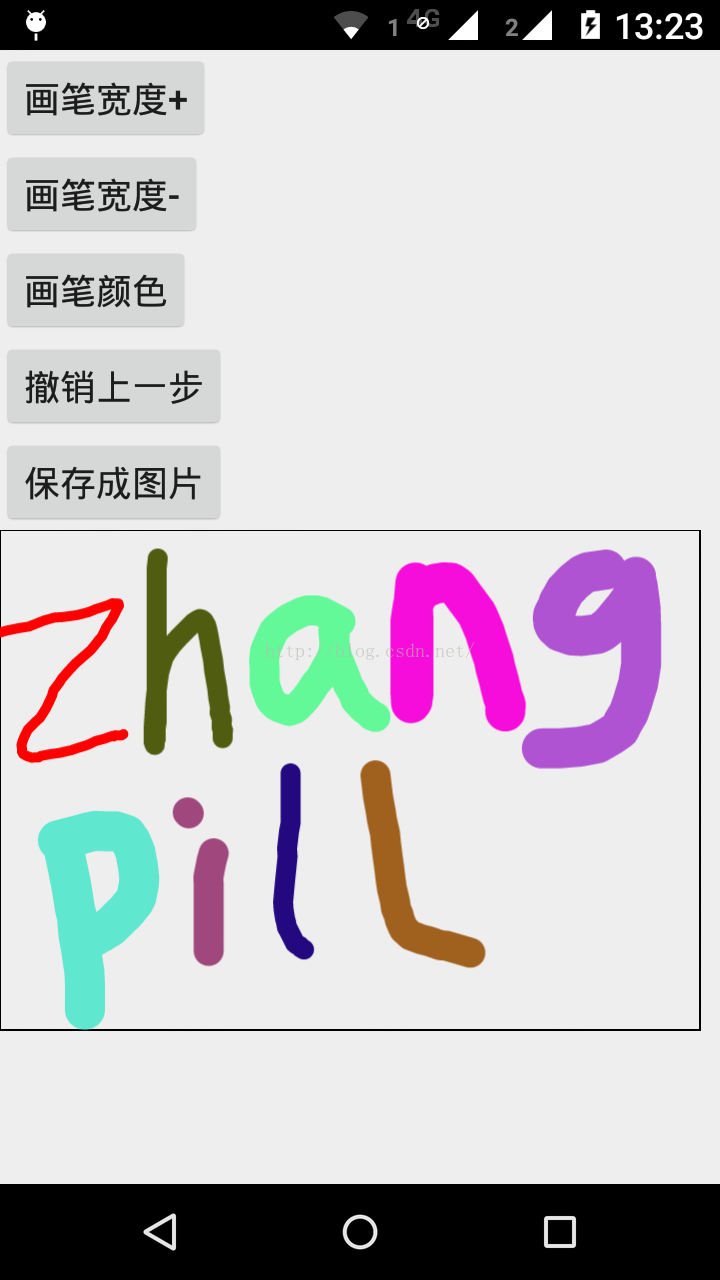

运行结果如图：

默认的，在未发布的debug阶段，DrawableView会在画布上添加一些log日志输出。如果不打算在画布中显示log，可以修改DrawableView的源代码去掉DrawableView默认的log日志。关键代码有两行，在CanvasDrawer的库文件源代码中：

initLogger();

...

canvasLogger.log(canvas, canvasRect, viewRect, scaleFactor);

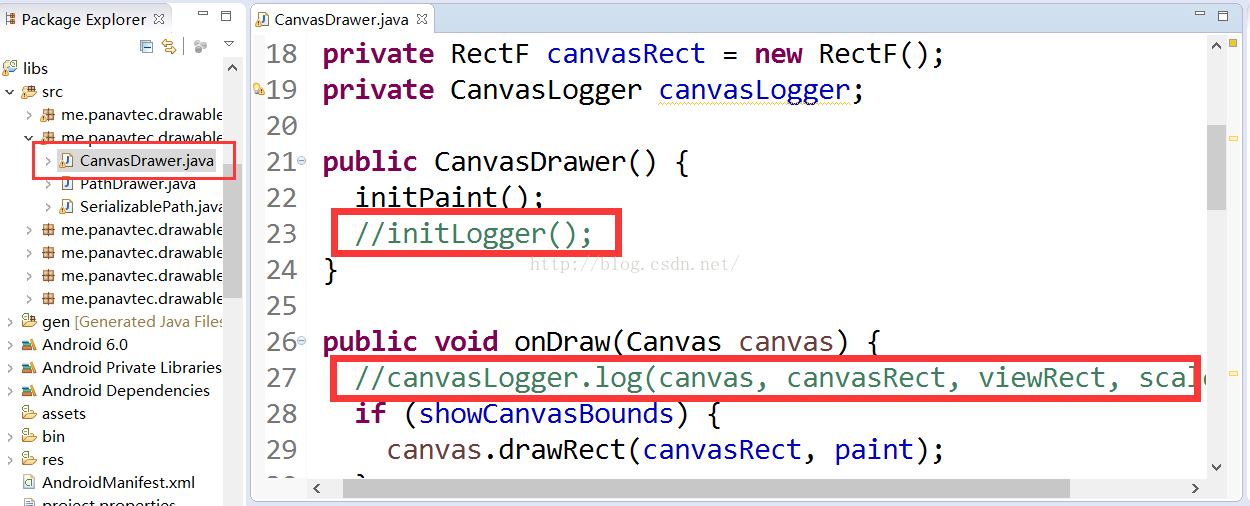

将这两行注释掉即可，如图：
