Android GradientDrawable与附录文章1类似，这次以XML而非Java代码形式实现。比如写好一个shape文件放在res/drawable目录下，名字比如可以命名为gradient.xml。
然后在上层Java代码里面就可以使用这个shape文件，比如是一个ImageView文件，把这个shape文件加载：

ImageView image= (ImageView) findViewById(R.id.imageView);
image.setImageDrawable(getResources().getDrawable(R.drawable.gradient));

下面是GradientDrawable以不同xml代码实现的不同结果。

（一）线性渐变的GradientDrawable。

shape代码：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">

    <gradient
        android:angle="45"
        android:centerColor="@android:color/holo_orange_dark"
        android:endColor="@android:color/holo_blue_dark"
        android:startColor="@android:color/holo_red_dark" />

    <stroke
        android:width="20dip"
        android:color="@android:color/black"
        android:dashGap="2dip"
        android:dashWidth="10dip" />
</shape>

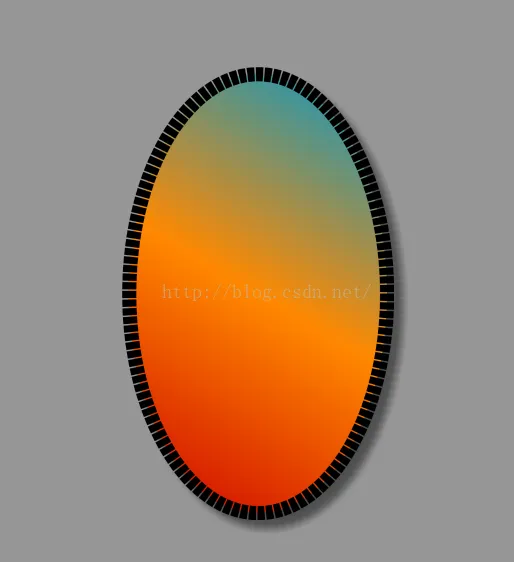

结果：

没有dash间断分割的xml代码：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="oval">

    <gradient
        android:angle="135"
        android:centerColor="@android:color/holo_orange_dark"
        android:endColor="@android:color/holo_blue_dark"
        android:startColor="@android:color/holo_red_dark" />

    <stroke
        android:width="20dip"
        android:color="@android:color/black" />
</shape>

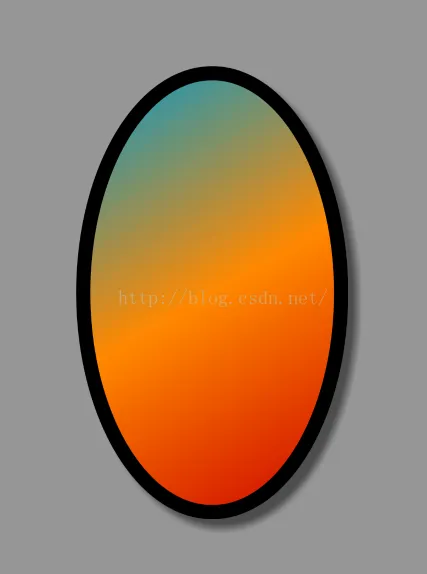

结果：

以上是GradientDrawable的线性渐变。

（二）ring环形的GradientDrawable。

设定Android shape=ring，制作一个圆环。如代码：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="ring"
    android:thickness="20dp"
    android:useLevel="false">

    <gradient
        android:angle="90"
        android:centerColor="@android:color/holo_orange_dark"
        android:endColor="@android:color/holo_blue_dark"
        android:startColor="@android:color/holo_red_dark" />

</shape>

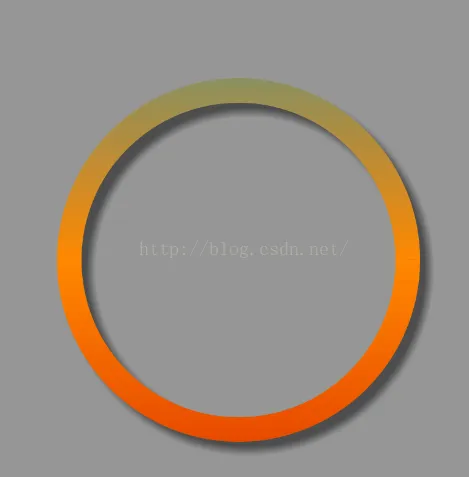

结果：

这句代码：

android:thickness="20dp"

圆环的厚度。

给圆环描边（假设是5dp）：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="ring"
    android:thickness="30dp"
    android:useLevel="false">

    <gradient
        android:angle="90"
        android:centerColor="@android:color/holo_orange_dark"
        android:endColor="@android:color/holo_blue_dark"
        android:startColor="@android:color/holo_red_dark" />

    <stroke android:width="5dp"
        android:color="@android:color/black" />

</shape>

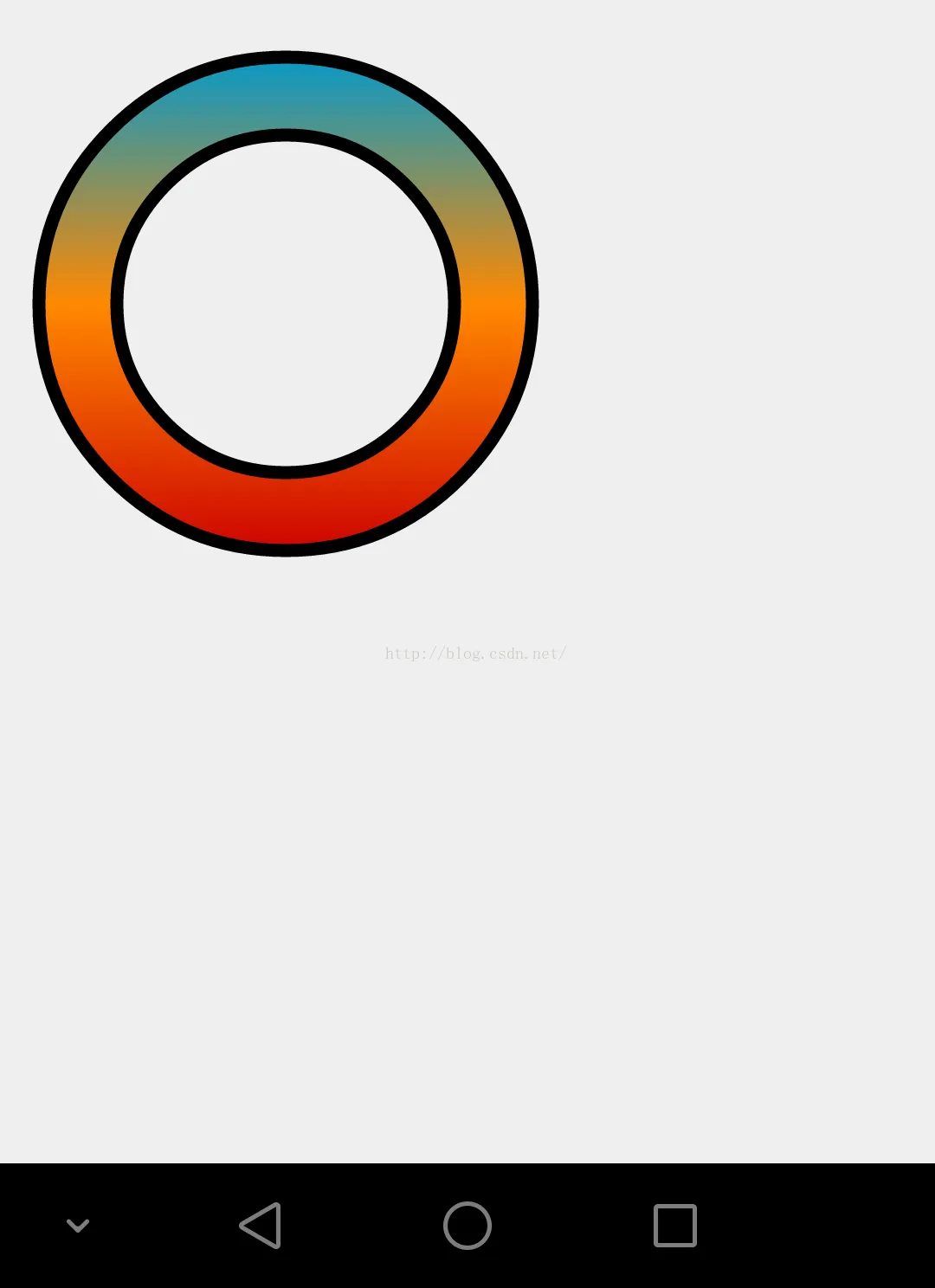

结果：

（三）渐变矩形。

代码：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">

    <gradient
        android:angle="90"
        android:endColor="@android:color/holo_green_light"
        android:startColor="@android:color/transparent" />

</shape>

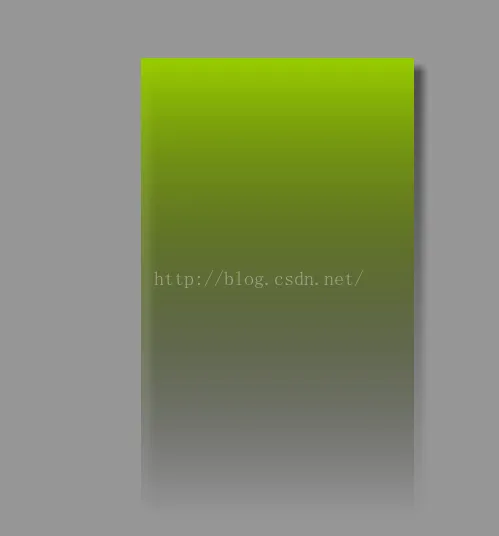

结果：

（四）渐变线。

用andriod的shape直接设置属性为line即可画一个实现，同时设定size的高度值为1px或者1dp，这很简单就实现了。但是如果要画一个渐变的线，直接使用line就复杂难办了。解决这个问题可以转化一下，我们画一个矩形，但是这个矩形的高度只有1px或1dip，这样就把一个矩形变矮成一条线，矩形的渐变很容易实现。比如实现一个从两边到中间逐渐变黑的高度仅仅为1px的线条，那么可以画一个矩形，设置这个矩形的开始、中间、结束渐变颜色值，同时设定它的高度值是1px，从而就实现了一个渐变线，代码例子：

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">

    <gradient
        android:angle="0"
        android:centerColor="@android:color/black"
        android:endColor="@android:color/transparent"
        android:startColor="@android:color/transparent" />

    <size android:height="1px" />

</shape>

结果：
