python matplotlib绘图时图例显示问题

简介: 在使用python matplotlib库绘制数据图时,需要使用图例标注数据类别,但是传参时,会出现图例解释文字只显示第一个字符,需要在传参时在参数后加一个逗号(应该是python语法,加逗号,才可以把参数理解为元组类型...
+关注继续查看

在使用python matplotlib库绘制数据图时,需要使用图例标注数据类别,但是传参时,会出现图例解释文字只显示第一个字符,需要在传参时在参数后加一个逗号(应该是python语法,加逗号,才可以把参数理解为元组类型吧),就可解决这个问题,示例如下

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.ticker import MultipleLocator
from pylab import mpl

xmajorLocator = MultipleLocator(24 * 3) #将x轴主刻度标签设置为24 * 3的倍数
ymajorLocator = MultipleLocator(100 * 2) #将y轴主刻度标签设置为100 * 2的倍数

# 设置中文字体
mpl.rcParams['font.sans-serif'] = ['SimHei']

# 导入文件数据
data = np.loadtxt('H:/dataset/爸爸去哪儿/统计数据_每小时_ba.csv', delimiter=',', dtype=int)

# 截取数组数据
x = data[:, 0]
y = data[:, 1]


plt.figure(num=1, figsize=(8, 6))

ax = plt.subplot(111)
ax.xaxis.set_major_locator(xmajorLocator)
ax.yaxis.set_major_locator(ymajorLocator)
ax.xaxis.grid(True, which='major') #x坐标轴的网格使用主刻度
ax.yaxis.grid(True, which='major') #x坐标轴的网格使用主刻度

plt.xlabel('时间索引')
plt.ylabel('活动频数')
plt.title('折线图')
plt.xlim(0, 1152)
plt.ylim(0, 2200)
#plt.plot(x, y, 'rs-')
line1 = ax.plot(x, y, 'b.-')
ax.legend(line1, ('微博'))
plt.show()

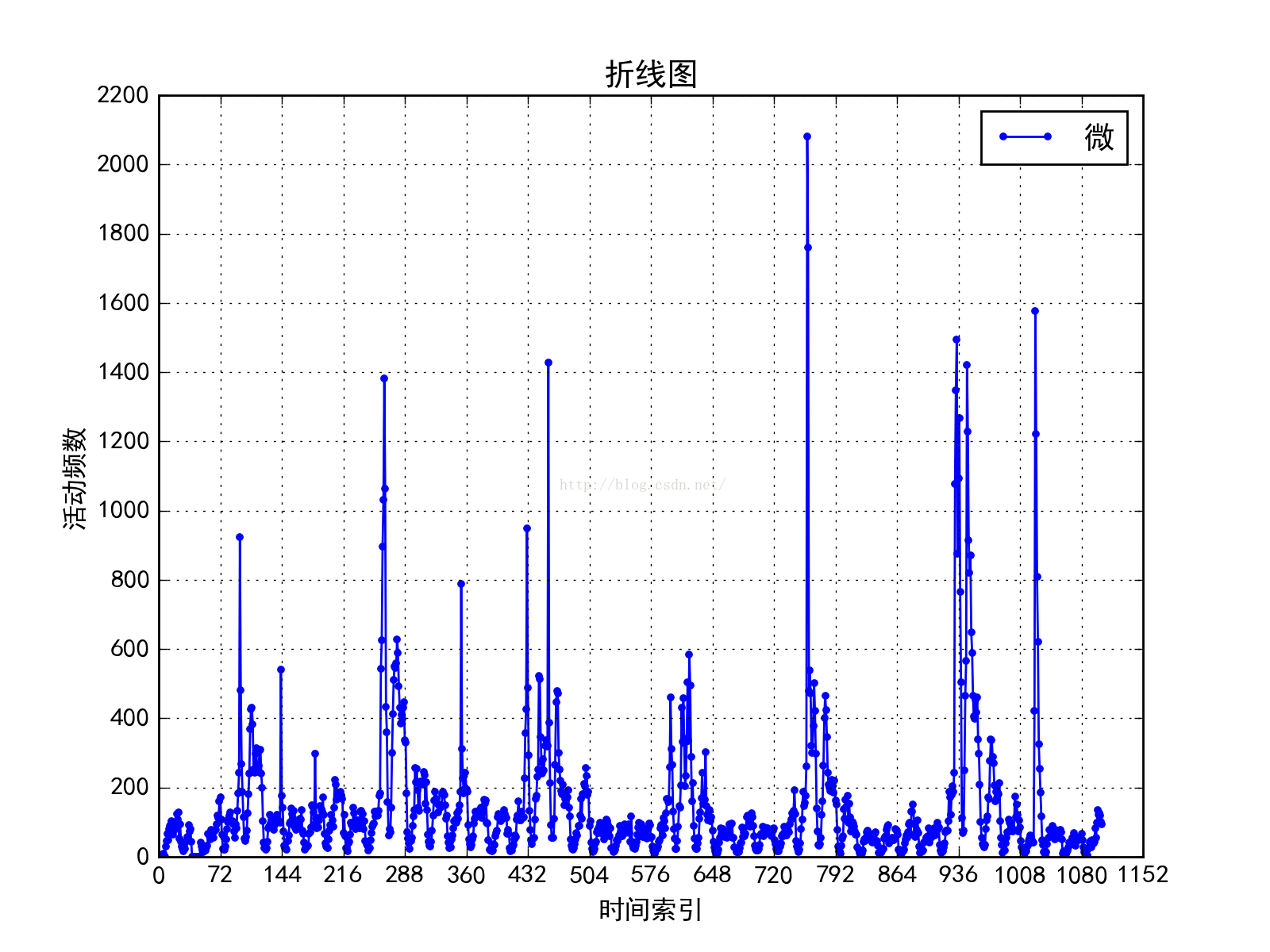

显示效果如下

代码修改

from pylab import mpl

xmajorLocator = MultipleLocator(24 * 3) #将x轴主刻度标签设置为24 * 3的倍数
ymajorLocator = MultipleLocator(100 * 2) #将y轴主刻度标签设置为100 * 2的倍数

# 设置中文字体
mpl.rcParams['font.sans-serif'] = ['SimHei']

# 导入文件数据
data = np.loadtxt('H:/dataset/爸爸去哪儿/统计数据_每小时_ba.csv', delimiter=',', dtype=int)

# 截取数组数据
x = data[:, 0]
y = data[:, 1]


plt.figure(num=1, figsize=(8, 6))

ax = plt.subplot(111)
ax.xaxis.set_major_locator(xmajorLocator)
ax.yaxis.set_major_locator(ymajorLocator)
ax.xaxis.grid(True, which='major') #x坐标轴的网格使用主刻度
ax.yaxis.grid(True, which='major') #x坐标轴的网格使用主刻度

plt.xlabel('时间索引')
plt.ylabel('活动频数')
plt.title('折线图')
plt.xlim(0, 1152)
plt.ylim(0, 2200)
#plt.plot(x, y, 'rs-')
line1 = ax.plot(x, y, 'b.-')
ax.legend(line1, ('微博',)) # 多加一个逗号
plt.show()

显示效果如下
