Weex Android Border绘制
在Android/iOS/H5开发中，为View/Component添加border是一个常见的需求。然而Android SDK并没有直接提供border的支持，需要开发者自行实现。本文首先阐述border问题的定义以及几种棘手的case，随后探讨目前Android平台上解决border问题的方案及其优劣，之后详细阐述Weex的border解决方案，并总结此问题。
背景
在Weex中，border实际上代表了四个属性，即border-width, border-color, border-style, border-radius，实际上Weex并不支持border这个shorthand。这四个属性的默认值和所支持的值与W3C略有不同：
border-width：默认值为0，支持设置为大于零的长度（单位是像素）。border-width是border-top-width,border-right-width,border-bottom-width，border-left-width这四个属性的缩写。border-color: 默认值为black，支持值为某个颜色值。border-color是border-top-color,border-right-color,border-bottom-color,border-left-color这四个属性的缩写。border-style: 默认值为solid，支持值为solid，dotted，dashed。border-style是border-top-style,border-right-style,border-bottom-style,border-left-style的缩写。border-style不支持none，这与W3C标准不同，但却避免了border-style:none时，需要将border-width置为0的问题。border-style:dotted会绘制长宽和border-width相等的正方形，而不是W3C中规定的圆。
border-radius： 默认值为0，支持设置为大于0的长度（单位是像素）。此属性指示user-agent在某个角落（左上，右上，右下，左下），使用指定的半径画一段圆心角为90度的椭圆弧。border-radius是border-top-left-radius,border-top-right-radius,border-bottom-right-radius,border-bottom-left-radius这四个属性的缩写。
在根据以上属性绘制border时，需要考虑以下几个case的处理方法。
Corner Shaping
在W3C中，当border-radius大于0时，会使用一段椭圆弧来链接邻接的两条边。这段弧的宽度是由border-width决定的，且邻接两边的border-width可能不一致，因此inner-corner和outer-corner可能只能绘制出一条来。
当border-x-y-radius <= border-x-width或border-x-y-radius <= border-y-width时
代码片段：
<img src="http://www.fresher.ru/manager_content/images2/kadry-veka/big/2-1.jpg"
style="width:200px; height:300px; background-color:#0000ff;margin:50px;
box-sizing:border-box;
padding: 20px;
border-color:#000000;
border-style:solid;
border-top-width: 30px;
border-left-width: 50px;
border-top-left-radius: 20px"/>渲染结果如下所示:
上述代码对左上角设置了border-radius，且border-radius小于邻接两边中某一边的border-width，此时只绘制outer-corner，不绘制inner-corner，即outer-corner表现为圆角，inner-corner表现为直角，且左上角圆弧对应的椭圆圆心在黑色的border区域内。
当border-x-y-radius > border-x-width 且 border-x-y-radius > border-y-width时
代码片段：
<img src="http://www.fresher.ru/manager_content/images2/kadry-veka/big/2-1.jpg"
style="width:200px; height:300px; background-color:#0000ff;margin:50px;
box-sizing:border-box;
padding: 20px;
border-color:#000000;
border-style:solid;
border-top-width: 30px;
border-left-width: 50px;
border-top-left-radius: 80px"/>渲染结果如下所示：
上述代码对左上角设置了border-radius，且border-radius大于邻接两边任意一边的border-width，此时同时绘制outer-corner和inner-corner，即inner-corner和outer-corner均表现为圆角，且左上角圆弧对应的椭圆圆心在黑色border区域外。
Corner Clipping
Weex暂不支持设置background-clip属性，因此应用默认值，即background-clip:border-box。如果设置了border-radius，就要求border-box裁剪到指定的圆角矩形（可能退化成椭圆）区域，否则裁剪到一个矩形区域。同时CSS Backgrounds and Borders Module Level 3要求background-color需要延伸到border区域下面。因此对应于下面的代码片段
<img src="http://www.fresher.ru/manager_content/images2/kadry-veka/big/2-1.jpg"
style="width:300px; height:300px; background-color:#0000ff;margin:50px;
box-sizing:border-box;
padding: 20px;
border-color:#000000;
border-style:dashed;
border-width: 30px;
border-radius: 150px"/>需要得到如下渲染效果:
其中，border-style是dotted，所以可以在黑色的border下面的蓝色的背景。由于设置了padding，因此在使用蓝色背景填充padding区域，表现为蓝色圆环。border，padding，content区域均按照background-clip:border-box进行clip。
Overlapping-Curvers
由于在border-radius没有最大值，因此两个相邻的border-radius的和可能大于css box model的width，导致两条弧有重合的部分。在遇到这种情况时，userAgent必须根据下面的算法对border-radius进行缩放：
Let f = min(Li/Si), where i ∈ {top, right, bottom, left}, Si is the sum of the two corresponding radii of the corners on side i, and Ltop = Lbottom = the width of the box, and Lleft = Lright = the height of the box. If f < 1, then all corner radii are reduced by multiplying them by f.
即对于如下的代码片段：
<img src="http://www.fresher.ru/manager_content/images2/kadry-veka/big/2-1.jpg"
style="width:200px; height:300px; background-color:#0000ff;margin:50px;
box-sizing:border-box;
padding: 20px;
border-color:#000000;
border-style:solid;
border-top-width: 30px;
border-left-width: 50px;
border-right-width: 30px;
border-top-left-radius: 180px;
border-top-right-radius: 220px"/>需要如下的渲染效果：
其中左上角和右上角的border-radius相加已经超过width，此时按照上述算法，对所有的border-radius按照系数0.5进行缩放，并使用缩小后的border-radius进行渲染。
现状
目前Android SDK(截至至Android 7.0, API 24, Nougat) 不支持border，想要绘制border，需要开发者使用一些hack方案。由于Android支持为View设置一个背景图层（Drawable），常见的android border绘制方案均是使用背景图层绘制border，下面列举主流的border绘制方案及其优劣。
9-Patch
9-Patch是一种Android下的一种图片格式，可以为这种图片定义可缩放区和不可缩放区，以避免图片缩放带来的模糊问题。通过9-Patch，把border的直线区域定义成可缩放区域，圆角区域定位为不可缩放区域，来绘制border，同时解决图片缩放带来的模糊问题。
优点
- 简单，使用可视化工具处理图片，无需代码。
缺点
- 扩展性极差，例如需要为每一个不同的
border-color或border-style提供一张图片。
因此9-Patch方案适用于简单的border样式，且样式在编译时就已经确定了情况。
<shape>
<shape>描述一个基本图形，例如矩形、圆形、圆角矩形等。<shape>可以使用XML或Java代码定义，二者基本等价。鉴于使用XML可读性较高，下面使用XML定义一个<shape>。
<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android" >
<!-- border-radius -->
<corners android:radius="20px" />
<!-- background-color -->
<solid android:color="#0000FF" />
<!-- border-width & border-color -->
<stroke
android:width="30px"
android:color="#000000" />
</shape>
可得到如下的渲染效果
优点
- 使用XML编写，逻辑简单，可读性强
- 具有一定的扩展性，可以通过Java代码操作ShapeDrawable的属性。
缺点
<shape>不支持border-x-style, border-x-color, border-x-width。常用的hack办法是通过<layer-list>，在的上面<shape>遮盖一层，以实现单边的效果。下图通过遮盖的方法，隐藏了bottom这条边，保持left,top,right三条边的显示：
这样做有如下几个缺陷：
- view中几乎每一个像素都绘制了两次，带来了OverDraw问题，会导致一定的性能损失。
- <layer-list>只能解决某条边显示或不显示的问题，无法解决
border-left-style:dotted,border-top-style:dashed这样两边style或color不一致的问题。
适用于复杂度中等的case，且border的各边颜色和style一致的情况。
Canvas
自定义一个Drawable对象，根据border-style, border-radius, border-width, border-color，使用Canvas绘制每一条边。
优点
- 扩展性强，可以解决上述几个方案中无法支持的case。
缺点
- 逻辑复杂，每一条边，每一个角都需要单独处理。
适用于复杂度高，且对性能有要求的情景。
解决方案
Weex Android采用自定义Drawable对象，并通过Canvas来绘制border。
Weex Android在绘制border的时候，依照border的四条边，分别绘制各边。对于每一条边，需要绘制三次，分别是previous-corner，line, post-corner。具体流程如下图所示：。
概念阐述
下面先解释Weex Android绘制border过程中用到的一些名词。
Path
在Android中，Path描述一个闭合的contour或者一条开放的线。例如，可以用Path描述一个椭圆，一条直线，一条Bézier曲线等几何图形。Weex使用Path描述圆角矩形的corner.
PaintStyle
在Android中Paint.Style描述绘制模式。常见的绘制模式有两种，Stroke及Fill。
Fill
Fill 使用指定的颜色填充指定区域，如使用蓝色填充矩形区域。
Stroke
Stroke 使用指定的颜色和宽度，对指定的区域进行描边。例如使用蓝色画笔，画笔宽度为5像素，对矩形进行描边。
处理border-radius
在绘制border前，需要依照Overlapping-Curvers中所述的算法，对border-radius进行缩放。之后的绘制，使用缩放后的border-radius。
绘制background-color
在绘制background-color的时候，根据border-radius, border-width, width, height构造了一个圆角矩形Path，并使用background-color填充这个Path。
绘制border
下面以绘制Top Line为例，阐述绘制一边的方法。绘制其他边的过程与此类似，不再重复论述。
只有当border-width大于0的时候，某条边才会被绘制。而根据border-x-width, border-y-width, border-x-x-radius的大小关系，绘制某条边的时候可能出现下面三种case。
下面图中W1,W2是邻接两边的border-width，R是border-x-y-radius，实线为Paint笔触所走路线，虚线表示辅助线。黄色区域为border-width所影响的填充区域，蓝色区域为邻接两边的过渡区域(若有)。
border-x-y-radius = 0
此时不存在border-corner，top-line与left-line使用直线连接，转折处呈现直角，如下图所示。
border-x-y-radius > 0
此时存在border-corner，top-line与left-line使用椭圆弧连接，椭圆的圆心取决与border-width与border-radius的大小关系。连接top-line与left-line的椭圆弧的圆心角为90℃，top-line负责绘制其中的45℃，left-line负责绘制剩余的45度，下面将阐述top-line负责绘制的45℃椭圆弧，left-line绘制剩余45℃椭圆弧的过程与此类似。
border-x-y-radius <= border-x-width || border-x-y-radius <= border-y-radius
左上角border-corner所对应的椭圆弧的圆心在border的填充区域内，椭圆的长轴和短轴长度相等，椭圆退化成圆，圆的半径是border-x-y-radius/2，绘制圆弧所使用的笔触的宽度也是border-x-y-radius/2
border-x-y-radius > border-x-width && border-x-y-radius > border-y-radius
左上角border-corner所对应的椭圆弧的圆心在border填充区域外，椭圆的一个半轴长为R-W1/2,另一个半轴的长为R-W2/2，绘制圆弧所使用的笔触的宽度为W2.
To be excellent...
按照上述绘制流程，可以完成依照border-width, border-color, border-style, border-radius属性来绘制border的渲染任务。然而为了更好的渲染效果，还需要考虑以下问题：
处理background-clip:border-box属性
background-clip属性描述了background区域和border区域之间的关系。在weex中，默认指定了background-clip: border-box，且该属性不可修改。故有如下关系：
- background-color区域的z-index（假设能为其设置z-index）最小，渲染区域包括border区，content区。
- content区域的z-index大于background-color区域，border区域的z-index大于content区域，border与content渲染区域没有重合，二者之间的距离是padding。
- 如果存在border-radius，background-color区域和content区域可能表现为圆角矩形或椭圆。
- 如果存在半透明效果，透过content或者border，可以看见background-color区域。
下面所示是带有border-radius,padding，background-color属性的view的绘制结果

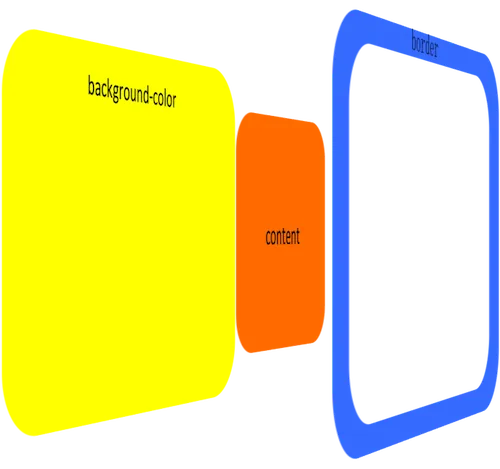

旋60℃后，可以看到background-color, content, border的层次关系。
为了实现上述的效果，下面以<image>为例，阐述几种常见的实现background-clip:border-box属性的方法。需要绘制的view对应的weex描述为
<image src="http://www.fresher.ru/manager_content/images2/kadry-veka/big/2-1.jpg"
style="width:300px; height:300px; background-color:#0000ff;margin:50px;
box-sizing:border-box;
padding: 20px;
border-color:#000000;
border-radius: 150px"></image>
Clip-Path
Android存在Canvas.clipPath()方法，可以把指定的Canvas裁剪成指定的形状。
因此可以先按照上面所述的z轴关系，依次绘制各个区域，绘制的图形均为矩形，矩形的面积为background-color区域的外接矩形。之后利用Canvas.clipPath()，裁剪各个区域，得到上述所示的图形。
这个解决方案相对简单，但是存在下面三个缺陷：
- 对于background-color外接矩形上的每一个将被裁剪的像素，均被background-color，content绘制了两次，存在OverDraw问题，性能可能会有一定程度下降。
- 对于API 18以下的android系统，
Canvas.clipPath()与硬件加速不兼容，需要关闭硬件加速。 - Android的anti-aliasing机制与paint强绑定，由于
Canvas.clipPath()与paint无关，所以不支持anti-aliasing，可能会导致锯齿的出现。

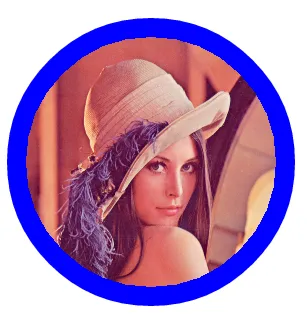

下图是在API 19的Android手机上，渲染的效果，可以看到，content与padding区域的交接处，出现了明显的spatial-aliasing。
Porter-Duff
Porter-Duff是一种alpha-composing的方式，也可以视为blend-mode问题的一个子集。Porter-Duff描述了在GPU渲染时，同时存在区域a和区域b，把区域a和区域b叠加在一起的方式。使用porter-duff，可以实现把区域a和区域b按照z-index叠加或区域a作为区域b的蒙版等效果。
例如对于如下两张图片
,
使用不同的porter-duff叠加方式，可以得到如下叠加结果结果
可以使用Paint.setXfermode(PorterDuffXfermode)来指定porter-duff叠加方式。因此对于image的background-clip:border-box问题，可以先画一个content区域的path，并使用任意颜色填充，之后使用PorterDuffMode.SRC_IN(即上图中的IN)叠加模式绘制image。伪代码如下：
function onDraw(canvas)
//PorterDuff叠加的是两个bitmap，因此需要保存目前canvas已有的信息，并创建一个新的图层。
layer=canvas.saveLayer(0,0,getWidth(),getHeight(),null,Canvas.ALL_SAVE_FLAG);
paint.setColor(Color.BLUE);
Path path=getContentPath();
//先在新图层上绘制蒙版
canvas.drawPath(path,paint);
//下面绘制真正的image，首先设置PorterDuffMode.SRC_IN
paint.setXfermode(SRC_IN);
//将待绘制的image绘制到一个名为extra的Canvas上
super.onDraw(extra);
//每个Canvas都对应于一个bitmap，把extra Canvas对应的bitmap取出，绘制到当前的canvas上
canvas.drawBitmap(getCanvasBitmap(bitmap),0,0,paint);
paint.setXfermode(null);
//恢复正常图层
canvas.restoreToCount(layer);
Porter-Duff可以解决spatial-aliasing的问题，但依然存在下面两个问题
- Overdraw问题依然没有解决
- 需要额外创建一个bitmap来保存蒙版信息，会造成额外的内存消耗。对于这个bitmap的每一个像素，如果使用RGB_565方式存储，需要2个字节，因此对于一个
720*1024的view，需要额外2*720*1024=1440kb额外内存。通常view会存在叠加关系，这导致所需额外内存可能会很多。

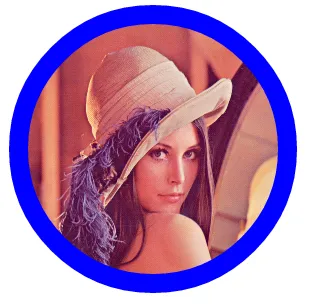

使用Porter-Duff方法，得到如下绘制效果，可以看到spatial-aliasing少了很多。
Shader
在Android中，Path描述一个闭合的contour或者一条开放的线，而Shader描述对这个contour着色的方式。故可以先计算content区域对应的Path，再把图片作为Shader，填充Path区域。
这种方法可以解决OverDraw，spatial-aliasing和低版本API兼容问题，且不带来额外的内存消耗。Shader方案的伪代码如下：
function onDraw()
bounds = getBounds();
path = borderDrawable.getContentPath();
//由于bitmap的大小可能和view的小不一致，因此需要进行缩放。
matrix.setScale(bounds.width() / bitmap.getWidth(),
bounds.height() / bitmap.getHeight());
BitmapShader bitmapShader = new BitmapShader(bitmap, Shader.TileMode.CLAMP, Shader.TileMode.CLAMP);
bitmapShader.setLocalMatrix(matrix);
mPaint.setStyle(Paint.Style.FILL);
mPaint.setShader(bitmapShader);
canvas.drawPath(path, mPaint);

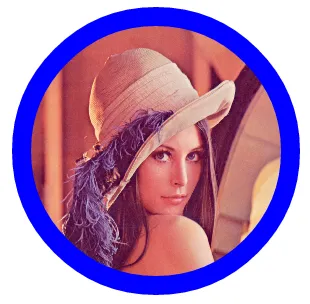

得到如下渲染效果
然而Shader方式的局限性较强，只有当Shader可以映射到Bitmap的时候，才可以使用这种方案。对于一个<text>，无法直接得到其对应的bitmap方式，也就无法使用Shader方案。
对比shader和Porte-Duff方案，有如下结论：
- Shader方案的通用性较差，只能针对bitmap元素，但是没有额外的内存消耗。当
<image>能映射到bitmap的时候，可用shader方案处理background-clip:border-box属性。 - Porter-Duff方案通用性较强，但需要额外的内存。当某一个tag无法映射到bitmap的时候，使用Porter-Duff方案。
Path Too Large To Be Rendered To a Texture
当使用Path描述border的一条边的时候，如果某一条边长度超过一个值，OpenGL ES就会拒绝这条边对应的渲染指令，并抛出Path Too Large To Be Rendered To a Texture异常。
这是由于在Android中，Path是使用CPU绘制，且硬件加速默认处于开启状态。这个时候，CPU将先把Path绘制到bitmap上，之后把bitmap上传到GPU的Texture存储区域中。由于Texture的存储空间有限，如果Path过长，会导致Texture溢出，后果就是这条渲染指令无法执行。
为了解决这个问题，可以使用Canvas.drawLine()来画border的一条边，CPU将负责这个draw操作，不存在OpenGL ES渲染操作，也就不会出现上述异常。
在使用Path描述border的一条边的时候，可以同时使用PathEffect来描述border-style。如果使用了Canvas.drawLine()替代Canvas.drawPath()，将无法使用PathEffect。为此，可以使用LinearGradient来实现border-style。
LinearGradient是一种Shader，一般用来实现颜色渐变。为了实现border-x-style:dashed或border-x-style:dotted效果，可以通过将渐变区域的长度设置为0，渐变颜色分别设置为border-x-color和transparent来解决此问题。
对比
React Native Android和Weex Android在解决border问题上都采取了类似的方案，即自定义Drawable对象，在Canvas上把border画出来。然而在如何绘制border这个方面，React Native Android和Weex Android存在着明显的区别，对border-x-width, border-x-color, border-x-style, border-x-y-radius的支持能力也有明显差异，在细节的处理上也有不同之处。
Pros
Weex Android对border支持能力比React Native Android强，对一些corner case也有一定程度的支持。具体列举如下
全面支持
border-x-width,border-x-color,border-x-style,border-x-y-radius四个属性。- React Native Android不支持
border-x-style，只支持border-style - 如果存在
border-x-y-radius，则border-x-color,border-y-color失效，退化成border-color；border-x-width,border-y-width也会失效，退化成border-width。
- React Native Android不支持
- Weex Android支持某条border超过6000像素，而React Native Android会拒绝渲染这条边。
- Weex Android对图片的
border-radius支持不依赖于图片库，开发者可以自行更换图片库而不影响border，而React Native Android的border-radius依赖于fresco图片库。
Cons
Weex Android对border邻接两边的过渡区域处理不够圆滑，当border同时满足下面两个条件的时候
border-x-y-radius大于0border-x-width!=border-y-width
此时过渡区域无法满足CSS Recommendation中对过渡区域的定义
the center of color and style transitions between adjoining borders is a point along the curve that is a continuous monotonic function of the ratio of the border widths.
而React Native Android由于在border-x-y-radius存在时，border-x-width和border-y-width会退化成border-width，不按照前端指定的CSS属性渲染，因此不满足上述前置条件，从而使得此问题不会发生。
例如对于这段weex代码片段
<img src="http://www.fresher.ru/manager_content/images2/kadry-veka/big/2-1.jpg"
style="width:200px; height:300px; background-color:#0000ff;margin:50px;
box-sizing:border-box;
padding: 20px;
border-color:#000000;
border-style:solid;
border-top-width: 30px;
border-left-width: 50px;
border-right-width: 30px;
border-top-left-radius: 180px;
border-top-right-radius: 220px"/>

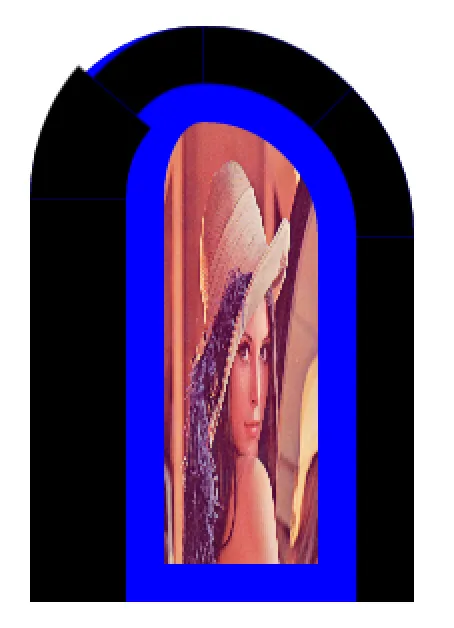

获得了如下的渲染效果，可以看到下图中left-edge和top-edge的过渡区域不够圆滑。
总结
Weex Android和React Native Android对border的整体解决方案类似。在实现细节上，
- React Native Android选择支持更少的corner case，在一些情况下，可能会不依照前端指定的CSS属性渲染，从而使得渲染效果符合CSS Recommendation。
- Weex Android选择支持尽可能多的corner case，兼容前端的各种border写法，但可能会牺牲border邻接两边的过渡区域的渲染效果。
