前言
有时候我们希望能对Spark UI进行一些定制化增强。并且我们希望尽可能不更改Spark的源码。为了达到此目标，我们会从如下三个方面进行阐述：
- 理解Spark UI的处理流程
- 现有Executors页面分析
- 自己编写一个HelloWord页面
Spark UI 处理流程
Spark UI 在SparkContext 对象中进行初始化，对应的代码：
_ui = if (conf.getBoolean("spark.ui.enabled", true)) {
Some(SparkUI.createLiveUI(this, _conf, listenerBus, _jobProgressListener, _env.securityManager, appName, startTime = startTime))
} else
{
// For tests, do not enable the UI None
}// Bind the UI before starting the task scheduler to communicate
// the bound port to the cluster manager properly
_ui.foreach(_.bind())
这里做了两个动作，
- 通过SparkUI.createLiveUI 创建一个SparkUI实例 _ui
- 通过 _ui.foreach(_.bind())启动jetty。bind 方法是继承自WebUI,该类负责和真实的Jetty Server API打交道。
和传统的Web服务不一样，Spark并没有使用什么页面模板引擎，而是自己定义了一套页面体系。我们把这些对象分成两类：
- 框架类，就是维护各个页面关系，和Jetty API有关联，负责管理的相关类。
- 页面类，比如页面的Tab,页面渲染的内容等
框架类有:
- SparkUI，该类继承子WebUI，中枢类，负责启动jetty,保存页面和URL Path之间的关系等。
- WebUI
页面类:
- SparkUITab(继承自WebUITab) ，就是首页的标签栏
- WebUIPage，这个是具体的页面。
SparkUI 负责整个Spark UI构建是，同时它是一切页面的根对象。
对应的层级结构为：
SparkUI -> WebUITab -> WebUIPage
在SparkContext初始化的过程中，SparkUI会启动一个Jetty。而建立起Jetty 和WebUIPage的桥梁是org.apache.spark.ui.WebUI类，该类有个变量如下：
protected val handlers = ArrayBuffer[ServletContextHandler]()
这个org.eclipse.jetty.servlet.ServletContextHandler是标准的jetty容器的handler,而
protected val pageToHandlers = new HashMap[WebUIPage, ArrayBuffer[ServletContextHandler]]
pageToHandlers 则维护了WebUIPage到ServletContextHandler的对应关系。
这样，我们就得到了WebUIPage 和 Jetty Handler的对应关系了。一个Http请求就能够被对应的WebUIPage给承接。
从 MVC的角度而言，WebUIPage 更像是一个Controller(Action)。内部实现是WebUIPage被包括进了一个匿名的Servlet. 所以实际上Spark 实现了一个对Servlet非常Mini的封装。如果你感兴趣的话，可以到org.apache.spark.ui.JettyUtils 详细看看。
目前spark 支持三种形态的http渲染结果：
- text/json
- text/html
- text/plain
一般而言一个WebUIPage会对应两个Handler，
val renderHandler = createServletHandler(
pagePath,
(request: HttpServletRequest) => page.render(request),
securityManager,
basePath)
val renderJsonHandler = createServletHandler(pagePath.stripSuffix("/") + "/json", (request: HttpServletRequest) => page.renderJson(request), securityManager, basePath)
在页面路径上，html和json的区别就是html的url path 多加了一个"/json"后缀。 这里可以看到，一般一个page最好实现
- render
- renderJson
两个方法，以方便使用。
另外值得一提的是，上面的代码也展示了URL Path和对应的处理逻辑(Controller/Action)是如何关联起来的。其实就是pagePath -> Page的render函数。
Executors页面分析
我们以 Executors 显示列表页 为例子，来讲述怎么自定义开发一个Page。
首先你需要定义个Tab,也就是ExecutorsTab，如下：
private[ui] class ExecutorsTab(parent: SparkUI) extends SparkUITab(parent, "executors")
ExecutorsTab会作为一个标签显示在Spark首页上。接着定义一个ExecutorsPage,作为标签页的呈现内容，并且通过
attachPage(new ExecutorsPage(this, threadDumpEnabled))
关联上 ExecutorsTab 和 ExecutorsPage。
ExecutorsPage 的定义如下：
private[ui] class ExecutorsPage( parent: ExecutorsTab, threadDumpEnabled: Boolean)
extends WebUIPage("")
实现ExecutorsPage.render方法：
def render(request: HttpServletRequest): Seq[Node]
最后一步调用
SparkUIUtils.headerSparkPage("Executors (" + execInfo.size + ")", content, parent)
输出设置页面头并且输出content页面内容。
这里比较有意思的是，Spark 并没有使用类似Freemarker或者Velocity等模板引擎，而是直接利用了Scala对html/xml的语法支持。类似这样，写起来也蛮爽的。
val execTable = <table class={UIUtils.TABLE_CLASS_STRIPED}>
<thead>
<th>Executor ID</th>
<th>Address</th>
<th>RDD Blocks</th>
<th><span data-toggle="tooltip" title={ToolTips.STORAGE_MEMORY}>Storage Memory</span>
</th>
<th>Disk Used</th>
<th>Active Tasks</th>
如果想使用变量，使用{}即可。
那最终这个Tag是怎么添加到页面上的呢？如果你去翻看了源码，会比较心疼,他是在SparkUI的initialize方法里定义的：
def initialize() {
attachTab(new JobsTab(this)) attachTab(stagesTab)
attachTab(new StorageTab(this))
attachTab(new EnvironmentTab(this))
attachTab(new ExecutorsTab(this))
那我们新增的该怎么办？其实也很简单啦，通过sparkContext获取到 sparkUI对象，然后调用attachTab方法即可完成，具体如下：
sc.ui.getOrElse { throw new SparkException("Parent SparkUI to attach this tab to not found!")}
.attachTab(new ExecutorsTab)
如果你是在spark-streaming里，则简单通过如下代码就能把你的页面页面添加进去:
ssc.start()
new KKTab(ssc).attach()
ssc.awaitTermination()
添加新的Tab可能会报错，scala报的错误比较让人困惑，可以试试加入下面依赖：
<dependency>
<groupId>org.eclipse.jetty</groupId>
<artifactId>jetty-servlet</artifactId> <version>9.3.6.v20151106</version>
</dependency>
实现新增一个HelloWord页面

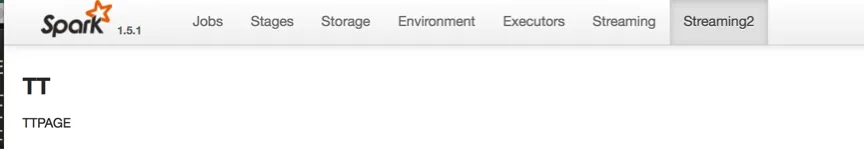

我们的例子很简单，类似下面的图：
按前文的描述，我们需要一个Tab页，以及一个展示Tab对应内容的Page页。其实就下面两个类。
org.apache.spark.streaming.ui2.KKTab:
package org.apache.spark.streaming.ui2
import org.apache.spark.streaming.StreamingContext
import org.apache.spark.streaming.ui2.KKTab._
import org.apache.spark.ui.{SparkUI, SparkUITab}
import org.apache.spark.{Logging, SparkException}
/**
* 1/1/16 WilliamZhu(allwefantasy@gmail.com)
*/
class KKTab(val ssc: StreamingContext)
extends SparkUITab(getSparkUI(ssc), "streaming2") with Logging {
private val STATIC_RESOURCE_DIR = "org/apache/spark/streaming/ui/static"
attachPage(new TTPage(this))
def attach() {
getSparkUI(ssc).attachTab(this)
getSparkUI(ssc).addStaticHandler(STATIC_RESOURCE_DIR, "/static/streaming")
}
def detach() {
getSparkUI(ssc).detachTab(this)
getSparkUI(ssc).removeStaticHandler("/static/streaming")
}
}
private[spark] object KKTab {
def getSparkUI(ssc: StreamingContext): SparkUI = {
ssc.sc.ui.getOrElse {
throw new SparkException("Parent SparkUI to attach this tab to not found!")
}
}
}
org.apache.spark.streaming.ui2.TTPage 如下：
import org.apache.spark.Logging
import org.apache.spark.ui.{UIUtils => SparkUIUtils, WebUIPage}
import org.json4s.JsonAST.{JNothing, JValue}
import scala.xml.Node
/**
* 1/1/16 WilliamZhu(allwefantasy@gmail.com)
*/
private[spark] class TTPage(parent: KKTab)
extends WebUIPage("") with Logging {
override def render(request: HttpServletRequest): Seq[Node] = {
val content = <p>TTPAGE</p>
SparkUIUtils.headerSparkPage("TT", content, parent, Some(5000))
}
override def renderJson(request: HttpServletRequest): JValue = JNothing
}
记得添加上面提到的jetty依赖。
