前言
误删库(删文件) 是生产运维中最严重的故障。Hadoop大数据环境下，数据的备份与恢复都面临比传统数据库更加严峻的挑战。
作者参加的一次Hbase删库故障恢复中，由于所用Hbase版本旧，未支持snapshot的备份机制，未做任何备份。在删库误操作发出5分钟后，操作人员取消了命令，并停止了外部业务对Hbase的访问。根据日志，删除命令已发送到datanode节点，hadoop文件目录下，只有一个数据文件（128M），故障前有效数据在几个T。由于发生故障后，很快停止了对故障机器的访问，操作系统应该只是标记了文件的删除，实际数据应该在操作系统内核层面可见。
由于删除操作涉及了大量的文件，导致Ext4中的Journal日志被覆盖，无法恢复出所有的文件元信息。因此恢复的技术路线是直接在ext4层面读取数据块，根据hbase格式直接解析内容（特征码扫描方式）。下面梳理与描述了Ext4 文件恢复的大致原理，供各位同学参考。debugfs与ext4magic具体的操作流程，等有空再整理。
Ext4中目录与文件的存储结构

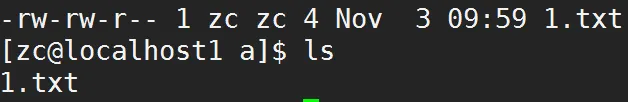

在分区根目录下创建文本文件1.txt，写入文件内容abc。
简单说，ext4中文件和目录包含元数据和实际数据两个部分，实际数据存储了文件的实际内容，元数据存储了文件的创建修改删除时间以及实际数据的地址。文件和目录的元数据由一个inode结构表示。所有的inode存储在inode数组中，根据序号访问。

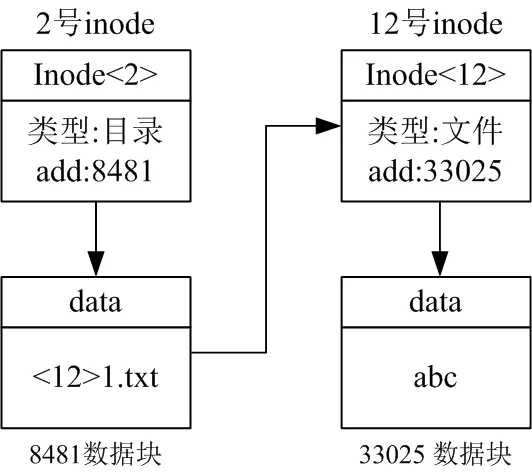

下图描述了目录与文件的逻辑关系图。分区根目录inode序号默认为2，2号inode中记录了目录数据块的位置8481。8481数据块中存储了该目录下文件的inode序号和文件名，1.txt的inode序号为12。12号inode指向的数据块为33025，33025中存储了2.txt实际内容abc。（add表示地址，块号）

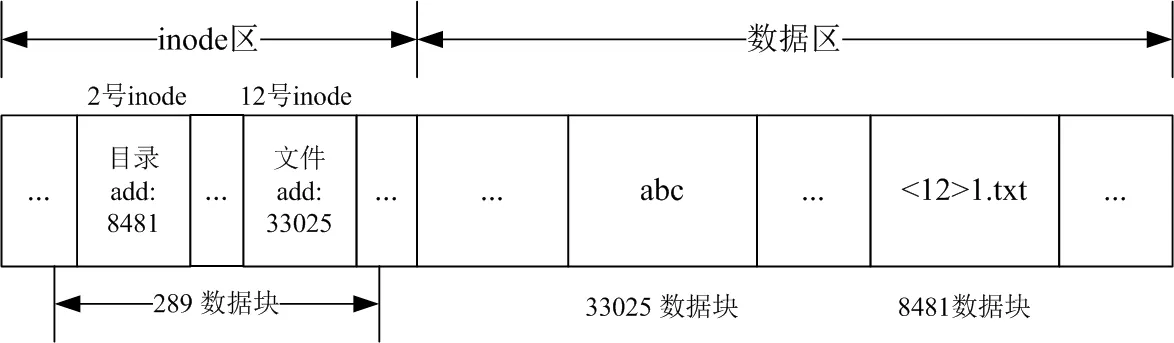

下图描述了目录和文件存储的物理结构图。
删除文件后的目录与文件结构
执行 rm -f 1.txt

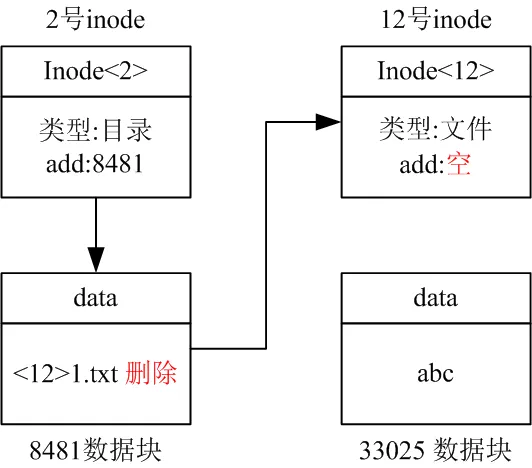

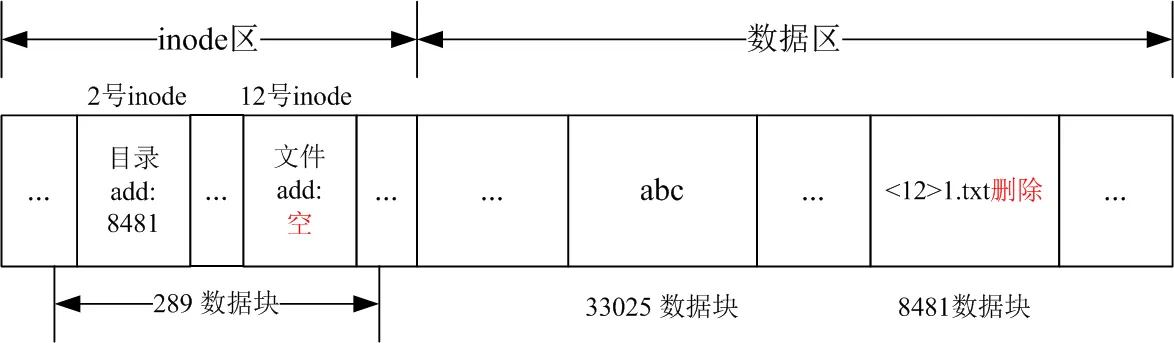

下图为删除1.txt后，目录与文件的逻辑和物理结构。/目录的内容中标记了1.txt已经删除，ls操作不会显示已经被标记为删除的文件。12号innode中的地址信息被清除。因此文件删除后，虽然可以找到删除文件的名字，但是无法确定其数据块位置，从而无法恢复数据。
journal日志
ext3和ext4文件系统，使用日志机制实现了写文件的原子性和故障恢复。
在根目录中创建文件1.txt，写入内容，删除该文件，三个操作分别对应三个事务。每个事务中会记录操作涉及的元数据所在的数据块（数据块为操作后的新值，而不是操作前的值，为REDO日志而不是UNDO日志）。

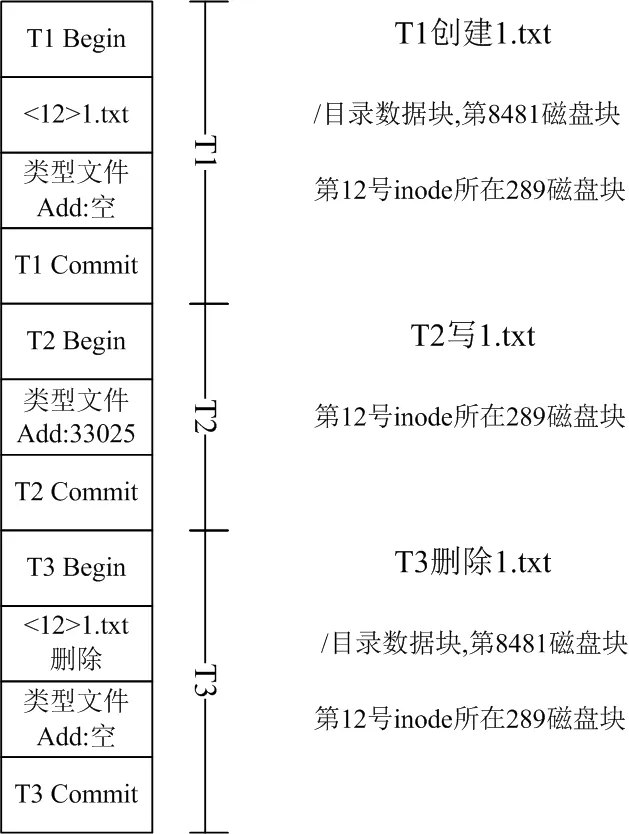

下图为三个操作的事务日志简化描述（实际情况下删除一个文件占用6个左右的数据块），与之前的数据块描述对应。每个框均表示为一个单独的4K Block。除事务的开始和结束块，其他均为操作修改的数据块的REDO值。
根据journal恢复
文件1.txt删除后，其数据所在8481磁盘块的内容还在，但是inode表到该磁盘块的链接被清除，无法用于恢复操作。
journal日志文件中，有T1，T2，T3三个事务日志，T3和T1日志中的第12号inode不包含add信息，T2事务中的第12号inode包含add信息，可用于恢复数据。
因此删除操作本身的journal日志不能用于恢复，journal中必须有删除操作之前的inode信息才能进行恢复。
journal日志文件大小固定，在128M大小情况下，有32768个文件块，在日志写满后，会重复循环使用文件。如果在journal日志中，无法找到有效的文件inode信息，则该文件无法恢复。
ext4magic恢复机制

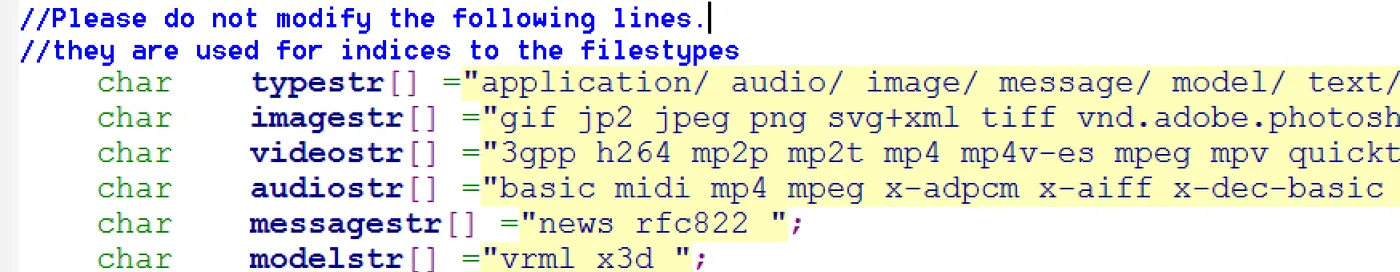

ext4magic恢复包括4个步骤，其中前3步根据journal文件日志中的有效inode信息进行数据恢复，当不能完成恢复时，第4步进行全盘扫描，根据文件的具体格式（特征码）进行恢复，支持包括以下类型文件。不能支持记录跨块的情况。
该方式，与直接扫描磁盘进行hbase记录解析原理相同。
