这篇文章是写给一个学弟看的,关于IIC,关于24C02的单字节写入\读取..页写入和读取,,学弟总是害怕协议,,,我总是对人家说,本来就这样的,协议就是人家这样规定的,,,如果你早生几十年你也可能规定个IIC协议......
我的单片机和24C02通信,,,我的单片机就叫主机,,,24C02叫从机
先看IIC
IIC协议规定开始传输数据的时候要先发一个起始信号,,,目的应该是告诉从机要开始通信了,准备准备
终止信号就是拜拜啦,再见!

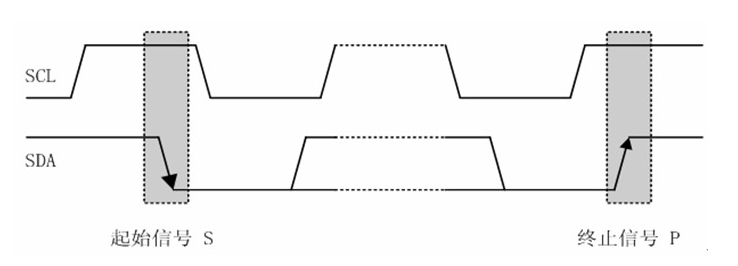

起始信号就是 在SCL在高电平期间SDA来一个下降沿,,终止信号就是在SCL在高电平期间SDA来一个上升沿(所以协议上才会说,在正常传输数据的时候,只有在SCL为低电平的时候,数据线SDA的高低电平状态才允许改变,要不然岂不是和起始信号或者终止信号冲突了)
/******************************************************************* 起动总线函数 函数原型: void Start_I2c(); 功能: 启动I2C总线,即发送I2C起始条件. ********************************************************************/ void Start_I2c() { SDA=1; /*发送起始条件的数据信号*/ _Nop(); SCL=1; _Nop(); /*起始条件建立时间大于4.7us,延时*/ _Nop(); _Nop(); _Nop(); _Nop(); SDA=0; /*发送起始信号*/ _Nop(); /* 起始条件锁定时间大于4μs*/ _Nop(); _Nop(); _Nop(); _Nop(); SCL=0; /*钳住I2C总线，准备发送或接收数据 */ _Nop(); _Nop(); }
void Stop_I2c() { SDA=0; /*发送结束条件的数据信号*/ _Nop(); /*发送结束条件的时钟信号*/ SCL=1; /*结束条件建立时间大于4μs*/ _Nop(); _Nop(); _Nop(); _Nop(); _Nop(); SDA=1; /*发送I2C总线结束信号*/ _Nop(); _Nop(); _Nop(); _Nop(); }
发送完起始信号就能传输数据了
下面是程序

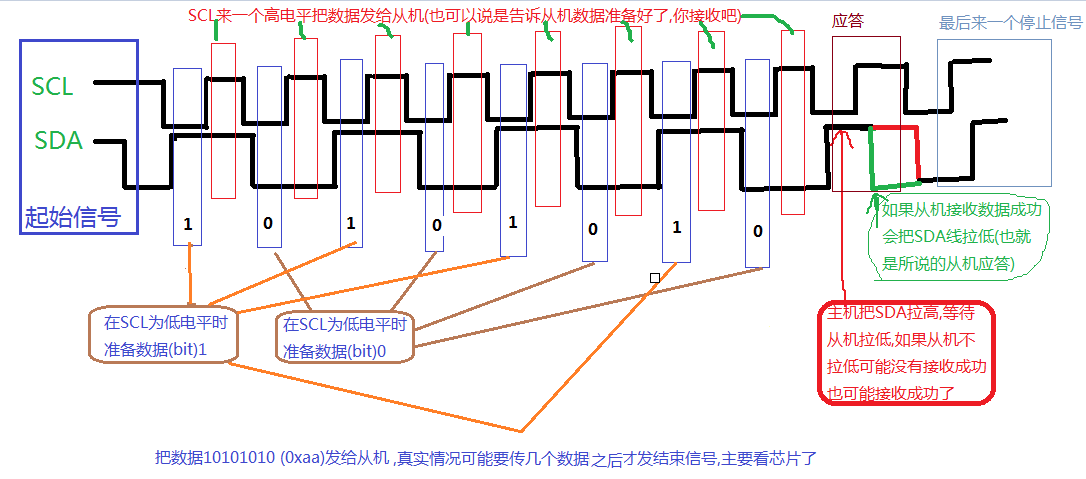

void SendByte(unsigned char c) { unsigned char BitCnt; //SCL=0; 起始信号最后是SCL=0;所以不用写了 for(BitCnt=0;BitCnt<8;BitCnt++) /*要传送的数据长度为8位*/ { if((c<<BitCnt)&0x80)/*判断发送位*/ { SDA=1; } else { SDA=0; } _Nop(); SCL=1; /*置时钟线为高，通知被控器开始接收数据位*/ _Nop(); _Nop(); /*保证时钟高电平周期大于4μs*/ _Nop(); _Nop(); _Nop(); SCL=0; } _Nop(); _Nop(); SDA=1; /*8位发送完后释放数据线，准备接收应答位*/ _Nop(); _Nop(); SCL=1; _Nop(); _Nop(); _Nop(); if(SDA==1)/*判断是否接收到应答信号*/ ack=0;//没有接收到应答信号 else ack=1;//接收到应答信号 SCL=0; _Nop(); _Nop(); }

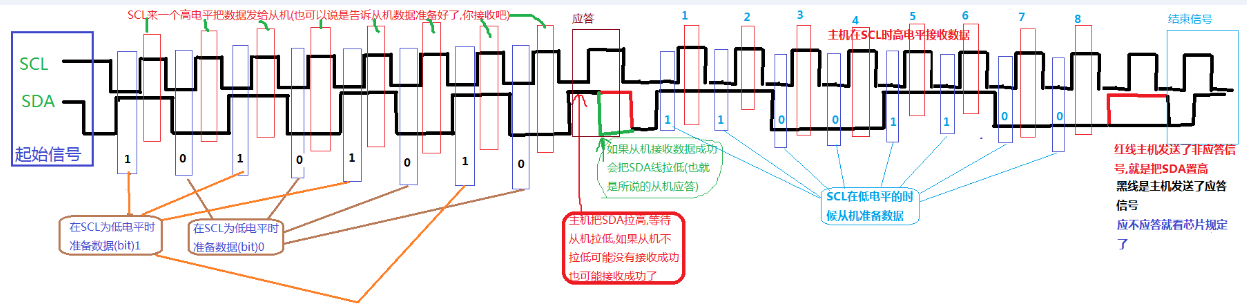

现在说一下接收,,,假设上面发送完0xaa以后,从机就返回给我们数据(11001100, 0xcc),当然SCL为低电平的时候模块准备数据,,SCL为高电平的时候,从机就把数据放在了SDA上,这样循环8次,一个8位数据就过来了
整体上应该是
Start_I2c();起始信号程序
SendByte(0xaa);
判断下ack是不是等于1,应答了(是继续执行还是停止看自己了)
Data = RcvByte();//接收数据
Ack_I2c(1);//发送非应答,就是SDA=1;,这个程序在下面
Stop_I2c();发送停止信号
接收程序如下
unsigned char RcvByte() { unsigned char retc; unsigned char BitCnt; retc=0; SDA=1; /*置数据线为输入方式*/ for(BitCnt=0;BitCnt<8;BitCnt++) { _Nop(); SCL=0; /*置时钟线为低，准备接收数据位*/ _Nop(); _Nop(); /*时钟低电平周期大于4.7μs*/ _Nop(); _Nop(); _Nop(); SCL=1; /*置时钟线为高使数据线上数据有效*/ _Nop(); _Nop(); retc=retc<<1; if(SDA==1)retc=retc+1; /*读数据位,接收的数据位放入retc中 */ _Nop(); _Nop(); } SCL=0; _Nop(); _Nop(); return(retc); }
应答或者非应答程序如下
/******************************************************************** 应答子函数 函数原型: void Ack_I2c(bit a); 功能: 主控器进行应答信号(可以是应答0或非应答1信号，由位参数a决定) ********************************************************************/ void Ack_I2c(bit a) { if(a==0)SDA=0; /*在此发出应答或非应答信号 */ else SDA=1; _Nop(); _Nop(); _Nop(); SCL=1; _Nop(); _Nop(); /*时钟低电平周期大于4μs*/ _Nop(); _Nop(); _Nop(); SCL=0; /*清时钟线，钳住I2C总线以便继续接收*/ _Nop(); _Nop(); }
IIC其实就这样了,主要看支持IIC通信的芯片的资料了,写好这些就是IIC通用的了
资料链接
https://wenku.baidu.com/view/3fc8558002d276a200292ef9.html

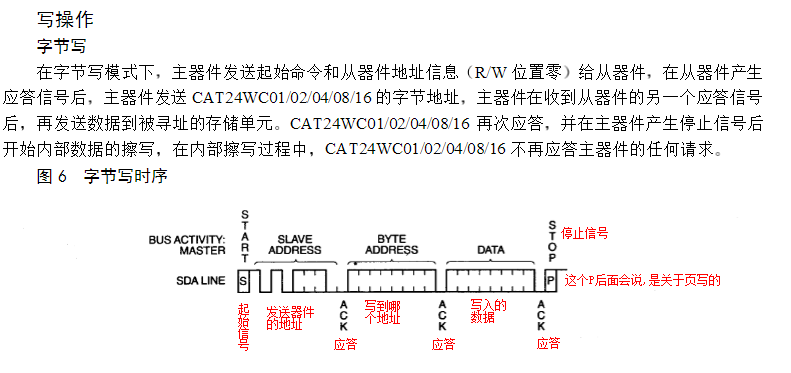

现在看芯片资料如何写进去一个字节
关于器件的地址
写就是0xa0;;;;读就是0xa1
所以写函数就是
/** * @brief 向24C02写数据 * @param Data--数据 * @param Address--地址 * @param None * @retval None * @example **/ unsigned char WriteData(unsigned char Data,unsigned char Address) { Start_I2c(); SendByte(0xa0);//最后一位为0写入 if(ack==0)return(0); SendByte(Address); //发送地址 if(ack==0)return(0); SendByte(Data); //发送数据 if(ack==0)return(0); Stop_I2c(); //结束总线 return(1); }
关于应答哈我的SendByte(unsigned char c)函数里面发送完8位数据后就写了应答,然后把应答标志给ack,,后面直接判断的ack
现在想想为什么叫应答...直接说判断从机正没正确接收到数据就完了呗,就是把SDA拉高,然后把SCL拉高,等一会然后判断SDA引脚有没有被从机拉低,拉低了就说明好了......没拉低从机可能接收的数据不正确
_Nop();
_Nop();
SDA=1; /*8位发送完后释放数据线，准备接收应答位*/
_Nop();
_Nop();
SCL=1;
_Nop();
_Nop();
_Nop();
if(SDA==1)/*判断是否接收到应答信号*/
ack=0;//没有接收到应答信号
else
ack=1;//接收到应答信号
SCL=0;
_Nop();
_Nop();
}

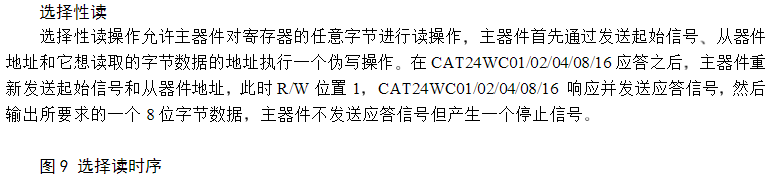

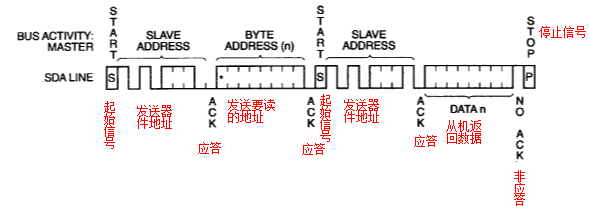

再看从任意地址读一个数据
注意哈第一个发送的器件地址是0xa0,后面的是0xa1
所以程序如下
/** * @brief 从24C02读出数据 * @param None * @param Address--地址 * @param None * @retval 读到的数据 * @example **/ unsigned char ReadData(unsigned char Address) { unsigned char Data =0; Start_I2c(); SendByte(0xa0);//最后一位为0 if(ack==0)return(0); SendByte(Address); //发送地址 if(ack==0)return(0); Start_I2c(); SendByte(0xa1);//最后一位为1 if(ack==0)return(0); Data = RcvByte(); Ack_I2c(1); //发送非就答位 Stop_I2c(); //结束总线 return(Data); }

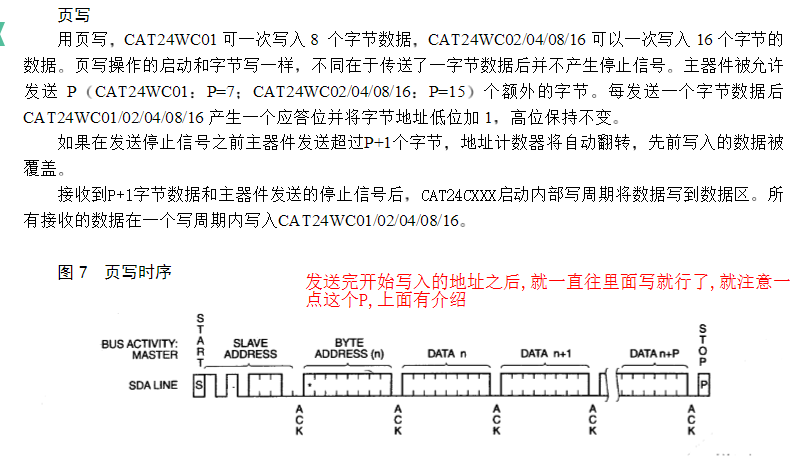

现在看页写
把程序先放上,对了写的时候的开始地址最好是0,8,16,24,32,40,68,,,,8的倍数,要不然数据可能有错误,当然我用的芯片页写最多一次能写入8个字节.....感觉有点少哈......可以在现在的基础上再做一个函数实现哈,,或者用写单字节的for循环下....
/** * @brief 向24C02写数据----页写,,,最多一次写入8个字节,多了会覆盖前面的 * @param Data--数据 * @param StartAddress--开始的地址--最大255 * @param None * @retval None * @example **/ unsigned char PageWrite(unsigned char *Data,unsigned char Address,unsigned char cnt) { Start_I2c(); SendByte(0xa0);//最后一位为0写入 if(ack==0)return(0); SendByte(Address); //发送地址 if(ack==0)return(0); while(cnt--) { SendByte(*Data++); //发送数据 if(ack==0)return(0); DelayMs(10); } Stop_I2c(); //结束总线 return(1); }
现在看页读
看程序
/** * @brief 从24C02读出数据----页读 * @param Data--数据指针 * @param StartAddress--开始的地址--最大255 * @param None * @retval None * @example **/ unsigned char PageRead(unsigned char *Data,unsigned char Address,unsigned char cnt) { Start_I2c(); SendByte(0xa0);//最后一位为0 if(ack==0)return(0); SendByte(Address); //发送要读的地址 if(ack==0)return(0); Start_I2c(); SendByte(0xa1);//最后一位为1 if(ack==0)return(0); while(cnt--) { *Data = RcvByte(); Data ++; Ack_I2c(0); //发送应答位 DelayMs(10); } Ack_I2c(1); //发送非应答位 Stop_I2c(); //结束总线 return(1); }
说一下读的时候最好开始读取的地址是8的倍数,读取的数据个数也是8的倍数,,,我测试的如果不是这样有时候,第二次页读的时候就会读错........
这芯片和8干上了............

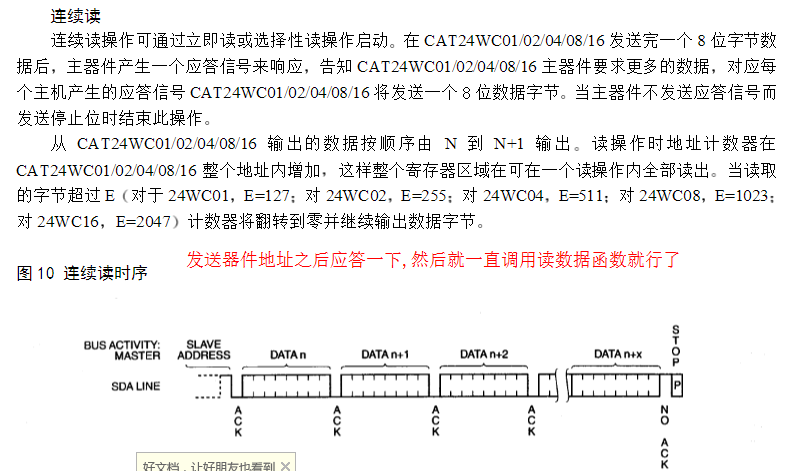

还有一个立即读,,,看明白就行,就是立即返回当前读地址加1后的那个数据
源码链接
链接：http://pan.baidu.com/s/1i4M7BId%20密码：r9ov
