weex新版Layout引擎以及渲染逻辑探究
一、背景
原来weex sdk使用Facebook yoga进行基础css布局，但是由于开源协议问题选择基于Google的FlexboxLayout了自研，此处按下不表。
一言以蔽之，Layout引擎目的是通过递归的方式将节点的css属性约束析构，然后计算出节点正确的位置等基础属性。也就是说需要先明确一点，Layout引擎只负责计算外部传进来一棵节点树，仅此而已。
而想要研究整体的渲染机制，单是Layout引擎远远不够，其中最起码还包括：脏节点染色机制、更新机制、特殊节点处理、多属性共同决定同一属性的优先级等等。本文只是我近两周在解决上百个Layout引擎内核bug时管中窥豹有所得，部分细节处有感兴趣的同学可以一同讨论。
二、渲染机制
如果是要表述整套渲染逻辑，涉及的细节处就未免太多太琐碎了，因此，在这里我只选取部分重要的实现机制来讲讲这些机制是如何运作，又是如何配合将渲染工作处理完成的，同时也带出我自己的一些思考，便于后续研究和探讨。
1、基于节点的flex layout渲染引擎
渲染引擎包括布局的核心计算，主要任务是计算某个节点树。输入某个节点A，输出整棵以节点A作为根节点的节点树。
抽象来看，计算某节点的伪代码如下：
void calculateLayout(node){
initBFCContext(); //将node节点下子节点划分为BFC列表和非BFC列表
measureNonBFCsIfDirty(); //如果node被染色需要重新计算，则计算子节点中所有非BFC的布局
layout(left,top,right,bottom); //设置自己的大小并布局非BFC子节点的位置
for(childNode in BFCList){
calculateLayout(childNode); //递归计算node节点下划分为BFC的子节点
}
}简单来说，BFC是一个不受父亲flex属性影响的块结构 ，详细概念可见这篇文章。
由此可见，节点的布局是通过计算NonBFC列表中子节点属性以及自己本身的属性约束决定的。而BFC因为不影响父亲的布局，也不受父亲flex属性影响，因此，递归可得BFC下子树的布局。
所以计算自身节点的布局主要就看measureNonBFCsIfDirty这个方法中怎么处理的。
但是因为css中属性本身就不是单一属性决定布局的，而是由自己的属性、父亲的属性、孩子的属性等共同决定的，因此measureNonBFCsIfDirty只是靠一次遍历递归计算很难得到正确的布局。因此，measure方法的结构思路如下：
void measure{
//初步根据节点的大小约束属性递归计算各个子节点的大小，此时获得子节点因为自身属性得到的布局。
recursiveMeasureDirtySubNodes(width,height);
if(dirty){
//如果在上一步由于子节点计算使得父布局发生变化被染色，则需要计算布局内子节点是否收到新布局的约束
recursiveCheckChildConstrainSize();
}
//根据子节点计算当前节点维持的flexLine列表的主轴和侧轴长度最终长度，并根据flexLine列表判断子节点是否需要进行布局扩展。
determineFlexLinesSizeAndExpandChild();
//递归计算被染色的子节点。
recursiveMeasureDirtySubNodes(width,height);

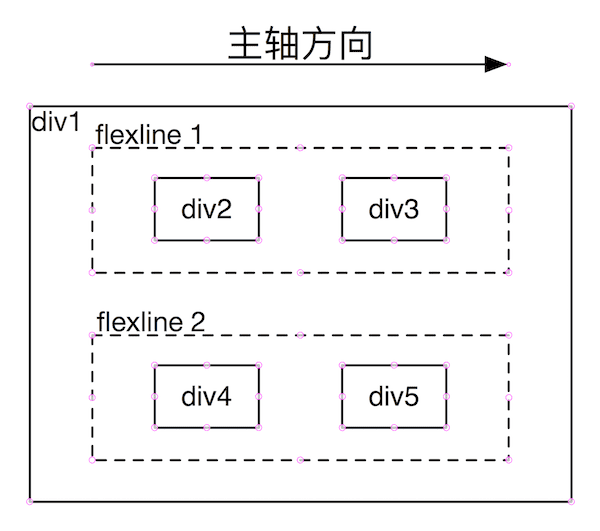

}其中flexLine就是flexbox布局中的主轴概念，如下图所示：
父亲div1中有4个子节点，布局方式是横向布局，虚线部分是flexline，可以理解为容纳子节点主轴上的单排虚拟容器，此时，因为子节点横向布局时受到父布局的宽度限制，因此会自动产生新的flexline以容纳超出的子节点。
因此，measure方法主要包括了两次计算。第一次递归计算了子节点布局，并从叶子节点往上计算得到父节点的flexline列表。然后根据计算中父节点的统计的flexline列表得到父节点自己的布局并检查子节点是否需要扩展布局，需要则染色。然后第二次递归计算所有被染色的子节点得到最终布局。
至此，基本上整体递归的框架就出来了，所需的就是将flex中的属性布局规则按照优先级填充进框架中，完善recursiveMeasureDirtySubNodes的计算逻辑，在此就不多赘述，对flex属性感兴趣的可以参考w3c标准。
2、特殊节点处理
对于div而言，本身的布局就是由自身style、父亲的flex限制和孩子的大小综合得到的，但是很多特殊节点的计算方式有些许不同，这种特殊节点的计算方式并不会记入Layout引擎中，因此Layout引擎提供了外部传入measureFunc方法参与到节点计算的形式。下面挑几个大致讲一下：
text
text组件一般作为叶子节点，但是绝大多数时候，它是由attributes中value的值和style中的lines等属性决定布局的，因此，textComponent中需要将attributeString的计算方式的方法指针传入Layout引擎中，先根据传入的value得到文字布局，然后再根据自身style和父亲约束决定最终布局。
list
在iOS中，list是一个非常特殊的组件。因为list组件的底层实现是UITableView，对于tableView而言，系统提供了一整套复用机制和cell管理机制，因此上层不能简单的手动控制每个cell的布局，而是必须通过tableview的delegate委托事件进行控制。
因此，如果将list产生的子节点树根据component树逻辑加入到根节点下，由Layout引擎控制布局，则会与系统原生tableView布局机制冲突，失去复用甚至布局错乱。但是，list下面的cell或者cell内部元素同时也是使用css属性布局的，也应该满足Layout引擎的逻辑规则。

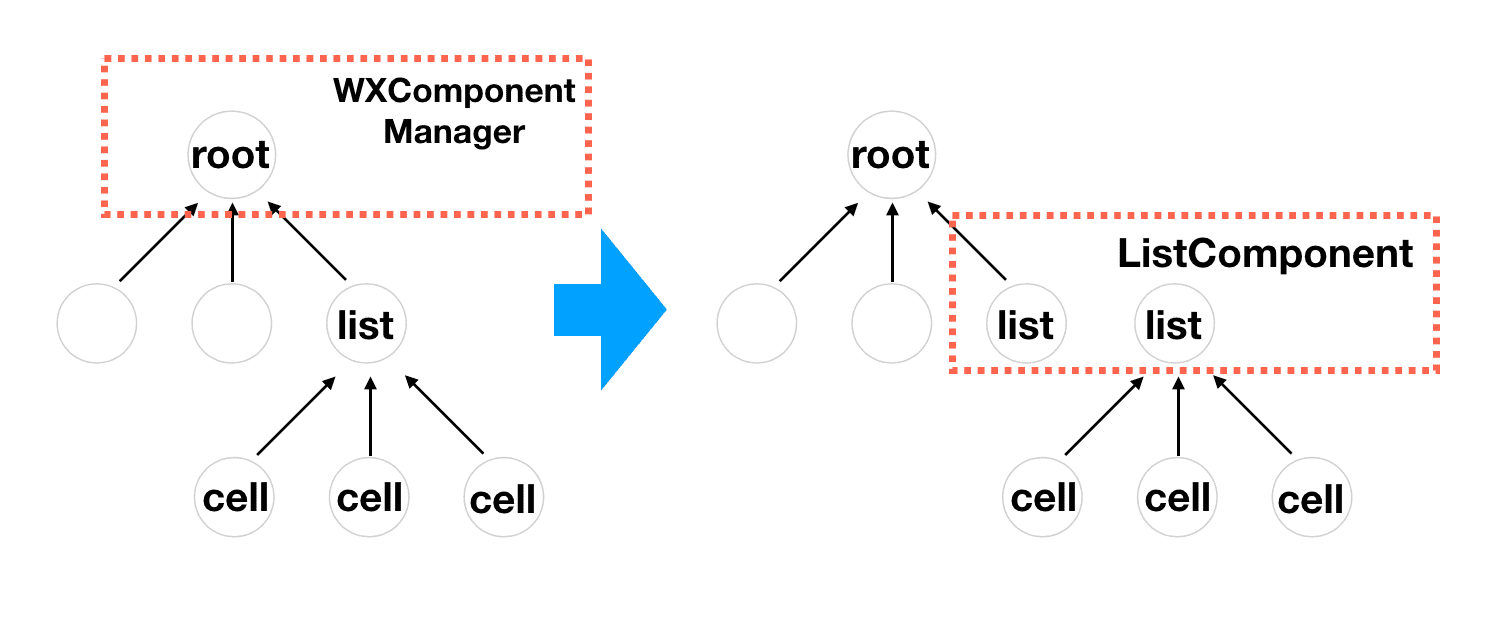

那么，两者需要怎么兼容呢？需求上是ListComponent既要利用Layout引擎计算整体子树的布局，但是又不需要从页面的根节点递归控制到cell的大小位置，因此，思路如下图：
原有逻辑是将WXComponentManager管理下的node节点（也就是weexInstance下根节点）作为输入填进Layout引擎，从而计算出整张图的布局，并由WXComponentManager管理的Component树递归布局好。
而新逻辑则是设置标识位，让listComponent原来持有的node节点变成root节点下的叶子节点，原来的cell节点不加入到root节点树下，布局不会受到WXComponentManager的直接控制。ListComponent会新建一个新节点作为根节点，传入Layout引擎中获取了list下整个node树的布局（普通的component只维护一个node，ListComponent会产生两个node）。然后ListComponent将计算完毕的list node树委托给系统的UITableView的回调事件进行处理，由系统维护cell的初始化、复用、销毁。
这样做有两个好处：
- 使用原生的机制，tableView不会一次性将所有cell渲染出来，节省开销。
- 使用原生tableView，不需要重复实现tableView本身的各种复杂的机制。
但是这种实现方式还有局限：
- cell的使用还只是往上堆叠WXView，并没有真正发挥cell的复用性。
- 因为分割了node树，因此component树和node树并不是完全对应的，逻辑性有割裂，可能导致后续更新Layout引擎布局逻辑时，组件需要因此不断打补丁。
但是，还是不得不说，现有的方案，在不需要重新实现一套tableView的情况下用最小的代价完成了整体的布局逻辑，还是比较巧妙的。
embed
WXEmbedComponent是一个异类。它是weex sdk提供的组件中唯一一个自身持有了一个WXSDKInstance的组件，这就意味着它本身即是dom树下的一个子节点，同时也是一个weex容器。它在设计之初就是为了实现weex页面的嵌套。因为在现有业务中大量使用到tab形式实现会场页面，这种页面最大的特点就是tab作为导航，tab下有完整的整套页面逻辑，因此最适合使用页面嵌套的形式处理。
因此传入一个页面的url，embed组件就能够通过内部的WXSDKInstance将子页面渲染出来并加载到自身节点上。
3、脏节点染色机制
随着界面的复杂度不断增加，整个节点树的复杂度会不断增加，因此刷新一次节点树的布局耗费的时间成本就会不断上升，此时，如果因为某个子节点或者叶子节点属性发生变化，触发刷新的时候重新遍历计算了整一棵节点树明显不合适，会产生很多兄弟节点的重复计算。因此，必须有标志标示需要更新的节点，这就是脏节点染色机制。
现有的染色规则下，当节点A产生以下行为时会将节点A染色并递归染色此分支上节点A的所有直系祖先节点：
- 初始化节点style
- 移除或者增加节点下的子节点
- 更新了margin、padding、border、left、right、top、bottom、width、height等布局属性
- 更新了position、flexDirection、flexWrap、alignItems、flex等布局方式
但是，上述四点只是通用的节点染色机制，对于特殊节点，例如Slider更新数据、text更新value等内容发生变化也会导致节点被染色。
4、更新机制
首先得先说明一下整个weex大致的运作，weex页面是由WXSDKInstance的实例控制整个生命周期的，而管理页面下整个component树以及node树的是WXSDKInstance实例中WXComponentManager对象。
WXComponentManager实例中持有了一个CADisplayLink对象，本质上就是持有了一个计时器，这个计时器与屏幕的绘制刷新保持同步，即正常流畅情况下1/60s的频次。在WXComponentManager对象实例被创建的时候它就会将CADisplayLink对象创建出来并加入到当前的RunLoop中，以每秒60次的频率检测当前component列表中是否有节点被染色。如果有，将根节点传入Layout引擎中，重新计算当前布局中被染脏的节点以及对应的影响，然后视图树重新布局作为事务传入UI事件队列中排队处理。关于weex事件队列，下一节会有讲述。如果UI事件队列中1s内没有任何事务传入，CADisplayLink将会暂停，直到下次触发ComponentTask才会被唤醒。
如下图：
这套机制保证了被染色的脏节点能够及时被处理,同时又不会因为加入了CADisplayLink导致当前RunLoop一直在空转中。
5、异步与时序
在weex中，计算和触发更新是一个频繁进行的操作，如果这个时候在主线程中进行操作，很有可能使得主线程卡顿。同时，如果此时主线程已经被占用，事件的更新就会被阻塞，因此需要异步处理JsContext传递的更新事件。
但是仅仅使用GCD异步处理容易造成时序混乱的问题，因此，需要底层自身维护一个子线程用与事件的异步线性化处理。
weex本身维护了一个component线程，计算相关都在此线程完成，包括递归生成component树和node树、计算节点树布局等。可以说，主体任务都是由component线程做处理的，当conponent线程处理完毕后得到整个布局树后会切到UI线程进行布局设置。
三、现有机制的问题以及一些思考
只向上对父亲以及祖先染色合适么
现在的染色逻辑是对上的，假设发生更新的是节点A，在染色自身后A会逐级向父亲节点染色，然后再由根节点逐级向下计算被染色节点布局更新。但是问题在于，此时的计算会涉及到发生更新的节点A，A的直系祖先节点，或者A的父亲更新时影响到A的兄弟节点的布局，但是，对于A的子孙节点就无法被更新到了。如果此时A里面嵌套了多层，某个子孙节点受到A的布局影响，A更新了，但是无法使得此节点得到更新，因为A的子节点判断没有被影响，A的更新逻辑就截止了。
这个问题的情况出现在我的几个bug排查记录中,有兴趣的可以看看，也可以找我讨论下。这个问题暂时没有找到好的解法，前端同学最好还是要注意不要写太多层级嵌套，并且约束是跨越好几层的这种情况，避免踩坑。
如何节约运算
现有的机制下，因为flex属性，所以必须使得产生两次节点树的运算，咋一看，这种计算好像是无法避免的，因为需要统计flex约束，就必须先统计各个子节点的布局，然后根据flex属性定义更新子节点布局约束，然后再重新计算节点布局。
但是换个角度思考，这种无法避免的原因是在于基础属性和flex属性不是在一个维度的东西，或者说，基础属性是定值，而flex属性更像是一种“约束”。约束依靠定值才能产生作用。
但是，能不能将这种“约束”换成某种规则的组合，然后在第一次计算的时候就使得约束也能够计算进去呢？甚至是不是在这种规则下，在组件更新时候依照这种规则的组合可以直接更新到对应组件，不需要计算没有被“约束住”的组件呢？这块暂时只有个想法，具体还没有实现。有兴趣的可以找我讨论下。
node树和component树分离带来的问题
虽然因为一些特殊节点定制化的原因（例见上文list组件），node树和component树出现了不一致的情况。这种情况现在由于定制化所以单独处理了，但是这种分离助长了组件的特异性，出现了子Component单独管理一棵节点树的情况，而Manager此时并不能获取到整棵节点树，给后来属性扩充埋下了兼容性的隐患。
我觉得此时是不是可以利用代理模式，将系统原生的代理传递给cell这种形式，用以维持node树的完整性呢。毕竟node树只是布局树，不应该因为视图的使用方式不同将node树截断或扭曲。想来可行性应该挺高的。
逻辑的碎片化与规则的可插拔性
现有w3c的css属性规则太复杂了，尤其是组合逻辑，造成Layout引擎的逻辑非常难以维护，并且牵一发动全身，应该用规则插件化的思想结构化这些规则，或者大部分规则，这样可读性和维护性应该都能提高，甚至单规则或者组合规则的单测都好做很多，可作为后期Layout架构优化的方向。
四、结尾
weex还在不断更新中，网络上类似的跨平台布局解决方案也在不断丰富中，这块探究其实还缺少个各个平台的对比，后续再开系列吧。
